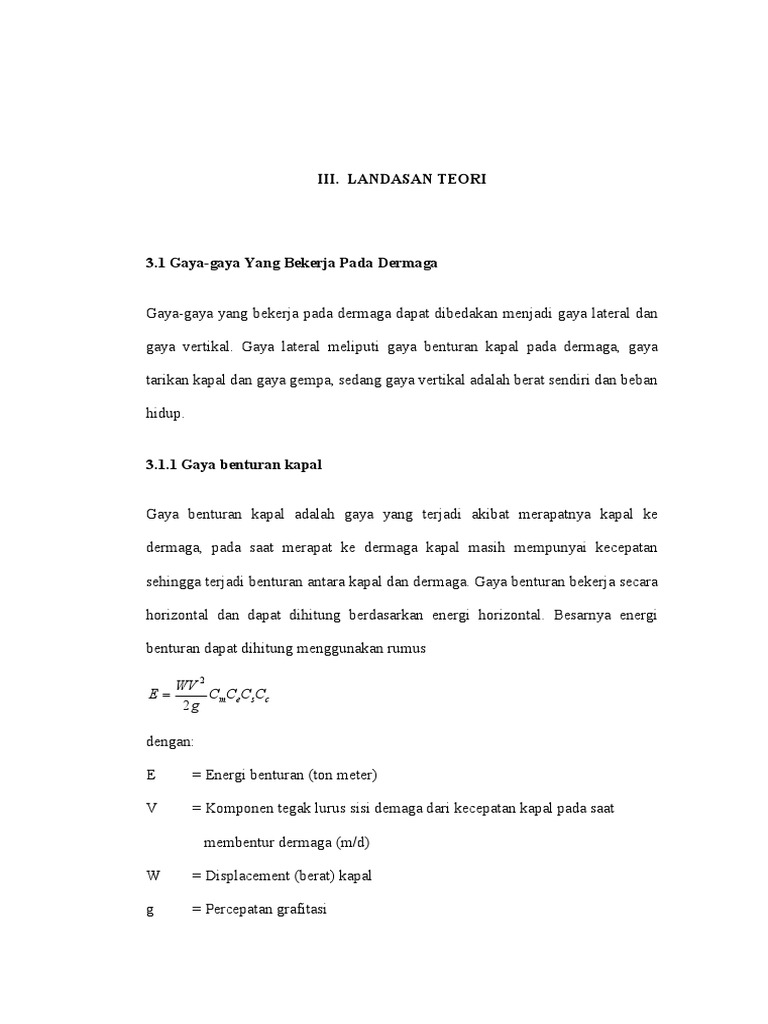

III.

LANDASAN TEORI

3.1 Gaya-gaya Yang Bekerja Pada Dermaga

Gaya-gaya yang bekerja pada dermaga dapat dibedakan menjadi gaya lateral dan

gaya vertikal. Gaya lateral meliputi gaya benturan kapal pada dermaga, gaya

tarikan kapal dan gaya gempa, sedang gaya vertikal adalah berat sendiri dan beban

hidup.

3.1.1 Gaya benturan kapal

Gaya benturan kapal adalah gaya yang terjadi akibat merapatnya kapal ke

dermaga, pada saat merapat ke dermaga kapal masih mempunyai kecepatan

sehingga terjadi benturan antara kapal dan dermaga. Gaya benturan bekerja secara

horizontal dan dapat dihitung berdasarkan energi horizontal. Besarnya energi

benturan dapat dihitung menggunakan rumus

WV 2
E C m Ce C s Cc
2g

dengan:

E = Energi benturan (ton meter)

V = Komponen tegak lurus sisi demaga dari kecepatan kapal pada saat

membentur dermaga (m/d)

W = Displacement (berat) kapal

g = Percepatan grafitasi
 12
Cm = Koefisien massa

Ce = Koefisien eksentrisitas

Cs = Koefisien kekerasan (diambil 1)

Cc = Koefisien bentuk dari tambatan (diambil 1)

Kecepatan merapat kapal dapat ditentukan dari nilai pengukuran atau pengalaman,

secara umum kecepatan merapat kapal diberikan dalam tabel berikut ini

Tabel 3.1 Kecepatan merapat kapal pada demaga.

Ukuran Kapal Kecepatan Merapat

(DWT) Pelabuhan (m/d) Laut Terbuka (m/d)
Sampai 500 0,25 0,30
500 – 10.000 0,15 0,20
10.000 – 30.000 0,15 0,15
Diatas 30.000 0,12 0,15

Koefisien massa tergantung pada gerakan air disekeliling kapal, yang dapat

dihitung dengan persamaan sebagai berikut:

 d
Cm = 1 +
2Cb B

Dimana :

W
Cb =
L pp Bd o

dengan

Cb = Koefisien blok kapal

d = draft kapal (m)

B = lebar kapal
 13
Lpp = Panjang Garis Air (M)

γo = Berat Jenis Air Laut (t/m3)

untuk koefisien eksentrisitas dapat dihitung menggunakan rumus :

1
Ce =
1  (l / r ) 2

Dengan :

l = jarak sepanjang permukaan air dermaga dari pusat berat kapal sampai

titik sandar kapal.

r = jari jari putaran disekeliling pusat berat kapal pada permukaan air

dan panjang garis air (Lpp) dihitung menggunakan rumus :

LPP = 0,852 Loa1,0201

3.1.2 Gaya akibat angin

Angin yang berhembus ke badan kapal yang ditambatkan akan menyebabkan

gerakan kapal yang bisa menimbulkan gaya pada dermaga. Besar gaya akibat

angin dapat dihitung menggunakan rumus :

1. Gaya longitudinal apabila angin datang dari arah haluan (α =0o)

Rw = 0,42 Qa Aw

Arah angin Datang

Kapal

Dermaga

Gambar 3.1 Gaya angin longitudinal α = 0o

 14
o
2. Gaya longitudinal apabila angin datang dari arah buritan (α =180 )

Rw = 0,5 Qa Aw

Arah angin Datang

Kapal

Dermaga

Gambar 3.2 Gaya angin longitudinal α =180o

3. Gaya Lateral apabila angin datang dari arah lebar (α =90o)

Rw = 1,1 Qa Aw
Arah angin Datang

Kapal

Dermaga

Gambar 3.3 Gaya angin lateral α = 90o

dimana;

Qa = 0,063 V2

dengan :

Rw = Gaya akibat angin (Kg)

Qa = Tekanan angin (kg/m2)

V = Kecepatan angin (m/d)

Aw = Proyeksi bidang yang tertiup angin (m2)

 15
3.1.3 Gaya Tarikan Kapal Pada Dermaga

Gaya tarikan kapal pada dermaga dapat dihitung dengan cara ;

1. Gaya tarikan pada bollard yang terdapat pada tabel untuk berbagai ukuran

kapal dalam GRT, selain gaya tersebut yang bekerja secara horizontal,

bekerja juga gaya vertikal sebesar ½ dari nilai yang tercantum dalam tabel.

2. Gaya tarikan kapal pada bitt yang terdapat pada tabel untuk berbagai

ukuran kapal dalam GRT, yang bekerja dalam semua arah.

Tabel 3.2 Gaya tarikan kapal

Bobot Kapal Gaya Tarik Gaya Tarik

(GRT) pada Bollard pada Bitt (ton)
(ton)
200 – 500 15 15
501 – 1.000 25 25
1.001 – 2.000 35 25
2.001 – 3.000 35 35
3.001 – 5.000 50 35
5.001 – 10.000 70 50 (25)
10.001 – 15.000 100 70 (25)
15.001 – 20.000 100 70 (35)
20.001 – 50.000 150 100 (35)
50.001 – 100.000 200 100 (50)

3.2 Daya Dukung Tiang

Ditinjau dari cara mendukung beban, tiang dapat dibagi menjadi 2 macam, yaitu :

1. Tiang dukung ujung (end bearing pile)

2. Tiang gesek (friction bearing pile)

Tiang dukung ujung adalah tiang yang berkapasitas dukungnya ditentukan oleh

tahanan ujung tiang. Umumnya tiang dukung ujung berada dalam zona tanah yang

lunak yang berada diatas lapisan tanah yang keras. Untuk menentukan gaya
 16
perlawanan lapisan tanah keras tersebut terhadap ujung tiang dilakukan dengan

alat sondir atau SPT. Dengan alat ini dapat diketahui kedalaman tiang yang harus

dipancang dan berapa daya dukung lapisan tanah keras tersebut pada ujung tiang.

Tiang gesek adalah tiang yang kapasitas dukungnya lebih ditentukan oleh

perlawanan gesek antara dinding tiang tanah dan tanah disekitarnya. Tahanan

gesek dan pengaruh konsolidasi lapisan tanah dibawahnya diperhitungkan pada

hitungan kapasitas tiang.

Prosedur perencanaan pondasi tiang pancang :

a. Melakukan pemeriksaan tanah dibawah permukaan, penyelidikan

disekelilingnya dan penyelidikan terhadap bangunan di sekitar letak

pondasi, untuk menentukan diameter, jenis dan panjang tiang.

b. Menghitung daya dukung tiang pancang tunggal yang diizinkan, untuk

daerah yang bebas gempa pemeriksaan pada waktu gempa tidak

diperlukan.

c. Bila daya dukung tiang pancang tunggal sudah diperkirakan, maka daya

dukung yang diizinkan untuk seluruh tiang harus diperiksa, harga akhir

akibat gabungan tiang ini atau gaya gesekan dinding tiang merupakan daya

dukung yang diizinkan untuk pondasi tiang.

d. Menghitung rekasi yang didistribusikan kesetiap tiang, juga menentukan

jumlah tiang secara tepat.

e. Setelah beban kepala tiang dihitung, pembagian momen lentur dan gaya

gesek pada tiang dalam arah yang lebih mendetail pada bagian bagian

tiang dapat dilakukan.

 17
f. Jika perencanaan tubuh tiang selesai, maka tumpuan harus diperiksa

terhadap reaksi pada kepala tiang.

3.3 Hitungan Kapasitas Tiang

Kapasitas Tiang adalah kemampuan dukung tiang dalam mendukung beban.

Hitungan kapasitas tiang dapat dilakukan dengan cara pendekatan statis dan

dinamis.

Perhitungan kapasitas tiang secara statis dilakukan menurut teori mekanika tanah

yaitu dengan mempelajari sifat-sifat teknis tanah, menggunakan data hasil uji

laboratorium dan data penyelidikan tanah berupa SPT, CPT dan Boring.

Kapasitas ultimityang didasarkan atas data-data yang didapat dari hasil pengujian

di laboratorium, dibedakan atas kapasitas daya dukung ujung dan daya dukung

gesek, sedangkan hitungan dengan cara dinamis meggunakan data pada saat

pemancangan.

3.3.1 Kapasitas Ultimit Cara Statis

3.3.1.1 Berdasar Hasil Pengujian Laboratorium

a. Daya Dukung Ujung (End Bearing Capacity)

Perhitungan daya dukung ujung dilakukan dengan teori teori sebagai berikut :

> Teori Meyerhof

Kapasitas daya dukung ujung yang diusulkan Meyerhof untuk kondisi tanah

berpasir adalah:

Qe = Ap . q . Nq’
 18
dengan : Qe = Daya dukung tiang ujung (ton)

Ap = Luas penampang ujung tiang (m)

q = Tegangan vertikal efektif tanah (t/m2)

Nq’ = Koefisien daya dukung meyerhof yang telah disesuaikan

dengan faktor bentuk dan kedalaman.

Karena kondisi tanah yang berbeda-beda, maka meyerhof mengklasifikasikan

formulanya berdasarkan kondisi tanah ditempat pemancangan, yaitu :

1. Tanah berbutir kasar

Untuk tanah berbutir kasar, nilai C= 0

Sehingga :

qu = q . Nq’

pada L ≥ Lc maka qu dibatasi sampai :

D D

qu ≤ 50 . Nq’ tan Ø

berdasarkan hasil SPT yang didapat, meyerhof mengusulkan besarnya gaya

perlawanan ujung tiang (qu) pada tanah berbutir seragam (homogen) adalah

sebagai berikut :

qu = 40 . N . L ≤ 400 . N
D
dengan :

N = Nilai rata-rata SPT pada 10B di atas ujung tiang dan

4B di bawah ujung tiang

L = Panjang tiang (m)

D = Diameter tiang (m)

Lc = Perbandingan kedalam kritis

D

Ø = Sudut geser dalam (o)

 19
2. Tanah berbutir halus (c-soil)

Untuk tanah berbutir halus nilai Ø = 0

Sehingga :

qu = c . Nc’

Nc’ = 9, untuk tanah berbutir halus sehingga,

qu =9.c

3. Tanah pada umumnya (c/Ø – soil)

Untuk tanah pada umumnya memiliki nilai C dan Ø

Sehingga :

qu = c . Nc’ + q . Nq’

sebelum perhitungan dilakukan, tiang ditentukan termasuk kategori tiang panjang

atau tiang pendek.

L (panjang tiang) ≥ 4T ................. termasuk tiang panjang

L (panjang tiang) ≥ 2T ................. termasuk tiang pendek

Dimana :

Ep.Ip
T= 5
nh

Ep = Modulus elastisitas tiang

Ip = Inersia penampang tiang

nh = Koefisien modulus tanah

Nilai Nc dan Nq ditentukan dengan menggunakan grafik dibawah berdasarkan

nilai sudut geser (Ө).

 20

Sumber : Mayerhof, 1976

Gambar 3.4 Faktor kapasitas daya dukung pondasi panjang

 21
Tabel 3.3 Koefisien modulus tanah (nh) untuk tanah non kohesif

Kerapatan Ralatif Lepas Agak Padat

Padat
Nh untuk tanah kering/ basah

Terzaghi KN/m 2.5 7.5 20

t/fit3 7.0 21 56

Nh untuk tanah dibawah permukaan air

Terzghi KN/m 1.4 5.0 12

t/m2 t/fit3 4.0 14.0 34

Nh untuk tanah dibawah permukaan air

Terzghi KN/m 5.3 16.3 34

t/m2 t/fit3 15.0 46.0 96

Tabel 3.4 Nilai-nilai (nh) untuk tanah granuler (c = 0 )

Kerapatan Ralatif (Dr) Lepas Agak Padat

Padat
Interval nilai A 100 - 300 300 - 1000 1000 - 2000

Nilai A dipakai 200 600 1500

Nh, pasir kering atau lembab 2425 7275 19400

(terzaghi)(kN/m3)
Nh pasir terendam air (kN/m3)
Terzaghi 1386 4850 11779
Reese dkk 5300 16300 34000
 22
> Teori Brom

a. Daya dukung ujung menurut Teori Brom yaitu :

Qb = Ab (Pb’ . Nq)

dengan :

Ab = Luas Penampang bawah tiang

Pb’ = Tekanan efektif overburden pada bawah tiang

Nq = Faktor daya dukung yang disesuaikan

Sumber : Peck. Dkk,1974

Gambar 3.5 Hubungan  dan N-SPT

 23

Sumber : Berezantsev, 1961

Gambar 3.6 Hubungan Nq dan 

b. Daya Dukung Gesek (Friction Bearing Capacity)

> Teori Brom

Daya dukung gesek yang diusulkan oleh Brom adalah sebagai berikut :

n
Qs =  i 1
. As ( Kd tan i ).Po'

dengan :

As = Luas selimut tiang (m2)

Kd = Koefisien tanah lateral

δ = Sudut gesek efektif antara tanah dan tiang (o)

Po’ = Tekanan vertikal efektif rata-rata sepanjang tiang

Nilai Kd dan δ didapat dengan melihat tabel

 24
Tabel 3.5 Nilai Kd tanah granuler

Bahan Tiang Nilai Kd

Pasir tak padat Pasir padat
Baja 0.5 1.0
Beton 1.0 2.0
Kayu 1.5 4.0
Sumber : Brom, 1965

Tabel 3.6 Nilai δ (sudut gesek antara dinding tiang dan tanah granuler)

Bahan Tiang δ (o)

Baja 20
Beton 0,75φ
Kayu 0,66 φ
Sumber : Aas, 1996

> Teori Tomlinson

n
Qs =  i 1
. As.(q.K tan  )

Dengan :

As = Luas selimut tiang

K = Koefisien tanah lateral

δ = Sudut gesek efektif antara tanah dan tiang (o)

q = Tekanan vertikal efektif

nilai K didapat dengan menggunakan persamaan K = 1 – sin θ dengan θ adalah

nilai sudut gesek perlapisan.

3.3.1.2 Daya Dukung Berdasarkan Data Standard Penetration Test (SPT)

Berdasarkan data yang didapat dari hasil pelaksanaan Standard Penetration Test

yang dilakukan didapat desain suatu tipe pondasi dalam. Berikut dua metode yang

sering digunakan untuk mendesain pondasi dalam berdasarkan data SPT yaitu :
 25
> Metode Meyerhof

Berdasarkan data hasil uji SPT, besarnya daya dukung batas tiang pada lapisan

pasir lempung dapat dinyatakan dengan rumus berikut :

Untuk tiang pancang beton dan kayu pada lapisan pasir

As.N
Qult =  Ap.40.Nb
5

Untuk tiang pancang baja pada lapisan pasir

As.N
Qult =  Ap.40.Nb
10

Untuk tiang pancang beton dan kayu pada lapisan lempung

As.N
Qult =  Ap.40.Nb
2 x5

Untuk tiang pancang baja pada lapisan pasir

As.N
Qult =  Ap.40.Nb
2 x10

Dengan :

Qult = Daya dukung batas (KN)

As = Luas selimut tiang (m2)

Ap = Luas Penampang ujung tiang (m2)

N = Nilai rata-rata N-SPT sepanjang tiang

Nb = Nilai rata-rata N-SPT sejarak 4D diatas ujung tiang sampai ujung tiang
 26
> Metode Assosiasi Jalan Raya Jepang (Japan Road Association)

Assosiasi Jalan Raya Jepang mengusulkan juga suatu metode perhitungan daya

dukung aksial tiang pancang tunggal berdasarkan hasil uji SPT, dengan rumus

sebagai berikut :

n
Qult = qd . Ap + as .  i 1 ( fi.hi )

dengan:

Qult = Daya dukung batas (KN)

qd = Intensitas daya dukung ujung tiang (KN/m2)

Ap = Luas penampang ujung tiang (m2)

as = Keliling tiang (m)

hi = Tebal lapisan yang ditinjau (m)

fi = Intensitas gaya geser maksimum lapisan tanah yang akan dihitung daya

dukung friksinya (Kn/m2)

perkiraan daya dukung qd, diperoleh dari hubungan antara L/D dengan qd/N,

seperti yang diperlihatkan pada gambar (3.7) dengan L adalah panjang ekivalen

tiang yang tertanam pada lapisan pendukung, sedangkan D adalah diameter atau

lebar tiang dan N adalah harga rata-rata N-SPT yang dihitung dengan persamaan

berikut :
 27
N1  N 2
Ñ=
2

Dengan :

Ñ = Harga rata-rata N-SPT untuk perancangan ujung tiang

N1 = Harga rata-rata N-SPT pada ujung

N2 = Harga rata-rata N-SPT sejarak 4D pada ujung tiang

Dalam menentukan panjang ekivalen tiang yang tertanam pada lapisan

pendukung, ada dua kondisi yang harus diperhatikan. Kondisi pertama, bila

lapisan pendukung dapat dibedakan dengan jelas.

Pada kondisi kedua, dimana lapisan pendukung tidak dapat dibedakan dengan

jelas, maka langkah langkah yang harus diikuti dalam menentukan panjang

ekivalen tiang yang ditanam dalam lapisan pendukung adalah sebagai berikut:

1. Menentukan harga N-SPT pada ujung tiang

2. Menentukan harga N-SPT rata-rata sejarak 4D dari ujung tiang

3. Menentukan harga N-SPT rata-rata pada ujung tiang dengan persamaan

N1  N 2
Ñ=
2

4. Menentukan luas daerah yang dibatasi oleh N dengan kurva N-SPT (area 1)

5. Menentukan L sedemikian rupa sehingga area1 = area 2

 28
6. Harga L tersebut merupakan panjang ekivalen tiang yang tertanam pada

lapisan pendukung.

Besarnya gaya geser maksimum dinding tiang fi ditentukan macam tiang serta

jenis lapisan tanah.

Nilai qd/N = Daya dukung ultimate/
harga rerata Nspt

Nilai L/D = Panjang ekivalen penetrasi tiang pada lapis

pendukung/ diameter tiang

Gambar 3.7 Diagram perhitungan dari intensitas daya dukung ultimate

tanah pondasi ujung tiang

3.3.1.3 Daya Dukung Berdasarkan Data Hasil Uji Cone Penetration Test

Metode Tomlinson

Besarnya daya dukung tiang pancang yang didasarkan atas uji Cone Penetration

Test (CPT) adalah sebagai berikut :

a. Terhadap kekuatan tanah dan beban sementara

Ap  qu as  1  c
Qall = 
2 5
 29
b. Terhadap kekuatan tanah dan beban tetap/ statis

Ap  qu as  1  c
Qall = 
3 5

c. Terhadap kekuatan tanah dan beban dinamis

Ap  qu as  1  c
Qall = 
5 5

Dengan :

Ap = Luas Penampang ujung tiang (m2)

qu = Nilai konus perencanaan (KN/m2)

as = Keliling tiang (m)

l = Panjang tiang (m)

c = Nilai clef sepanjang tiang (KN/m2)

menurut Tomlinson nilai qu dihitung dengan rumus :

qu1  qu 2
qu =
2

dengan :

qu = nilai konus perencanaan diujung tiang (KN/m2)

qu1 = nilai konus rata-rata pada 3D diatas ujung tiang (KN/m2)

qu2 = nilai konus rata-rata pada 1D dibawah ujung tiang (KN/m2)

menurut Begmen (1984) besarnya qu1 dihitung sebagai rata-rata qu pada jarak 3D

diatas ujung tiang, sedangkan qu2 adalah rata-rata qu pada jarak 3,75 D dibawah

ujung tiang.

Menurut Dute Theories yang diperbaharui oleh Delf Labolatory, nilai qu yang

digunakan untuk menghitung daya dukung di ujung tiang adalah qu rata-rata yang
 30
diperoleh dari harga qu sedalam 3,5D dari ujung tiang, yaitu dihitung dengan

persamaan berikut (Sardjono, 1984) :

qu1  qu 2  ...........  qu n
qu =
2n

dengan :

qu = Nilai konus yang ditinjau (KN/m2)

n = Jumlah lapisan

D = Diameter tiang (m)

3.3.2 Daya Dukung Berdasarkan Formula Dinamik

Daya dukung aksial tiang pancang yang dihitung dengan menggunakan formula

dinamik yang ada didasarkan pada data-data yang didapat pada saat pelaksanaan

pemancangan yang berusaha mempersamakan usaha dari jatuhnya alat tumbuk

(hammer) dengan kerja yang dilakukan oleh alat pancang.

Beberapa formula yang dapat digunakan untuk menghitung daya dukung aksial

tiang :

 Formula Hilley

Persamaan Hilley yang digunakan adalah ;

eh  w  H w  wp  e 2
Pu = x 
c w  wp
s
2

eh  w  H w  wp  e 2
Pu = x
c w  wp
s
2

Dimana :

Pu = Daya dukung ultimit (ton)

 31
Wh = Berat ram (ton)

h = Tinggi jatuh ram

s = Penurunan terakhir/ pukulan (cm)

e = Faktor retribusi pukulan

c = reboun (cm)

Wp = Berat tiang pancang (ton)

W = Berat total tiang pancang (ton)

 Formula Gates

Besarnya kapasitas tiang pancang yang diusulkan Gates adalah :

 25 
Pu = 4 x (eh  Wh  H  log 10 
 s 

Dengan:

eh = Efisiensi hammer

wh = Berat piston hammer

H = Tinggi jatuh hammer

s = Penurunan terakhir/ pukulan

 Standard Formula According to The Ministry of Construction in

Japan

Dirumuskan sebagai berikut :

F
Pu = F = 2W. h
5  s  0,1

2W .h
Pu =
5  s  0,1

dengan :
 32
W = Berat ram (ton)

h = Tinggi jatuh hammer (cm)

s = Penurunan terakhir/ pukulan (cm)

3.3.3 Daya Dukung Friksi

Pada kondisi tanah yang letak lapisan tanah kerasnya sangat dalam, maka untuk

memenuhi daya dukung yang dibutuhkan dapat memanfaatkan perlawanan friksi

antara tanah dengan tiang pada permukaan keliling tiang sepanjang tiang yang

dipancang kedalam tanah, pada kondisi tanah berlapis nilai tahanan gesek akan

berbeda beda sesuai dengan sifat lapisan tanah yang ditinjau, maka persamaan

daya dukung friksi dapat ditulis sebagai berikut :

i
Qs =  (L )(a
i 1
i si )( s si )

Dimana :

Qs = Kapasitas daya dukung friksi (ton)

Li = Panjang tiang tiap lapisan yang ditinjau (m2)

asi = Keliling tiang pancang setiap lapisan tanah yang ditinjau (m2)

Ssi = Tahanan gesek tiang pada lapisan tanah yang ditinjau (m2)

Gaya geser maksimum dinding tiang dapat dihitung menggunakan persamaan

gaya geser :

U Σ li.fi = π x D x li x fi

Dimana :

li = diperoleh dari ketebalan setiap lapisan tanah

 33
Tabel 3.7 Intensitas gaya geser dinding tiang

Jenis Tiang Tiang yang dicor

Tiang pracetak
Jenis tanah pondasi ditempat
Tanah berpori/ berpasir N/5 (≤10) N/2 (≤ 12)
Tanah kohesif C atau N (≤ 12) C/2 atau N/2(≤ 12)

3.3.4 Daya Dukung Lateral Pondasi Tiang Pancang

Pondasi tiang pancang harus dirancang memperhitungkan beban horisontal atau

beban lateral. Untuk tiang panjang perhitungan daya dukung lateral pondasi tiang

pancang pada tanah kohesif menggunakan Metode Broms. Pada tiang ujung jepit,

Broms menganggap bahwa momen yang terjadi pada tubuh tiang yang tertanam

didalam tanah sama dengan momen yang terjadi di ujung atas tiang yang terjepit

oleh plat penutup tiang (pile cap).

My My My
Hu My My
e 1,5 d

f
f

3γdLK
p
9cud
Defleksi Reaksi tanah Diagram momen

Sumber : Broms, 1964b

Gambar 3.8 Mekanisme tiang panjang prilaku jepit dalam tanah granuler
 34
3.3.5 Defleksi Tiang Vertikal

Metode Broms (1964) dianggap metode yang lebih teliti dalam hal hitungan

defleksi tiang, untuk tanah granuler (pasir, kerikil), defleksi tiang akibat beban

lateral, dikaitkan dengan besaran tak berdimensi αL, menggunakan persamaan

sebagai berikut :

1
5
 nh 
α =  
 EpIp 

dengan :

nh = Koefisien reaksi subgrade (t/m3)

Ep = Modulus elastisitas tiang (t/m2)

Ip = Momen inersia penampang tiang (m4)

Tiang ujung bebas dan tiang ujung jepit dianggap sebagai tiang panjang (tidak

kaku) apabila αL > 4

Untuk perhitungan defleksi lateral tiang ujung jepit dapat menggunakan

persamaan :

0,93H
y0 =
(nh) 3 / 5 E p I p 
2/5

dimana :

y0 = Defleksi lateral tiang ujung jepit

H = Beban/ Gaya Lateral (t)

nh = Koefisien reaksi subgrade (t/m3)

Ep = Modulus Elstis Pipa Baja (tm)

Ip = Momen inersia penampang tiang (m4)

 35
3.3.6 Diagram Alir

3.3.6.1 Diagram Alir Penelitian

Mulai

Mencari Data Kapal, Data Meteorologi,

Data Tanah dan Data Pondasi

Mencari Gaya Kapal dan Gaya gaya

yang bekerja pada pondasi dermaga

Mencari Kapasitas Daya

Dukung Pondasi

Selesai

3.3.7 Diagram Alir Gaya Benturan Kapal

Mulai

Menghitung l = ¼ Loa

Menghitung Lpp = 0,852 . Loa1,0201

W
Menghitung Cb =
LPP Bdo

 d
Menghitung Cm = 1 
2Cb B

r
Menentukan nilai Ce dari grafik
Loa

Menghitung V = v . sin 10o

WV
Menghitung E = CmCeCsCc
2g

Selesai
 36
3.3.8 Diagram Alir Gaya Akibat Angin

3.3.8.1 Gaya akibat angin longitudinal α = 0o

Mulai

Menentukan nilai Aw

Menghitung Qa = 0,065 V2

Menghitung Rw = 0,42 Qa Aw

Selesai

3.3.8.2 Gaya akibat angin longitudinal α = 180o

Mulai

Menentukan nilai Aw

Menghitung Qa = 0,065 V2

Menghitung Rw = 0,5 Qa Aw

Selesai

3.3.8.3 Gaya akibat angin lateral α = 90o

Mulai

Menentukan nilai Aw

Menghitung Qa = 0,065 V2

Menghitung Rw = 1,1 Qa Aw

Selesai
 37
3.3.9 Diagram Alir Daya Dukung Pondasi Berdasarkan Data SPT

3.3.9.1 Metode Meyerhof

Mulai

Menentukan nilai Nb

Menghitung Ap = ¼ .  . D2

Menghitung Ñ

Menghitung As = (.D) L

Qult = 40 . Ap . Nb + 0,1 N . As

Qall = Qult / Sf – (wtiang . L)

Selesai

3.3.9.2 Metode Assosiasi Jalan Raya Jepang

Mulai
Menghitung Ñ = (Nspt . L . 4D) + Nspt . L)/ 2

Menentukan Lekv

D/ Lekv  dari gambar grafik didapat nilai qd/ Ñ

qd = 0,1 . Ñ

fi = Ñ jika Ñ < 120 KN/m2, maka fi = Ñ

jika Ñ > 120 KN/m2, maka fi = 120 KN/m2

qi = hi . fi

Ap = ¼ .  . D2

As = ( . D) L
n
Qult= Ap . qd +  i 1 (hi . fi)

Qall = Qult / Sf – Wp

Selesai
 38
3.3.10 Diagram Alir Daya Dukung Pondasi Berdasarkan Data End Bearing
Pile dan Data Friction Pile

Mulai

Menghitung Qe = Ap[c.Nc + γ Df (Nq-1)]

i
Menghitung Qs =  (L )(a
i 1
i si )( S si )

Qu = Qe +Qs

Qall = Qult/SF

Selesai

3.3.11 Diagram Alir Gaya Geser Maksimum Dinding Tiang

Mulai

Menentukan nilai li

Menghitung fi = N/5

Menghitung li.fi

Menghitung Gaya Geser Maksimum

U Σ li.fi = π x D x (Σ li.fi)

Selesai
 39
3.3.12 Diagram Alir Gaya Lateral Maksimum

Mulai

 4 4
Menghitung σIp = (d d )
64 2 1

Menghitung S = Ip/ (h2)

Menghitung My = σizin x S

Menghitung Kp = tg2 (45 + φ/2)

Menghitung Mmax = γ d L3 Kp

Hu
Menghitung f = 0,82
dKp

2 My
Hu =
e2 f
3

H = Hu/3

Selesai

3.3.13 Diagram Alir Defleksi Tiang Pancang

Mulai
Menentukan nilai nh

Menentukan nilai Ep

Menghitung nilai Ip =  (d 4  d 4 )
64 2 1
1/ 5

Menentukan nilai α =  nh 

 EpIp 

0,93H
Menentukan nilai y0 =
(nh) E p I p 
3/5 2/5

Selesai
 40
3.3.14 Diagram Alir Metode Perhitungan

Mulai

Pengumpulan Data

Perhitungan Gaya Pada Dermaga Perhitungan Daya Dukung

Gaya Benturan Kapal Data Uji Lapangan

Analisis Stabilitas (Geser, Daya Dukung, Gaya

Lateral dan Defleksi)

Hasil dan Pembahasan

Kesimpulan dan Saran

Selesai
