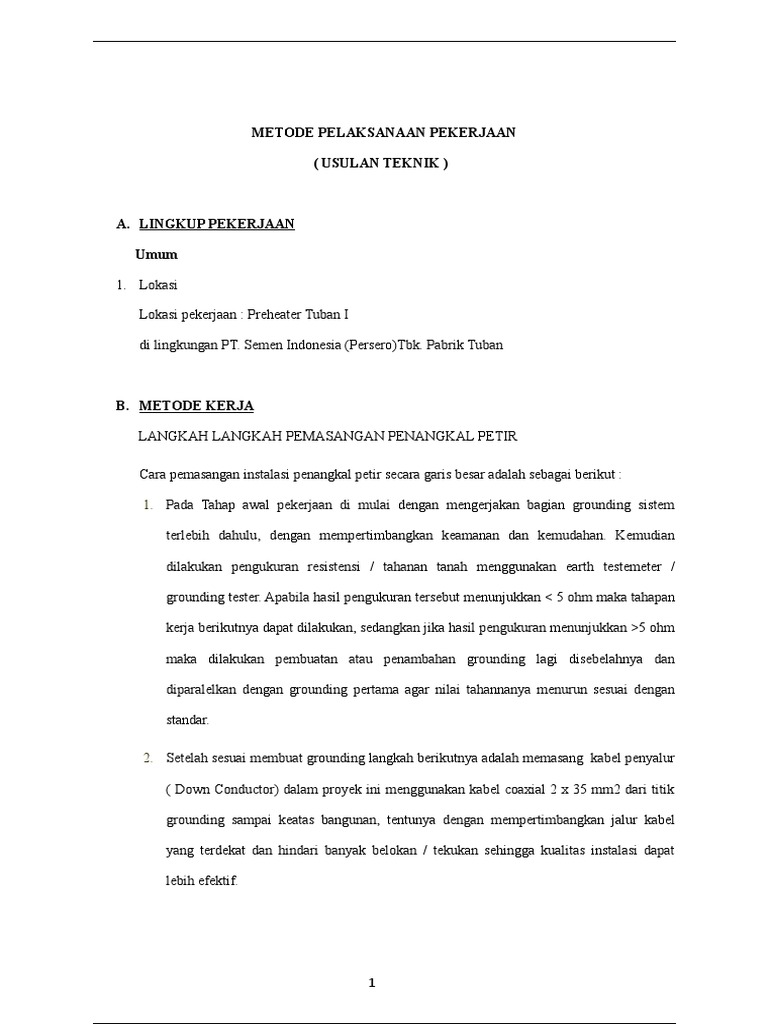

METODE PELAKSANAAN PEKERJAAN

( USULAN TEKNIK )

A. LINGKUP PEKERJAAN

Umum

1. Lokasi

Lokasi pekerjaan : Preheater Tuban I

di lingkungan PT. Semen Indonesia (Persero)Tbk. Pabrik Tuban

B. METODE KERJA

LANGKAH LANGKAH PEMASANGAN PENANGKAL PETIR

Cara pemasangan instalasi penangkal petir secara garis besar adalah sebagai berikut :

1. Pada Tahap awal pekerjaan di mulai dengan mengerjakan bagian grounding sistem

terlebih dahulu, dengan mempertimbangkan keamanan dan kemudahan. Kemudian

dilakukan pengukuran resistensi / tahanan tanah menggunakan earth testemeter /

grounding tester. Apabila hasil pengukuran tersebut menunjukkan < 5 ohm maka tahapan

kerja berikutnya dapat dilakukan, sedangkan jika hasil pengukuran menunjukkan >5 ohm

maka dilakukan pembuatan atau penambahan grounding lagi disebelahnya dan

diparalelkan dengan grounding pertama agar nilai tahannanya menurun sesuai dengan

standar.

2. Setelah sesuai membuat grounding langkah berikutnya adalah memasang kabel penyalur

( Down Conductor) dalam proyek ini menggunakan kabel coaxial 2 x 35 mm2 dari titik

grounding sampai keatas bangunan, tentunya dengan mempertimbangkan jalur kabel

yang terdekat dan hindari banyak belokan / tekukan sehingga kualitas instalasi dapat

lebih efektif.

1
3. Bila kabel penyalur petir telah terpasang dengan rapi, maka tahap selanjutnya

pemasangan head terminal yang tentunya harus terhubung dengan kabel penyalur

tersebut sampai ke grounding sistem

1. Survey Lokasi

Survey lokasi sangatlah penting dalam pemasangan penangkal petir, dalam hal ini survey

lokasi akan menentukan jalur pemasangan penangkal petir adapun survey yang akami

perlukan yang meliputi :

– Melihat layout/luas bangunan yang akan di lindungi

– Menentukan sistem pemasangan di atas bangunan

– Menentukan titik grounding/pembumian

2. Pemasangan Penangkal petir

Setelah ada hasil survey dengan user sebagai pemberi kerja langkah yang kami anatara lain :

– Persiapan alat penangkal petir/Head terminal

Dalam persiapan ini kami akan menunjukan terlebih dahulu mengenai head terminal

yang akan di pasang sesuai kesepakatan bersama dan tidak lupa kami tunjukkan sertifikat

serta garansi dari produk tersebut

– Kabel Penghantar

Pemasangan kabel penghatar dalam instalsi pemasangan penangkal petir kami akan

melakukan dengan rapi dengan tidak akan merubah estetika bangunan yang ada, untuk

pemasangan instalasi kabel kami akan memilih jalur yang tepat dan rapi

– Pengroundingan/ pembumian

Pembumian atau pengroundingan dialakukan dengan cara menancapkan batang besi

atau rod yang ujungnya lancip kedalam tanah dengan kedalaman tertentu sampai

menghasilakan tahanan sebaran di bawah 5 Ohm dengan menggunakan alat

2
 EARTH TESTER METER yang sudah melaui uji pakai/kalibrasi dari DISNAKER.

Pembumian merupakan langakah terpenting dalam instalasi pemasangan penangkan

petir, model sistem pembumian yang digunakan yaitu :

Kabel BC + pipa galvanis

Pipa gavanis dapat di gunakan dalam sistem pembumian yaitu dengan cara memasukan

pipa galvanis ke dalam tanah yang didalamnya di masukin kabel BC sesui dengan pipa

yang di gunakan dalam pembumian

1. Bor tanah secara manual sedalam 6 m – 6,5 m dengan diameter 10 cm

2. Tarik kabel grounding ( NYY 1x300 mm2) melalui jalur kabel tersebut, hingga
menuju bground rod existing
3. Pada pasangan bata, tempatkan Plat Busbar
4. Tempatkan kabel dalam pipa galvanis dan dimasukan dalam lubang yang
tersedia . Pastikan panjang kabel sudah cukup hingga proses pengikatan tidak
akan susah. Jangan biarkan kabel grounding berlebih. Pada bagian ujung bawah
pipa galvanis ditutup dengan bolt
5. Kemudian lakukan penimbunan tanah didaerah galian. Lalu padatkan

3. UJI REKSA PENANGKAL PETIR

Setelah pemasangan selesai dilakukan kami akan memberikan laporan BAP dengan

melakukan uji reksa pemasangan yang meliputi :

– Hasil Grounding

Dalam hal ini kami akan mengetes hasil grounding dengan alat yang di sebut Earth

Tester Meter yang harus mempunyai nilai resestensi/tahanan sebaran di bawah 5 Ohm

sesuai peraturan pemerintah yang ada. Pengroundingan atau pembumian untuk

mendapatkan hasil tahanan sebaran/resistensi di bawah 5 Ohm .

– Pemasangan kabel penghantar

3
 Pemeriksaan kabel penghantar arus penangkal petir juga sangat penting hal ini

untuk mengetahui ada atau tidaknya induksi yang di sebabkan kabel penghantar

kurang tertutup dengan benar atau isolator yang ada pada kabel tidak sobek/lecet.

– Tiang Penyangga

Pemeriksaan tiang penyangga dengan meneliti dengan benar apakah sambungan

dalam pengelasan telah sesuai dengan standar dan benar benar tersambung dengan

baik serta aman untuk di lakukan erection/berdiri.

C. PERSYARATAN NON TEKNIS

1. Tenaga Kerja & Peralatan

a. Tenaga kerja yang melaksanakan pekerjaan ini harus qualified di bidang kerjanya dan
wajib melaporkan kepada pihak pemrakarsa.

b. Tenaga kerja yang melaksanakan pekerjaan ini harus diansurasikan dengan

menunjukan bukti penyertaan ansuransi pada saat kontrak kerja dilakukan dengan
pihak pemrakarsa.

c. Semua peralatan yang diperlukan untuk melaksanakan pekerjaan ini sepenuhnya

disiapkan oleh pihak kontraktor

d. Pihak pemrakarsa hanya menyediakan tenaga listrik untuk peralatan-peralatan kecil

seperti : bor, gerinda dan lain-lain dengan tegangan 220 Volt / ac dan tidak lebih dari 5
HP atau + 4500VA untuk beban keseluruhan

PEKERJAAN PEMBERSIHAN

4
 Selama proses pekerjaan pemasangan, kontraktor harus memperhatikan kebersihan
area kerja.

 Setelah pemasangan selesai kontraktor harus membersihkan tempat kerja dan

mengembalikan seperti semula.

KESELAMATAN KERJA

Kontraktor harus mempunyai system K3 sendiri yang dikoordinasikan dengan pihak K3

Semen Indonesia, untuk keselamatan kerja, kontraktor harus mempunyai dan menyediakan
peralatan yang memadai dan memenuhi standard serta prosedur keselamatan kerja yang
berlaku dilingkungan semen gresik. Demikian pula untuk keamanan, kontraktor harus
menyediakan tenaga keamanan yang memadai dan selalu berhubungan / koordinasi
dengan pihak keamanan semen Indonesia selama berlangsungnya pekerjaan proyek.

Tuban 19 November 2012

PT.WIDYADHANA UTAMA

IMAM SUJARWO
Direktur
