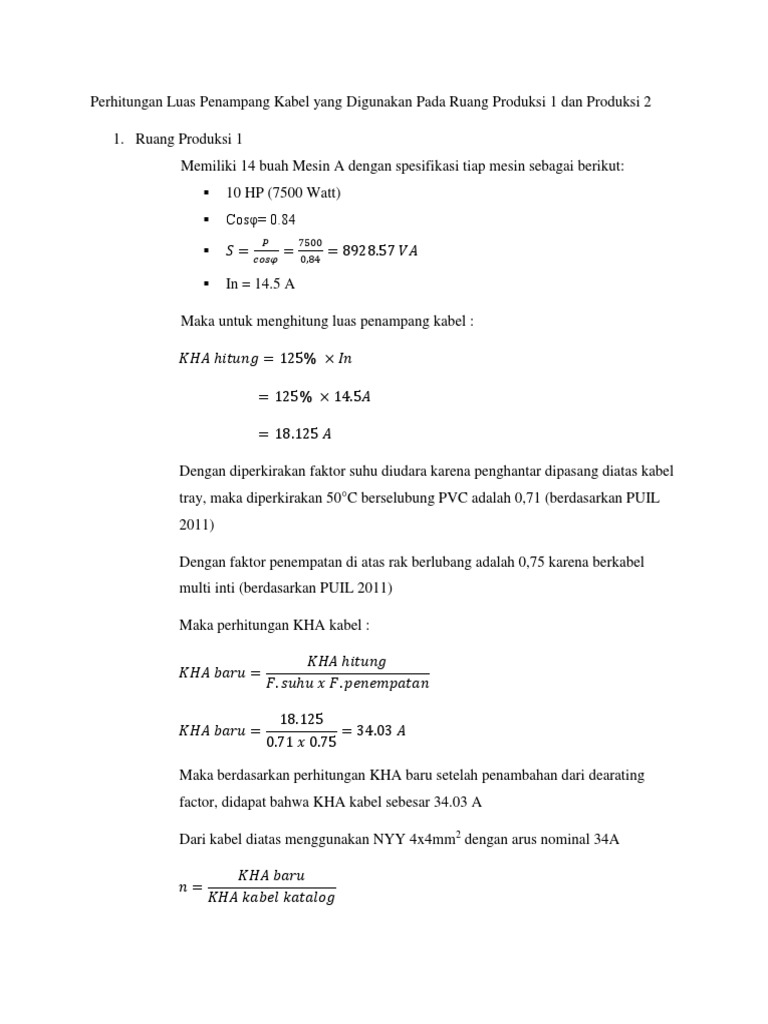

Perhitungan Luas Penampang Kabel yang Digunakan Pada Ruang Produksi 1 dan Produksi 2

1. Ruang Produksi 1
Memiliki 14 buah Mesin A dengan spesifikasi tiap mesin sebagai berikut:
 10 HP (7500 Watt)
 Cosφ= 0.84
𝑃 7500
 𝑆 = 𝑐𝑜𝑠𝜑 = = 8928.57 𝑉𝐴
0,84

 In = 14.5 A

Maka untuk menghitung luas penampang kabel :

𝐾𝐻𝐴 ℎ𝑖𝑡𝑢𝑛𝑔 = 125% × 𝐼𝑛

= 125% × 14.5𝐴

= 18.125 𝐴

Dengan diperkirakan faktor suhu diudara karena penghantar dipasang diatas kabel
tray, maka diperkirakan 50°C berselubung PVC adalah 0,71 (berdasarkan PUIL
2011)

Dengan faktor penempatan di atas rak berlubang adalah 0,75 karena berkabel
multi inti (berdasarkan PUIL 2011)

Maka perhitungan KHA kabel :

𝐾𝐻𝐴 ℎ𝑖𝑡𝑢𝑛𝑔
𝐾𝐻𝐴 𝑏𝑎𝑟𝑢 =
𝐹. 𝑠𝑢ℎ𝑢 𝑥 𝐹. 𝑝𝑒𝑛𝑒𝑚𝑝𝑎𝑡𝑎𝑛

18.125
𝐾𝐻𝐴 𝑏𝑎𝑟𝑢 = = 34.03 𝐴
0.71 𝑥 0.75

Maka berdasarkan perhitungan KHA baru setelah penambahan dari dearating

factor, didapat bahwa KHA kabel sebesar 34.03 A

Dari kabel diatas menggunakan NYY 4x4mm2 dengan arus nominal 34A

𝐾𝐻𝐴 𝑏𝑎𝑟𝑢
𝑛=
𝐾𝐻𝐴 𝑘𝑎𝑏𝑒𝑙 𝑘𝑎𝑡𝑎𝑙𝑜𝑔
 34.03
𝑛= = 1 𝑘𝑎𝑏𝑒𝑙
34

Maka penghantar yang digunakan pada Mesin A pada Ruang Produksi 1 untuk
tiap mesinnya adalah NYY 1(4x4mm2) dengan arus penghantar sebesar 34 A

2. Ruang produksi 2
Pada Ruang Produksi 2 terdapat 2 mesin listrik, yakni Mesin F dan Oven Listrik
 Untuk Mesin F berikut spesifikasinya:
 50 HP (37000 Watt)
 Cosφ= 0.875
𝑃 37000
 𝑆 = 𝑐𝑜𝑠𝜑 = = 42285.71 𝑉𝐴
0,875

 In = 68.5 A

Maka untuk menghitung luas penampang kabel :

𝐾𝐻𝐴 ℎ𝑖𝑡𝑢𝑛𝑔 = 125% × 𝐼𝑛

= 125% × 68.5𝐴

= 85.625 𝐴

Dengan diperkirakan faktor suhu diudara karena penghantar dipasang diatas kabel
tray, maka diperkirakan 50°C berselubung PVC adalah 0,71 (berdasarkan PUIL
2011)

Dengan faktor penempatan di atas rak berlubang adalah 0,75 karena berkabel
multi inti (berdasarkan PUIL 2011)

Maka perhitungan KHA kabel :

𝐾𝐻𝐴 ℎ𝑖𝑡𝑢𝑛𝑔
𝐾𝐻𝐴 𝑏𝑎𝑟𝑢 =
𝐹. 𝑠𝑢ℎ𝑢 𝑥 𝐹. 𝑝𝑒𝑛𝑒𝑚𝑝𝑎𝑡𝑎𝑛

85.625
𝐾𝐻𝐴 𝑏𝑎𝑟𝑢 = = 160.79 𝐴
0.71 𝑥 0.75

Maka berdasarkan perhitungan KHA baru setelah penambahan dari dearating

factor, didapat bahwa KHA kabel sebesar 160.79 A
Dari kabel diatas menggunakan NYY 4x50mm2 dengan arus nominal 160 A

𝐾𝐻𝐴 𝑏𝑎𝑟𝑢
𝑛=
𝐾𝐻𝐴 𝑘𝑎𝑏𝑒𝑙 𝑘𝑎𝑡𝑎𝑙𝑜𝑔

160.79
𝑛= = 1 𝑘𝑎𝑏𝑒𝑙
160

Maka penghantar yang digunakan pada Mesin A pada Ruang Produksi 1 untuk
tiap mesinnya adalah NYY 1(4x50mm2) dengan arus penghantar sebesar 160 A

 Untuk Oven Listrik berikut spesifikasinya:

 20 HP (14920 Watt)
 Cosφ= 0.8
𝑃 14920
 𝑆 = 𝑐𝑜𝑠𝜑 = = 18650 𝑉𝐴
0,8

 In = 30 A

Maka untuk menghitung luas penampang kabel :

𝐾𝐻𝐴 ℎ𝑖𝑡𝑢𝑛𝑔 = 125% × 𝐼𝑛

= 125% × 30𝐴

= 37.5 𝐴

Dengan diperkirakan faktor suhu diudara karena penghantar dipasang diatas kabel
tray, maka diperkirakan 50°C berselubung PVC adalah 0,71 (berdasarkan PUIL
2011)

Dengan faktor penempatan di atas rak berlubang adalah 0,75 karena berkabel
multi inti (berdasarkan PUIL 2011)

Maka perhitungan KHA kabel :

𝐾𝐻𝐴 ℎ𝑖𝑡𝑢𝑛𝑔
𝐾𝐻𝐴 𝑏𝑎𝑟𝑢 =
𝐹. 𝑠𝑢ℎ𝑢 𝑥 𝐹. 𝑝𝑒𝑛𝑒𝑚𝑝𝑎𝑡𝑎𝑛

37.5
𝐾𝐻𝐴 𝑏𝑎𝑟𝑢 = = 70.42 𝐴
0.71 𝑥 0.75
 Maka berdasarkan perhitungan KHA baru setelah penambahan dari dearating
factor, didapat bahwa KHA kabel sebesar 70.42 A

Dari kabel diatas menggunakan NYY 4x16mm2 dengan arus nominal 80A

𝐾𝐻𝐴 𝑏𝑎𝑟𝑢
𝑛=
𝐾𝐻𝐴 𝑘𝑎𝑏𝑒𝑙 𝑘𝑎𝑡𝑎𝑙𝑜𝑔

70.42
𝑛= = 1 𝑘𝑎𝑏𝑒𝑙
80

Maka penghantar yang digunakan pada Mesin A pada Ruang Produksi 1 untuk
tiap mesinnya adalah NYY 1(4x16mm2) dengan arus penghantar sebesar 160 A

Perhitungan Pengaman Tiap Komponen Mesin

1. Ruang Produksi 1
 Mesin A
Untuk perhitungan pengaman pada Mesin A dengan In= 14.5 A.
Menurut PUIL 2011 halaman 401 Pasal 510.5.4.3 bahwa GPAL (Gawai Proteksi
Arus Lebih) motor sekurang-kurangnya adalah 110%-115%.
Maka GPAL Mesin A:
𝐺𝑃𝐴𝐿 = 115% × 𝐼𝑛
= 115% × 14.5
= 16.675 𝐴
Mengingat bahwa mesin ini merupakan motor sangkar dengan pengasutan bintang
segitiga.
𝐺𝑃𝐴𝐿 𝑏𝑎𝑟𝑢 = 250% × 𝐼𝑛
= 250% × 14.5
= 36.25𝐴
Maka untuk pengaman tiap mesin dipilih MCCB (Moulded Case Circuit Breaker)
berdasarkan katalog Schneider yaitu Compact NSX100-250A LV429632 dengan
Ir=44.1-63A

Perhitungan Arus Nominal Kontaktor

𝐾𝑜𝑛𝑡𝑎𝑘𝑡𝑜𝑟 = 110% × 𝐼𝑛
= 110% × 14.5
= 15.95 𝐴
Maka yang dipakai adalah kontaktor LC1K1610Q7 dengan untuk arus pengenal
16A serta daya motor 7,5 kW

Untuk TOR yang digunakan adalah:

𝑇𝑂𝑅 = 𝐼𝑛
= 14.5𝐴
Berdasarkan katalog Schneider untuk Thermal Overload Relay yang digunakan
adalah LR2K0322 dengan pemutusan arus 12…16 A
