MODUL

ELEKTRONIKA DIGITAL 1

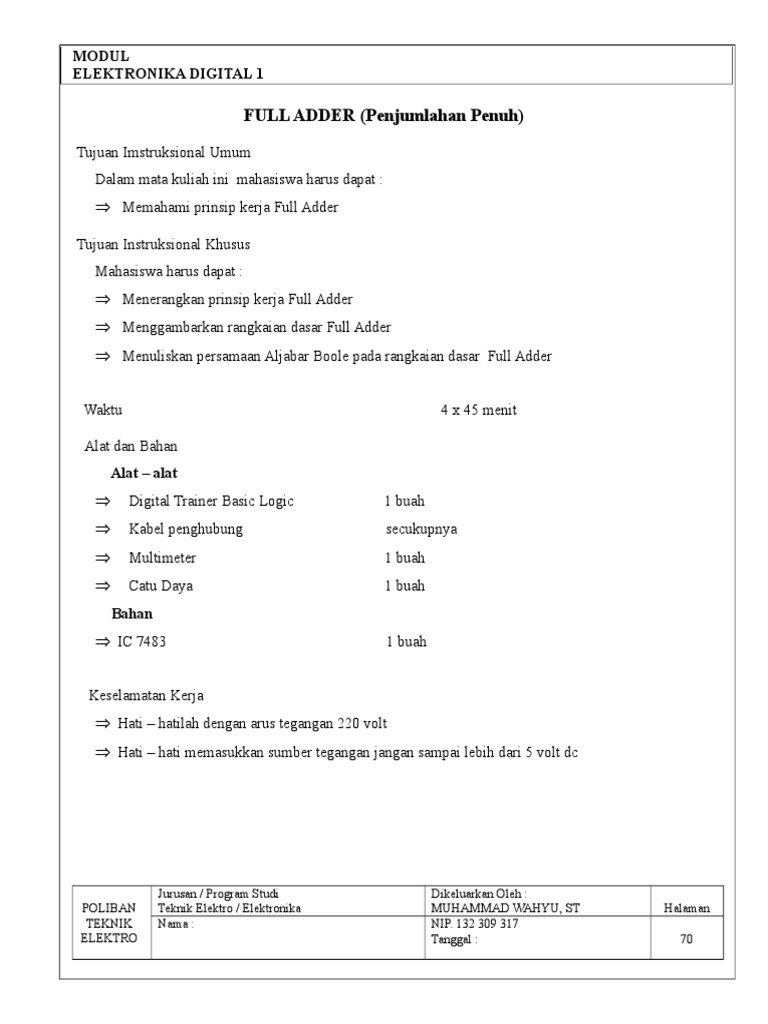

FULL ADDER (Penjumlahan Penuh)

Tujuan Imstruksional Umum

Dalam mata kuliah ini mahasiswa harus dapat :
 Memahami prinsip kerja Full Adder

Tujuan Instruksional Khusus

Mahasiswa harus dapat :
 Menerangkan prinsip kerja Full Adder
 Menggambarkan rangkaian dasar Full Adder
 Menuliskan persamaan Aljabar Boole pada rangkaian dasar Full Adder

Waktu 4 x 45 menit

Alat dan Bahan

Alat – alat
 Digital Trainer Basic Logic 1 buah
 Kabel penghubung secukupnya
 Multimeter 1 buah
 Catu Daya 1 buah
Bahan
 IC 7483 1 buah

Keselamatan Kerja
 Hati – hatilah dengan arus tegangan 220 volt
 Hati – hati memasukkan sumber tegangan jangan sampai lebih dari 5 volt dc

Jurusan / Program Studi Dikeluarkan Oleh :

POLIBAN Teknik Elektro / Elektronika MUHAMMAD WAHYU, ST Halaman
TEKNIK Nama : NIP. 132 309 317
ELEKTRO Tanggal : 70
MODUL
ELEKTRONIKA DIGITAL 1
Teori Dasar
Full Adder adalah disebut rangkaian penjumlahan penuh, dimana diantara variabel A mempunyai
masing – masing 1 (satu) bit penuh dan variabel B mempunyai masing – masing 1 (satu) bit penuh,
serta inputnya mempunyai simpanan (Cin) kemudian dijumlahkan variabel A dan variabel B. (lihat
hasilnya pada tabel).
Dari hasil penjumlahan tersebut akan terjadi sisa (carry out) nilai bit ini akan disimpan di bit – bit
berikutnya.
Full Adder ini merupakan dasar dari Rangkaian Aritmatika (Arithmethic Logic)
Blok diagramnya adalah sebagai berikut : (gambar 11.1)

Cin
A FULL ADDER 
input output
B (FA) Co

Gambar. 11.1

Langkah Kerja
1. Persiapan alat dan bahan.
2. Buat rangkaian dilihat dari gambar. 11.3.
3. Periksa lagi rangkaian sebelum rangkaian dihubungkan ke sumber tegangan.
4. Hubungkan ke sumber tegangan 5 V DC.
5. Amati percobaan tersebut dan masukkan data keluaran ke dalam tabel kebenaran.
6. Buat persamaan dilihat dari hasil tabel kebenaran.
7. Untuk tugas berikutnya ulangi langkah kerja 1 (satu) sampai langkah kerja 6 (enama).

Jurusan / Program Studi Dikeluarkan Oleh :

POLIBAN Teknik Elektro / Elektronika MUHAMMAD WAHYU, ST Halaman
TEKNIK Nama : NIP. 132 309 317
ELEKTRO Tanggal : 71
MODUL
ELEKTRONIKA DIGITAL 1
Cara Kerja / Petunjuk
1. Perhatikan tanda pada gambar di bawah untuk menetapkan kaki IC secara tepat.

2. Jangan memasang/melepas IC secara paksa.

Tugas :
1. Penjumlahan 2 Bit (Full Adder 2 Bit)

0

1

Gambar. 11.2

Jurusan / Program Studi Dikeluarkan Oleh :

POLIBAN Teknik Elektro / Elektronika MUHAMMAD WAHYU, ST Halaman
TEKNIK Nama : NIP. 132 309 317
ELEKTRO Tanggal : 72
MODUL
ELEKTRONIKA DIGITAL 1

Gambar. 11.3.

Tabel
INPUT OUTPUT
A1 A0 BIL. DESIMAL B1 B0 BIL. DESIMAL Cin0 E1 E0 BIL. DESIMAL Cout 0 = Cin 1 Cout 1
0 0 0 0 0 0 0
0 0 0 0 1 1 0
0 0 0 1 0 2 0
0 0 0 1 1 3 0
0 1 1 0 0 0 0
0 1 1 0 1 1 0
0 1 1 1 0 2 0
0 1 1 1 1 3 0
1 0 2 0 0 0 0
1 0 2 0 1 1 0
1 0 2 1 0 2 0
1 0 2 1 1 3 0
1 1 3 0 0 0 0
1 1 3 0 1 1 0
1 1 3 1 0 2 0
1 1 3 1 1 3 0

Persamaan :

Jurusan / Program Studi Dikeluarkan Oleh :

POLIBAN Teknik Elektro / Elektronika MUHAMMAD WAHYU, ST Halaman
TEKNIK Nama : NIP. 132 309 317
ELEKTRO Tanggal : 73
MODUL
ELEKTRONIKA DIGITAL 1
0 =
Cout 0 =

1 =
Cout 1 =

2. Penjumlahan 4 Bit (Full Adder 4 Bit)

Gambar. 11.4.

Dengan menggunakan IC 7483 atau menggunakan modul peraga.

Jurusan / Program Studi Dikeluarkan Oleh :
POLIBAN Teknik Elektro / Elektronika MUHAMMAD WAHYU, ST Halaman
TEKNIK Nama : NIP. 132 309 317
ELEKTRO Tanggal : 74
MODUL
ELEKTRONIKA DIGITAL 1

Gambar. 11.5
Penjumlahan bilangan A = (A1, A2, A3, dan A4) dan bilangan B = (B1, B2, B3, dan B4)
Hasilnya adalah : E = 1, 2, 3, dan 4
Cin adalah nilai = 0 atau 1
Cout adalah nilai sisa luapan penjumlahan.

Contoh :
1. Nilai bilangan A adalah 2 dijumlahkan dengan bilangan B adalah 6, maka hasilnya E adalah 8.
Jadi bilangan binernya adalah 0010 dijumlahkan dengan 0110, maka hasilnya adalah 1000.
Prosesnya adalah :
A4 A3 A2 A1 0 0 1 0 2
B4 B3 B2 B1 + 0 1 1 0 + 6 +
4 3 2 1 1 0 0 0 8
2. Bilangan 8 dijumlahkan dengan 9, maka hasilnya adalah 17. Bilangan binernya adalah 1000
dijumlahkan dengan 1001, maka hasilnya adalah 10001 (5 bit). Sisa bit berikutnya Cout akan
menjadi 1.
Cout A4 A3 A2 A1 1 1 0 0 0 8
B4 B3 B2 B1 + 1 0 0 1 + 9 +
4 3 2 1 1 0 0 0 1 17

Soal :
Jurusan / Program Studi Dikeluarkan Oleh :
POLIBAN Teknik Elektro / Elektronika MUHAMMAD WAHYU, ST Halaman
TEKNIK Nama : NIP. 132 309 317
ELEKTRO Tanggal : 75
MODUL
ELEKTRONIKA DIGITAL 1
1. Jumlahkan nilai A = 16, dan B = 20, maka hasilnya adalah 26. Gambarkan blok diagram full
adder berdasarkan hasil penjumlahan tersebut.
2. Apa yang anda ketahui tentang rangkaian Full Adder.

Daftar Pustaka :
1. Prinsip – prinsip Digital edisi kedua, Roger L. Tokheim, M.S. 1996
2. Digital Electronics Module E18/EV, Electronica Veneta.
3. Data Sheet Book IC TTL.
