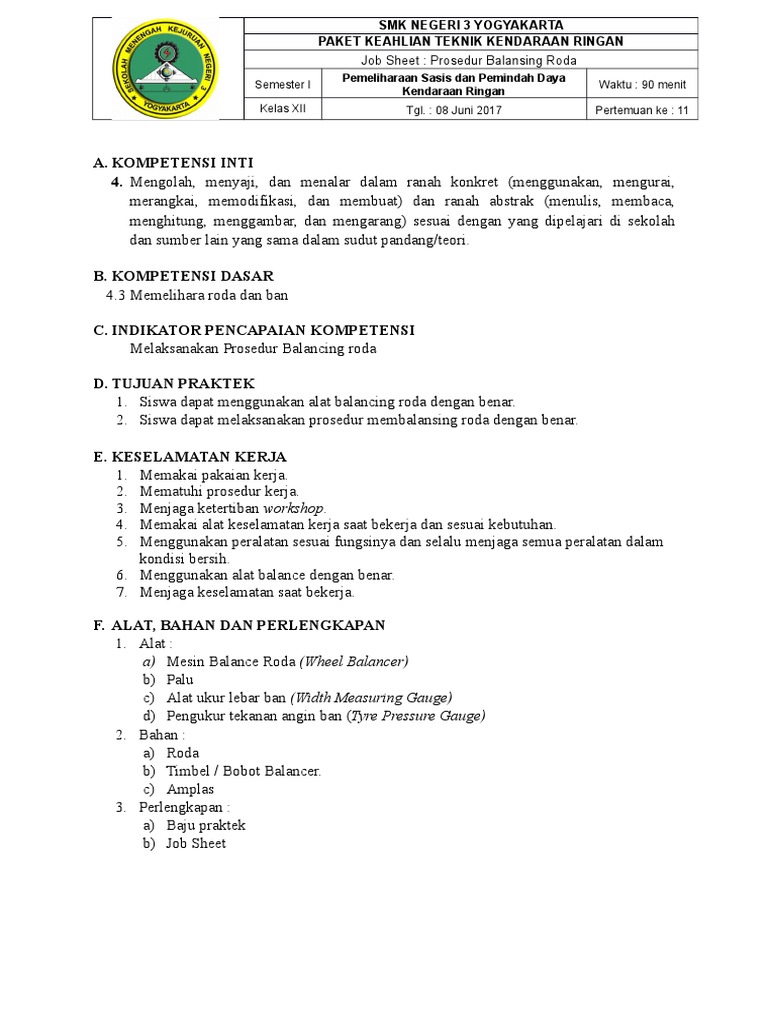

Job Sheet Balance

SMK NEGERI 3 YOGYAKARTA
PAKET KEAHLIAN TEKNIK KENDARAAN RINGAN

Job Sheet : Prosedur Balansing Roda
Pemeliharaan Sasis dan Pemindah Daya
Semester I Waktu : 90 menit
Kendaraan Ringan
Kelas XII Tgl. : 08 Juni 2017 Pertemuan ke : 11
A. KOMPETENSI INTI
4. Mengolah, menyaji, dan menalar dalam ranah konkret (menggunakan, mengurai,
merangkai, memodifikasi, dan membuat) dan ranah abstrak (menulis, membaca,
menghitung, menggambar, dan mengarang) sesuai dengan yang dipelajari di sekolah
dan sumber lain yang sama dalam sudut pandang/teori.
B. KOMPETENSI DASAR
4.3 Memelihara roda dan ban
C. INDIKATOR PENCAPAIAN KOMPETENSI

Melaksanakan Prosedur Balancing roda
D. TUJUAN PRAKTEK
1. Siswa dapat menggunakan alat balancing roda dengan benar.
2. Siswa dapat melaksanakan prosedur membalansing roda dengan benar.
E. KESELAMATAN KERJA
1. Memakai pakaian kerja.
2. Mematuhi prosedur kerja.
3. Menjaga ketertiban workshop.
4. Memakai alat keselamatan kerja saat bekerja dan sesuai kebutuhan.
5. Menggunakan peralatan sesuai fungsinya dan selalu menjaga semua peralatan dalam
kondisi bersih.
6. Menggunakan alat balance dengan benar.
7. Menjaga keselamatan saat bekerja.
F. ALAT, BAHAN DAN PERLENGKAPAN

1. Alat :
a) Mesin Balance Roda (Wheel Balancer)
b) Palu
c) Alat ukur lebar ban (Width Measuring Gauge)
d) Pengukur tekanan angin ban (Tyre Pressure Gauge)
2. Bahan :
a) Roda
b) Timbel / Bobot Balancer.
c) Amplas
3. Perlengkapan :
a) Baju praktek
b) Job Sheet
Kendaraan Ringan
G. LANGKAH KERJA
1. Persiapan
a. Mempersiapkan alat-alat kerja, bahan dan perlengkapan kerja
b. Persiapan sebelum balancing
Prosedur Gambar
a) Sebelum melakukan balancing pastikan

tekanan ban dalam keadaan standar (33-35 Psi)
menggunakan Tyre Pressure Gauge seperti
pada gambar dibawah.
b) Melepas bobot balancer yang masih menempel

di permukaan peleg roda menggunakan palu,
serta segala kotoran pada permukaan peleg dan
tread atau tapak ban harus bersih dari pasir,
batu atau benda lainnya yang menempel.
c) Hidupkan mesin balancer dengan menekan

atau memutar tombol
2. Proses Balancing
Prosedur Gambar
Adaptor
a) Masukkan adaptor pada as mesin balanser.

Kendaraan Ringan
b) Masukkan Roda pada as mesin balanser.

PERHATIAN : Perhatikan posisi rida sisi luar
dan sisi dalam jangan sampa terbalik.
Sisi dalam Roda
Pengunci
c) Kunci dengan alat pengunci. Pada saat memutar

pengunci injak bagian pedal penahan pada
bagian bawah mesn balanser agar roda tidak
goyang pada saat proses balansing. Pedal Penahan
d) Selanjutnya adalah memasukkan data dimensi

roda pada mesin balanser. Pertama tekan tombol
setting pada tombol di bwah monitor.
Tombol Penyetel
e) Setelah menekan tombol setting, akan tampil

beberapa menu pada layar monitor. Selanjutnya
pilih dimension
Kendaraan Ringan
f) Setelah memilih tombol dimension, akan tampil

bagian ukuran dimensi roda yang perlu kita atur.
Ukuran yang perlu kita atur adalah lebar roda,
diameter roda dan jarak roda ke mesin balanser.
Tekan tombol nomor 1 (select)
untukmemindahkan fungsi pada masing masing
dimensi)
g) Ukur lebar roda dengan menggunakan Width

Measuring Gauge, kemudian set ukuran roda
pada monitor.
h) Ukur Jarak roda dengan mesin balance dengan

menggunakan meter balace kemudian set pada
layar
i) Set ukuran diameter roda. Perhatikan spesifikasi

penomoran pada sisi samping roda.
j) Setelah memasukkan data dimensi roda, tutup

roda dengan penutup pada mesin balanser untuk
memproses data unbalance dari roda.
Kendaraan Ringan
k) Tunggu sampai mesin berhenti berputar. Akan

tampil dat ketidak seimbangan (unbalance) dari
roda pada layar monitor
Tanda Panah
l) Buka penutup roda, putar roda sampai tanda

panah hijau pada monitor menunjuk titik hijau
bagian tengah pada layar monitor. Setelah sesuai,
tekan pedal penghenti pada bagian bawah mesin
balanser, kemudian masukkan bobot balans
sesuai dengan ukuran yang tertera pada layar
monitor. lakukan pada kedua sisi roda.
m)Setelah memasang bobot balans, tutup roda
dengan penutup mesin balanser, kemudian
tunggu proses balansing.
n) Pada layar monitor akan tampil hasil balansing.

Apanila pada kedua sisi roda tampil tanda “ok”
maka proses balansing telah selesai. Akan tetapi
apabila belum, atau salah satu sisi masih belum
balans, maka ulangi kembali menambah bobot
balanser sesuai dengan ukuran pada monitor.
sesuaikan hingga hasil balansing menunjukkan
“OK”.
Kendaraan Ringan
1) Lepas roda dari “As” mesin balance, dengan membuka baud pengunci, menarik
roda kemudian lepas adaptor kembali.
2) Matikan mesin balancer dengan menekan tombol ON
3. Penutup
1) Matikan mesin balancer dengan menekan tombol ON
2) Simpan alat-alat praktek (cek satu persatu)
3) Bersihkan ruang kerja
Kendaraan Ringan
***** Selamat Bekerja *****
