Materi Baterai atau AKI : MOBIL OTOMOTIF

MATERI OTOMOTIF
MEMBAHAS BATERAI MOBIL
Matsuani**

Baterai Mobil merupakan alat yang menyimpan energi untuk mensuplai sistem
kelistrikan mobil seperti untuk menghidupkan mobil saat awal atau melakukan starter,
sistem pengapian, sistem listrik body, sistem instrumen mobil, sistem kelistrikan air
condisionir (AC), sistem wiper, sistem listrik power windows, sistem audio dan sistem
kelistrikan lainnya. Jadi baterai mobil sangat penting untuk dipelajari.

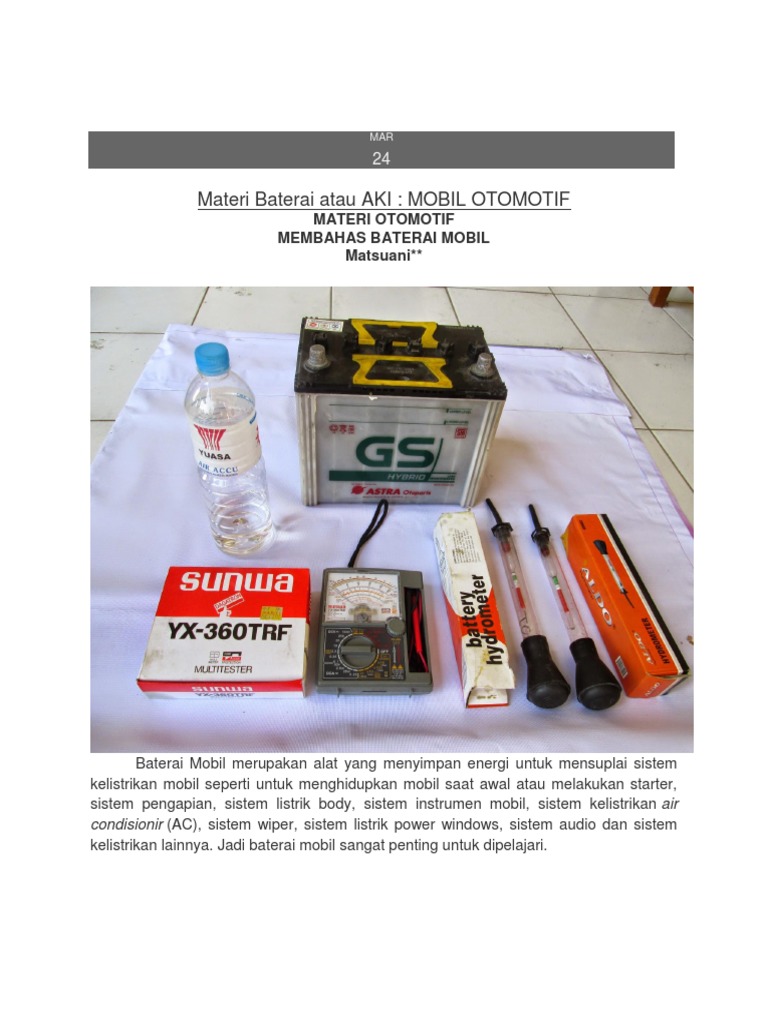

 Gambar 1 : Baterai Mobil

Untuk memahami apa itu baterai uraian di bawah ini akan membahas pengertian
akumulator dan baterai, fungsi baterai, kontruksi baterai, pemahaman voltage dan
kapasitas baterai, jenis baterai pada kendaraan bermotor, reaksi elektrokimia pada
baterai basah, reaksi elektrokimia pada baterai kering, pemeriksaan volume larutan
elektrolit, pengukuran berat jenis elektrolit baterai, pengukuran tegangan baterai,
pengukuran arus listrik baterai, permasalahan pada baterai mobil, perbaikan baterai, dan
cara perawatan baterai.

A. PENGERTIAN AKUMULATOR DAN BATERAI

Akumulator adalah alat yang dapat menyimpan energi dalam bentuk kimia.
Umumnya, energi ini dalam bentuk energi listrik. Contohnya akumulator adalah baterai,
kapasitor dan lainnya.
Sumber arus listrik dibedakan menjadi dua, yaitu sumber arus listrik bolak-
balik/alternating current (AC) dan sumber arus listrik searah/dirrect current (DC). Sumber
arus listrik AC dihasilkan oleh dinamo arus AC dan generator. Ada beberapa macam
sumber arus searah, misalnya sel voltage, elemen kering (baterai), akumulator, solar sel,
dan dinamo arussearah. Elemen voltage, batu baterai, dan akumulator merupakan
sumber arus searah yang dihasilkan oleh reaksi kimia. Oleh karena itu, elemen voltage,
batu baterai, dan akumulator sering disebut elektrokimia. Dikatakan elektrokimia sebab
alat tersebut mengubah energi kimia menjadi energi listrik. Ini adalah gambar baterai dan
kapasitor.
 Gambar 2 : Baterai Basah Gambar 3 : Kapasitor

Baterai dan kapasitor memiliki fungsi yang sama untuk menyimpan arus listrik
(Ampere) yang diberi simbol A dan memiliki tegangan (Voltage) yang diberi simbol V.
Dalam dalam topik ini akan membahas baterai.

B. FUNGSI BATERAI
1. Untuk menghidupkan mobil saat melakukan starter
2. Sebagai sumber arus listrik sistem pengapian
3. Sebagai sumber arus listrik sistem penerangan (untuk menghidupkan lampu-lampu pada
saat malam atau siang)
4. Untuk menghidupkan sistem instrumen mobil
5. Untuk menghidupkan sistem kelistrikan air condisionir (AC)
6. Untuk menghidupkan sistem wiper (penghapus kaca)
7. Untuk menghidupkan sistem listrik power window
8. Untuk menghidupkan sistem audio dan sistem kelistrikan lainnya.

C. KONTRUKSI BATERAI
Baterai terdiri dari beberapa komponen antara lain : Kotak baterai, cover, terminal
baterai, elektrolit baterai, lubang elektrolit baterai, tutup baterai dan sel baterai. Dalam
satu baterai terdiri dari beberapa sel baterai, tiap sel menghasilkan tegangan 2 - 2,1 V.
Baterai 6 V terdiri dari 3 sel, baterai 12 V mempunyai 6 sel, baterai 24 volt terdiri dari 12
sel, baterai 36 volt terdiri dari 18 sel dan 48 volt terdiri dari 24 sel baterai yang dirangkai
secara seri. Lihat gambar blok sel di bawah ini :

LARUTAN ASAM
SULFAT

TERMINAL
NEGATIF
TERMINAL
POSITIF

Gambar 4 : Hubungan Blok Sel Baterai

(VEDC, 2004)

Tiap sel baterai mempunyai lubang untuk mengisi elektrolit baterai dan untuk
melakukan perawatan melalui membersihkan kotoran-kotoran yang ada di dalam baterai,
lubang tersebut ditutup dengan tutup baterai, pada tutup terdapat lubang ventilasi yang
digunakan untuk mengalirkan uap dari elektrolit baterai. Tiap sel baterai terdapat plat
positif, separator dan fiberglass dan plat negatif, plat positif berwarna coklat gelap (dark
brown) dan plat negatif berwarna abu-abu metalik (metallic gray).
 Gambar 5 : Kontruksi Baterai Mobil
(Depdiknas, 2004)

D. BAGIAN-BAGIAN BATERAI DAN FUNGSINYA

Penjelasan bagian-bagian baterai dan fungsinya sebagai berikut :
1. Kotak baterai
Kotak baterai adalah wadah yang menampung cairan elektrolit dan elemen baterai
disebut kotak baterai. Ruangan di dalamnya dibagi menjadi ruangan sesuai dengan
jumlah selnya. Pada kotak baterai terdapat garis tanda upper level dan lower level,
sebagai indikator jumlah cairan elektrolit.
 Gambar 6 : Kotak Baterai

2. Cover Baterai
Cover baterai berfungsi sebagai penutup kotak baterai yang berwarna hitam
seperti pada gambar di bawah dan cover sebagai penahan terminal positif dan terminal
negatif. Cover juga terdapat lubang/tutup baterai dan terdapat tanda berat jenis elektrolit
yang berwarna merah menandakan perlu distroom, warna putih menandakan masih baik
atau bisa digunakan dan warna hijau menandakan sangat baik.

Gambar 7 : Cover Baterai

3. Elektrolit baterai
Elektrolit adalah cairan yang dapat menghantarkan arus listrik. Cairan air aki
terdapat campuran asam sulfat dan air. Yang mana asam sulfat 35 % dan mengandung
air adalah 65 % ketika dicampur menjadi satu maka disebut air aki.

4. Terminal baterai
 Terminal adalah sumber aliran listrik yang berasal dari reaksi kimia yang ada di
dalam baterai. Yang ditandai terminal positif dan terminal negatif.

Gambar 8 : Terminal Baterai

5. Lubang elektrolit baterai

Lubang elektrolit adalah lubang untuk mengisi

air aki dan untuk membersihkan kotoran yang ada dalam baterai ataupun untuk
perawatan bagian dalam baterai.
 Gambar 9 : Lubang Elektrolit Baterai
6. Tutup Baterai
Sumbat ventilasi ialah tutup untuk lubang
pengisian elektrolit dan sumbat ini berfungsi untuk
memisahkan gas hidrogen (yang terbentuk saat
pengisian) dan uap asam sulfat di dalam baterai
dengan cara membiarkan gas hidrogen keluar lewat
lubang ventilasi, sedangkan uap asam sulfat
mengembun pada tepian ventilasi dan menetes
kembali ke bawah bercampur lagi dengan air aki
utama.

Gambar 10 : Tutup Baterai

(Depdiknas, 2004)
 7. Sel baterai.
Sel baterai adalah suatu komponen
baterai berfungsi menyimpan arus listrik
sesudah terjadi reaksi kimia. Sel terdiri dari
plat positif, separator dan fiberglassdan plat
negatif, plat positif berwarna coklat
gelap(dark brown) dan plat negatif berwarna
abu-abu metalik (metallic gray).

Gambar 11 : Sel Baterai

(Depdiknas, 2004)

E. JENIS BATERAI PADA KENDARAAN BERMOTOR

Jenis baterai basah atau aki konvensional yaitu Yuasa, GS, Incoe, G-Force,
Massiv XP, dan Varta. Sedangkan jenis baterai kering atau baterai maintenance
free (MF) contohnya yaitu Amaron, Delkor, FB Furukawa, G-Force, GS Astra MF, Optima,
Panasonic, Rocket, Varta dan Yuasa.
Baterai digolongkan menjadi 2 macam yaitu sebagai berikut : 1). Valve Regulated
Lead Acid yang disingkat VRLA / Sealed Lead Acid (SLA) atau di Negara Indonesia
dikenal dengan istilah aki/baterai kering ialah baterai tertutup (sealed). Karena sifatnya
tertutup maka uap yang keluar dari baterai sangat sedikit, sehingga tidak perlu
menambah cairan/elektrolit(electrolyte) selama masa pemakaian baterai. 2). Vented
Lead Acid yang disingkat VLA atau di Negara Indonesia dikenal dengan istilah Aki/Baterai
Basah ialah baterai yang mengandung cairan/elektrolit (electrolyte) dan memerlukan
pengisian elektrolit (electrolyte) selama masa pemakaian baterai tersebut.
Di bawah ini tampak gambar yang membedakan baterai basah dan baterai kering.
 Gambar 12 : Baterai Basah

Gambar 13 : Baterai Kering

(httprikkytijawz.files.wordpress.com201101aki-mf)

F. PEMAHAMAN VOLTAGE DAN KAPASITAS BATERAI

Perlu diketahui pada variabel baterai ialah voltage dan
kapasitas. Voltage (tegangan) adalah perbedaan tegangan antara kutub positif dan kutub
negatif yang memiliki satuan V(Voltage). Perbedaan tegangan ini yang menyebabkan
arus dapat mengalir. Sedangkan yang dimaksud dengan kapasitas adalah isi baterai.
Dua varibel yang sangat penting dan saling berkaitan satu sama lainnya, yaitu waktu dan
kuat arus. Kapasitas mempunyai satuan AH(Ampere Hour). Ampere merupakan satuan
kuat arus dan hour adalah s

G. REAKSI ELEKTROKIMIA PADA BATERAI BASAH

 Elemen dibedakan menjadi dua, yaitu elemen primer dan elemen sekunder.
Elemen primer adalah elemen yang setelah habis muatannya tidak dapat diisi kembali.
Contohnya elemen voltage dan batu baterai. Elemen sekunder adalah elemen yang
setelah habis muatannya dapat diisi kembali. Contohnya akumulator (aki). Pada elemen
voltage, baterai, dan akumulator terdapat tiga bagian utama, yaitu 1) anode, elektrode
positif yang memiliki potensial tinggi, 2) katode, elektrode negatif yang memiliki potensial
rendah, dan 3) larutan elektrolit, cairan yang dapat menghantarkan arus listrik.
Akumulator sering disebut aki. Elektrode akumulator baik anode dan katode
terbuat dari timbal (Cu) berpori. Bagian utama akumulator, yaitu :
o Kutup positif (anode) terbuat dari timbal dioksida (PbO2),
o Kutub negatif (katode) terbuat dari timbal murni (Pb),
o Larutan elektrolit terbuat dari asam sulfat (H2SO4) dengan kepekatan 30%.
Lempeng timbal dioksida dan timbal murni disusun saling bersisipan akan
membentuk satu pasang sel akumulator yang saling berdekatan dan dipisahkan oleh
bahan penyekat berupa isolator. Beda potensial yang dihasilkan setiap satu sel
akumulator 2 volt. Dalam kehidupan sehari-hari, ada akumulator 12 volt yang digunakan
untuk menghidupkan starter mobil atau untuk menghidupkan lampu sein depan dan
belakang mobil. Akumulator 12 volt tersusun dari 6 pasang sel akumulator yang disusun
seri. Kemampuan akumulator dalam mengalirkan arus listrik disebut kapasitas
akumulator yang dinyatakan dengan satuan Ampere Hour (AH). Kapasitas akumulator
60 AH artinya akumulator mampu mengalirkan arus listrik 1 ampere yang dapat bertahan
selama 60 jam tanpa pengisian kembali.
Penjelasan prinsip kerja elektrokimia yaitu elemen voltage disimpan pada wadah
yang diisi larutan asam sulfat (H2SO4) dan dua logam tembaga (Cu) dan seng (Zn).
Bagian utama elemen Voltage, yaitu 1) kutub positif (anode) terbuat dari tembaga (Cu),
2) kutub negatif (katode) terbuat dari seng (Zn), 3) larutan elektrolit terbuat dari asam
sulfat (H2SO4).
Lempeng tembaga memiliki potensial tinggi, sedangkan lempeng seng memiliki
potensial rendah. Ketika kedua lempeng logam dihubungkan melalui lampu, maka lampu
akan menyala. sehingga membuktikan adanya arus listrik yang mengalir pada lampu.
Ketika lampu menyala, larutan elektrolit akan bereaksi dengan logam tembaga maupun
seng akan menghasilkan sejumlah elektron yang mengalir dari seng menuju tembaga.
 Gambar 14 : Lampu Menyala

Reaksi kimia pada elemen Volta adalah sebagai berikut.

o Pada larutan elektrolit terjadi reaksi H2SO4 → 2H+ + SO2–4
o Pada kutub positif terjadi reaksi Cu + 2H+ → polarisasi H2
o Pada kutub negatif terjadi reaksi Zn + SO4 → ZnSO4+ 2e

Kondisi baterai terjadi reaksi. Reaksi kimia pada elemen Voltage akan
menghasilkan gelembung-gelembung gas hidrogen (H2). Gas hidrogen tidak dapat
bereaksi dengan tembaga, sehingga gas hidrogen hanya menempel dan menutupi
lempeng tembaga yang bersifat isolator listrik. Dan dapat menyebabkan terhalangnya
aliran elektron dari seng menuju tembaga maupun arus listrik dari tembaga menuju seng.
Peristiwa tertutupnya lempeng tembaga oleh gelembung-gelembung gas hidrogen
disebut polarisasi. Adanya polarisasi gas hidrogen pada lempeng tembaga menyebabkan
elemen Voltage mampu mengalirkan arus listrik hanya sebentar. Tegangan yang
dihasilkan setiap elemen Voltage sekitar 2,1 volt.
Proses pengosongan, pada saat akumulator digunakan, terjadi perubahan energi
kimia menjadi energi listrik dan terjadi perubahan anode, katode dan elektrolitnya. Pada
anode terjadi perubahan yaitu timbal dioksida (PbO2) menjadi timbal sulfat (PbSO4).
Perubahan yang terjadi pada katode adalah timbal murni (Pb) menjadi timbal sulfat
(PbSO4). Adapun pada larutan elektrolit terjadi perubahan, yaitu asam sulfat pekat
menjadi encer, karena pada pengosongan akumulator terbentuk air (H2O). Susunan
akumulator adalah sebagai berikut.
o Kutub positif (anode) terbuat dari timbal dioksida (PbO2).
o Kutub negatif (katode) terbuat dari timbal murni (Pb).
o Larutan elektrolit terbuat dari asam sulfat (H2SO4) dengan kepekatan 30%.
Ketika akumulator digunakan, terjadi reaksi antara larutan elektrolit dengan timbal
dioksida dan timbal murni sehingga menghasilkan elektron dan air. Reaksi kimia pada
akumulator yang dikosongkan adalah sebagai berikut.
o Elektrolit : H2SO4 →2H+ + SO4 2
o Anode: PbO2 + 2H+ + 2e + H2SO4 →PbSO4 + 2H2O
o Katode : Pb + SO 42 → PbSO4
Pada saat akumulator digunakan, baik anode maupun katode perlahan - lahan
akan berubah menjadi timbal sulfat (PbSO4). Jika hal itu terjadi, maka kedua kutubnya
memiliki potensial sama dan arus listrik berhenti mengalir. Terbentuknya air pada reaksi
kimia menyebabkan kepekatan asam sulfat berkurang, sehingga mengurangi massa
jenisnya. Keadaan ini dikatakan akumulator kosong (habis).
Proses pengisian akumulator, akumulator termasuk elemen sekunder, sehingga
setelah habis bisa diisi kembali. Pengisian akumulator sering disebut penyetruman
akumulator. Pada saat penyetruman akumulator terjadi perubahan energi listrik menjadi
energi kimia. Perubahan yang terjadi pada anode, yaitu timbal sulfat (PbSO4) berubah
menjadi timbal dioksida (PbO2). Perubahan pada anode, yaitu timbal sulfat (PbSO4)
berubah menjadi timbal murni (Pb). Kepekatan asam sulfat akan berubah dari encer
menjadi pekat, karena ketika akumulator disetrum terjadi penguapan air. Untuk
menyetrum akumulator diperlukan sumber tegangan DC lain yang memiliki beda
potensial yang lebih besar. Misalnya akumulator 12 volt kosong harus disetrum dengan
sumber arus yang tegangannya lebih dari 12 volt. Kutub - kutub akumulator dihubungkan
dengan kutub sumber tegangan. Kutub positif sumber tegangan dihubungkan dengan
kutub positif akumulator. Adapun, kutub negatif sumber tegangan dihubungkan dengan
kutub negatif akumulator. Rangkaian ini menyebabkan aliran elektron sumber tegangan
DC berlawanan dengan arah aliran elektron akumulator. Bagaimanakah cara menyetrum
akumulator lihat pada gambar di bawah ini :

Gambar 15 : Cara Menyetrum aki

Elektron - elektron pada akumulator dipaksa kembali ke elektrode akumulator

semula, sehingga dapat membalik reaksi kimia pada kedua elektrodenya. Agar hasil
penyetruman akumulator lebih baik, maka arus yang digunakan untuk mengisi kecil dan
waktu pengisian lama. Besarnya arus listrik diatur dengan reostat. Pada saat pengisian
terjadi penguapan asam sulfat, sehingga menambah kepekatan asam sulfat dan
permukaan asam sulfat turun. Oleh sebab itu, perlu ditambah air akumulator kembali.
Lihat gambar cara penambahan air aki di bawah ini.
 Gambar 16 : Cara Penambahan Air Aki

Susunan akumulator yang akan disetrum (diisi) dalam keadaan masih kosong,
yaitu
o Kutub positif (anode) terbuat dari timbal dioksida (PbSO4),
o Kutub negatif (katode) terbuat dari timbal murni (PbSO4),
o Larutan elektrolit terbuat dari asam sulfat (H2SO4) encer.
Reaksi kimia saat akumulator diisi, yaitu
o Pada elektrolit : H2SO4 →2H+ + SO4 2
o Pada anode : PbSO4 + SO4 2– + 2H2O→ PbO2 + 2H2SO4
o Pada katode: PbSO4 + 2H+ → Pb + H2SO4
Jadi, saat penyetruman akumulator pada prinsipnya mengubah anode dan katode
yang berupa timbal sulfat (PbSO4) menjadi timbal dioksida (PbO2) dan timbal murni (Pb).

H. REAKSI ELEKTROKIMIA PADA BATERAI KERING

Elemen kering disebut juga baterai. Elemen kering pertama kali dibuat oleh
Leclance. Bagian utama elemen kering adalah
o Kutub positif (anode) terbuat dari batang karbon (C),
o Kutub negatif (katode) terbuat dari seng (Zn),
o Larutan elektrolit terbuat dari amonium klorida (NH4Cl),
o Dispolarisator terbuat dari mangan dioksida (MnO2).
Baterai disebut elemen kering, karena elektrolitnya merupakan campuran antara
serbuk karbon, batu kawi, dan salmiak yang berwujud pasta (kering). Batang karbon
(batang arang) memiliki potensial tinggi, sedangkan lempeng seng memiliki potensial
rendah. Jika kedua elektrode itu dihubungkan dengan lampu maka lampu akan menyala.
Hal ini membuktikan adanya arus listrik yang mengalir pada lampu. Ketika lampu
menyala, larutan elektrolit akan bereaksi dengan seng. Adapun, reaksi kimia pada batu
baterai adalah sebagai berikut.
o Pada larutan elektrolit terjadi reaksi Zn + 2NH4Cl → Zn2+ + 2Cl + 2NH3 + H2 (ditangkap
dispolarisasi)
 o Pada dispolarisator terjadi reaksi H2 + 2MnO2 → Mn2O3 + H2O

Reaksi kimia pada batu baterai akan menghasilkan gelembung-gelembung gas

hidrogen (H2). Gas hidrogen akan ditangkap dan bereaksi dengan dispolarisator yang
berupa mangan dioksida (MnO2) menghasilkan air (H2O), sehingga pada batu baterai
tidak terjadi polarisasi gas hidrogen yang mengganggu jalannya arus listrik. Bahan yang
dapat menghilangkan polarisasi gas hidrogen disebut dispolarisator. Adanya bahan
dispolarisator pada batu baterai, menyebabkan arus listrik yang mengalir lebih lama.
Setiap batu baterai menghasilkan tegangan 2,1 volt. Elemen kering (batu baterai) banyak
dijual di toko karena memiliki keunggulan antara lain tahan lama (awet), praktis karena
bentuk sesuai kebutuhan, dan tidak membasahi peralatan karena elektrolitnya berupa
pasta karena sifatnya kering.

I. CARA MEMBACA KODE BATERAI

Setiap aki punya kode yang bisa dilihat langsung pada akinya.
Perbedaan standar bisa dilihat pada letak kepala aki (kutub): tenggelam untuk aki tipe
DIN dan muncul untuk aki tipe JIS (lebih tinggi).
1. Japan Industrial Standard (JIS)
2. Deutsches Institut für Normung (DIN)

Gambar 17 : Aki Japan Industrial Standard (JIS)

Contoh 1: Aki NS40ZLS

o N = Normal
o S = pengurangan daya aki sebesar 20%
o 40 = daya utama aki
o Z = penambahan daya aki sebesar 10% setelah dikurangi 20% (huruf S pertama)
o L = left, artinya pole (kepala aki / kutub negatif) [-]) berada di sebelah kiri.
Tanpa kode ini pole pasti berada di sebelah kanan.
o S = aki memiliki kutub ukuran besar
Jadi aki NS40ZLS mempunyai daya: 40Ah – 20% + 10% = 32 Ah dengan pole
sebelah kiri dan kepala aki besar.

Contoh 2: Aki N 40
o Daya utama 40Ah
o Kepala aki besar, walaupun tidak memiliki kode S dibelakangnya.
Hal ini karena huruf awalnya bukan NS.
Contoh lain:
o Aki NS 40: kapasitas 32 Ah
o Aki NS 40 Z: kapasitas 35 Ah
o Aki NS 40 ZS: kapasitas 35 Ah dengan kepala aki besar
Sekarang ini kode di atas mengalami perubahan menjadi lebih simpel. Seperti NS
40 menjadi 32B20R, artinya:
o 32 : kapasitas aktual aki 32 Ah
o B : kode baterai
o 20 : panjang aki 20cm
o R : posisi pole di sebelah kanan

Gambar 18 : Aki Deutsches Institut für Normung (DIN)

Aki DIN banyak digunakan untuk mobil buatan Eropa. Aki ini menggunakan kode
5 digit angka. Tapi yang perlu diperhatikan hanya 3 digit angka di depan. Cara
membacanya:
o Angka I 5 menjadi 0
o Angka I 6 menjadi 1
o Angka I 7 menjadi 2

Contoh: Aki 54533

A. Angka I 5: menjadi angka 0
B. Angka II & III 45 = tetap angka 45
Kapasitas (daya) aki adalah 045 Ah = 45 Ah
Contoh lain: Aki 73530
Kapasitas aki adalah: 235 Ah.

Kode Produksi Aki

* Aki Yuasa
Menggunakan penomoran 7 digit. Dua nomor pertama adalah kode hari, dua
angka berikut tanda bulan produksi, dua angka berikut tahun produksi, dan angka terakhir
kode negara produksi. Contoh: Kode tanggal 2106049
Artinya aki ini diproduksi hari ke-21, di bulan ke-6, di tahun 2004, dan diproduksi di
Indonesia.

Contoh : 65D26R
o 65 = kapasitas baterai (AH)
o D = lebar x tinggi (yang memiliki nilai 173 x 204 mm)
o 26= panjang baterai (cm)
o R = Kutub negatif ada disamping kanan (-)

NS70
o N = Normal
o S = pengurangan daya aki sebesar 20%
o 70 = daya utama aki
Jadi NS70 = 65 AH = 12 V (DC)

J. PEMERIKSAAN VOLUME LARUTAN ELEKTROLIT

Upper level = jumlah air aki maksimum

Lower level = jumlah air aki minimum

K. PENGUKURAN BERAT JENIS ELEKTROLIT BATERAI

Gambar 19 : Hydrometer
Gambar 20 : Mengukur Berat Jenis Air Aki

Gambar 21 : Mengukur Berat Jenis Air Aki

 Gambar 22 : Hydrometer Tanda Hijau, Putih dan Merah

Pengukuran dengan hydrometer

Kondisi isian B. J. Elektrolit ( <= Tegangan
baterai Kg/I ) sel
Penuh 1,26 – 1,28 2,12
Sedang 1,24 – 1,25
Kosong 1,08 – 1,1 1,75

Kerusakan sel akibat pensulfatan

Jika baterai dibiarkan terlalu lama tanpa diisi, maka akan terbentuk kristal – kristal sulfat
yang halus. Tapi karena elektrolit tidak dapat menguap, maka barulah kristal – kristal itu
berubah menjadi kristal timbel sulfat yang kasar. Kejadian yang demikian disebut
pensulfatan.
Pensulfatan bisa menyebabkan pertambahan tahanan dalam dan akan menghalang –
halangi reaksi kimia dalam baterai. Jika dalam keadaan pensulfatan ini baterai diisi
dengan arus, maka baterai menjadi panas dan tegangan tiba – tiba naik secara tajam

S O A L
Baterai 12 volt dipakai selama 20 jam dengan pemberian arus konstan 4 Ampere,
tegangan akan turun 10,5 volt.
Hitunglah besar kapasitas baterai tersebut.
U = 12 V
t = 20 jam
J =4A
U2 = 10,5 V
Penyelesaian :Kapasitas : P = I x t = 4 x 2 = 80 AH

Sebuah mobil sedang diparkir di pinggir jalan. Mobil tersebut menyalakan lampu besar
12 V/80 W, lampu kota (total) 20 W. Hitunglah waktu pengosongan jika kapasitas baterai
tersebut 84 AH.
Penyelesaian :Daya lampu total
 V = 12 V Pt = P1 + P2
P1 = 80 W = 80 + 20
P2 = 20 W = 100 W
Q = 84 AH

L. PENGUKURAN TEGANGAN BATERAI

Gambar 23 : Mengukur Voltage Baterai menggunakan Volt Meter

Gambar 24 : Membaca Voltage

Kapasitasbaterai
 Besaranuntukmenyatakanjumlahmuatanlistrik yang
terkandungdalambateraidisebutkapasitas.Hal
inijugamenentukanbesarkecilnyaukuransuatubaterai.
Kapasitasbateraitergantungpada :massaaktipdalam plat – plat baterai, jumlahelemen –
elemen , Luaspenampangpelatbaterai yang terendamdalamelektrolitbaterai

Kapasitas = Ampere x Jam ( AH )

Disingkat Q=Ixt
Dimana : Q = Kapasitas (I x t)
I = Aruspemakaian
T = Waktu

Kapasitasspesifik
kapasitasspesifikditentukanolehbesarnyaaruspemakaiselama 20 jam (10 jam)
sehinggateganganselturunmenjadi 1,75 volt.

Beratjeniselektrolit
Beratjeniselektrolit ()
dapatdijadikanpetunjukuntukmengetahuikondisiisianbaterai.Sebagaialatpengukurberatje
nisinidigunakanhidrometer.
Jikadarihasilpengontrolanberatjenisantarasel yang satudan yang lain
terdapatperbedaanlebihdari 0,025 Kg/I, makahalitudisebabkanketidak-
samaantinggielektrolitnyalagi.
Jikaberatjenisnyaterlalurendah,
makatelahterjadihubungansingkatataubateraisudahtuaatauterlalukehabisanarus.
Semakin lama bateraidipakai, semakinbanyakkandungan air di dalamelektrolitnya,
akibatnyasemakinkecil / rendahberatjeniselektrolittersebut.
Bilaketinggianelektrolitpadatandanyaterlalurendah, makabateraiharusditambahdengan
air suling.

M. PENGUKURAN ARUS LISTRIK BATERAI

Peserta diklat bisa mengukur arus listrik menggunakan amperemeter.
Ampere meter berfungsi untuk mengukur kuat arus listrik yang mengalir pada baterai.

N. PERMASALAHAN PADA BATERAI MOBIL

Baterai sering bermasalah pada terminal mengecil, terminal terjadi dioksidasi, soak, tidak
bisa menyimpan arus listrik, pecah, terbakar dan baterai menguap.
O. PERBAIKAN BATERAI
TUJUAN PEMBELAJARAN :
Peserta bisa menservis baterai, mengukur arus, mengukur tegangan dan mengukur berat
jenis air baterai.
 ALAT
 Kotak alat
 Kotak plastik (bak)
 Kuas
 Kaca mata
 Volmeter
 Hidrometer
 Amperemeter (200 A)
 Sikat baja

BAHAN
 Lap
 Air suling
 Vet vaselin
 Baterai

P. CARA PERAWATAN BATERAI

Pengisian lebih dari dua baterai

Pengisian baterai yang lebih dari satu buah dapat dilakukan
dengan dua metode, yaitu :
1) Merangkai secara Paralel
2) Merangkai secara seri
Rangkaian Paralel 2 baterai
1) Buka sumbat bateri tempatkan sumbat pada wadah khusus
agar tidak tercecer. Pelepasan sumbat ini dengan tujuan untuk
sirkulasi uap yang dihasilkan elektrolit saat pengisian, dan
menghindarai tekanan pada sel baterai akibat gas yang
dihasilkan
 Gambar 25 : Pengisian 2 baterai secara parallel

2) Hubungkan kabel positip baterai 1 dengan terminal positip

baterai 2 kemudian hubungkan dengan klem positip baterai
charger. Demikian pula untuk terminal negatif. Hati-hati jangan
sampai terbalik, bila terbalik akan timbul percikan api, bila
dipaksa baterai akan rusak, pada battery charger model
tertentu dilengkapi dengan indicator, dimana bila pemasangan
terbalik akan muncul bunyi peringatan.
3) Hubungkan battery charger dengan sumber listrik 220 V
4) Pilih selector tegangan sesuai dengan tegangan baterai, misal
baterai 12 V maka selector digerakan kearah 12 V.
5) Hidupkan battery charger, dan setel besar arus sesuai dengan
kapasitas baterai
6) Besar arus merupakan jumlah arus yang dibutuhkan untuk
baterai 1 dan baterai 2. misalnya untuk mengisi dua baterai 50
AH dibutuhkan arus pengisian sebesar 10% x(2 x50)) = 10 A.,
84
mengisi baterai 50 AH dan 40 AH maka diperlukan arus sebesar
10 % x (40+50) = 9 A.
7) Setel waktu yang diperlukan untuk pengisian (untuk battery
charging yang dilengkapi timer), bila tidak dilengkapi maka
catat waktu mulai proses pengisian. Waktu yang diperlukan
sesuai dari hasil pengukuran berat jenis elektrolit masingmasing
baterai.
8) Bila pengisian sudah selasai, maka mematikan battery charger,
9) Lepas klep battery charger pada terminal baterai, lakukan
terminal negatip dahulu, klem jangan dilepas saat battery
charge masi hidup, sebab akan terjadi percikan api pada
terminal sat dilepas dan menimbulkan ledakan pada baterai
akibat uap baterai terbakar. Uap baterai adalah gas hydrogen
yang mudah terbakar dan mudah meledak.
Rangkaian Seri 2 baterai
1) Buka sumbat bateri tempatkan sumbat pada wadah kusus agar
tidak tercecer. Pelepasan sumbat ini dengan tujuan untuk
sirkulasi uap yang dihasilkan elektrolit saat pengisian, dan
menghindarai tekanan pada sel baterai akibat gas yan

dihasilkan.

PLN
220 V AC

Gambar 26 : Pengisian 2 baterai secara seri

2) Hubungkan kabel positip baterai 1 dengan terminal positip

baterai 2 kemudian hubungkan dengan klem positip battery
charger. Demikian pula untuk termianal negatip. Hati-hati
jangan sampai terbalik, bila terbalik akan timbul percikan api,
bila dipaksa baterai akan rusak, pada battery charger model
tertentu dilengkapi dengan indicator, dimana bila pemasangan
terbalik akan muncul bunyi peringatan.
3) Hubungkan battery charger dengan sumber listrik 220 V
4) Pilih selector tegangan sesuai dengan total tegangan baterai,
misal 2 baterai 12 V dirangkai seri maka tegangan menjadi 24
V maka selector digerakan kearah 24 V.
5) Hidupkan battery charger, dan setel besar arus sesuai dengan
kapasitas baterai yang paling kecil. Misalkan besar untuk
mengisi dua baterai 50 AH dibutuhkan arus pengisian sebesar
10% x 50 = 5 A., mengisi baterai 50 AH dan 40 AH maka
diperlukan arus sebesar yang digunakan 10 % x 40 AH = 4 A.
6) Setel waktu yang diperlukan untuk pengisian (untuk battery
charging yang dilengkapi timer), bila tidak dilengkapi maka
catat waktu mulai proses pengisian. Waktu yang diperlukan
sesuai dari hasil pengukuran berat jenis elektrolit masingmasing
baterai.
7) Bila pengisian sudah selasai, maka mematikan battery charger,
8) Lepas klep battery charger pada terminal baterai, lakukan
terminal negatip dahulu, klem jangan dilepas saat battery
charge masi hidup, sebab akan terjadi percikan api pada
terminal saat dilepas dan menimbulkan ledakan pada baterai
akibat uap baterai terbakar. Uap baterai adalah gas hydrogen
yang mudah terbakar dan mudah meledak.

Kelebihan dan Kelemahan Metode Mengisi Baterai Seri

dan Paralel
Metode mengeisi baterai lebih dari satu memiliki kelemahan dan
kelebihan masing-masing.
Kelebihan utama pengisian dengan parallel adalah:
1) tegangan pengisian rendah yaitu 12 V, sehingga rancangan
trafo yang digunakan lebih sederhana.
2) Tetap aman meskipun kapasitas baterai tidak sama
Kelemahan:
1) Tidak mampu menentukan dengan pasti berapa besar arus
yang mengalir ke tiap baterai, sehingga sulit menentukan
waktu pengisian yang tepat
2) Arus listrik yang dialirkan merupakan arus total pengisian,
sehingga arusnya yang mengalir cukup besar sehingga kabel
maupun klem buaya untuk pengisian harus berukuran besar.
Kelebihan rangkaian seri:
1) Mampu menentukan dengan pasti berapa besar arus yang
mengalir ke tiap baterai, sehingga dapat menentukan waktu
pengisian dengan tepat
2) Arus listrik yang dialirkan besarnya sama untuk semua baterai,
sehingga muda ditentukan waktu pengisiannya.
3) Besar arus pengisian normal berdasarkan kapasitas baterai
yang paling kecil, sehingga arus pengisian kecil dan kabel
maupun klem buaya yang digunakan untuk pengisian dapat
dengan ukuran lebih kecil.
Kelemahan:
1) Tegangan pengisian merupakan total tegangan baterai yang
diisi, misal 4 baterai 12V, berarti tegangan pengisian sebesar 48
V.

2) Tidak tepat digunakan untuk baterai yang kapasitasnya

bervariasi, sebab harus mengikuti arus pengisian baterai yang
kapasitas kecil, sehingga untuk baterai yang kapasitasnya besar
waktu pengisian terlalu lama, dan bila mengikuti baterai
kapasitas besar maka pada baterai yang kapasitasnya kecil
akan mengalami over charging sehingga baterai cepat rusak.
Dengan demikian metode ini kurang tepat untuk baterai dengan
kapasitas yang jauh berbeda.
Pengisian cepat
Pengisian cepat adalah pengisian dengan arus yang sangat
besar. Besar pengisian tidak boleh melebihi 50% dari kapasitas
baterai, dengan demikian untuk baterai 50 AH, besar arus
pengisian tidak boleh melebihi 25 A.
Prosedur pengisian cepat sebenarnya sama dengan
pengisian normal, yang berbedah adalah besar arus pengisian
yang diatur sangat besar. Selain itu juga factor resiko yang jauh
lebih besar, sehingga harus dilakukan dengan ektra hati-hati.
Contoh saat pengisian normal sumbat baterai tidak dilepas tidak
menimbulkan masalah yang serius sebab temperature pengisian
relative rendah sehingga uap elektrolit sangat kecil, berbedah
dengan pengisian cepat dimana arus yang besar menyebabkan
temperature elektrolit sangat tinggi sehingga penguapan sangat
besar, bila sumbat tidak dilepas kotak baterai dapat melengkung
akibat tekanan gas dalam sel baterai yang tidak mampu keluar
akibat lubang ventilasi kurang.

Gambar 45. Pengisian cepat diatas kendaraan

Pengisian cepat sering dilakukan untuk membantu
kendaraan yang mogok atau sedang dalam proses perbaikan,
sehingga baterai tidak diturunkan dari kendaraan. Pada kasus
pengisian cepat di atas kendaraan yang perlu diingat adalah lepas
kabel baterai negatip sebelum melakukan pengisian, hal ini
disebabkan saat pengisian cepat tegangan dari battery charging
lebih besar dari pengisian normal, kondisi ini potensial merusak
komponen elektronik dan diode pada alternator.

Perawatan baterai yang baik akan memperpajang usia

baterai, sebab dengan perawatan yang baik kekurangan elektrolit
baterai dapat dihindari, korosi pada terminal baterai dapat dicegah.
Perawatan baterai meliputi pekerjaan membersihkan
terminal baterai, memeriksa isi dan berat jenis elektrolit baterai ,
menambah isi baterai bila kurang dan mengisi baterai. Pengisian
dapat dilakukan dengan pengisian normal atau pengisian cepat.
Besar arus pengisian normal adalah 10 % dari kapasitas, arua
pengisian cepat maksimal 50% dari kapasitas baterai. Pengisian cepat bila tidak terpaksa
jangan dilakukan sebab resiko lebih
besar dan baterai cepat rusak. Pengisian cepat dengan baterai
yang tidak diturunkan dari kendaraan dapat merusak sistem
elektronik dan diode alaternator, sehingga kabel baterai harus
dilepas sebelum pengisian dilakukan.
Pengisian baterai dengan 2 baterai atau lebih dapat
dilakukan secara seri maupun parallel. Masing-masing metode
mempunyai kelebihan masing-masing, namun metode serii lebih
baik karena waktu pengisian dapat ditentukan dengan tepat dan
besar arus pengisian kecil.

Diposting 24th March 2015 oleh MATSUANI

2
Lihat komentar
1.

Randi doang4 Januari 2016 18.18

bisa di unduh tidak filenya

Balas

2.

ISMANU R14 Januari 2017 04.52

ijin copas mas bro....salam

Balas
 AUTOMOTIVE ENGINEER

 Klasik

 Kartu Lipat

 Majalah

 Mozaik

 Bilah Sisi

 Cuplikan

 Kronologis

MAY
14

PEMBELAJARAN KOOPERATIF JIGSAW (PKJ) PADA

MATA PELAJARAN TEKNIK OTOMOTIF TUNE UP
MOTOR DIESEL SMK NEGERI 6 MALANG
PEMBELAJARAN KOOPERATIF JIGSAW (PKJ) PADA MATA PELAJARAN TEKNIK OTOMOTIF TUNE
UP MOTOR DIESEL SMK NEGERI 6 MALANG

Oleh : Matsuani

Universitas Negeri Malang

Email : matsuanimatsuani@gmail.com ; HP: 085646491246

Abstrak : Dalam proses pembelajaran praktikum tune up motor diesel siswa lebih cenderung pasif
sedangkan guru sebagai pusat dalam proses pembelajaran belum mampu memunculkan interaksi yang
proaktif, yaitu interaksi antara siswa dengan siswa atau siswa dengan guru.

Penelitian ini bertujuan untuk mengungkap perbedaan hasil belajar siswa yang menggunakan metode
pembelajaran secara konvensional dengan hasil belajar siswa yang menggunakan metode jigsaw.

MAY
14
Hubungan Tes Unjuk Kerja Industri dan Tes Unjuk Kerja Sekolah Terhadap Ujian
Nasional Teori Kejuruan SMK di Malang
Hubungan Tes Unjuk Kerja Industri dan Tes Unjuk Kerja Sekolah terhadap Ujian Nasional Teori Kejuruan
SMK

Oleh : Matsuani

Universitas Negeri Malang

E-mail:matsuanimatsuani@gmail.com. HP. 085646491246

Abstrak: Sinkronisasi proses pembelajaran dan evaluasi pembelajaran saat ini sedang diabaikan oleh
pemerintah, hal ini terkait dengan kondisi industri yang begitu pesat perkembangannya serta kualitas
guru yang belum mampu menjawab tantangan dunia industri.

MAY
14

Kontribusi Tes Unjuk Kerja Industri dan Tes Unjuk Kerja Sekolah Terhadap Uji
Kompetensi Keahlian SMK Se-Kota Malang
Kontribusi Tes Unjuk Kerja Industri dan Tes Unjuk Kerja Sekolah

Terhadap Uji Kompetensi Keahlian SMK Se-Kota Malang

Oleh : Matsuani

Universitas Negeri Malang

E-mail:matsuanimatsuani@gmail.com. HP.

MAY
14

LOWONGAN KERJA
LOWONGAN KERJA

AVAN ELEKTRONICS INTERNATIONAL

JL.IR RAIS NO43A TANJUNGREJO SUKUN MALANG KOTA.

1. Marketing ALAT-ALAT ELEKTRONIK (15 Orang).

Produk Kami (Power Bank Tenaga Surya, Lampu Remote, Lampu LED garansi 1 tahun, Alat Pijat,
Lampu Belajar, Gantungan Kunci Siul, ATK, Tirai Magnet, dll)

2. Syarat :

-Yang Memiliki keinginan penghasilan

-Tidak Perlu memiliki kendaraan jika tidak ada

Minat Hubungi : 085646491246

JAM KERJA (1). Part time / Jam kerja bebas dan (2).

MAY
4

KESELAMATAN KESEHATAN KERJA (K3) DAN HIGIENE SANITASI

https://e.edim.co/18839915/buku_k3_dan_higiene_sanitasidoc.pdf?Expires=1430716366&Signature=NK
POP6XNXV4xcssmZzkjXTb8VpbeBFRhI7CXBakBVc~0JSMvUTxtU4U~iP07Pwjy45UmKdjhN2RDo1fee6
BrJrMYh3m-4MHC5sNwW4Z-hxtAOundn1Ex9TD9bbCx-
GfALjOJx6vaLF8HAQFYrFeZOObiO1HzaCcivieNHQdBxAl3y2RuIMFII1QVRyNKYOGvr3dww2x13VlFsN
QeCrX~6-ujbt6xG3XI6BxdNEZb6-npkkLVNRIR4QSlWdfh3qJpcBSo~bbTTomL~ePe2jzzyH-
bwnARh5EM9MHukrGPOF745zzkR2V-n72b9mw00wC-gLhDMFIIIuGvmjyTOpxPKg__&Key-Pair-
Id=APKAIJNVNRBLLSTGN23Q

MAY
4

edmodo.com
edmodo.com

APR
25

BENGKEL ROTARI FAKULTAS TEKNIK UNIVERSITAS NEGERI MALANG : SEPEDA

MOTOR

APR
24

KANGEAN : SUMENEP : PKMM : SEPEDA MOTOR : KOLO KOLO : PELATIHAN

KANGEAN PKMM

KANGEAN PELATIHAN SEPEDA MOTOR

ANTUSIAS PESERTA PKMM KANGEAN

FOKUS PESERTA PKMM KANGEAN

MATERI PKMM KANGEAN

PRAKTIK SEPEDA MOTOR DI KANGEAN

PRAKTIK SEPEDA MOTOR DI KANGEAN

MATSUANI : ARISKA : HABIBI : ANWAR

FOTO BERSAMA KANGEAN KOLO-KOLO

FOTO BERSAMA KANGEAN RUMAH WATI

FOTO BERSAMA KANGEAN RUMAH WATI

FOTO BERSAMA KANGEAN PASANG BANNER

MAKAN KANGEAN CITY

CEK PERALATAN KANGEAN PKMM

APR
3

BUKA MATA DAN BUKA HATI: SURAT TERBUKA UNTUK PRESIDEN RI,
GUBERNUR JATIM DAN BUPATI SUMENEP
PERIHAL : SURAT TERBUKA

KEPADA YTH : PRESIDEN RI, GUBERNUR JATIM DAN BUPATI SUMENEP

“PEMERINTAH PRESIDEN RI, GUBERNUR JATIM DAN BUPATI SUMENEP: SEJAHTERAKAN

RAKYAT KEPULAUAN ATAU PULAU KANGEAN MENJADI KABUPATEN KANGEAN

Catatan penting : pemerintah Wajib peduli terhadap rakyatnya yaitu harus menyelesaikan persoalan yang
ada dikepulauan tidak hanya duduk di kantor saja atau tidur nyenyak dirumah, jika blusukan tidak hanya
di sekitar rumah tapi utama kepulauan untuk memahami pemerataan perlakuan

APR
2

MENGELOLA PROSES PENGEMBANGAN KURIKULUM BAHAN

MENGELOLA PROSES PENGEMBANGAN KURIKULUM BAHAN

Satu hanya untuk meninjau banyak tahapan yang terlibat dalam pengembangan materi kurikulum untuk
menyadari bahwa proses ini cukup kompleks. Namun, jika bahan berkualitas akan dikembangkan, semua
tahapan harus menerima pertimbangan. Ini, itu penting bagi mereka yang menyediakan kepemimpinan
dalam pengembangan bahan untuk menggabungkan teknik manajemen suara ke dalam tahap
perkembangan indetified sebelumnya.





Memuat
Tema Tampilan Dinamis. Diberdayakan oleh Blogger.
