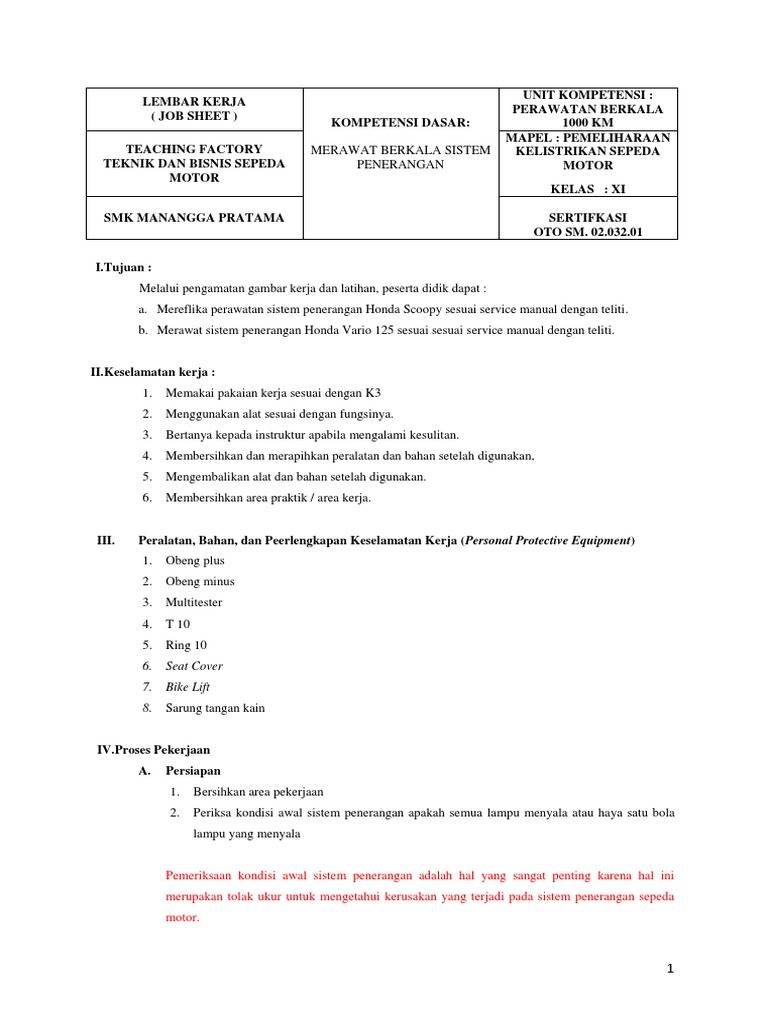

UNIT KOMPETENSI :

LEMBAR KERJA
PERAWATAN BERKALA
( JOB SHEET )
KOMPETENSI DASAR: 1000 KM
MAPEL : PEMELIHARAAN
TEACHING FACTORY MERAWAT BERKALA SISTEM KELISTRIKAN SEPEDA
TEKNIK DAN BISNIS SEPEDA PENERANGAN MOTOR
MOTOR
KELAS : XI

SMK MANANGGA PRATAMA SERTIFKASI

OTO SM. 02.032.01

I.Tujuan :
Melalui pengamatan gambar kerja dan latihan, peserta didik dapat :
a. Mereflika perawatan sistem penerangan Honda Scoopy sesuai service manual dengan teliti.
b. Merawat sistem penerangan Honda Vario 125 sesuai sesuai service manual dengan teliti.

II.Keselamatan kerja :
1. Memakai pakaian kerja sesuai dengan K3
2. Menggunakan alat sesuai dengan fungsinya.
3. Bertanya kepada instruktur apabila mengalami kesulitan.
4. Membersihkan dan merapihkan peralatan dan bahan setelah digunakan,
5. Mengembalikan alat dan bahan setelah digunakan.
6. Membersihkan area praktik / area kerja.

III. Peralatan, Bahan, dan Peerlengkapan Keselamatan Kerja (Personal Protective Equipment)
1. Obeng plus
2. Obeng minus
3. Multitester
4. T 10
5. Ring 10
6. Seat Cover
7. Bike Lift
8. Sarung tangan kain

IV.Proses Pekerjaan
A. Persiapan
1. Bersihkan area pekerjaan
2. Periksa kondisi awal sistem penerangan apakah semua lampu menyala atau haya satu bola
lampu yang menyala

Pemeriksaan kondisi awal sistem penerangan adalah hal yang sangat penting karena hal ini
merupakan tolak ukur untuk mengetahui kerusakan yang terjadi pada sistem penerangan sepeda
motor.

1
B. Prosedur Pekerjaan
1. Memeriksa Kondisi Bola lampu
1. Posisikan sepeda motor pada bike lift, kemudian angkat sepeda motor (Honda Vario 125)
dengan sangat hati-hati. Perhatikan titik-titik angkat pada kendaraan !
2. Lepas Cover depan sepeda motor dengan sangat hati-hati. Perhatikan baut pengikat cover
depan !
3. Lepas bola lampu
4. Periksa kondisi bola lampu (putus tidaknya filamen dengan pocket tester)
Putus → Ganti

Sebelum pemakaian, setel pocket tester, jarum pada posisi “0” dan range “Ω×1”.

a. Sambungkan posisi positive pocket

tester keterminal “1” dan kabel negative
tester ke terminal “2”, dan periksa
kondisi bohlam.

b. Pasangkan kabel positive tester ke

terminal “1” dan kabel negative tester
ke terminal "3", dan periksa kondisi
bohlam.

c. Jika salah satunya tidak ada hubungan,

bohlam dalam kondisi putus, Ganti
bohlam.

2. Memeriksa kondisi konektor bola lampu

A. Periksa konektor bola lampu (dari penyambungan dengan pocket tester)
Tidak terhubung → Ganti

Periksa semua konektor dari sistem sambungan sama halnya dengan pemeriksaan bola
lampu.
a. Pasang pocket tester pada kabel yang berhubungan dengan konektor bola lampu

2
b. Periksa sistem penyambungan konektor, jika tidak ada hubungan ganti komponen
bola lampu.
c. Periksa saklar dimmer yang berhubungan dengan konektor bola lampu

d. Periksa konektor kunci kontak

3
PEMERIKSAAN SISTEM PENERANGAN
Catatan:Sebelum troubleshooting, lepas komponen-komponen dibawah ini:
1. Jok/tempat duduk
2. Unit lensa depan

4
 Hasil Pemeriksaan/
No Pekerjaan Keterangan/ Tindak lanjut
Pekerjaan

1 Bohlam dan socket bohlam Putus/ Tidak *)

2 Fuse Putus/ Tidak *)

3 Battery Cukup/ Kurang *)

4 Kunci kontak/main switch Bagus/ Tidak *)

5 Saklar dimmer Bagus/ Tidak *)

6 Kabel sistem penerangan Bagus/ Tidak *)

*) Coret yang tidak sesuai dengan kondisi hasil pemeriksaan

Catatan/ Kesimpulan keseluruhan hasil pekerjaan :
....................................................................................................................................................................................
....................................................................................................................................................................................
....................................................................................................................................................................................
....................................................................................................................................................................................
........................................................................................................................................................................... .........
....................................................................................................................................................................................
....................................................................................................................................................................................
.............................................................................................................................................. ......................................
....................................................................................................................................................................................
....................................................................................................................................................................................
