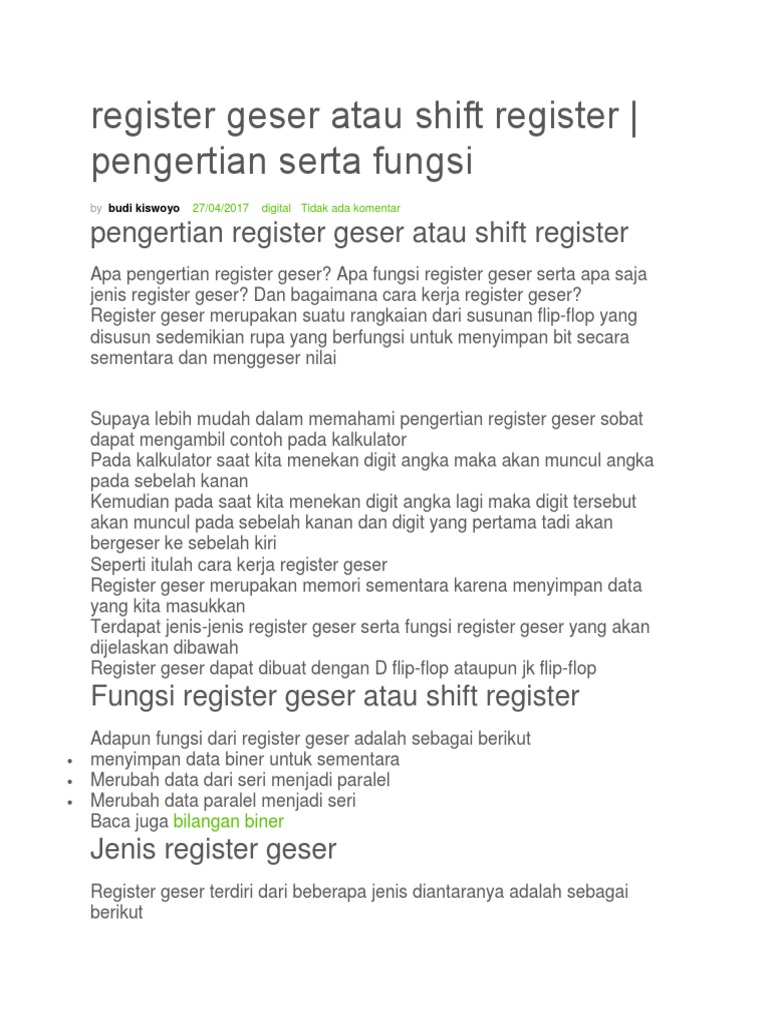

register geser atau shift register |

pengertian serta fungsi


by budi kiswoyo 27/04/2017 digital Tidak ada komentar

pengertian register geser atau shift register


Apa pengertian register geser? Apa fungsi register geser serta apa saja
jenis register geser? Dan bagaimana cara kerja register geser?
Register geser merupakan suatu rangkaian dari susunan flip-flop yang
disusun sedemikian rupa yang berfungsi untuk menyimpan bit secara
sementara dan menggeser nilai

Supaya lebih mudah dalam memahami pengertian register geser sobat


dapat mengambil contoh pada kalkulator
Pada kalkulator saat kita menekan digit angka maka akan muncul angka
pada sebelah kanan
Kemudian pada saat kita menekan digit angka lagi maka digit tersebut
akan muncul pada sebelah kanan dan digit yang pertama tadi akan
bergeser ke sebelah kiri
Seperti itulah cara kerja register geser
Register geser merupakan memori sementara karena menyimpan data
yang kita masukkan
Terdapat jenis-jenis register geser serta fungsi register geser yang akan
dijelaskan dibawah
Register geser dapat dibuat dengan D flip-flop ataupun jk flip-flop
Fungsi register geser atau shift register
Adapun fungsi dari register geser adalah sebagai berikut
 menyimpan data biner untuk sementara
 Merubah data dari seri menjadi paralel
 Merubah data paralel menjadi seri
Baca juga bilangan biner
Jenis register geser
Register geser terdiri dari beberapa jenis diantaranya adalah sebagai
berikut
Register SISO (Serial Input Serial Output)
register siso adalah register geser dengan masukan berupa data seri dan
dikeluarkan secara seri
Contoh rangkaian register siso dengan menggunakan d flip-flop

rangkaian register siso dengan d flip-flop

Register SIPO (Serial Input Paralel Output)


Register sipo adalah register geser dengan masukan data seri dan
dikeluarkan secara paralel
Register geser sipo dapat digunakan untuk merupakan data serial menjadi
data paralel
Contoh rangkaian register sipo adalah sebagai berikut

Register PISO (Paralel Input Serial Input)


Register Piso adalah jenis register geser dengan masukan data paralel dan
dikeluarkan secara seri

Register piso dapat digunakan untuk merubah data paralel menjadi data
serial
Contoh rangkaian register piso adalah sebagai berikut
rangkaian register piso dengan d flip-flop

Register PIPO (Paralel Output Paralel Input)


Register pipo adalah register geser dengan masukan data secara paralel
dan dikeluarkan secara paralel
Contoh rangkaian register pipo adalah sebagai berikut

rangkaian register geser pipo dengan d flip-flop


Register geser sering diaplikasikan pada rangkaian dot matriks, 7 segment,
ataupun lcd dengan menggunakan teknik scanning
Silahkan sobat baca juga artikel 7 menampilkan angka pada 7 segment
Dengan teknik scanning maka kita dapat menghemat jumlah saluran yang
digunakan
