1.

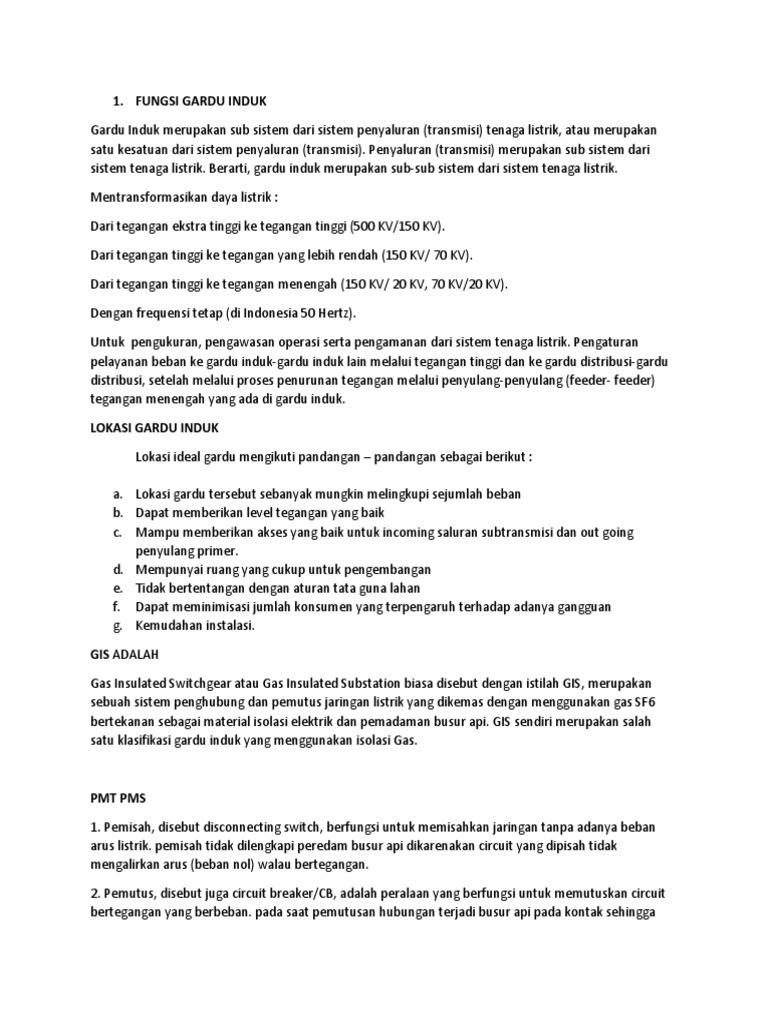

FUNGSI GARDU INDUK

Gardu Induk merupakan sub sistem dari sistem penyaluran (transmisi) tenaga listrik, atau merupakan
satu kesatuan dari sistem penyaluran (transmisi). Penyaluran (transmisi) merupakan sub sistem dari
sistem tenaga listrik. Berarti, gardu induk merupakan sub-sub sistem dari sistem tenaga listrik.

Mentransformasikan daya listrik :

Dari tegangan ekstra tinggi ke tegangan tinggi (500 KV/150 KV).

Dari tegangan tinggi ke tegangan yang lebih rendah (150 KV/ 70 KV).

Dari tegangan tinggi ke tegangan menengah (150 KV/ 20 KV, 70 KV/20 KV).

Dengan frequensi tetap (di Indonesia 50 Hertz).

Untuk pengukuran, pengawasan operasi serta pengamanan dari sistem tenaga listrik. Pengaturan
pelayanan beban ke gardu induk-gardu induk lain melalui tegangan tinggi dan ke gardu distribusi-gardu
distribusi, setelah melalui proses penurunan tegangan melalui penyulang-penyulang (feeder- feeder)
tegangan menengah yang ada di gardu induk.

LOKASI GARDU INDUK

Lokasi ideal gardu mengikuti pandangan – pandangan sebagai berikut :

a. Lokasi gardu tersebut sebanyak mungkin melingkupi sejumlah beban

b. Dapat memberikan level tegangan yang baik
c. Mampu memberikan akses yang baik untuk incoming saluran subtransmisi dan out going
penyulang primer.
d. Mempunyai ruang yang cukup untuk pengembangan
e. Tidak bertentangan dengan aturan tata guna lahan
f. Dapat meminimisasi jumlah konsumen yang terpengaruh terhadap adanya gangguan
g. Kemudahan instalasi.

GIS ADALAH

Gas Insulated Switchgear atau Gas Insulated Substation biasa disebut dengan istilah GIS, merupakan
sebuah sistem penghubung dan pemutus jaringan listrik yang dikemas dengan menggunakan gas SF6
bertekanan sebagai material isolasi elektrik dan pemadaman busur api. GIS sendiri merupakan salah
satu klasifikasi gardu induk yang menggunakan isolasi Gas.

PMT PMS

1. Pemisah, disebut disconnecting switch, berfungsi untuk memisahkan jaringan tanpa adanya beban
arus listrik. pemisah tidak dilengkapi peredam busur api dikarenakan circuit yang dipisah tidak
mengalirkan arus (beban nol) walau bertegangan.

2. Pemutus, disebut juga circuit breaker/CB, adalah peralaan yang berfungsi untuk memutuskan circuit
bertegangan yang berbeban. pada saat pemutusan hubungan terjadi busur api pada kontak sehingga
diperluan peredam busur api (dari minyak atau gas). CB biasanya dalam suatu kompartemen tertutup
yang diinjeksikan gas atau diredam minyak untuk mengatasi busur api yang muncul saat pelepasan
beban

SCADA (kependekan dari Supervisory Control And Data Acquisition) adalah sistem kendali industri
berbasis komputer yang dipakai untuk pengontrolan suatu proses, seperti: proses industri: manufaktur,
pabrik, produksi, generator tenaga listrik.

Pemahaman tentang switch yard, pada umumnya adalah :

Jika komponen utama gardu induk terpasang di area terbuka yang luas, maka disebut switch yard.

Jika komponen utama gardu induk terpasang di area terbatas (sempit) dan di dalam gedung, maka
disebut switchgear.

Sebenarnya yang dimaksud switchgear, adalah peralatan yang ada di switc yard.

Jadi yang dimaksud switch yard, adalah nama yang diperuntukkan bagi gardu konvensional.

Sedangkan switchgear, adalah nama yang diperuntukkan bagi Gas Insulated Substation (GIS).

Relay differensial merupakan suatu relay yang prinsip kerjanya berdasarkan kesimbangan (balance),
yang membandingkan arus-arus sekunder transformator arus (CT) terpasang pada terminal-terminal
peralatan atau instalasi listrik yang diamankan

Relai jarak atau distance relay digunakan sebagai pengaman utama (main protection) pada Suatu sistem
transmisi, baik SUTT maupun SUTET, dan sebagai cadangan atau backup untuk seksi didepan. Relai jarak
bekerja dengan mengukur besaran impedansi. Relai jarak mengukur tegangan pada titik relai dan arus
gangguan yang terlihat dari relai, dengan membagi besaran tegangan dan arus, maka impedansi sampai
titik terjadinya gangguan dapat ditentukan.

PLC (Power Line Carrier) adalah suatu system yang memanfaatkan jaringan listrik sebagai media
komunikasi baik untuk Pusat Kontrol, Pembangkit dan Gardu Induk. Jadi kabel transmisi bukan hanya
membawa sinyal listrik (50Hz – 60Hz) tetapi juga membawa sinyal komunikasi (40KHz – 500KHz). Salah
satu kelebihan dari PLC ini adalah kemampuannya untuk bisa digunakan dalam jarak yang sangat
jauh(beberapa ratus kilometer) tanpa menggunakan repeater.

Sinyal PLC disisipkan pada saluran transmisi melalui perangkat PLC Coupling. Biasanya perangkat ini
terdiri dari Coupling Capasitor (CC) atau Capacitive Voltage Transformer (CVT) dan PLC Line Trap jenis
DLTC. PLC Coupling ini berguna untuk menolak frekwensi sinyal listrik (50Hz-60Hz) dan meluluskan
frekwensi sinyal komunikasi (40KHz-500KHz), serta melindungi perangkat dari Transient Overvoltage
yang disebabkan switching maupun petir.

Sakelar PMT Minyak

Sakelar PMT ini dapat digunakan untuk memutus arus sampai 10 kA dan pada rangkaian bertegangan
sampai 500 kV. Pada saat kontak dipisahkan, busur api akan terjadi didalam minyak, sehingga minyak
menguap dan menimbulkan gelembung gas yang menyelubungi busur api, karena panas yang
ditimbulkan busur api, minyak mengalami dekomposisi dan menghasilkan gas hydrogen yang bersifat
menghambat produksi pasangan ion. Oleh karena itu, pemadaman busur api tergantung pada
pemanjangan dan pendinginan busur api dan juga tergantung pada jenis gas hasil dekomposisi minyak.

Gambar 1. Pemadaman busur api pada pemutus daya minyak

Gas yang timbul karena dekomposisi minyak menimbulkan tekanan terhadap minyak, sehingga minyak
terdorong ke bawah melalui leher bilik. Di leher bilik, minyakini melakukan kontak yang intim dengan
busur api. Hal ini akan menimbulkan pendinginan busur api, mendorong proses rekombinasi dan
menjauhkan partikel bermuatan dari lintasan busur api.

Minyak yang berada diantara kontak sangat efektif memutuskan arus. Kelemahannya adalah minyak
mudah terbakar dan kekentalan minyak memperlambat pemisahan kontak, sehingga tidak cocok untuk
sistem yang membutuhkan pemutusan arus yang cepat. Sakelar PMT Minyak

Sakelar PMT ini dapat digunakan untuk memutus arus sampai 10 kA dan pada rangkaian bertegangan
sampai 500 kV. Pada saat kontak dipisahkan, busur api akan terjadi didalam minyak, sehingga minyak
menguap dan menimbulkan gelembung gas yang menyelubungi busur api, karena panas yang ditimbulkan
busur api, minyak mengalami dekomposisi dan menghasilkan gas hydrogen yang bersifat menghambat
produksi pasangan ion. Oleh karena itu, pemadaman busur api tergantung pada pemanjangan dan
pendinginan busur api dan juga tergantung pada jenis gas hasil dekomposisi minyak.
 Gambar 1. Pemadaman busur api pada pemutus daya minyak
Gas yang timbul karena dekomposisi minyak menimbulkan tekanan terhadap minyak, sehingga minyak
terdorong ke bawah melalui leher bilik. Di leher bilik, minyakini melakukan kontak yang intim dengan
busur api. Hal ini akan menimbulkan pendinginan busur api, mendorong proses rekombinasi dan
menjauhkan partikel bermuatan dari lintasan busur api.
Minyak yang berada diantara kontak sangat efektif memutuskan arus. Kelemahannya adalah minyak
mudah terbakar dan kekentalan minyak memperlambat pemisahan kontak, sehingga tidak cocok untuk
sistem yang membutuhkan pemutusan arus yang cepat.

Relay Buchollz berfungsi untuk mengamankan trafo dari gangguan internal trafo yang menimbulkan gas
dimana gas tersebut timbul akibat adanya hubung singkat di dalam trafo atau akibat busur di dalam
trafo.

Relay Jansen adalah relay yang digunakan untuk mengamankan trafo dari gangguan di dalam tap
changer yang menimbulkan gas. Relay ini dipasang pada pipa yang menuju konservator. Cara kerja pada
prinsipnya sama dengan relay bucholz akan tetapi hanya punya satu kontak tripping.

Panel Kontrol merupakan bagian yang berfungsi mengontrol bagian-bagian lain yang membutuhkan
control sistem pada sebuah Gardu Induk. Panel Kontrol juga berfungsi untuk memonitor kondisi dari
Gardu Induk. Panel Kontrol berisi indikator-indikator, meter-meter, tombol-tombol komando dan lain-
lain, yang berfungi untuk mendukung kegiatan yang ada di dalam Kontrol Panel.

Komponen penyusun Panel Kontrol

1.Transmission Line Control Panel Transmission Line Panel Control merupakan bagian dari panel kontrol
yang berfungsi untuk mentransmisikan atau menyalurkan arus dari saluran transmisi ke beban melalui
panel control.

2.Transformator control panel (TL control panel). Transformator Panel control ini berfungsi untuk
mengatur besarnya arus dan tegangan yang diminta oleh beban dimana tegangan tersebut akan
diturunkan sehingga saat tegangan dari saluran transmisi masuk ke control panel maka tegangan yang
keluar akan diatur oleh transformator sehingga tegangan yang diminta sesuai dengan permintaan beban
setiap rumah.
3.Fault recorder control panel. Sistem perekam/recorder yang berfungsi untuk memberikan data-data
yang berhasil direkam pada waktu sebelum, selama dan sesudah peralatan yang dimonitor mengalami
gangguan/anomali. Data hasil rekaman tersebut menjadi sangat penting karena dapat digunakan untuk
menganalisa penyebab dan akibat gangguan/anomali yang terjadi dan bahkan dapat menentukan
langkah-langkah antisipasi agar gangguan/anomali yang sifatnya merusak peralatan atau mengganggu
operasional dan pelayanan tidak terjadi lagi.

4.KWH METER Merupakan sebuah perangkat yang didesain guna merekam aktivitas konsumsi energy
listrik. Dalam perkembangannya KWH meter konvensional yang masih mengunakan piringan berputar
telah banyak diganti dengan pemanfaaatan digital elektronik, baik untuk konsumsi 1 fasa maupun 3 fasa

Kotak Hubung Terbuat untuk kelas 3-30 kV dan dipakai untuk pusat beban atau pusat daya (power
centre). Karakteristiknya adalah bahwa : -

Bagian yang bertegangan tidak boleh terbuka (exposed) –

Ganggguan tidak akan meluas sebab rangkaiannya terbagi dalam satuan-satuan. -
Luas instalasi kecil dalam pemasangan,perluasan dan pemindahan instalasimudah -
Kehandalannya tinggi karena pemasangannya sempurna dipabrik.

Lemari hubung diklasifikasikan oleh perbedaan-perbedaan sistem rilnya ke dalam jenis-jenis ril tunggal,
ril rangkap dan ril penyimpang (bypass). Untuk rangkaian pemakaian gardu induk sendiri jenis yang
sering dipakai adalah yang paling sederhana yakni jenis ril tunggal.

Switchboard adalah unit switchgear yang berbentuk box atau lemari hubung (cubicle) bagian utama
pada system tenaga listrik yang berfungsi untuk mengoperasikan beban dan jaringan

Papan Hubung Bagi Perlengkapan Hubung Bagi (PHB) dan Kendali ialah suatu perlengkapan atau
peralatan listrik yang berfungsi sebagai pengendali, pengubung dan pelindung serta membagi tenaga
listrik dari sumber tenaga listrik seperti; pembangkit, gardu induk, gardu distribusi dan transformator ke
saluran pelayanan atau ke pelanggan.
