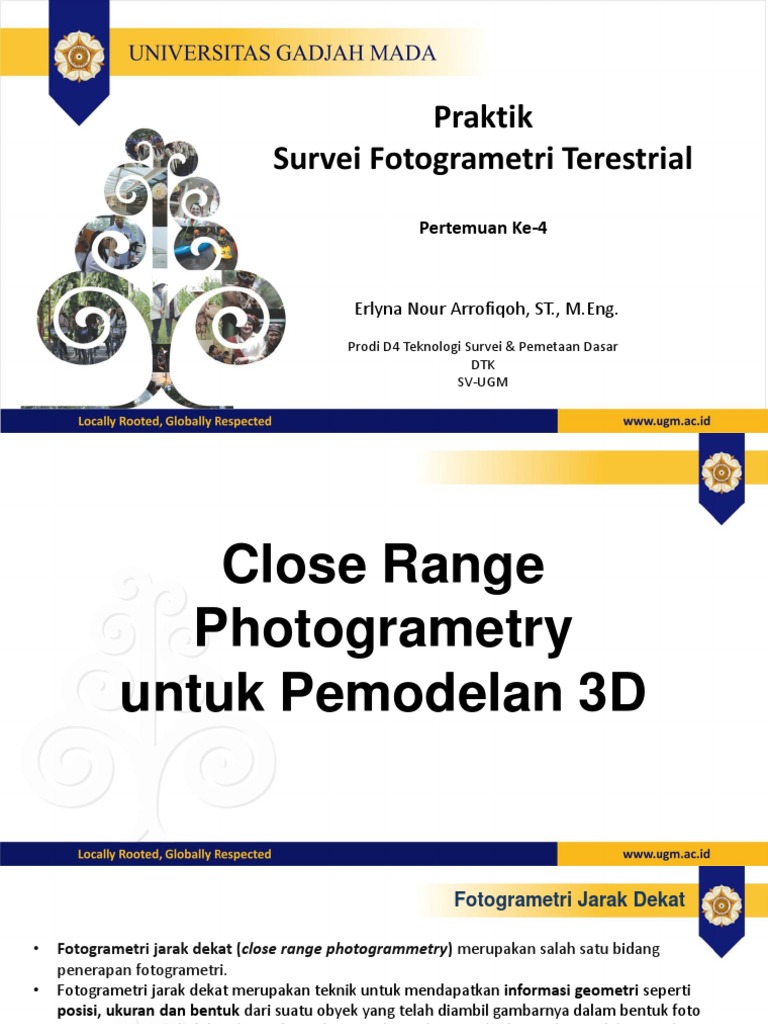

Praktik

Survei Fotogrametri Terestrial

Pertemuan Ke-4

Erlyna Nour Arrofiqoh, ST., M.Eng.

Prodi D4 Teknologi Survei & Pemetaan Dasar
DTK
SV-UGM
 Close Range
Photogrametry
untuk Pemodelan 3D
 Fotogrametri Jarak Dekat

• Fotogrametri jarak dekat (close range photogrammetry) merupakan salah satu bidang
penerapan fotogrametri.
• Fotogrametri jarak dekat merupakan teknik untuk mendapatkan informasi geometri seperti
posisi, ukuran dan bentuk dari suatu obyek yang telah diambil gambarnya dalam bentuk foto
• Fotogrametri jarak dekat dapat digunakan untuk perekaman objek yang berjarak kurang dari 300
meter.
• Teknik ini memiliki kelebihan yaitu jika objek yang akan diukur sulit untuk dijangkau dan memiliki
dimensi yang sangat kecil, selain itu metode ini juga memerlukan biaya yang relatif lebih kecil
karena jenis kamera yang digunakan adalah dengan menggunakan kamera non metrik.
• Dari hasil pengukuran dengan metode fotogrammetri jarak dekat dapat diperoleh model 3D
• Dalam bidang geodesi-gematika, metode fotogrametri jarak dekat ini banyak dimanfaatkan untuk
memberikan informasi jarak, luas, volume.
• Fotogrametri jarak dekat banyak diaplikasikan dalam berbagai bidang non topografi seperti dalam
bidang arsitektur, arkeologi, forensik, medis, deformasi, industri dan lainnya.
 Foto 2D Menjadi Model 3D

• Dari dua buah foto yang bertampalan yang dihasilkan dari dua posisi
pemotretan yang berbeda, akan dapat dibentuk sebuah model 3D.
• Model ini direpresentasikan oleh titik-titik tiga dimensi (x, y, z).
 Foto 2D Menjadi Model 3D

• Untuk dapat membentuk model tiga dimensi tersebut diperlukan suatu proses
hitungan fotogrametri seperti orientasi dalam, orientasi luar, dan orientasi absolut.
• Untuk mendapatkan restitusi dari titik tiga dimensi, dibutuhkan perpotongan antara
dua sinar (dari foto ke titik obyek)
• Untuk beberapa kasus, dua buah foto saja tidak cukup untuk merekonstruksi obyek
yang kompleks, sehingga dibutuhkan lebih banyak foto untuk mencakup seluruh
bagian obyek
• Foto dengan berbagai macam kombinasi posisi dari menyebar, horizontal, vertikal atau
miring dapat digunakan.
 Praktikum membuat Model 3D
Data set

Contoh Model 3D
Objek Sederhana

Proses pemodelan 3D
 Praktikum membuat Model 3D

Video Tutorial :
https://www.photomodeler.com/downloads/tutorials/pre-
2019/media/PointsWalkthrough/PointsWalkthrough.html
 Tugas Individu
• Membuat pemodelan objek 3D sederhana berbentuk kotak (objek bebas, ex : kardus).
• Jumlah foto yang dipakai 4 foto objek dan 8 foto objek (objek yang sama)
• Olah foto tersebut dengan kondisi :
1. Dengan kalirasi kamera
2. Tanpa kalibrasi kamera
Tampilkan nilai residual (RMS) – Perbandingan ukuran model 3D versus aslinya
• Pengambilan foto dapat menggunakan kamera (bagi yang ada kamera) atau
menggunakan handphone
• Software yang digunakan Photomodeler
• Tugas Laporan dikumpulkan dengan nama TI_M4_Nama format *.pdf dan hasil
pemotretan objek menggunakan kamera/handphone format *.jpg dengan nama
Foto_TI_M4_Nama. Batas waktu pengumpulan Selasa, 13 Oktober 2020 pukul 18.00
WIB
• Laporan diketik sesuai dengan format laporan yang terdapat di ELOK. Bagian langkah
kerja dilakukan step by step cara pengolahan data dengan software.
 Tugas Kolaboratif

• Setiap mahasiswa menterjemahkan 3 halaman pada buku Close Range

Photogrammetry- Principles, Techniques, and Applications di Chapter 3 Imaging
technology halaman 97-195.
• Urutannya sesuai dengan urutan alfabet nama mahasiswa dari A-Z (sudah dibuatkan
tempat untuk mengerjakan - klik pada outline masing-masing nama mahasiswa,
kerjakan di bawah outline tersebut).
• Dalam membuat review disertai gambar yang sesuai dengan yang ada di buku (apabila
terdapat gambar)
• Mahasiswa menerjemahkan bagian masing-masing dan dapat mengoreksi bagian
teman lain apabila perkerjaan teman di rasa kurang tepat. Pengubahan tersebut harus
atas ijin dari mahasiswa yang bersangkutan.
• Tugas kolaboratif dikerjakan pada halaman berikut : http://ugm.id/2cl atau
https://docs.google.com/document/d/1dP9NOqzn9HpWqflxBwwu0xPCiHo6XmbJRhl5
GG7iNaE/edit?usp=sharing
TERIMAKASIH
