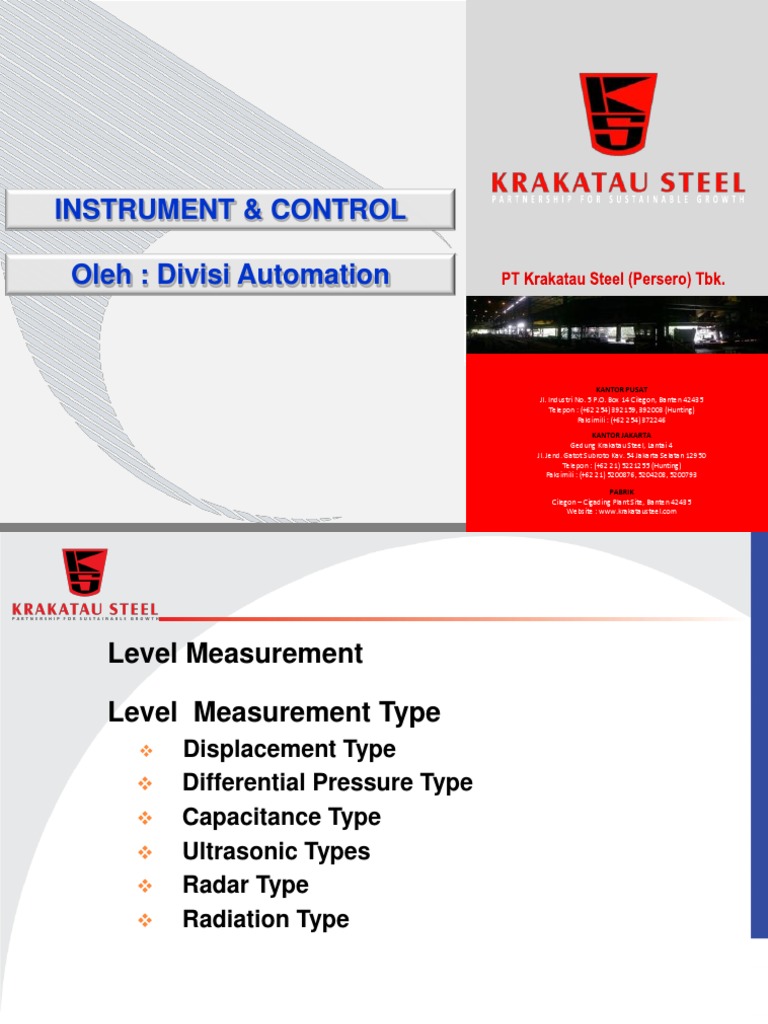

INSTRUMENT & CONTROL

Oleh : Divisi Automation

KANTOR PUSAT
Jl. Industri No. 5 P.O. Box 14 Cilegon, Banten 42435
Telepon : (+62 254) 392159, 392003 (Hunting)
Faksimili : (+62 254) 372246

KANTOR JAKARTA
Gedung Krakatau Steel, Lantai 4
Jl. Jend. Gatot Subroto Kav. 54 Jakarta Selatan 12950
Telepon : (+62 21) 5221255 (Hunting)
Faksimili : (+62 21) 5200876, 5204208, 5200793

PABRIK
Cilegon – Cigading Plant Site, Banten 42435
Website : www.krakatausteel.com
1
Level Measurement

Level Measurement Type

 Displacement Type
 Differential Pressure Type
 Capacitance Type
 Ultrasonic Types
 Radar Type
 Radiation Type

2
Level Measurement

Hal – hal yang harus diperhatikan dalam pemilihan metoda

pengukuran Level.
• Level range
• Fluida characteristic
Temperature
Pressure
Specific gravity
Apakah fluida bersih ,kotor, Vapors, solids, dll.
• Efek korosif.
• Apakah fluida kecenderungan menempel.
• Apakah fluida turbulent disekitar area pengukuran.

3
Level Measurement

Displacement Type

Prinsip Operasi
Prinsip kerja alat ini yaitu jika sebuah pelampung
diapungkan pada permukaan fluida, maka pelampung
akan naik dan turun mengikuti gerakan dari permukaan
fluida yang bersangkutan.
Selanjutnya dengan suatu mekanisme, pergerakan
pelampung ini dapat ditranslasikan kedalam alat ukur
displacer level berdasarkan prinsip Archimedes.

4
Displacement Type

External installation

Internal installation

5
Displacement Type
Kelebihan
1. Akurasinya tinggi
2. Handal pada liquid yang bersih.
3. Dapat dipasang internal atau eksternal.
4. Pemasangan external dapat di blok dengan valve untuk maintenance.

Kekurangan
1. Range terbatas (level > 48 inches sukar ditangani).
2. Biaya meningkat untuk unit eksternal sehubungan dengan pressure rating
meningkat.
3. External units kemungkinan memerlukan pemanas (heating) untuk
menghindari pembekuan (freezing).
4. External units kemungkinan menghasilkan kesalahan disebabkan
perbedaan temperature antara fluida didalam vessel dengan fluida di dalam
level chamber.

6
Level Measurement

Differential Pressure Type

Prinsip Operasi
Differential pressure (DP) didasarkan pada prinsip
“hydrostatic head”. Prinsip ini mengatakan bahwa pada setiap
titik di dalam fluida yang diam (static), gaya yang bekerja
padanya adalah sama, tetapi hanya bergantung pada tinggi
kolom fluida di atas titik yang bersangkutan. Oleh karena itu
hydrostatic head sering dinyatakan dalam satuan tekanan

Persamaan Hydrostatic head : P = ρ . g . H

Dimana :
P = tekanan “ hydrostatic head “
ρ = fluid density
g = gravity acceleration constant (9.81 m/s2 or 32.2 ft/s2)
h = level fluid.

7
 Level Measurement
Differential Pressure Type
Nonsealed system
Kontak langsung dengan fluida
D/P cell Transmitter
D/P Cell pengkuran Level
Kelebihan
1. Akurasi baik
2. Range level yang lebar.
3. Tersedia banyak material
konstruksi.
4. Dapat dibersihkan (dipurge)
5. Biaya awal : sedang (moderat).
6. Dapat diisolasi dan zero ditempat.
Kekurangan
1. Kesalahan (error) oleh density
yang bervariasi.
2. Lead line / impuls line (low
pressure) tidak dibutuhkan pada
aplikasi atmospheric.
3. Heating pada lead line
4. Perbersihan material sulit.
8
Level Measurement

Differential Pressure Type

Kelebihan
Sealed system 1. Purge tidak diperlukan
2. Baik untuk slurry dan material
Untuk memenuhi aplikasi pengukuran korosif.
level yang sulit 3. Range pengukuran : lebar.
misalnya pada material seperti slurry 4. Akurasi : sedang ~ tinggi
dan high viscous. 5. Dapat digunakan untuk vessel
yang terbuka atau tertutup.
6. Baik temperature relative tinggi.
7. Pemasangan simple dan mudah.
Kekurangan
1. Tidak bisa maintenance tanpa
shutdown
2. Density bervariasi menyebabkan
error.
D/P Cell Transmitter ·

D/P Cell untuk level

9
Level Measurement

Capacitance Type

Prinsip Operasi
Tangkai metal dari elektroda bertindak sebagai satu plate dari kapasitor
dan dinding tangki bertindak sebagai plate yang lain. Ketika level fluida
naik, udara atau gas yang semula melingkupi electroda akan
digantikan oleh fluida yang mempunyai konstanta dielektik (dielectric
constant) yang berbeda, sehingga suatu perubahan didalam nilai
kapasitor terjadi sebab dielektrikum antara plat telah berubah.
RF (Radio Frequerncy) capacitance instrument mendeteksi perubahan
tersebut dan mengkonversinya kedalam suatu sinyal keluaran secara
proporsional.

10
Level Measurement

Capacitance Type Continuous Measurement

Keuntungan
1. Biaya pemasangan awal : sedang
2. Akurasi ; sedang
3. Dapat digunakan pada high temperature dan high
pressure.
4. Dapat digunakan untuk services polymer dan
slurry.
Kekurangan
1. Membutuhkan kalibrasi khusus.
2. Terpengaruh oleh density bervariasi dari material
yang diukur.
3. Pembacaan error ketika terjadi coating pada
probe.

11
Level Measurement

Capacitance Type Point Measurement

Keuntungan
1. Biaya pengadaan awal : rendah
2. Mudah untuk dipasang
3. Tidak ada part yang bergerak.
4. Bermanfaat untuk aplikasi material berisi
powder, butiran, solid, slurry dan corosif
Kekurangan
1. Akurasi dipengaruhi oleh karakteristik
material.
2. Coating pada probe menyusahkan pada
beberapa design.

12
Level Measurement

Ultrasonic Type

Prinsip Operasi

Ultrasonic transmitter bekerja dengan

prinsip pemancaran gelombang suara
dari peizo electric transducer kedalam
vessel yang berisi material proses.
Alat ini mengukur lama waktu yang
dibutuhkan gelombang suara yang
dipantulkan kembali ke transducer.

13
Level Measurement

Ultrasonic Type

Keuntungan
1. Membutuhkan sedikit maintenance.
2. Teknologi Non-contact
3. Mudah dipasang dan dikalibrasi
4. Akurasi baik
5. Pengukuran level material powder, fluida dan slurry.
Kekurangan
1. Tidak dapat beroperasi pada vakum dan tekanan
tinggi.
2. Range Temperature dan Pressure terbatas.
3. Harga relative tinggi.
4. Posisi sangat sensitive

14
Level Measurement

Radar Type
Prinsip Operasi

Level dari cairan diukur dengan gelombang micro

yang dipancarkan dari antena di bagian puncak
tanki ke arah cairan.
Setelah gelombang micro dipantulkan oleh
permukaan cairan, maka antena menerima
gelombang micro tersebut.
Jarak dari meter gauge ke permukaan cairan (d)
adalah sebanding dengan waktu tempuh
gelombang micro (t).
Frekuensi yang digunakan adalah 5.8 GHZ ( 6.3
GHZ di AS).

15
Level Measurement

Radar Type

Kelebihan
1. Teknologi : Non-contact
2. Akurasi : tinggi

Kekurangan
1. Biaya pengadaan awal : tinggi
2. Pressure rating : terbatas
3. Tidak dapat mengukur interface

16
Level Measurement

Radiation Type

Radio isotop yang digunakan pada pengukuran level akan memancarkan

energi pada suatu tingkat rate yang konstan secara acak.
Radiasi gamma adalah sumber yang secara umum digunakan untuk
nucleonic level gauging.
Panjang gelombang pendek dan energi yang tinggi dari radiasi gamma
menembus dinding vessel dan media proses.
Sebuah detektor di sisi yang lain dari vessel mengukur kekuatan bidang
radiasi dan menyimpulkan level di dalam vessel.

17
Level Measurement

Radiation Type
Continuous Systems
Kelebihan
1. Sedikit maintenance.
2. Mudah di-retrofit
3. Reliability tinggi.
Kekurangan
1. Biaya : tinggi
2. Memerlukan perijinan
3. Berbahaya (perlu penangan Point Measurement
kusus)

18
