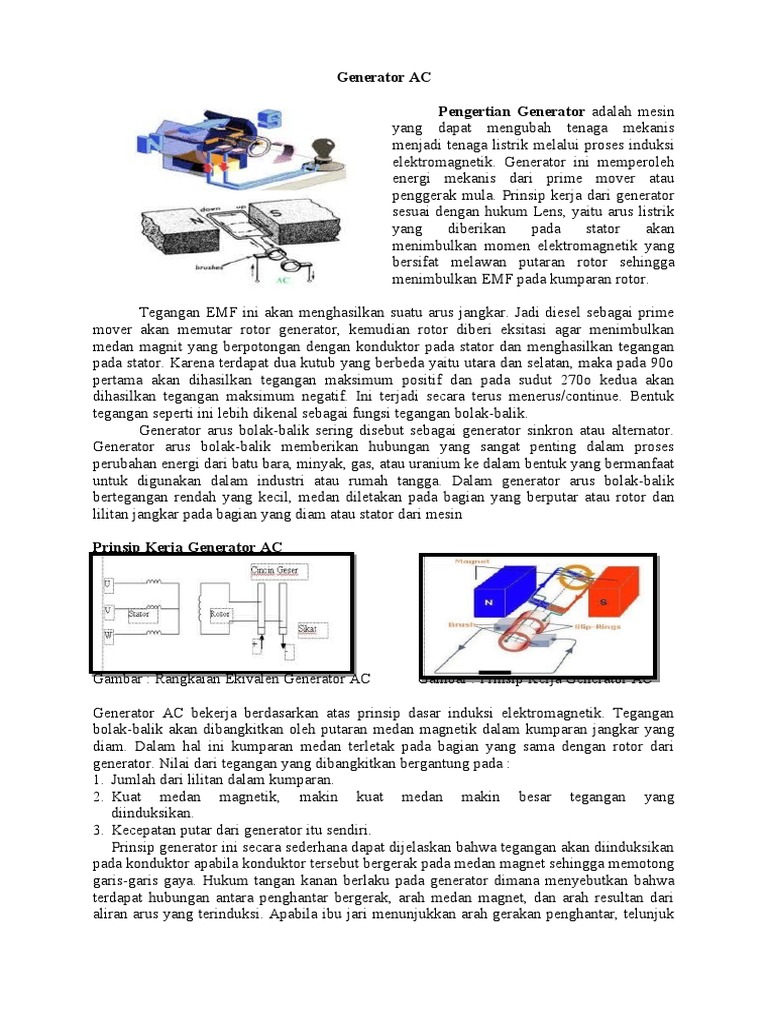

Generator AC

Pengertian Generator adalah mesin


yang dapat mengubah tenaga mekanis
menjadi tenaga listrik melalui proses induksi
elektromagnetik. Generator ini memperoleh
energi mekanis dari prime mover atau
penggerak mula. Prinsip kerja dari generator
sesuai dengan hukum Lens, yaitu arus listrik
yang diberikan pada stator akan
menimbulkan momen elektromagnetik yang
bersifat melawan putaran rotor sehingga
menimbulkan EMF pada kumparan rotor.

Tegangan EMF ini akan menghasilkan suatu arus jangkar. Jadi diesel sebagai prime
mover akan memutar rotor generator, kemudian rotor diberi eksitasi agar menimbulkan
medan magnit yang berpotongan dengan konduktor pada stator dan menghasilkan tegangan
pada stator. Karena terdapat dua kutub yang berbeda yaitu utara dan selatan, maka pada 90o
pertama akan dihasilkan tegangan maksimum positif dan pada sudut 270o kedua akan
dihasilkan tegangan maksimum negatif. Ini terjadi secara terus menerus/continue. Bentuk
tegangan seperti ini lebih dikenal sebagai fungsi tegangan bolak-balik.
Generator arus bolak-balik sering disebut sebagai generator sinkron atau alternator.
Generator arus bolak-balik memberikan hubungan yang sangat penting dalam proses
perubahan energi dari batu bara, minyak, gas, atau uranium ke dalam bentuk yang bermanfaat
untuk digunakan dalam industri atau rumah tangga. Dalam generator arus bolak-balik
bertegangan rendah yang kecil, medan diletakan pada bagian yang berputar atau rotor dan
lilitan jangkar pada bagian yang diam atau stator dari mesin

Prinsip Kerja Generator AC

Gambar : Rangkaian Ekivalen Generator AC Gambar : Prinsip Kerja Generator AC

Generator AC bekerja berdasarkan atas prinsip dasar induksi elektromagnetik. Tegangan


bolak-balik akan dibangkitkan oleh putaran medan magnetik dalam kumparan jangkar yang
diam. Dalam hal ini kumparan medan terletak pada bagian yang sama dengan rotor dari
generator. Nilai dari tegangan yang dibangkitkan bergantung pada :
1. Jumlah dari lilitan dalam kumparan.
2. Kuat medan magnetik, makin kuat medan makin besar tegangan yang
diinduksikan.
3. Kecepatan putar dari generator itu sendiri.
Prinsip generator ini secara sederhana dapat dijelaskan bahwa tegangan akan diinduksikan
pada konduktor apabila konduktor tersebut bergerak pada medan magnet sehingga memotong
garis-garis gaya. Hukum tangan kanan berlaku pada generator dimana menyebutkan bahwa
terdapat hubungan antara penghantar bergerak, arah medan magnet, dan arah resultan dari
aliran arus yang terinduksi. Apabila ibu jari menunjukkan arah gerakan penghantar, telunjuk
menunjukkan arah fluks, jari tengah menunjukkan arah aliran elektron yang terinduksi.
Hukum ini juga berlaku apabila magnet sebagai pengganti penghantar yang digerakkan.
Terdapat dua jenis konstruksi dari generator ac, jenis medan diam atau medan magnet dibuat
diam dan medan magnet berputar.

Eksitasi Generator AC
Sistem eksitasi secara konvensional dari sebuah generator arus bolak-balik terdiri atas
sumber arus searah yang dihubungkan ke medan generator ac melalui cincin-slip dan sikat-
sikat. Sumber dc biasanya diperoleh dari generator arus searah yang digerakkan dengan
motor atau penggerak mula yang sama dengan penggerak mula generator bolak-balik. Setelah
datangnya zat padat, beberapa sistem eksitasi yang berbeda telah dikembangkan dan
digunakan. Salah satunya adalah daya diambil dari terminal generator ac, diubah ke daya dc
oleh penyearah zat padat dan kemudian dicatu ke medan generator ac dengan menggunakan
cincin-slip konvensional dan sikat-sikat.
Dalam sistem serupa yang digunakan oleh generator dengan kapasitas daya yang lebih
besar, daya dicatukan ke penyearah zat padat dari lilitan tiga fase terpisah yang terletak diatas
alur stator generator. Satu-satunya fungsi dari lilitan ini adalah menyediakan daya eksitasi
untuk generator. Sistem pembangkitan lain yang masih digunakan baik dengan generator
sinkron tipe kutub-sepatu maupun tipe rotor-silinder adalah sistem tanpa sikat-sikat, yang
mana generator ac kecil dipasang pada poros yang sama sebagai generator utama yang
digunakan untuk pengeksitasi. Pengeksitasi ac mempunyai jangkar yang berputar,
keluarannya kemudian disearahkan oleh penyearah dioda silikon yang juga dipasang pada
poros utama. Keluaran yang telah disearahkan dari pengeksitasi ac, diberikan langsung
dengan hubungan yang diisolasi sepanjang poros ke medan generator sinkron yang berputar.
Medan dari pengeksitasi ac adalah stasioner dan dicatu dari sumber dc terpisah. Berarti
tegangan yang dibangkitkan oleh generator sinkron dapat dikendalikan dengan mengubah
kekuatan medan pengeksitasi ac. Jadi sistem pengeksitasi tanpa sikat tidak menggunakan
komutator yang akan memperbaiki keandalan dan menyederhanakan pemeliharaan umum.

Sistem Start
Ada tiga macam jenis start yang dapat dilakukan pada generator yaitu :
1. Dengan Penggerak Mula
Untuk sistem start dengan penggerak mula biasanya berupa mesin diesel untuk kapasitas
daya yang kecil, turbin air atau turbin uap untuk kapasitas daya menengah dan turbin uap
untuk kapasitas daya yang sangat besar.
2. Pengubah Frekuensi
Motor sinkron mendapat pengisian dari sebuah generator sinkron khusus. Pengisian
dilakukan dengan arus tukar berfrekuensi variabel dari hampir nol hingga mencapai
frekuensi nominal. Dengan demikian motor sinkron mengalami start mulai putaran hampir
nol hingga mencapai putaran nominal.
3. Sebagai Generator Rotor Sangkar/Start Asinkron
Dalam hal ini rotor mesin dilengkapi suatu belitan yang bekerja sebagai sangkar asinkron.
Dengan demikian selama start mesin bekerja sebagai motor tak serempak. Dengan start
asinkron pada kumparan medan dapat dihasilkan gaya-gaya gerak listrik yang tinggi,
disebabkan jumlah lilitan magnet yang biasanya besar. Gaya-gerak listrik yang tinggi ini
bukan saja dapat merusak mesin, melainkan dapat juga menimbulkan bahaya bagi personil
yang melayani mesin sinkron itu. Untuk menghindari bahaya ini kumparan magnet selama
start dapat dibagi dalam beberapa belitan, yang masing-masing dihubungsingkatkan.
Setelah mencapai putaran sinkron, hubungan ini dilepaskan. Dalam hal ini sistem start
yang digunakan pada generator set GSC 05 adalah dengan penggerak mula.
