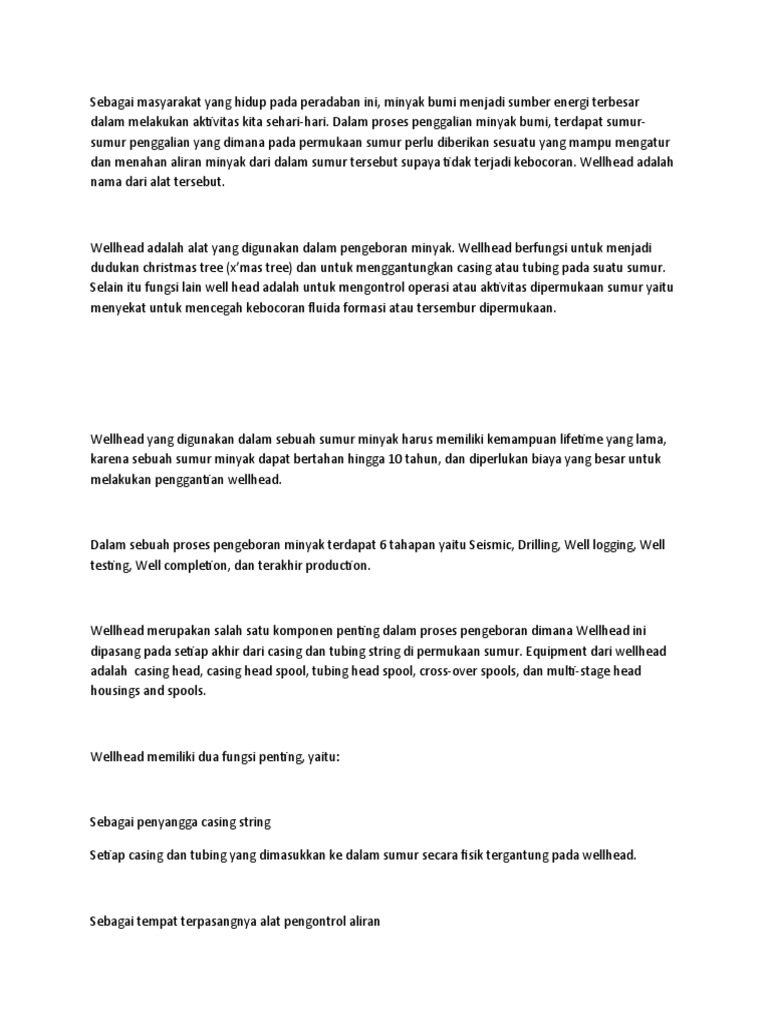

Sebagai masyarakat yang hidup pada peradaban ini, minyak bumi menjadi sumber energi terbesar

dalam melakukan aktivitas kita sehari-hari. Dalam proses penggalian minyak bumi, terdapat sumur-
sumur penggalian yang dimana pada permukaan sumur perlu diberikan sesuatu yang mampu mengatur
dan menahan aliran minyak dari dalam sumur tersebut supaya tidak terjadi kebocoran. Wellhead adalah
nama dari alat tersebut.

Wellhead adalah alat yang digunakan dalam pengeboran minyak. Wellhead berfungsi untuk menjadi
dudukan christmas tree (x’mas tree) dan untuk menggantungkan casing atau tubing pada suatu sumur.
Selain itu fungsi lain well head adalah untuk mengontrol operasi atau aktivitas dipermukaan sumur yaitu
menyekat untuk mencegah kebocoran fluida formasi atau tersembur dipermukaan.

Wellhead yang digunakan dalam sebuah sumur minyak harus memiliki kemampuan lifetime yang lama,
karena sebuah sumur minyak dapat bertahan hingga 10 tahun, dan diperlukan biaya yang besar untuk
melakukan penggantian wellhead.

Dalam sebuah proses pengeboran minyak terdapat 6 tahapan yaitu Seismic, Drilling, Well logging, Well
testing, Well completion, dan terakhir production.

Wellhead merupakan salah satu komponen penting dalam proses pengeboran dimana Wellhead ini
dipasang pada setiap akhir dari casing dan tubing string di permukaan sumur. Equipment dari wellhead
adalah casing head, casing head spool, tubing head spool, cross-over spools, dan multi-stage head
housings and spools.

Wellhead memiliki dua fungsi penting, yaitu:

Sebagai penyangga casing string

Setiap casing dan tubing yang dimasukkan ke dalam sumur secara fisik tergantung pada wellhead.

Sebagai tempat terpasangnya alat pengontrol aliran

Wellhead dirancang untuk dapat dihubungkan dengan alat pengontrol aliran dari dan ke dalam sumur.
Pada tahap pengeboran, alat pengontrol aliran ini dikenal sebagai blow out preventer stack atau BOP.
BOP ini dipasang pada permukaan wellhead dan digunakan terus hingga tubing masuk ke dalam sumur.
Pada tahap completion, tugas BOP diganti dengan sistem pengontrol aliran atau yang dikenal dengan
nama Christmas Tree.

Wellhead memiliki 4 tipe dasar yaitu :

Wellhead Sistem Konvensional Spool

Pada tipe ini, conductor atau surface string joint yang terakhir di-install ke casing head dengan
sambungan ulir untuk threaded connection atau sambungan las untuk welded connection. Profil dalam
casing head disiapkan untuk menyangga casing yang selanjutnya. Untuk melengkapi proses ini, pada
joint terakhir casing dipasang hanger dan didudukkan di dalam casing head. Tipe hanger tersebut
dikenal dengan nama slip hanger. Hanger jenis ini hanya cocok untuk berat casing ringan dan menengah.
Untuk hanger alternatif dapat digunakan mandrel hanger dimana casing joint terakhir disambungkan ke
hanger tersebut melalui ulir yang telah tersedia.

Untuk menyangga casing berikutnya, dipasang casing head spool diatas casing head. Casing head spool
ini memiliki profil dalam yang serupa dengan casing head. Akhirnya, untuk menyangga production
tubing string, digunakan spool yang dikenal dengan nama tubing head spool dan dipasang diatas casing
head spool. Setelah completion string terpasang, barulah BOP dilepas kemudian dipasang Christmas
tree.

Wellhead Sistem Compact Spool

Wellhead sistem compact spool biasanya dikenal juga dengan beberapa nama seperti Unihead, Uni
Wellhead atau Unitized Wellhead. Sistem ini adalah pengambangan dari sistem konvensional spool
dimana casing head spool dan tubing head spool terintegerasi menjadi satu kesatuan. Sehingga sistem
ini dapat menghemat waktu drilling dan meningkatkan keamanan karena tidak perlu melepas BOP
seperti yang terjadi pada sistem konvensional dimana BOP harus dilepas pada setiap pemasangan casing
head spool atau tubing head spool. Untuk diketahui, dilepasnya BOP memiliki potensi yang
membahayakan bagi keamanan sumur, karena hidrokarbon dapat muncul ke permukaan dengan
tekanan tinggi secara tidak terduga mengingat bagian bawah sumur merupakan daerah yang
mengadung hidrokarbon.

Secara garis besar sistem compact spool atau sistem dengan satu spool, profil dalamnya telah disiapkan
untuk menyangga lebih dari satu casing string, misalnya penyangga intermediate casing string,
production casing string dan production tubing string berada dalam satu spool. Dengan menggunakan
sistem satu spool ini, selama proses drilling, BOP tidak perlu untuk dilepas dari spool hingga tahap
completion.

Sistem ini juga mencakup pengembangan pada casing dan tubing hanger. Pengembangan tersebut yaitu
casing hanger dan tubing hanger yang digunakan sudah memiliki sistem sealing dan penguncian yang
terintegrasi dengan badan casing hanger atau tubing hanger.

Wellhead Sistem Mud Line Suspension

Pada sistem ini, wellhead dipasang di dasar laut tetapi production casing dan production tubing-nya
disambung hingga platform atau production well jacket. Meski demikian, berat production casing dan
production tubing tidak disangga oleh platform atau production well jacket.

Wellhead ini terdiri dari dua bagian utama, yakni:

Wellhead yang dipasang di dasar laut akan digunakan sebagai penyangga casing string.

Perpanjangan (extension) casing string yang dipasang dari wellhead di dasar laut hingga subsidiary
wellhead di platform dimana BOP dan Christmas Tree akan terpasang.

Ketika sumur akan selesai, christmas tree dipasang diatas wellhead di dalam laut atau diatas permukaan
laut dengan menggunakaan jacket kecil. Jika christmas tree akan dipasang pada kedalaman laut, maka
perpanjangan casing dilepaskan dari wellhead lalu christmas tree dipasang.

Sistem ini dapat dijadikan alternatif jika penggunaan sumur ingin ditunda sementara waktu. Hal ini
dapat dilakukan dengan menutup wellhead setelah perpanjangan casing string dilepas dari mudline.

Subsea Wellhead
Pada offshore exploration, subsea wellhead ini dapat dijadikan alternatif dimana wellhead ini dipasang
pada sumur di dasar laut yang dalam (deep water) atau sangat dalam (ultra deep water). Subsea
wellhead merupakan sistem wellhead yang tidak memerlukan fixed platform.

Prinsip kerja dan fungsi subsea wellhead ini sama seperti wellhead di permukaan (surface), hanya saja
wellhead ini dipasang di dasar laut. Kondisi kerja dan lingkungan yang berbeda mengakibatkan peralatan
dan proses pemasangan menjadi sangat berbeda dengan wellhead di permukaan.

Dikarenakan wellhead dipasang di dasar laut, maka BOP dan christmas tree juga terpasang di dasar laut,

Sedangkan bedasarkan tekanan kerja dan sambungan wellhead memiliki beberapa jenis yaitu

Low pressure well head – tread connected

Merupakan wellhead dengan rating tekanan kerja rendah antara 3000 – 5000 psi dan sambnngannya
menggunakan tread.

Flanged low and medium pressure well head

Api flanged well head yang mempunyai rating tekanan kerja antara 2000 – 5.000 psi.

High pressure well head flanged

Well head dengan tekanan kerja diatas 5000 psi dimana tekanan kerjanya adalah 10.000 psi, 15.000 psi
dan 20.000 psi. Dimensi falang, ring seal dan komponen lainnya sesiau dengan standard api yang biasa
disebut bx flane

Clamped connected high pressure well head

Didisain untuk rating tekanan diatas 5000 psi dan sambungannya menggunakan klem, dimana
mempunyai tujuan :
Disain dan penggunaan perlatan permukaan yang lebih kecil yaitu blow out preventer, well head dan
chrismast tree.

Disain dan penggunaan remote control untuk control peralatan sub sea. Karena baut flanged tidak
praktis untuk penyelaman laut dalam. Pada saat ini ada dua disain dari sambungan jenis clamped yang
dibuat oleh comeron dan gray.

Christmas tree

Menurut api definisi christmas tree adalah merupakan rangkaian dari valve dan fitting yang digunakan
untuk kontrol produksi dan disambungkan dengan bagian atas tubing head.

Fungsi lain dari x”mas tree adalah :

Mengontrol laju produksi

Start-up dan shut down

Memonitor reservoir

Melakukan workover

Jenis-jenis christmas tree

Christmas tree konvensional – sambungan menggunakan flange

Jenis x”mas tree ini mempunyai tekanan operasi sampai dengan 10.000 psi dan memiliki katup yang
dioperasikan secara manual dan sebagia pengaman digunakan wing valve.

Christmas tree konvensional – sambungan menggunakan clamped.

Oleh karena x’mas tree dengan tekanan operasi 10.000 dan 15.000 psi sangat tebal dan masif maka
clamp conector biasanya digunakan untuk kemudahan transportasi dan kemudahan penanganan.

Unitized christmas tree ( blok tunggal)

x’mas tree single casting (di cor satu blok) yang dilengkapi dengan peralatan utamanya digunakan untuk
sumur dengan tekanan menengah.

Block christmas tree

pada platform offshore dimana terdapat banyak x’mas tree pada satu dek-nya maka ruang merupakan
hal penting. Suatu pengembangan dari unitized christmas tree dinamakan block christmas tree, yang
mana memiliki semua bagian utama dari suatu x’mast tree yang digabung dalam satu blok termasuk
master valve.

Sea christmas tree

x’mas tree yang didesain untuk komplesi di dasar laut dengan menggunakan floating vessel yang
digunakan untuk penempatan secara otomatis, penyambungan flowline, pengoperasian katup dan
pengendalian dengan menggunakan remote control.

Bagian –bagian dari christmas tree :

Tubing master valve

merupakan jenis manual gate valve yang merupakan valve induk yang berfungsi untuk mengatur aliran
dari dasar sumur.

Tubing valve

merupakan manual gate valve yang dioperasikan lebih sering bila dibandingkan dengan tubing master
valve, misalnya seperti operasi wire line, penutupan untuk waktu yang lamaatau perbaikan-perbaikan
dikepala sumur.

Wing valve.

manual gate valve yang digunakan untuk operasi penutupan dan pembukaan secara normal sehingga
valve ini paling sering mengalami kerusakan.
Check valve

berfungsi untuk mencegah aliran balik dari flow line ke sumur.

Swab valve atau top valve

manual gate valve yang dibuka untuk membiarkan tekanan fluida mencapai top adapter untuk membaca
tekanan, mengambil sample fluida dan juga untuk lewatnya wireline unit.

Chokes / bean / penyempit

alat pengatur laju alir fluida produksi

Safety valve

berfungsi untuk melindungi peralatan bila terjadi over atau low pressure.

API 16 A

API 16A memberikan spesifikasi requirement untuk performance, design, materials, testing dan
inspection, welding, marking, handling, storing dan pengiriman equipment untuk pengeboran oil and
gas. API 16 A juga meliputi term of pressure, temperature and wellbore fluids pada setiap equipment.

API 6 A

Spesifikasi 6A memberikan formula untuk ketersediaan aman, dimensi dan fungsional pada wellhead
and christmas tree. Keterangan 6A juga berfungsi sebagai sumber referensi untuk desain koneksi flange
end dan outlet untuk penggunaan di 2.000 ke 20.000 psi tekanan kerja maksimum dan bagian dari gate
valves juga digunakan atas rentang tekanan yang sama. API Keterangan 6A juga ditentukan sebagai
standar dasar untuk pembuatan peralatan subsea sesuai dengan API Spesifikasi 17D. Edisi terbaru dari
API 6A, telah mencantumkan persyaratan untuk Surface Safety Valves (SSV) dan Underwater Safety
Valves (USV).
