BASIC TECHNICIAN TRAINING

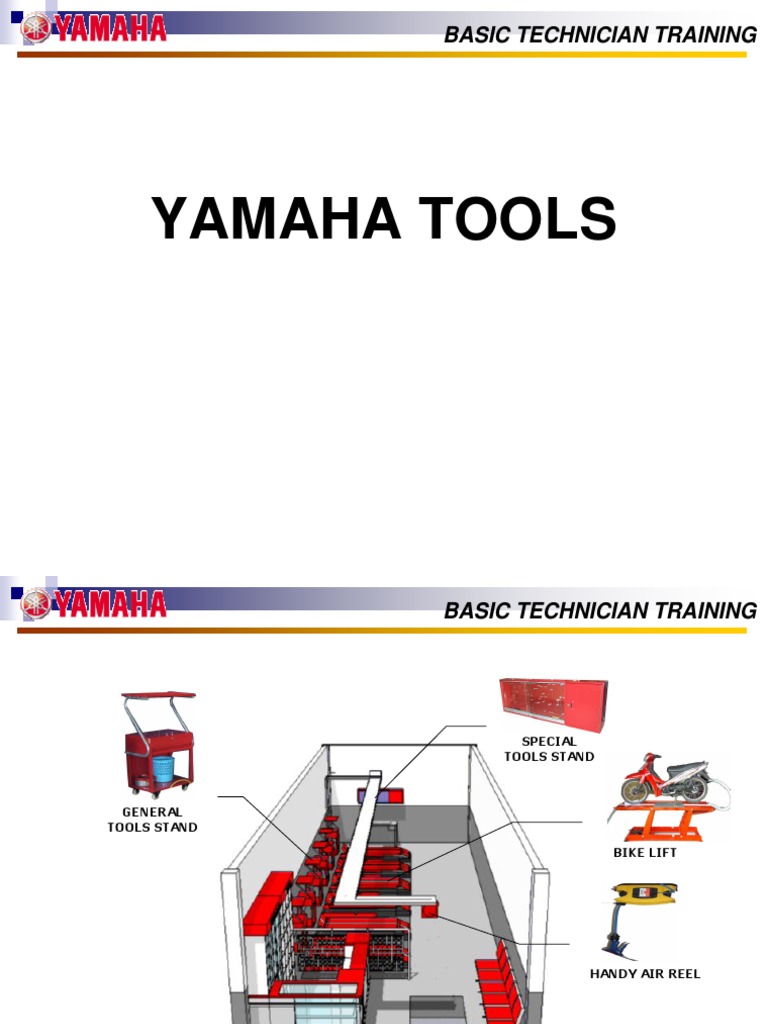

YAMAHA TOOLS
 BASIC TECHNICIAN TRAINING

SPECIAL
TOOLS STAND

GENERAL
TOOLS STAND

BIKE LIFT

HANDY AIR REEL

 BASIC TECHNICIAN TRAINING

GENERAL TOOLS STAND

Fungsi :
1. Sebagai tempat menyimpan general tools
2. Sebagai tempat untuk menaruh part-part
motor saat di bongkar.

SPECIAL TOOLS STAND

Fungsi :
Sebagai tempat menyimpan special tools
 BASIC TECHNICIAN TRAINING

BIKE LIFT
Fungsi :
Sebagai tempat unit motor yang sedang di servis

HANDY AIR REEL

Fungsi :
Sebagai saluran untuk menyalurkan angin
bertekanan sehingga dapat digunakan untuk alat
air duster gun dan air impact.
 BASIC TECHNICIAN TRAINING

AIR DUSTER GUN

Fungsi :
Alat untuk menghasilkan udara bertekanan yang
akan disalurkan melalui Air reel kepada alat
duster gun dan air impact

AIR IMPACT
Fungsi :
Alat untuk menampung sementara oli-oli bekas
dari unit motor.
 BASIC TECHNICIAN TRAINING

KOMPRESSOR
Fungsi :
Alat untuk menghasilkan udara bertekanan yang
akan disalurkan melalui Air reel kepada alat
duster gun dan air impact

OIL DRAINER
Fungsi :
Alat untuk menampung sementara oli-oli bekas
dari unit motor.
 BASIC TECHNICIAN TRAINING

SISTEM PENYALURAN
UDARA BERTEKANAN

Tekanan disetel pada

angka : 7 s/d 10 Kg/cm2
 BASIC TECHNICIAN TRAINING

Tipe POWER PACKER Tipe ENERPAC

 BASIC TECHNICIAN TRAINING

PERHATIAN
- Pasang Tangkai pengunci (B) pada lubang yang tersedia setelah Bike lift
terangkat.
- Lepas tekanan oli hingga Bike lift turun dan tertahan pada tangkai
pengunci.
 BASIC TECHNICIAN TRAINING

DATA DAN SPESIFIKASI

POMPA HIDRAULIK UNTUK BIKE LIFT

TEKANAN KAPASITAS
NAMA JENIS OLI
ANGIN OLI

POWER
7 Kgf / cm2 630 cc Gunakan oli
PACKER dengan kekentalan
rendah (SAE 20)
60 ~ 100 Psi Cth : ATF oil, Shell
ENERPAC 590 cc tellus
6 ~ 10 Kgf/cm2

PERHATIAN :
.Untuk oil pump jangan menggunakan minyak rem
.Untuk mengencangkan baut-baut gunakan torsi sebesar 0.5 kg.cm
 BASIC TECHNICIAN TRAINING

JADWAL PERAWATAN TOOLS DI BENGKEL

JADWAL CATATAN
ITEM
HARIAN MINGGUAN BULANAN TAHUNAN

GENERAL TOOLS
Kelengkapan Cek
Rusak Ganti
Kotor Bersihkan
SPECIAL TOOLS
Kelengkapan Cek
Rusak Ganti
Kotor Bersihkan
BIKE LIFT
Seal bocor Ganti
Kotor Bersihkan
KOMPRESSOR
Air dlm tabung Buang
kotor Bersihkan
 BASIC TECHNICIAN TRAINING

GENERAL TOOLS
 BASIC TECHNICIAN TRAINING

GENERAL TOOLS
 BASIC TECHNICIAN TRAINING

SPECIAL TOOLS
 BASIC TECHNICIAN TRAINING

SPECIAL TOOLS
 BASIC TECHNICIAN TRAINING

1 2 3
7
4 5

9
11 6 8
10

22 12
13 14
20 19
15
21 17 16
18

1 Crankcase Separating Tools 7 Slide Caliper 13 Oil Seal Installer 19 Hand Valve Lapper
2 Flywheel Puller Sport 8 Rotor Holding Tools 14 Hub Wheel Adaptor 20 Thickness Gauge
3 Flywheel Puller Moped 9 Sheave Holder 15 Compression Gauge 21 Valve Spring Compressor
4 Exhaust Steering 10 Flywheel Puller With Bolt 16 Tachometer Digital 22 Valve Guide Installer & Remover
5 Lock Nut Wrench 11 Crankcase Installer 17 Pocket Tester
6 Clutch Holding Tools 12 Rocker Arm & Weight 18 Valve Adjusting
 BASIC TECHNICIAN TRAINING

CRANKCASE SPARATING TOOL

Untuk membelah crankcase
 BASIC TECHNICIAN TRAINING

CRANK INSTALLER TOOL

Untuk memasang crank shaft di crank case
 BASIC TECHNICIAN TRAINING

ROTOR HOLDING TOOL

Untuk menahan rotor (magnet) 2T
Pada waktu akan melepas nut (mur)
 BASIC TECHNICIAN TRAINING

FLYWHEEL PULLER
Untuk Melepas Rotor (Magnet) 2 T
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
 BASIC TECHNICIAN TRAINING

4T
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
 BASIC TECHNICIAN TRAINING

Fork Seal Driver Attachment

 BASIC TECHNICIAN TRAINING

Untuk melepas Inner Tube Front Fork

BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
BASIC TECHNICIAN TRAINING
 BASIC TECHNICIAN TRAINING

- END -
