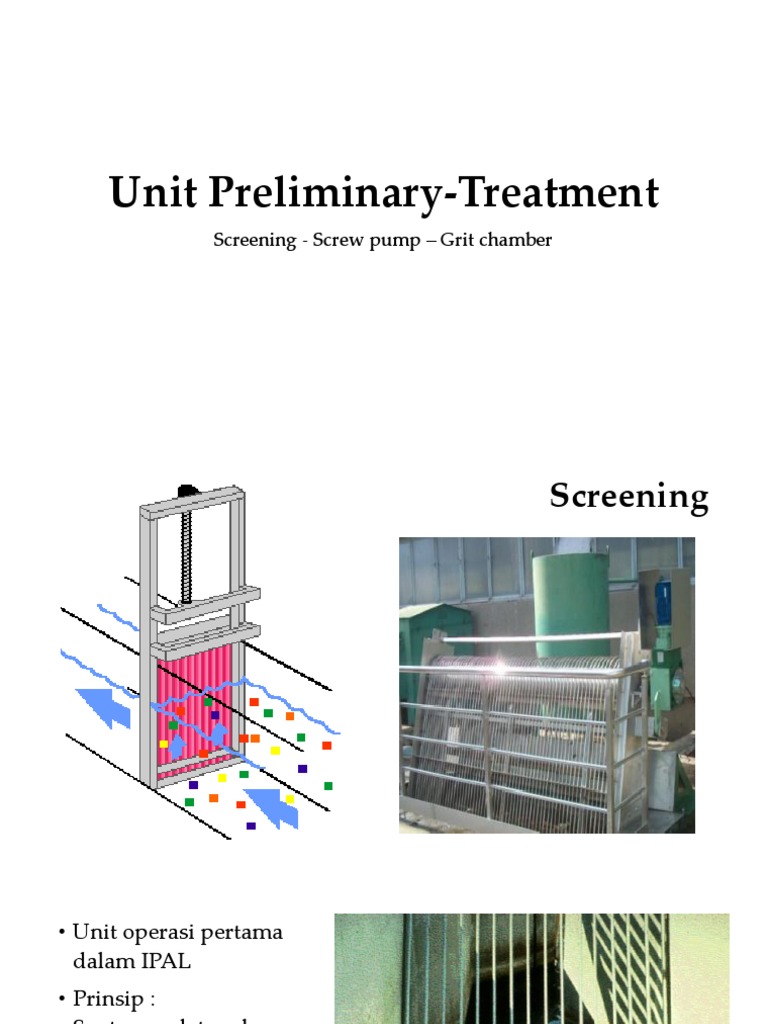

Unit Preliminary-Treatment
Screening - Screw pump – Grit chamber
Screening
• Unit operasi pertama
dalam IPAL
• Prinsip :
Suatu peralatan dengan
bukaan yang biasanya
berukuran uniform,
untuk menahan benda-
benda yang terdapat
dalam aliran air buangan
• Menghindari kerusakan
peralatan dalam unit-unit
pengolahan
• Mengurangi beban proses
pengolahan keseluruhan
dan untuk meningkatkan
keefektifan pengolahan pada
masing-masing unit
Padatan/material pada screen harus disingkirkan secara
berkala atau akan terjadi:
• Penyumbatan
• Aliran air kembali ke saluran influen
• DO berkurang dan tercipta kondisi septik
• Tercipta H2S yang berbau dan merusak
• Penggenangan/flooding yang merusak bangunan sekitar
• Shock loading ketika penyumbatan dihilangkan
Figure (a) Manually cleaned bar rack (from Peavy, Rowe, and
Tchobanoglous, 1985, p. 218)
Bar Screen
Mechanically Cleaned
• More frequently used because labor and overflowing are greatly
reduced.
• A by-pass channel with a hand cleaned bar screen must also be
provided. A second mechanically cleaned bar screen can also be
provided.
• The purpose of the by-pass channel is to provide treatment in case of
a mechanical failure.
• Screens are either front or back cleaned.
Mechanical Bar Screen
General Design Criteria
• Bar Width: 1/4 to 5/8 in
• Spacing: 5/8 to 3 in
• Depth: 1 to 1.5 inches
• Slope: 30 – 45o from the vertical.
Mechanical Bar Screen
General Design Criteria
• Disposal of screenings – landfill or incineration
• Density: 80% moisture (60 pcf) right off the screen, dry (12 pcf)
• hL = 0.5 – 2.5 ft (max)
• hL=(Vs2-vc2)/(2g * 0.7)
• Vs= velocity through the bars
• vc= approach velocity in the upstream channel
Bar Racks
21
Bar Racks: Basic Parameters
a) design scheme b) bars cross sections
22
Kriteria Design Bar Screen
Parameter Simbol Besaran Satuan Sumber
•Jarak bukaan antar batang b 25 – 75 mm M&E
•Lebar penampang batang w 5 – 15 mm M&E
•Panjang penampang batang p 50 – 75 mm M&E
0
•Sudut kemiringan batang 45 – 60 M&E
Screw Pump
• Air buangan yang dimasukkan ke dalam sumur pengumpul
dinaikkan menuju bangunan pengolahan air buangan dengan
menggunakan pompa.
• Jenis pompa yang dapat digunakan adalah pompa yang tidak
akan tersumbat oleh partikel terbesar dari air buangan atau
oleh kepekatan lumpur
• Pompa yang digunakan adalah jenis pompa Screw pump.
• Pompa ini didasarkan pada prinsip dimana batang besi yang
berputar, disesuaikan dengan satu, dua, atau lebih helical blade
yang berputar dengan kemiringan tertentu yang akan
mendorong air buangan naik ke atas.
Screw
Pump
Keuntungan pompa ini bila dibandingkan dengan jenis lainnya :
• dapat memompa padatan besar tanpa dikhawatirkan terjadi
penyumbatan.
• dapat beroperasi pada kecepatan konstan dengan variasi debit
yang besar dan memiliki efisiensi yang cukup baik
Kriteria Desain
Grit Chamber
• Sand and silt particles (mostly)
• Cinders
• Fragments of egg shells
• Bone chips
• Coffee grounds
• Shredded garbage
• plug, wear out, and break pumps and other mechanical
equipment
• occupy space needlessly in treatment units, particularly
digesters
• difficult to remove from treatment units such as
digesters and sedimentation tanks
• can clog pipes and solids dewatering equipment
• they can produce odors
• interfere with digestion
GRIT CHAMBER
Fungsi :
Untuk memisahkan
grit yang terdiri dari
pasir, kerikil, partikel
padat lain, Partikel
padat yang
mempunyai
kecepatan/ spesific
gravity lebih besar
dari pada partikel
organik yang dapat
membusuk.
Terdapat 2 jenis Grit Chamber:
• Horizontal flow grit chamber
• Aerated Grit Chamber
AERATED GRIT CHAMBER
