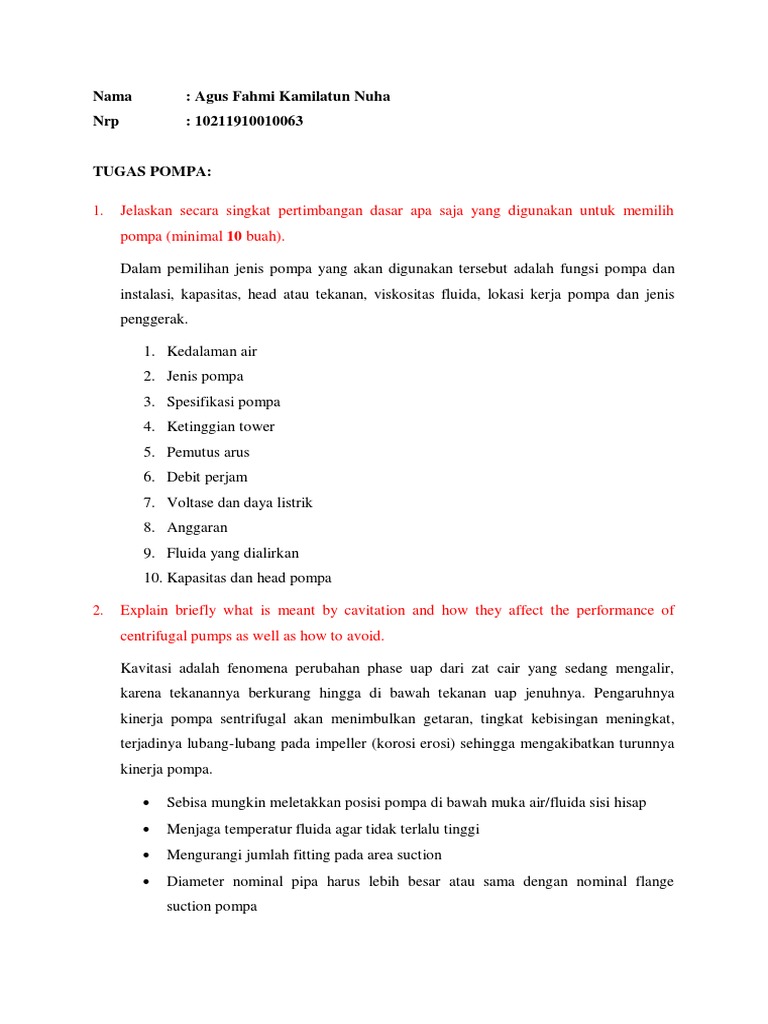

Nama : Agus Fahmi Kamilatun Nuha

Nrp : 10211910010063

TUGAS POMPA:

1. Jelaskan secara singkat pertimbangan dasar apa saja yang digunakan untuk memilih
pompa (minimal 10 buah).

Dalam pemilihan jenis pompa yang akan digunakan tersebut adalah fungsi pompa dan
instalasi, kapasitas, head atau tekanan, viskositas fluida, lokasi kerja pompa dan jenis
penggerak.

1. Kedalaman air
2. Jenis pompa
3. Spesifikasi pompa
4. Ketinggian tower
5. Pemutus arus
6. Debit perjam
7. Voltase dan daya listrik
8. Anggaran
9. Fluida yang dialirkan
10. Kapasitas dan head pompa

2. Explain briefly what is meant by cavitation and how they affect the performance of
centrifugal pumps as well as how to avoid.

Kavitasi adalah fenomena perubahan phase uap dari zat cair yang sedang mengalir,
karena tekanannya berkurang hingga di bawah tekanan uap jenuhnya. Pengaruhnya
kinerja pompa sentrifugal akan menimbulkan getaran, tingkat kebisingan meningkat,
terjadinya lubang-lubang pada impeller (korosi erosi) sehingga mengakibatkan turunnya
kinerja pompa.

 Sebisa mungkin meletakkan posisi pompa di bawah muka air/fluida sisi hisap
 Menjaga temperatur fluida agar tidak terlalu tinggi
 Mengurangi jumlah fitting pada area suction
 Diameter nominal pipa harus lebih besar atau sama dengan nominal flange
suction pompa
  Jika dipakai strainer, maka luas bukaan mesh strainer sekurangnya 1.5x DN
suction.
 Pilih pompa dengan kategori dengan NPSH_required yang rendah
 Jika kavitasi sudah terjadi dan instalasi harus tetap, maka pompa harus
dioperasikan pada flow rate yang rendah.

3. Jelaskan apa yang dimaksud dengan bentuk sudut bacward curved, foward curved dan
radial. Jelaskan apa kebaikan dan ke kurangannya (bila perlu lengkapi dengan gambar).

 Forward Curved adalah bentuk blade yang arah lengkungannya pada bagian
ujungnya terpasang diatas searah dengan putaran roda. Keuntungan Forward
Curved bisa dipakai pada laju alir tinggi, tekanan rendah. Namun memiliki
kekurangan yakni sangat berat
 Backward Curved Blade adalah bentuk blade yang arah dan sudut blade
mempunyai sudut yang optimum dan merubah energy kinetic menjadi energy
potensial. Keuntungan Backward Curve Blade adalah blower yang lebih kecil dan
lebih ringan, bisa dipakai pada laju aliran medium,tekanan tinggi. Namun
memiliki kekurangan tidak dapat digunakan pada laju aliran rendah dan memiliki
hasil pengendapan yang banyak
 Radial Blade adalah bentuk blade yang dirancang untuk tekanan statis yang tinggi
pada kapasitas yang kecil, namun dibuat untuk tekanan dan kecepatan putaran
yang tinggi. Keuntungan Radial Blade adalah pengendapannya paling sedikit dan
bisa dipakai di kondisi kecepatan tinggi, volume rendah dan tekanan tinggi.
Namun memiliki kekurangan suara yang dihasilkan sangat bising.

4. Secara teorits ada beberapa faktor yang dapat mempengaruhi karakteristik Head fungsi
Kapasitas pompa centrifugal, jelaskan masing-masing & lengkapi dengan Gambar
(minimal 4 faktor).

 Kavitasi, kavitasi adalah suatu kondisi abnormal yang dapat menyebabkan

penurunan produksi dan mempengaruhi karakteristik Head fungsi Kapasitas
pompa centrifugal
 Kapasitas pompa, pembentukan gelembung menyebabkan peningkatan volume
sehingga mengurangi ruang yang tersedia untuk cairan dan oleh karena itu
mengurangikapasitas pompa
  Head yang terbentuk gelembung, head yang terbentuk dapat berkurang secara
drastis karena energi harus dikeluarkan untuk meningkatkan kecepatan cairan
agar dapatmengisi kavitasi saat gelembung pecah
 Suara dan getaran yang abnormal, gerakan gelembung berkecepatan tinggi dari
daerah bertekanan rendah ke daerah bertekanan tinggi dan pecahnya gelembung
menghasilkan gelombang kejut yang menghasilkan suara dan getaran abnormal

5. Sketch the characteristic curves for two different pumps is combined in series and in
parallel.

Jika 2 pompa di gabungkan maka kelipatan yang dihasilkan secara rata-rata menjadi
2/3 dari satu pompa. dan jika lebih maka akan jauh lebih sedikit kelipatanya. Pada
rangkaian paralel kondisi dimana salah satu pompa tidak berfungsi, misalkan pompa
A (kurva biru) maka terlihat seperti pada gambar di bawah ini. terlihat grafik kurva
pompa pararel langsung terjun bebas. Sedangkan pada rangkaian seri terjadi kenaikan
tekanan yang cukup tinggi, rata - rata 2 kalil lipat, akan tetapi tidak begitu banyak
berpengaruh terhadap laju aliranya. jika salah satu pompa A mati maka penurunan
tekanan dan laju aliran jauh lebih sedikit dari pompa rangkaian pararel.
6. Jelaskan dengan gambar posisi titik kerja pompa centrifugal (kurva karakteristik) apabila
digunakan untuk melayani :
a. Fluida yang berbeda viskositas.
b. Putaran yang berbeda
c. proses throttling
7. Sketch the working characteristic of a pump instalation which use to serve two reservoirs
with high different, show the working point and what capacity each reservoir.

8. Apa penyebab timbulnya gaya aksial pada pompa sentrifugal, dan metode apa saja yang
digunakan untuk membalance gaya aksial tersebut (minimal 3).

Timbul akibat dari besarnya energi mekanik yang dihasilkan oleh sumber penggerak
yang kemudian ditransmisikan melalui poros impeller untuk menggerakkan impeller
pompa. Metode yang digunakan yakni trigger-sensor, single-plane balancing dan two
plane balancing

9. Sebutkan minimal 10 langkah pengecekan sebelum pompa centreifugal dijalankan.

Pembersihan tadah isap dan pipa isap, Pemeriksaan sistem listrik, Pemeriksaan kelurusan
(Alignment), Pemeriksaan minyak pelumas bantalan, Pemeriksaan dengan memutar
poros, Pemeriksaan pipa alat pembantu, Pemeriksaan katup sorong pada pipa isap,
Pemanasan/pendinginan awal, Pemeriksaan arah putaran, Penanganan katup keluar pada
waktu start

10. Pada operasi pompa centrifugal, apabila impeller berputar namun kapasitas yang
dihasilkan tidak sesuai. Kemungkinan apa saja penyebab kegagalan tersebut, jelaskan
masing-masing secara detail (minimal 10 faktor).

Blade, dimensi blade, jenis blade, jumlah blade, korosi, pemasangan alat, reaksi kimia,
karat kavitasi, karat erosi, alat yang digunakan, reaksi oksidasi, reaksi reduksi, karat
kelelahan

11. A centrifugal water pump with impeller dimensions: radius inlet & outlet r1 = 2 in; r2 = 5
in; blade width b1 = 3 in; b2= 1,5 in; outlet blade angle 2 = 30o is to pump 5 cfs
(capacity) at 64 ft (theorytical head). Determine a) Intlet blade angle 1 ; b) The impeller
speed n ; c) the horsepower (HP). Neglect losses and assume no shock at entrancce 1 =
90o.
12. Suatu pompa centrifugal tanpa dilengkapi Inlet Guide Vanes (sudu pengarah aliran
masuk) mempunyai diameter dan lebar impeller outlet masing 2 D2 = 24 cm, b2 = 4 cm.
Bila sudut kelengkungan sudu keluar 2 = 30o dan kecepatan relative fluida keluar , W2
= 20 m/sec, serta putaran n = 1450 rpm, maka :

- Hitung Head teoritis tak berhingga (Ht  ) (m)

- Berapa kapasitas teoritis (liter/menit)
- Berapa daya teoritis yang dibutuhkan

13. Suatu pompa centrifugal mempunyai kapasitas Q = 50 lt/sec pada putaran n = 1750 rpm.
Diameter dan lebar bagian luar impeller berturut-turut D2 = 300 mm dan b2 = 10 mm.
Jika efisiensi pompa P = 75 % dan membutuhkan daya pompa Nsh= 45 KW, estimasikan
sudut kelengkungan sudu bagian luar impeller2.

14. A centrifugal radial water pump has the dimensions

shown in Fig. below. The volume rate of flow is and the
absolute inlet velocity is directed radially outward. The
angular velocity of the impeller is 960 rpm. The exit velocity
as seen from a coordinate system attached to the impeller can
be assumed to be tangent to the vane at its trailing edge.
Calculate the power required to drive the pump
15. A centrifugal water pump designed to operate at 1200 rpm has dimensions

Parameter inlet outlet

Radius r (mm) 90 150
Blade width b (mm) 10 7.5
Blade angle β (deg) 25 45

Determine the flow rate at which the entering velocity has no tangential component.
Draw the outlet velocity diagram, and determine the outlet absolute flow angle measured
relative to the normal direction at this flow rate. Evaluate the hydraulic power delivered
by the pump if its efficiency is 70 percent. Determine the head developed by the pump.
