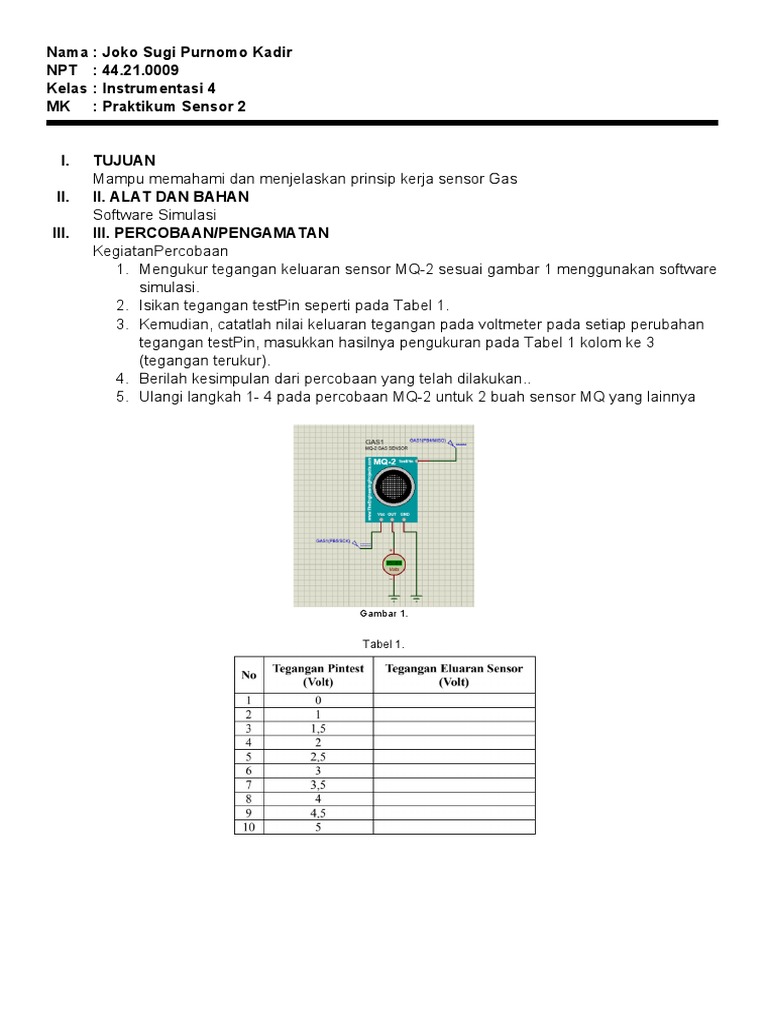

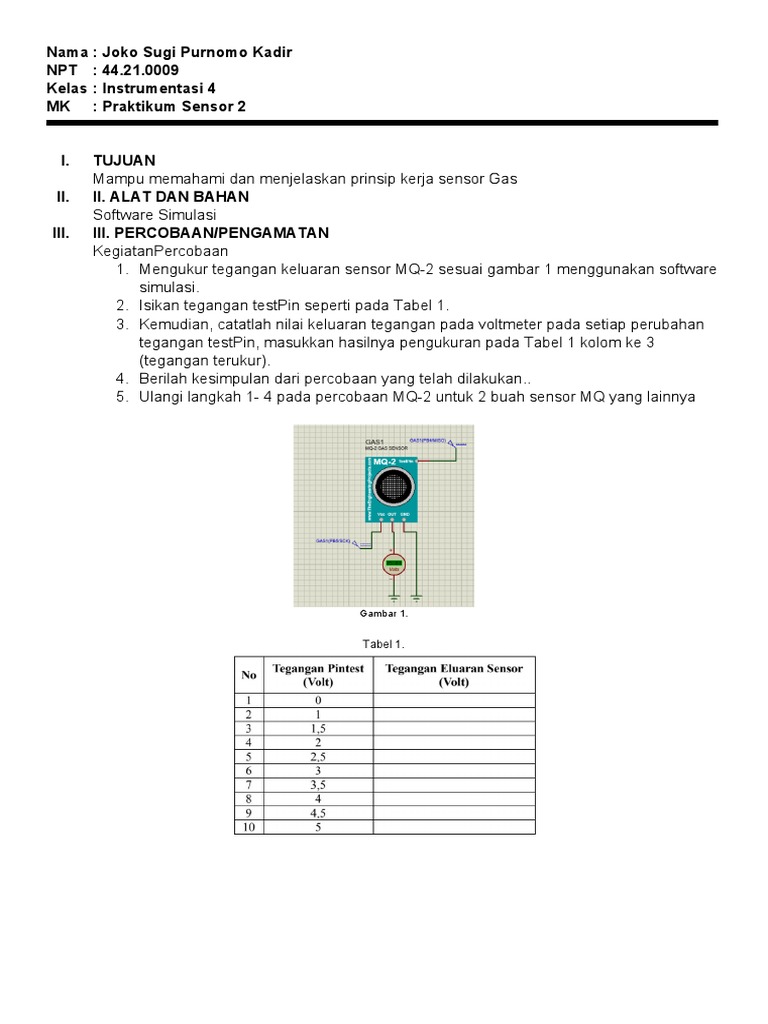

NPT : 44.21.0009
Kelas : Instrumentasi 4
MK : Praktikum Sensor 2
I. TUJUAN
Mampu memahami dan menjelaskan prinsip kerja sensor Gas
II. II. ALAT DAN BAHAN
Software Simulasi
III. III. PERCOBAAN/PENGAMATAN
KegiatanPercobaan
1. Mengukur tegangan keluaran sensor MQ-2 sesuai gambar 1 menggunakan software
simulasi.
2. Isikan tegangan testPin seperti pada Tabel 1.
3. Kemudian, catatlah nilai keluaran tegangan pada voltmeter pada setiap perubahan
tegangan testPin, masukkan hasilnya pengukuran pada Tabel 1 kolom ke 3
(tegangan terukur).
4. Berilah kesimpulan dari percobaan yang telah dilakukan..
5. Ulangi langkah 1- 4 pada percobaan MQ-2 untuk 2 buah sensor MQ yang lainnya
Gambar 1.
Tabel 1.
IV. HASIL PERCOBAAN
a. Sensor MQ-2
Pada percobaan yang dilakukan menggunakan sensor MQ-2, MQ-3 dan MQ-4. Ketiga
Sensor tersebut memiliki karakteristik yang sama, yaitu :
1. Menghasilkan nilai output (V out) 0 Volt, ketika tegangan yang diberikan pada Pin Test
bernilai 0 s/d 2 Volt.
2. Menghasilkan nilai output (V out) 5 Volt, ketika tegangan yang diberikan pada Pin Test
bernilai 2,5 s/d 5 Volt.
Dengan ini dapat disimpulkan bahwa sensor akan memberikan nilai aktif (high) output ketika
diberikan tegangan pada pin Test 2,5 s/d 5 V, dan akan memberikan nilai low (tidak aktif)
ketika diberikan tegangan pada pin Test 0-2 V. Nilai output 5 V dari sensor dapat
diasumsikan sebagai udara kotor/mengandung konsentrasi gas tertentu, sedangkan nilai
output 0 V dari sensor dapat diasumsikan sebagai udara bersih.
