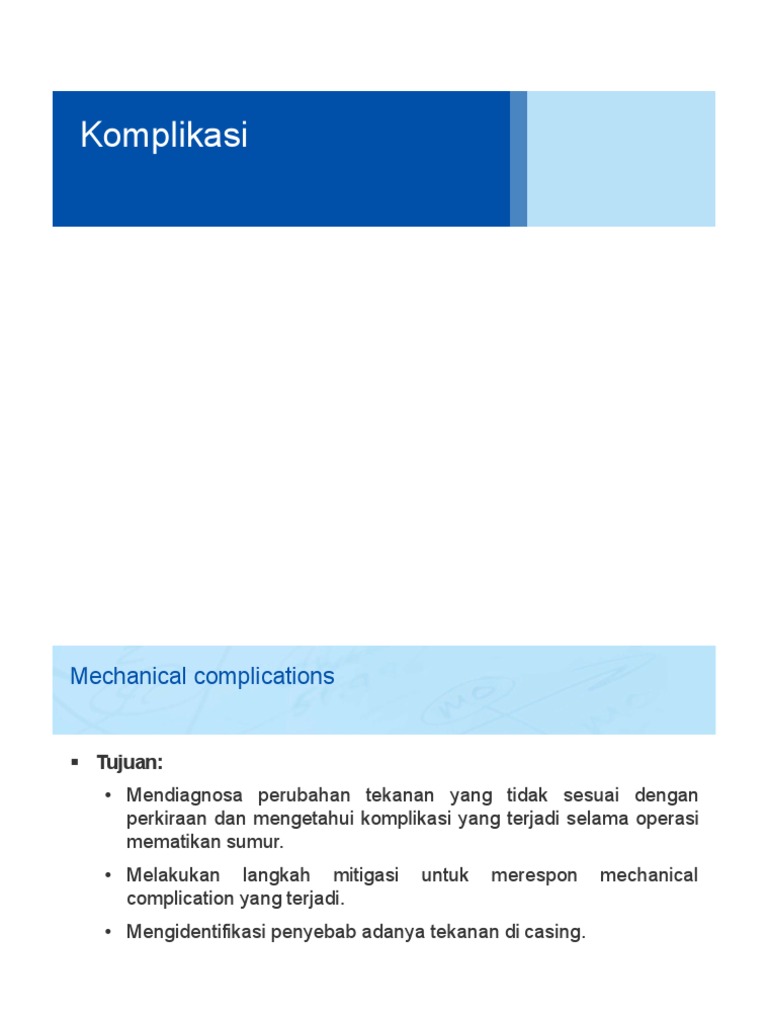

Komplikasi

Mechanical complications

 Tujuan:
• Mendiagnosa perubahan tekanan yang tidak sesuai dengan
perkiraan dan mengetahui komplikasi yang terjadi selama operasi
mematikan sumur.
• Melakukan langkah mitigasi untuk merespon mechanical
complication yang terjadi.
• Mengidentifikasi penyebab adanya tekanan di casing.

2
Complications

• Broken U-tube
• Pressure di casing
• Trapped pressure
• Mechanical complication ketika sirkulasi

3
Broken U-tube

• Contoh:
• Cross-flow
• Lubang di tubing/ casing (atau collapse)
• Fluid loss dalam volume besar termasuk di dalamnya mem-fract
formasi
• Indikasi yang biasa terlihat:
• Fluktuasi TP / CP yang cepat
• Adanya penyesuaian choke berkali-kali
• Hilangnya komunikasi antara tubing dan annulus
• Tekanan lebih tinggi jika tubing collapse secara parsial
Mempengaruhi kemampuan untuk menjaga BHP konstan

4
Pressure di Casing

• Penyebab:
• Kegagalan Packer / Seal assembly
• Kegagalan Liner hanger packer
• Lubang di tubing / casing
• Cement bond jelek
• Korosi
• Efek Thermal

Ketika melakukan pemompaan, tekanan bisa melebihi rated working

pressure dari Well Head dan burst pressure Tubing atau Casing .

5
Trapped Pressure

• Contoh
• Di bawah mechanical barrier
• Gas di bawah packer sekitar tailpipe
• Di belakang valve yang tertutup

PKR Buat prosedur mitigasi selama

perencanaan sumur untuk mengatasi
Gas potensi trapped pressure tersebut.

6
Kegagalan Pompa – Forward Circulation

• Bagaimana anda bisa mengidentifikasi kegagalan pompa?

• TP 
• CP 
• Tindakan perbaikan
• Shut-In sumur
• Ganti Pompa
• BPUTS jaga CP Constant

7
Plugged Choke – Forward Circulation

• Bagaimana anda bisa mengidentifikasi plugged choke?

• CP 
• TP 
• Tindakan perbaikan
• Buka Choke
• Shut-In Sumur
• Isolasi & Tukar Choke
• BPUTS jaga CP Constant

8
Washed Out Choke – Forward Circulation

• Bagaimana anda bisa mengidentifikasi washed-out choke?

• CP 
• TP 
• Tindakan perbaikan
• Tutup Choke
• Shut-In Sumur
• Isolasi & Ganti Choke
• BPUTS jaga CP Constant

9
Plugged Nozzle

• Bagaimana anda bisa mengidentifikasi plugged nozzle?

• TP 

• CP
• Tindakan perbaikan:
• Sirkulasi pertama:
• Catat ICP baru
• Sirkulasi kedua:
•Sebelum KMW mencapai bit: lanjutkan dengan menjaga CP konstan
hingga KMW mencapai bit
• Setelah KMW mencapai bit: catat TP baru

10
Fluid Loss

• Bagaimana anda bisa mengidentifikasi fluid loss?

• Return lebih sedikit dari jumlah yang dipompakan
• Penyebab
• Clear fluid
• Formasi yang permeabilitasnya tinggi
• Formasi yang sudah lama berproduksi
• Tindakan perbaikan:
• Pompakan lebih banyak fluida

11
Turning Point Question 1

Ketika melakukan sirkulasi pertama Driller’s method , tim anda telah menjaga ICP.
Sweet spot ditandai di ¼ bukaan di choke position indicator. Beberapa waktu
kemudian anda melihat choke sekarang berada di posisi ¾ bukaan, namun
tekanan masih tampak OK. Apa yang mungkin terjadi?
Tubing pressure gauge Casing pressure gauge

1500 1500
1000 2000 1000 2000

500 2500 SICP 500 2500

1000 psi 700 PSI 800 psi
0 3000 0 3000

Open Close

1. Plugged choke sebagian/ parsial

2. Washed out choke sebagian/parsial
3. Plugged nozzle
4. Kegagalan pompa
12
 Turning Point Question 2

Ketika melakukan sirkulasi pertama driller’s method, tim anda telah menjaga ICP.
Sweet spot ditandai pada ¼ bukaan. Lalu anda melihat CP 200 psi di bawah SICP
(ICP masih tetap terjaga). Sebelumnya choke operator mengamati ada kenaikan di
TP. Choke sekarang berada di ½ bukaan. Apa yang mungkin terjadi?

Tubing pressure gauge Casing pressure gauge

1500 1500
1000 2000 1000 2000

500 2500 SICP 500 2500

SITP 1000 psi 700 PSI 500 psi
500 PSI 0 3000 0 3000

Open Close

1. Washed out choke

2. Tidak ada masalah
3. Plugged nozzle
4. Pump speed berkurang
13
 Turning Point Question 3

Ketika melakukan sirkulasi pertama Driller’s method, anda sedang menjaga ICP
dengan tanpa masalah. Lalu tiba-tiba TP turun mendekati SITP, diikuti oleh CP
yang ikut turun. Apa yang mungkin terjadi?
Tubing pressure gauge Casing pressure gauge

1500 1500
1000 2000 1000 2000

500 2500 SICP 500 2500

SITP 510 psi 700 PSI 730 psi
500 PSI 0 3000 0 3000

Open Close

1. Washed out choke

2. Kegagalan pompa
3. Plugged nozzle
4. Kerusakan pressure gauge
14
 Turning Point Question 4

Ketika sirkulasi pertama Driller’s method, tim anda sedang menjaga ICP. Sweet
spot ditandai pada ¼ bukaan di choke indicator. Beberapa waktu kemudian, anda
melihat choke menunjukkan 1/8 bukaan, namun pressure masih Ok. Apa yang
mungkin terjadi?
Tubing pressure gauge Casing pressure gauge

1500 1500
1000 2000 1000 2000

500 2500 SICP 500 2500

SITP 1000 psi 700 PSI 800 psi
500 PSI 0 3000 0 3000
Open Close

1. Plugged choke sebagian/ parsial

2. Kegagalan pompa
3. Washed out choke sebagian/ parsial
4. Plugged nozzle
15
Turning Point Question 5

Ketika sirkulasi untuk mematikan sumur, rate pemompaan adalah 5 bbls/menit sedangkan
return sebanyak 3 bbls/ menit. Total volume lubang untuk melakukan satu kali sirkulasi adalah
sebesar 252 bbls.
Berapakah minimum volume yang harus dipompakan untuk melakukan satu kali sirkulasi
penuh dalam sumur tersebut?

1. 252 bbls
2. 420 bbls
3. 151 bbls
4. 504 bbls

16
