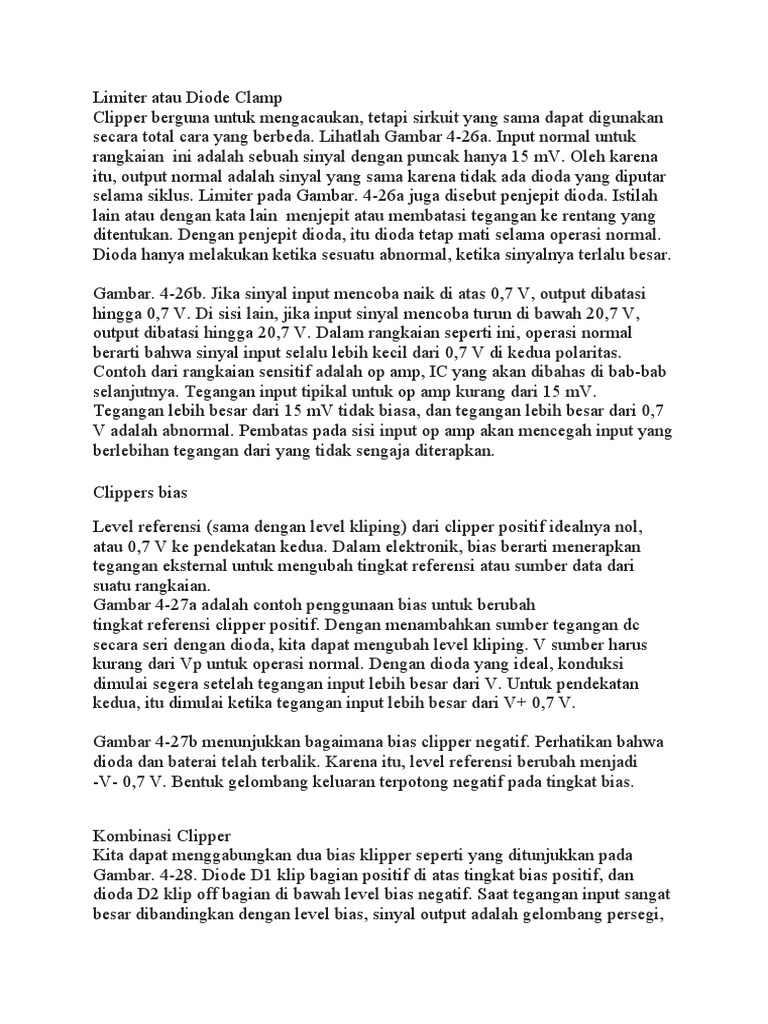

Limiter atau Diode Clamp

Clipper berguna untuk mengacaukan, tetapi sirkuit yang sama dapat digunakan
secara total cara yang berbeda. Lihatlah Gambar 4-26a. Input normal untuk
rangkaian ini adalah sebuah sinyal dengan puncak hanya 15 mV. Oleh karena
itu, output normal adalah sinyal yang sama karena tidak ada dioda yang diputar
selama siklus. Limiter pada Gambar. 4-26a juga disebut penjepit dioda. Istilah
lain atau dengan kata lain menjepit atau membatasi tegangan ke rentang yang
ditentukan. Dengan penjepit dioda, itu dioda tetap mati selama operasi normal.
Dioda hanya melakukan ketika sesuatu abnormal, ketika sinyalnya terlalu besar.

Gambar. 4-26b. Jika sinyal input mencoba naik di atas 0,7 V, output dibatasi
hingga 0,7 V. Di sisi lain, jika input sinyal mencoba turun di bawah 20,7 V,
output dibatasi hingga 20,7 V. Dalam rangkaian seperti ini, operasi normal
berarti bahwa sinyal input selalu lebih kecil dari 0,7 V di kedua polaritas.
Contoh dari rangkaian sensitif adalah op amp, IC yang akan dibahas di bab-bab
selanjutnya. Tegangan input tipikal untuk op amp kurang dari 15 mV.
Tegangan lebih besar dari 15 mV tidak biasa, dan tegangan lebih besar dari 0,7
V adalah abnormal. Pembatas pada sisi input op amp akan mencegah input yang
berlebihan tegangan dari yang tidak sengaja diterapkan.

Clippers bias

Level referensi (sama dengan level kliping) dari clipper positif idealnya nol,
atau 0,7 V ke pendekatan kedua. Dalam elektronik, bias berarti menerapkan
tegangan eksternal untuk mengubah tingkat referensi atau sumber data dari
suatu rangkaian.
Gambar 4-27a adalah contoh penggunaan bias untuk berubah
tingkat referensi clipper positif. Dengan menambahkan sumber tegangan dc
secara seri dengan dioda, kita dapat mengubah level kliping. V sumber harus
kurang dari Vp untuk operasi normal. Dengan dioda yang ideal, konduksi
dimulai segera setelah tegangan input lebih besar dari V. Untuk pendekatan
kedua, itu dimulai ketika tegangan input lebih besar dari V+ 0,7 V.

Gambar 4-27b menunjukkan bagaimana bias clipper negatif. Perhatikan bahwa

dioda dan baterai telah terbalik. Karena itu, level referensi berubah menjadi
-V- 0,7 V. Bentuk gelombang keluaran terpotong negatif pada tingkat bias.

Kombinasi Clipper
Kita dapat menggabungkan dua bias klipper seperti yang ditunjukkan pada
Gambar. 4-28. Diode D1 klip bagian positif di atas tingkat bias positif, dan
dioda D2 klip off bagian di bawah level bias negatif. Saat tegangan input sangat
besar dibandingkan dengan level bias, sinyal output adalah gelombang persegi,
seperti yang ditunjukkan pada Gambar 4-28. Ini adalah contoh lain dari
pembentukan sinyal yang dimungkinkan dengan beberapa klipper.

Variasi
Menggunakan baterai untuk mengatur level kliping tidak praktis. Salah satu
pendekatan adalah menambahkan lebih banyak silikon dioda karena masing-
masing menghasilkan bias 0,7 V. Misalnya, Gambar 4-29a menunjukkan tiga
dioda dalam clipper positif. Karena setiap dioda memiliki offset sekitar 0,7 V,
tiga dioda menghasilkan level kliping sekitar +2,1 V. aplikasi tidak harus
menjadi clipper (waveshaping). Kita bisa menggunakan yang sama sirkuit
sebagai penjepit dioda (pembatas) untuk melindungi sirkuit sensitif yang tidak
dapat ditoleransi lebih dari input 2,1-V. Gambar 4-29b menunjukkan cara lain
untuk membiaskan clipper tanpa baterai. Kami menggunakan pembagi tegangan
(R1 dan R2) untuk mengatur tingkat bias.

Dalam hal ini, tegangan output terpotong atau terbatas ketika input lebih besar
dari Vbias +0.7 V. Gambar 4-29c menunjukkan penjepit dioda yang bias. Dapat
digunakan untuk melindungi sensitif sirkuit dari tegangan input yang
berlebihan. Level bias ditampilkan sebagai 15 V. Terkadang variasi seperti Gbr.
4-29d digunakan untuk menghapus offset diode pembatas D1. Inilah idenya:
Diode D2 bias sedikit ke depan konduksi sehingga memiliki sekitar 0,7 V di
atasnya. 0,7 V ini berlaku untuk seri 1 kV dengan D1 dan 100 kV. Ini berarti
bahwa diode D1 berada di ambang konduksi. Oleh karena itu, ketika sinyal
masuk, dioda D1menkonduksi di dekat 0 V.
