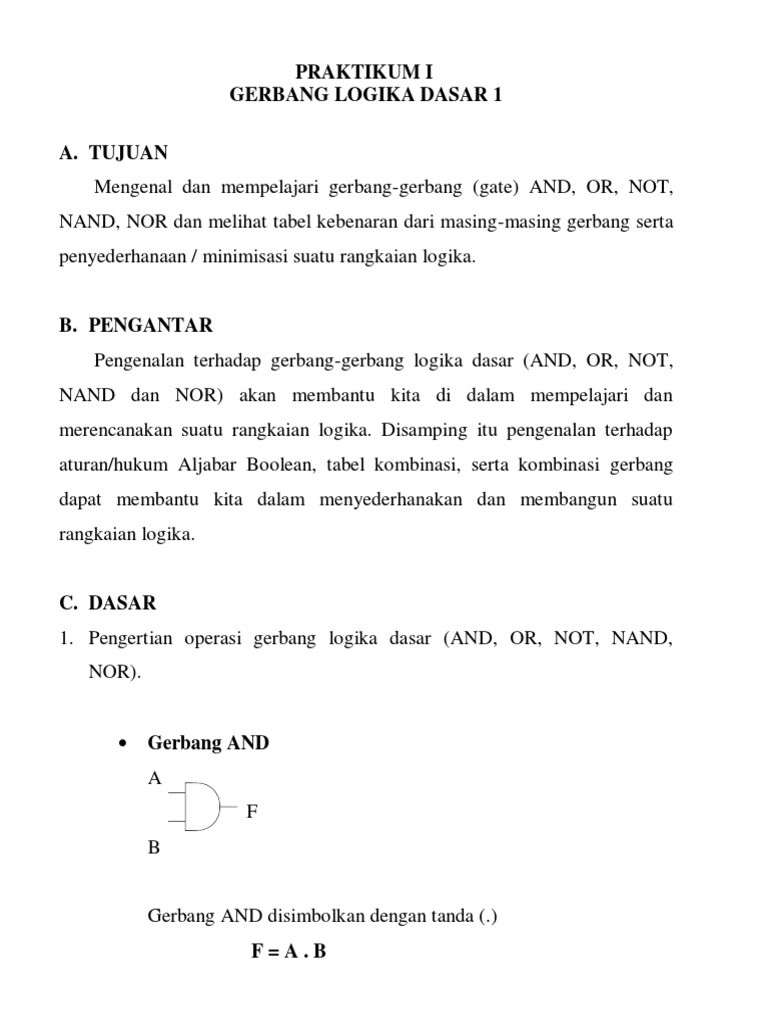

PRAKTIKUM I

GERBANG LOGIKA DASAR 1

A. TUJUAN
Mengenal dan mempelajari gerbang-gerbang (gate) AND, OR, NOT,
NAND, NOR dan melihat tabel kebenaran dari masing-masing gerbang serta
penyederhanaan / minimisasi suatu rangkaian logika.

B. PENGANTAR
Pengenalan terhadap gerbang-gerbang logika dasar (AND, OR, NOT,
NAND dan NOR) akan membantu kita di dalam mempelajari dan
merencanakan suatu rangkaian logika. Disamping itu pengenalan terhadap
aturan/hukum Aljabar Boolean, tabel kombinasi, serta kombinasi gerbang
dapat membantu kita dalam menyederhanakan dan membangun suatu
rangkaian logika.

C. DASAR
1. Pengertian operasi gerbang logika dasar (AND, OR, NOT, NAND,
NOR).

 Gerbang AND
A
F
B

Gerbang AND disimbolkan dengan tanda (.)

F=A.B
 Gerbang logika AND fungsi outputnya akan bernilai logika 1
apabila semua input masukannya bernilai 1, hal ini dapat
digambarkan sebagai rangkaian seri antara switch A dengan
switch B pada gambar dibawah ini.
Lampu akan menyala jika kedua switch A dan B ditekan , dan
lampu akan mati jika salah satu atau kedua switch dilepaskan.

A
B

LAMPU

Baterai

Gb Rangkaian Seri
 Gerbang OR
A
F
B

Gerbang OR disimbolkan dengan tanda (+)

F= A + B
Gerbang logika OR fungsi outputnya akan bernilai logika 1
apabila salah satu atau semua input masukannya bernilai 1, hal ini
 dapat digambarkan sebagai rangkaian parallel antara switch A
dengan switch B.
Lampu akan menyala jika salah satu atau kedua switch ditekan,
dan lampu akan mati jika kedua switch A dan B tidak ada yang
ditekan.

LAMPU

Baterai

Gb Rangkaian Parallel
 Gerbang NOT

A X

Gerbang NOT disimbolkan dengan garis diatas variabel nilai

logika
A

Gerbang logika NOT hanya memiliki satu jalur input dan satu
jalur output. Output dari gerbang NOT adalah kebalikan dari

A
Relai
inputannya, apabila inputannya berlogika 1 maka outputnya akan
berlogika 0 dan begitu pula sebaliknya apabila inputannya 0
outputnya akan berlogika 1. Untuk lebih jelasnya dapat dilihat
gambar dibawah ini.

Gb Relay active low input

Apabila switch A ditekan maka relai (normaly closed ) akan aktif,

pada saat aktif relai akan memutus aliran listrik dari baterey ke
lampu dan akibatnya lampu akan mati, sebaliknya apabila switch
A dilepaskan kembali relai akan kembali mengalirkan listrik ke
lampu sehingga lampu akan menyala kembali.
 Gerbang NAND

F= A.B

Gerbang logika NAND (NOT- AND) merupakan pengembangan

dari gerbang logika AND, gerbang NAND pada dasarnya adalah
gerbang AND yang outputnya di NOT kan. Fungsi output dari
gerbang logika NAND merupakan kebalikan dari fungsi output
gerbang AND.

 Gerbang NOR

F= A+B

Gerbang logika NOR (NOT-OR) merupakan pengembangan dari

gerbang logika OR, gerbang OR pada dasarnya adalah gerbang
OR yang outputnya di NOT kan. Fungsi output dari gerbang NOR
merupakan kebalikan dari fungsi output gerbang OR.
2. Pengertian konsep dasar Aljabar Boolean.
D. PERCOBAAN
1. Buatlah tabel kebenaran dari gate AND, OR, NOR, NAND dengan 2
input serta NOT.
Tabel Kebenaran AND gate 2 input:
A B F
0 0
0 1
1 0
1 1

Tabel Kebenaran OR gate 2 input:

A B F
0 0
0 1
1 0
1 1

Tabel Kebenaran NOR gate 2 input:

A B F
0 0
0 1
1 0
1 1

Tabel Kebenaran NAND gate 2 input:

A B F
0 0
0 1
1 0
1 1
 Tabel Kebenaran NOT gate:
A F
0
1

Max15
.....................................................................................................................
.............................( )
2. Buatlah tabel kebenaran untuk ungkapan aljabar Boolean berikut ini:
a)
b) A B C + A B C + A B C
Max20
......................................................................................................................
.............................( )
3. Rangkailah fungsi dibawah ini pada Electronic Workbench dan
buktikanlah fungsi tersebut
a) A. A  B  A
b) A.(( A  B )  C )  A

c) A. B. C   A. B. C
Max35
......................................................................................................................
.............................( )

4. Sederhanakan fungsi :
 T  ( A  B  C ).( A  B  C ).( A  B  C )

T  A B C + A B C + AB C + A B C
Kemudian buktikan dengan Electronic Workbench bahwa hasil penyeder
hanaan yang anda lakukan adalah benar!
Max30
……………………………………………………………………………
………………….( )
