10/30/2023

TM-4

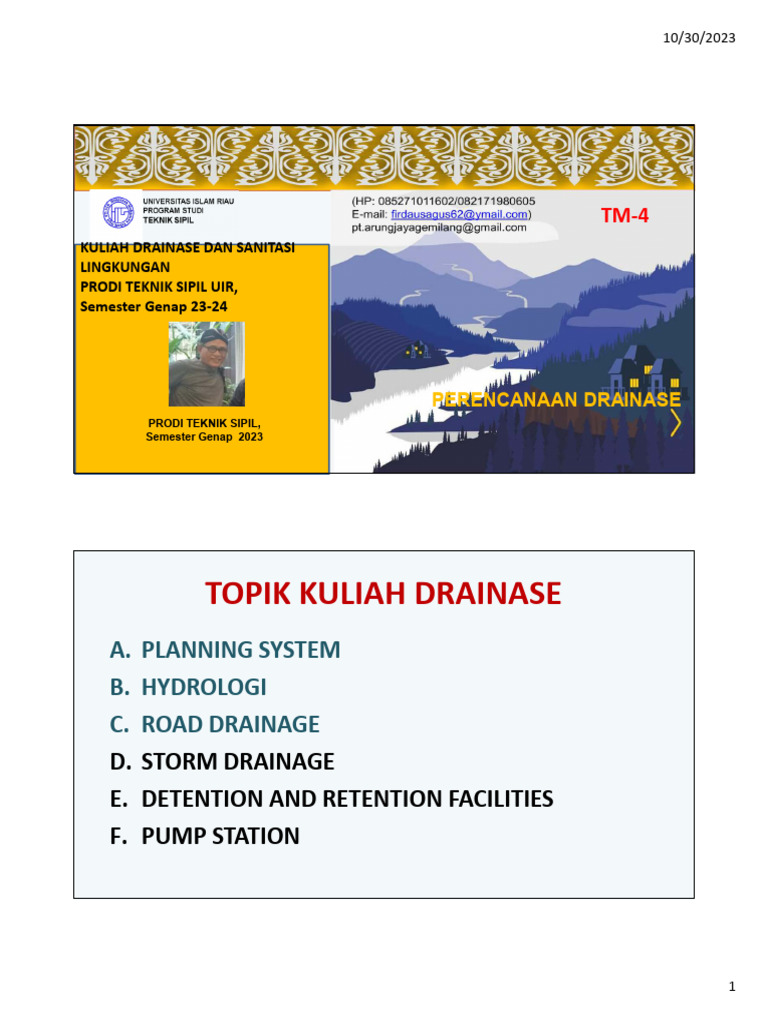

KULIAH DRAINASE DAN SANITASI
LINGKUNGAN
PRODI TEKNIK SIPIL UIR,
Semester Genap 23-24

PERENCANAAN DRAINASE
PRODI TEKNIK SIPIL,
Semester Genap 2023

TOPIK KULIAH DRAINASE

A. PLANNING SYSTEM
B. HYDROLOGI
C. ROAD DRAINAGE
D. STORM DRAINAGE
E. DETENTION AND RETENTION FACILITIES
F. PUMP STATION

1
 10/30/2023

Defenisi
Drainase adalah sebuah sistem jaringan saluran yang berfungsi
untuk membuang limpasan air hujan dipermukaan (tanah, rumput,
beton, dll) ketempat pembuangan yang dapat menampungnya
tanpa memberikan dampak yang sifatnya merugikan bagi daerah
sekitar penampungan tersebut.

Lingkup drainase:
1.Drainase permukiman (urban drainage)
2.Road drainage dan storm drainage
3.Drainase lahan pertanian → mk Irigasi

Contoh
lay out drainase
permukiman

2
 10/30/2023

Skema System
Drainage Permukiman

Roadside drains
Gutters

Drainase Skunder
Gutters

Pumping

Local Drain
Drainase Tersier
DetentionPond

Primer Drainage

KOMPONEN DRAINASE

3
 10/30/2023

Komponen Umumnya ditemukan

D ra i n a g e pada drainase MINOR

a.Gutters
b.Roadside drains
c. Local drains/storm drains
d.Culverts
e.Detention/Retention pond
f. Pumping Stations

Komponen
D ra i n a g e
a. Gutters (drainase muka jalan, terletak dipinggi aspal)
b. Roadside drains, (dipinggir jalan menampung buangan dari badan
jalan)
c. Local drains/storm drains (menampung limpasan, pembuangannya ke
minor drains)
d. Culverts (box, gorong-grong pada perpotongan jalan)
e. Detention/Retention pond, (kolam penahan dan sementara, dalam
bentuk Polder)
f. Pumping Stations

4
 10/30/2023

Contoh Skema System

Drainage Permukiman

Roadside drains
Gutters

Drainase Skunder
Gutters

Pumping

Local Drain
Drainase Tersier
DetentionPond

Primer Drainage

SYSTEM PLANING

5
 10/30/2023

A. SYSTEM PLANING
• Perencanaan drainase adalah bagian integral dari
perencanaan jalan raya dan jaringan tranportasi.
• Harus dipastikan bahwa perencanaan musti bersamaan
dengan rencana awal sistem tarnsportasi dan jaringan
jalan.
Topik bahasan
1. Design objectives (Tujuan Desain)
2. Design Approach (pendekatan perencanaan)
3. Data Requirements (pengumpulan data, data saja
yang diperlukan)

1. DESIGN OBJECTIVES

6
 10/30/2023

Gutters
• Drainase permukaan, (Gutters)

Gutters
• Tujuan perencanaan drainase Gutters adalah
untuk mengalirkan limpasan hujan yang jatuh di
permukaan jalan raya dan membuangnya ke
saluran darinase jalan (road side drains)
• Road side drain, jaraknya di rencanakan,
umumnya dikota saluran tertutup, datas pejalan
kaki, pakai main holl.

7
 10/30/2023

Roadside Drain Contoh

Contoh
Roadside Drains
Roadside Drains
Saluran tertutup Saluran tertutup &
Gutters

Roadside Drain

8
 10/30/2023

Roadside Drains
• Tujuan perencanaan drinase jalan araya ( roadside
drains) adalah untuk mengalirkan air hujan yang
dikumpulkan oleh gutters dan membuangnya ke
sistem drainase permukiman (strom drainage)
dengan aman tanpa menimbulkan DAMPAK yang
merugikan.

Roadside Drains

9
 10/30/2023

Urban drainage
• Air yang terbuang
dari limbah rumah
• Buangan dari air
atap ke saluran
• Shapered system

Urban Drainage
Contoh Contoh
Urban Drains Roadside Drains
Saluran terbuka Saluran tertutup &
Gutters

10
 10/30/2023

Tujuan URBAN/STORM DRAINAGE

• Tujuan perencanaan drainage permukiman (urban
drainage) adalah untuk mengalirkan limpasan air
hujan dari drainage kawasan permukiman ke tempat
pembuangan yang aman seperti sungai atau major
drains.

– Megapa air tergenang?

– Fungsinya…!

Detention And Retention Pond

11
 10/30/2023

Detention and Retention Pond

• Tujuan perencanaannya adalah untuk menahan sementara
limpasan curah hujan agar tidak dengan segera mengalir ke
outfall saluran drainage (memperlambat waktu Tc).
• Tujuan perencanaan Detention Pond adalah untuk menahan
sebagian volume limpasan curah hujan dan
memompakannnya atau mengalirkannya kembali ke tempat
pembuangan (outfall) apabila kondisi daya tampung tempat
penampungan telah MAMPU menerimanya.

2. PENDEKATAN PERENCANAAN
Pengumpulan Data
Koordinasi
Preliminary design

12
 10/30/2023

DESIGN APPROACH
Pendekatan perencanaan
a. Perencanaan drainase (Urban Storm Drainage)
adalah sebuah proses RUANG melingkupi seluruh
perencanaan jalan raya dan pengembangan kawasan
permukiman.→memerlukan RTRK, RDTR
b. Elemen-elemen utama proses perencanaan adalah
pengumpulan data, koordinasi antar instansi,
konsep rencana awal, pengembangan konsep awal
dan design (perencanaan)

PENGUMPULAN DATA
Data yang dibutuhkan:
1. Peta (tofografi, boundary-batas hidrologi, ground cover-land use-
tata ruang kota, existing drainage)-peta bakosartanal
2. Pemetaan Tata guna Lahan (existing and future land use)
3. Peta jenis tanah-peta geologi-kemapuan tanah menyimpan air
(type and hydrologyc soil groups)
4. Sejarah banjir-genangan (area, highwater mark elevation)
5. Kondisi drainage exisiting (size, shape-bentuk, material, invert,
information, age, condition, dll)

13
 10/30/2023

KOORDINASI
Koordinasi antar instansi
Koordinasi harizontal (related agencies in the
same city/regency)
Koordinasi vertikal (central government and
provinceal)
Koorinasi antar pemerintah kab/Kota (between
local government/neighbourhood)

Preliminary Concept
Konsep rencana awal, review dan DED
Pembuatan peta dasar (are, sub are, land us, ground cover, existing
drainage)
Pemisahan antara drainage minor dan drainage major (Minor drainge
< 10 tahun RP; major drains 25-100 tahun RP
Pembutan konsep rencana (locate: inlet, outfalls, main and other
conveyyance drains,; define: detention strategy storage and location,
water quality, elemen of major dranage system)
Rancangan komponen drainase (roadside drains, gutters, curb, ditces,
open channels, pipes, culverts, outfall, dll)
Pengembangan/review konsep perencanaan dan pembuatan DED

14
 10/30/2023

Pengumpulan data
Data yang dibutuhkan ….
Rancangan (DED) sistem Drainage Existing (perfromance)-
Rancangan utilitas (water supply, electricity, gas, dll)
Informasi ROW jaringan jalan (existing road and future
planning)
Regulasi pemerintah pusat, Provinsi Dan Kab/Kota (relatied
regulation)

TYPIKAL URBAN DRAINAGE

2
Q5 Q3
5 3 Q2
OUTLET

1
C B Q4 Q1
A
4
Drains discharge:
QA = Q1 +Q2
QB = QA + Q3 + Q4
QC = QB + Q5

15
 10/30/2023

Preliminary Concept

CONTOH KONSEP PERENCAAAN DRAINASE

HYDROLOGY
Data yang paling menentukan pada perencanaan
drainase adalah data curah hujan dan limpasan,

Topik Bahasan:
1. Rainfall (precipitaGon)→ Curah hujan
(presipitasi)
2. DeterminaGon of Peak Flow →Penentuan curah
hujanPuncak

16
 10/30/2023

Curah hujan
• Data curah hujan, data karakteristik daerah tangkapan
hujan (watershed) menghasilkan debit limpasan (
flood flow) yang akan dipergunakan untuk
perencanaan drainase.
• Bergantung kepada besarnya/jumlah curah hujan
yang dipilih untuk mewakili serangkaian curah hujan
yang dipakai sebagai debit rencana suatu sistem
drainase ditentukan oleh beberapa metode:

Metode yang digunakan dalam

menetapkan curah hujan rencana
1. Constant Rainfall Method
2. Dynamic Rainfall Method
3. Syntetic Rainfall event Method

17
 10/30/2023

1.Constant Rainfall Method

• Penetapan curah hujan rencana metode constan rainfall
• Intensitas curah hujan sesungguhnya bervariasi menurut waktu selama
hujan berlansung, akan tetapi metode curah hujan konstan banyak
digunakan dalam merencanakan drainase.
• Karakteristik curah hujan disuatu wilayah berdasarkan pengamatan
melalui pengukuran pada sejumlah statsiun pencatat curah hujan dan
dari data tersebut dibuat curve IDF ( Intensitas Duration Frequency Curve)
• Inensitas curah hujan yang didapat dari IDF tersebut yakni curah hujan
yang dikaitkan dengan durasi dan probabilitas adalah merupakan curah
hujan konstan yang dipergunakan untuk perencanaan debit puncak
drainase.

Constant Rainfall Method

18
 10/30/2023

2. Dynamic Rainfall Method

• Curah hujan dymanic rainfall adalah merupakan kemiringan dari pada
kurva massa ( mass curve) dari pada intensitas curah hujan selama kurun
waktu tertentu.

• Untuk analsis hidrologi, kejadian curah hujan dibagi menjadi beberapa

interval waktu tertentu dan menghitung besaran rata-rata untuk setiap
periode yang dipilih tersebut. Besaran tersebut diplotkan pada sebuah
grafik yang dinamakan Hyetoograph
• Metode ini memberikan besaran curah hujan yang berbeda setiap jam,
metoda ini lebih akurat dibandingkan dengan metode curah hujan konstan.

Terimaksih
