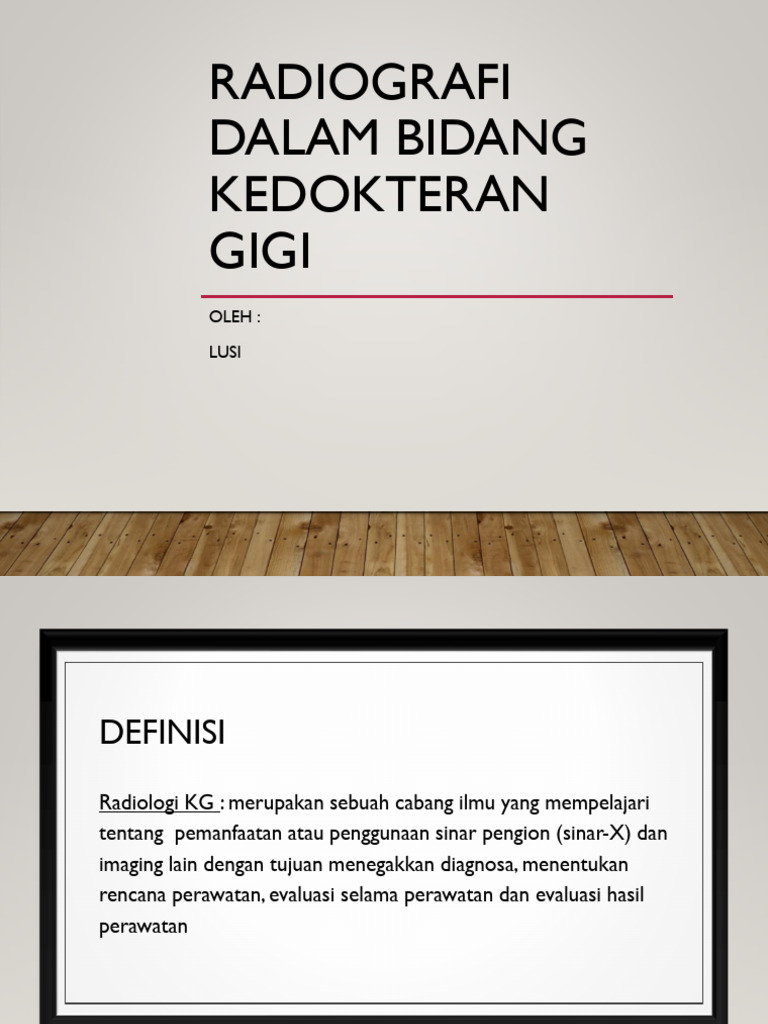

RADIOGRAFI

DALAM BIDANG
KEDOKTERAN
GIGI
OLEH :

LUSI
DEFINISI
Radiologi KG : merupakan sebuah cabang ilmu yang mempelajari
tentang pemanfaatan atau penggunaan sinar pengion (sinar-X) dan
imaging lain dengan tujuan menegakkan diagnosa, menentukan
rencana perawatan, evaluasi selama perawatan dan evaluasi hasil
perawatan
 Radiografi : penggunaan sinar
pengionan (sinar-X) atau Imaging
DEFINISI untuk membentuk bayangan benda
yang akan pelajari, yang ditangkap oelh
film atau sensor
 DEFINISI

Radiograf : merupakan gambaran hasil pemaparan sinar pengion/Sinar-x atau

imaging lainnya
 Membantu
menegakkan diagnosis

MANFAAT Mengarahkan rencana

RADIOGRAFI perawatan
KEDOKTERAN
GIGI
Evaluasi keberhasilan
sebuah perawatan
ILMU YANG HARUS DIPAHAMI

Proteksi Radiasi :
perlindungan pasien,
Peralatan radiografi : sinar
operator dan juga dokter
X diproduksi, radiograf
dari energi sinar pengion
dihasilkan
(proteksi, dosimetri dan
aturan 2)

Tehnik cara pembacaan Tehnik Radiografi : tehnik

radiograf : anatomi, cara menghasilkan sebuah
patofiologi penyakit dan radiograf yang baik dan
jenis2 penyakit benar
 ATURAN YANG BERLAKU

Mengatur : International Commission Radiological Protection (ICRP)

Aturannya :
✓ Justifikasi : harus menunjukkan manfaat yang lebih besar dibandingkan
dengan risiko yang diterima oleh pasien
✓ Limitasi : nilai batas dosis yang sudah ditetapkan tidak boleh dilampaui.
✓ Optimasi : pemanfaatan radiasi serendah pertimbangan sosial dan ekonomi.
PROSES TERBENTUKNYA
GAMBARAN RADIOGRAFIK
1. Sinar-x masuk
Sinar X/ ke dalam objek
Energi 2. Sinar akan
pengion menembus
objek
3. Gambaran
radiograf yang
sihasilkan tgt :
ketebalan dan
bentuk objek ,
intensitas sinar.
Dan posisi
objek
CAKUPAN PENGETAHUAN ILMU
DENTAL RADIOGRAFI DAN
RADIOLOGI

• Peralatan Dasar → produksi X-Ray

• Proteksi Radiasi → perlindungan pasien dan operator dari sinar X
• Tehnik Radiografi → tehnik yang digunakan
• Radiointerpretasai → interpretasi gambaran radiografi
PROSES TERBENTUKNYA GAMBARAN
RADIOGRAFIK

Berinteraksi dengan
Sinar X objek
emulsi fotografi film

∑ X-Ray Kepadatan
objek
DALAM MENGINTERPRETASI SEBUAH GAMBARAN

RADIOGRAFIK, DIPERLUKAN PENGETAHUAN :

1. Kualitas / Mutu radiografi

2. Tehnik Radiografi
3. Radiointerpretasi : Ilmu jaringan dan anatom
4. Radiodiagnosis
BAYANGAN RADIOGRAFIK

Terdiri dari
• Bayangan putih/radioopak →sinar X diserap oleh
jaringan sehingga tdk sampai di fil atau sensor
• Bayangan hitam/radiolusen →sinar X melewati objek
dan berhenti sempurna pada film atau objek
• Radiointermediat/ abu-abu →istilah ini jarang
digunakan dimana sibar sebagain memebs dan
Sebagian tidak/ sinar Sebagian sampai di film
sementara Sebagian lainnya tdk
Gambaran dental radiografi (bayangan hitam,putih, dan abu-abu)
UNTUK MENGENALI GAMBARAN
JARINGAN DAN ANATOMI
DIPERLUKAN :

• Ilmu tentang jaringan dan jaringan

pendukungnya, anatomi dan variasinya
• Mengenali gambaran dari 2 dimensi atau 3
dimensi
• Ilmu tentang penyakit / radiodiagnosis
RADIODIAGNOSIS

• Radiodiagnosis adalah suatu kemampuan untuk

menentukan sebuah suspect diagnosis
bedasarkan tampakan pada sebuah radiograf
• Terdiri dari segala macam kelianan yang mungkin
terjadi pada area yang kita lihat
KUALITAS GAMBAR
RADIOGRAFIK

Tergantung pada :
• kontras
• tehnik
• karakteristik sinar X
• ketajaman gambar dan resolusinya
PRODUKSI, PROPERTI,
DAN INTERAKSI
SINAR-X
By : Lusi
 PENDAHULUAN

Sinar-X ditemukan dr. Wilhelm Conrad Roentgen (1895)

Sinar X Merupakan Suatu Bentuk Radiasi Elektromagnetik degan

Panjang Gelombang Pendek (0,01-10 Nano meter) dan
Frekuensi 1016 s/d 1021 Hz Hal Inilah Sinar X

Mampu Menembus Tubuh Manusia.

 STRUKTUR ATOM
• ATOM DISUSUN PARTIKEL INTI ATOM
(PROTON & NEUTRON), DIKELILINGI
ELEKTRON
• NOMOR ATOM (Z): ∑ PROTON DALAM INTI
ATOM
• NOMOR NEUTRON (N): ∑ NEUTRON DALAM
INTI ATOM
• NOMOR MASSA ATOM (A): Z+N
• ISOTOP: ATOM DENGAN Z SAMA, A & N
BERBEDA
• RADIOISOTOP: ISOTOP DENGAN INTI TIDAK
STABIL
• ATOM NETRAL: ∑ MUATAN + (PROTON)
SEIMBANG DENGAN ∑ MUATAN –
(ELEKTRON)
 PRODUKSI SINAR-X

• FILAMEN BERMUATAN LISTRIK & PANAS

(KATODA) → ELEKTRON
• TEGANGAN TINGGI YG MENGALIRI
TABUNG MEMPERCEPAT ALIRAN ELEKTRON
KE ANODA
• FOCUSING DEVICE MENGARAHKAN
ALIRAN ELEKTRON PADA FOCAL SPOT
• ELEKTRON MENGENAI TARGET
• ENERGI YANG HILANG OLEH ELEKTRON
DIUBAH MENJADI PANAS (99%) DAN
SINAR-X (1%)
• PANAS YANG DIHASILKAN AKAN HILANG
& DISEBARKAN OLEH COPPER BLOCK &
MINYAK
• SINAR-X DIPANCARKAN KE SEGALA ARAH
INTERAKSI • BENTURAN MENGHASILKAN PANAS
PADA • ELEKTRON YANG DATANG BERTUBRUKAN
TINGKATA DENGAN ELEKTRON PADA KULIT TERLUAR, TERJADI
EKSITASI DAN IONISASI BERULANGKALI DENGAN
N ATOM KEHILANGAN ENERGI DALAM BENTUK PANAS

• BENTURAN MENGHASILKAN SINAR-X

• BENTURAN MENGHASILKAN SINAR-X:

ELEKTRON YANG DATANG MENDEKATI INTI ATOM
DAN MELAMBAT SECARA PERLAHAN DAN DIBELOKKAN
DENGAN MEMANCARKAN PHOTON SINAR-X.
 • Sinar-x Adalah Satuan Gelombang Energi Radiasi
Elektromagnetik Yang Memulai Tingkat Atomik.
• Beberapa Satuan Gelombang Sebanding Dengan
Kuantum Energi Yang Disebut Photon
BEBERAPA HAL
• Cahaya Sinar-x Terbuat Dari Jutaan Energi Photon
PENTING DAN
Yang Berbeda-beda
KARAKTERISTIK
SINAR-X • Sinar-x Dapat Dirubah Intensitas Dan Kualitasnya
• Intensitas: Angka Atau Kuantitas Sinar-x Photon
Dalam Cahaya
• Kualitas: Energi Dibawa Oleh Sinar-x Photon
Dimana Kadarnya Mempengaruhi Kekuatannya
• Faktor Yang Dapat Mempengaruhi Intensitas
Dan Kualitas Sinar, Meliputi:
• Ukuran Tabung Tegangan (Kv)
• Ukuran Tabung Arus (Ma)
• Jarak Target (D)
• Waktu = Lama Paparan (T)
• Filtrasi
• Materi Target
• Bentuk Gelombang Tabung Tegangan
• Pada Ruangan Terbuka, Sinar-x Berjalan
Lurus
• Kecepatan Diruang Terbuka = 3x108 Ms-
1
• Diruang Terbuka Sinar-x Mematuhi
Hukum Kuadran Terbalik
Energi yang dibawa oleh sinar-X dapat
dilemahkan oleh benda.

Sinar-X dapat menghasilkan ionisasi

(kehancuran biologis dalam jaringan hidup, oleh
karena itu disebut radiasi ionisasi)

Sinar-X tidak terdeteksi oleh indera manusia

Sinar-X dapat mempengaruhi emulsi untuk

memproduksi gambaran visual (radiografi) dan
dapat menyebabkan garam khusus untuk
fluoresce untuk memancarkan sinar. Prinsip
digunakannya peningkatan gambar pada extra
oral cassette.
 EMPAT HAL YANG TERJADI KETIKA
SINAR-X BERINTERAKSI DENGAN BAHAN

• Secara Lengkap Tersebar Tanpa Kehilangan Energi

• Terserap Dengan Kehilangan Energi Seluruhnya
• Tersebar Dengan Beberapa Diantaranya Terserap Dan Kehilangan Energi
• Ditransmisikan Tanpa Ada Perubahan.
• tRimAkasIh…
