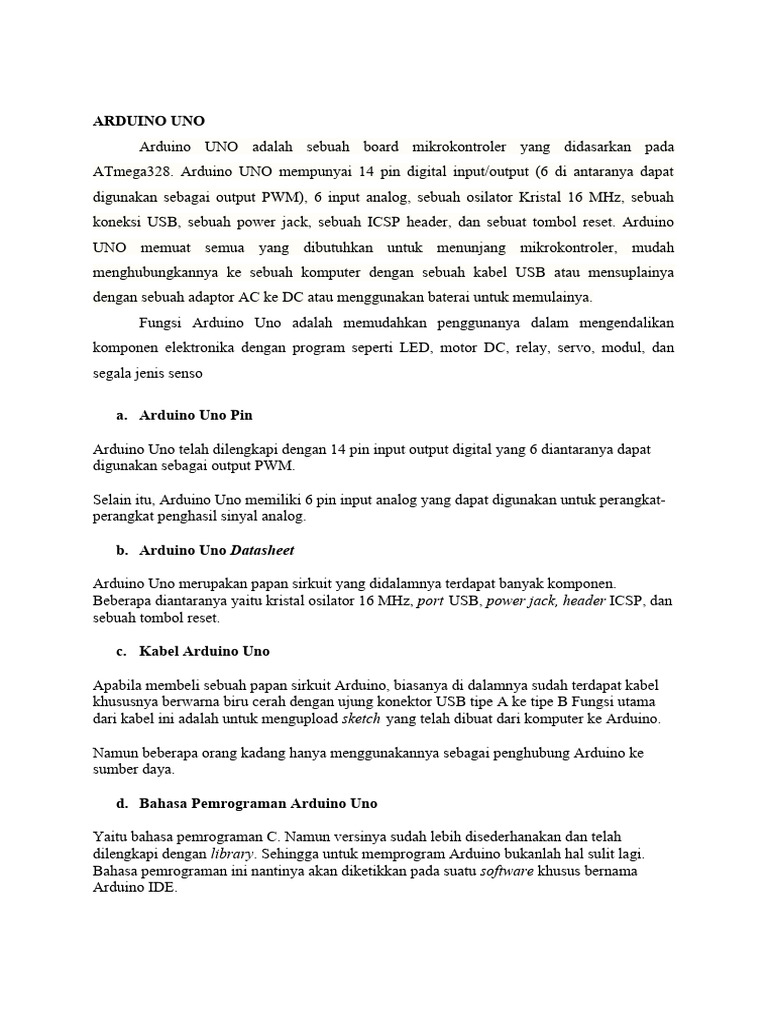

ARDUINO UNO

Arduino UNO adalah sebuah board mikrokontroler yang didasarkan pada

ATmega328. Arduino UNO mempunyai 14 pin digital input/output (6 di antaranya dapat
digunakan sebagai output PWM), 6 input analog, sebuah osilator Kristal 16 MHz, sebuah
koneksi USB, sebuah power jack, sebuah ICSP header, dan sebuat tombol reset. Arduino
UNO memuat semua yang dibutuhkan untuk menunjang mikrokontroler, mudah
menghubungkannya ke sebuah komputer dengan sebuah kabel USB atau mensuplainya
dengan sebuah adaptor AC ke DC atau menggunakan baterai untuk memulainya.
Fungsi Arduino Uno adalah memudahkan penggunanya dalam mengendalikan
komponen elektronika dengan program seperti LED, motor DC, relay, servo, modul, dan
segala jenis senso

a. Arduino Uno Pin

Arduino Uno telah dilengkapi dengan 14 pin input output digital yang 6 diantaranya dapat
digunakan sebagai output PWM.

Selain itu, Arduino Uno memiliki 6 pin input analog yang dapat digunakan untuk perangkat-
perangkat penghasil sinyal analog.

b. Arduino Uno Datasheet

Arduino Uno merupakan papan sirkuit yang didalamnya terdapat banyak komponen.
Beberapa diantaranya yaitu kristal osilator 16 MHz, port USB, power jack, header ICSP, dan
sebuah tombol reset.

c. Kabel Arduino Uno

Apabila membeli sebuah papan sirkuit Arduino, biasanya di dalamnya sudah terdapat kabel
khususnya berwarna biru cerah dengan ujung konektor USB tipe A ke tipe B Fungsi utama
dari kabel ini adalah untuk mengupload sketch yang telah dibuat dari komputer ke Arduino.

Namun beberapa orang kadang hanya menggunakannya sebagai penghubung Arduino ke

sumber daya.

d. Bahasa Pemrograman Arduino Uno

Yaitu bahasa pemrograman C. Namun versinya sudah lebih disederhanakan dan telah
dilengkapi dengan library. Sehingga untuk memprogram Arduino bukanlah hal sulit lagi.
Bahasa pemrograman ini nantinya akan diketikkan pada suatu software khusus bernama
Arduino IDE.
Nantinya, software ini akan berperan sebagai teks editor dan media untuk meng-
upload program dari komputer ke papan sirkuit Arduino.

Sifatnya yang cross platform, memungkinkannya untuk diinstal pada sistem operasi
Windows, Macintosh, dan Linux.

Macam Macam Arduino Uno

1. Menurut Waktu Keluarannya

a. Arduino Uno

Untuk varian Arduino Uno yang tak ada istilah “R” di belakangnya adalah versi
pertama. Meskipun begitu, varian satu ini cukup terkenal di pasaran sampai sekarang
dan banyak peminatnya.

b. Arduino Uno R2

Berdasarkan informasi yang didapatkan, Arduino Uno jenis ini masih

menggunakan chip mikrokontroler Atmega-168p. Entah karena ada kekurangan atau
faktor lainnya, Arduino Uno R2 cukup jarang ditemukan di pasaran.

c. Arduino Uno R3

Tipe Arduino ini menggunakan chip mikrokontroler Atmega328P dan cukup banyak
dijual di berbagai toko online. Kamu bisa membelinya disini.

2. Menurut Jenis chip-nya

a. Arduino Uno DIP

DIP (Dual Inline Package) merupakan salah satu chip komponen elektronika
berdimensi besar dan memiliki kaki yang untuk pemasangannya itu membutuhkan
lubang pada PCB Arduino.

b. Arduino Uno SMD

SMD (Surface Mount Device) adalah suatu chip berukuran kecil yang butuh teknik
khusus apabila ingin dipasangkan ke PCB Arduino.
Spesifikasi :

Mikrokontroler ATmega328
Tegangan pengoperasian 5V
Tegangan input yang
7-12V
disarankan
Batas tegangan input 6-20V
Jumlah pin I/O digital 14 (6 di antaranya menyediakan keluaran PWM)
Jumlah pin input analog 6
Arus DC tiap pin I/O 40 Ma
Arus DC untuk pin 3.3V 50 Ma
32 KB (ATmega328), sekitar 0.5 KB digunakan oleh
Memori Flash
bootloader
SRAM 2 KB (ATmega328)
EEPROM 1 KB (ATmega328)
Clock Speed 16 MHz
