Perencanaan Struktur Rumah Tinggal 2 Lantai Tugas Besar Struktur Beton

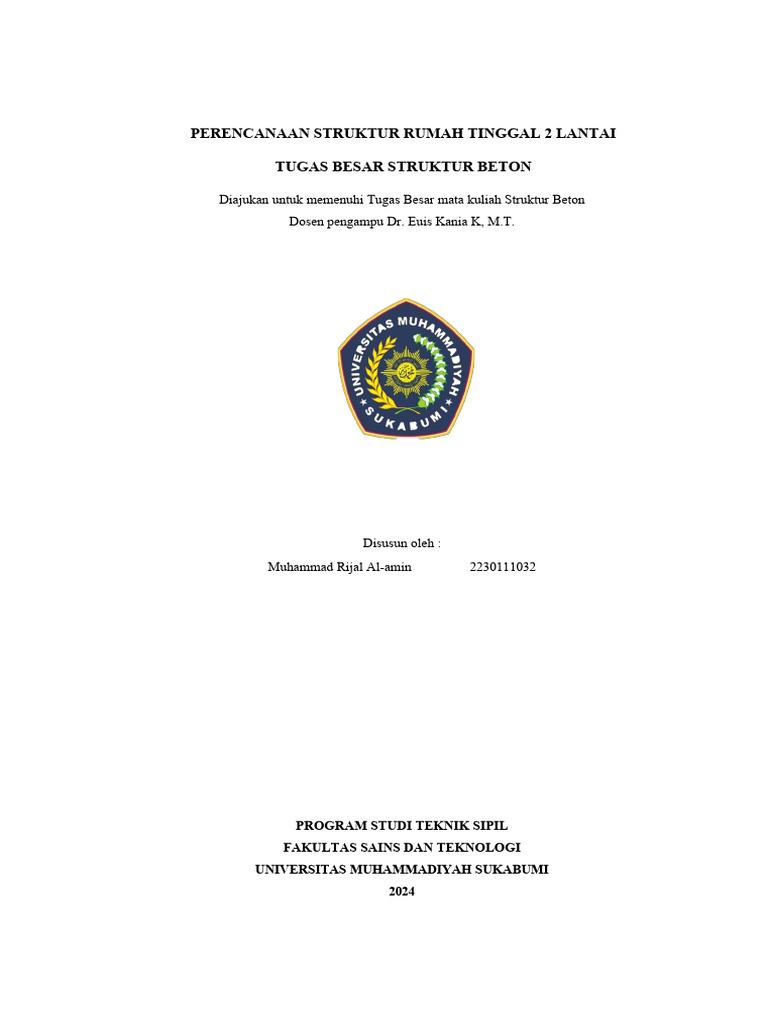

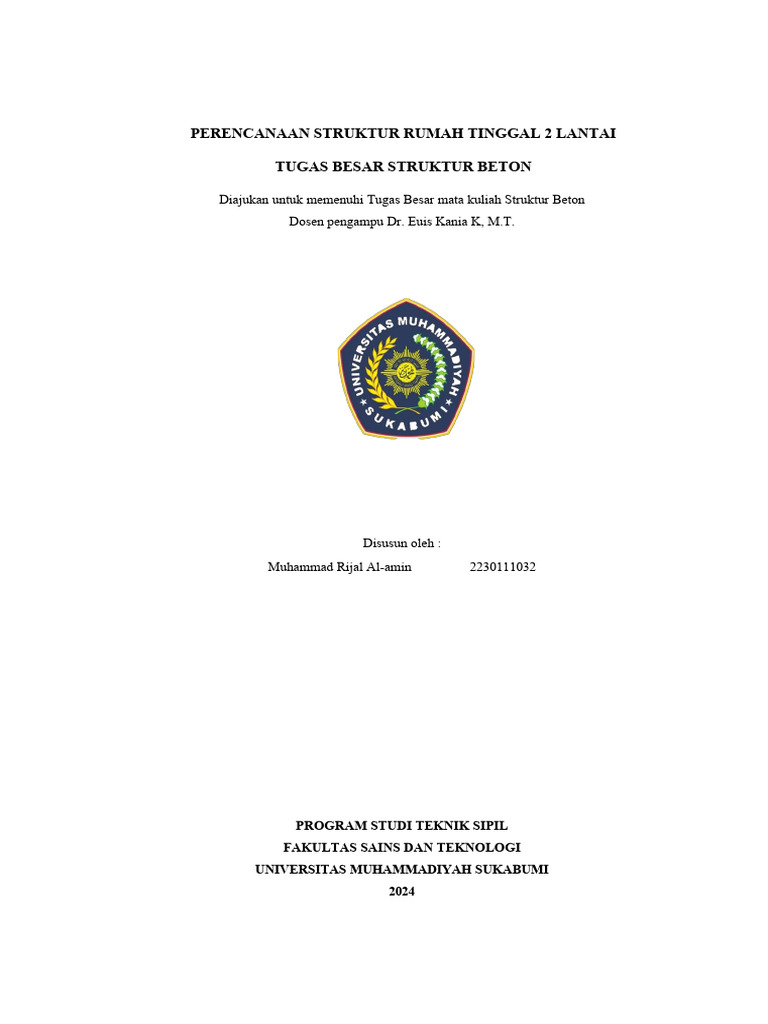

PERENCANAAN STRUKTUR RUMAH TINGGAL 2 LANTAI
TUGAS BESAR STRUKTUR BETON
Diajukan untuk memenuhi Tugas Besar mata kuliah Struktur Beton

Dosen pengampu Dr. Euis Kania K, M.T.
Disusun oleh :
Muhammad Rijal Al-amin 2230111032
PROGRAM STUDI TEKNIK SIPIL

FAKULTAS SAINS DAN TEKNOLOGI
UNIVERSITAS MUHAMMADIYAH SUKABUMI
2024
KATA PENGANTAR
Puji syukur diucapkan kehadirat Allah Swt. Atas segala rahmat –nya sehingga laporan ini
dapat tersusun sampai selesai . Tidak lupa kami mengucapkan terima kasih terhadap bantuan
dari pihak yang telah berkontribsi dengan memberikan sumbangan pikiran.
1. Dr. Euis Kania K, M.T. dosen pembimbing mata kuliah Struktur Beton yang telah
memberi bimbingan dan materi selama penyusunan tugas besar ini.
2. Seluruh dosen Teknik Sipil Universitas Muhammadiyah, yang telah memberikan ilmunya.
3. Bapak, Ibu dan Keluarga yang telah memberikan dukungan baik material dan dorongan
baik material maupun moril dan selalu mendoakan penyusun.
4. Rekan-rekan dari Teknik sipil yang telah mememberi dukungan dalam penyusunan laporan
Tugas Akhir ini, dan semua pihak yang telah membantu terselesaikannya laporan Tugas
Akhir ini.
Penyusun menyadari bahwa masih banyak kekurangan dalam penyusunan laporan

ini,karena keterbatasan pengetahuan dan pengalaman kami.Untuk itu penyusun sangat
mengharapkan kritik dan saran yang membangun demi kesempurnaan laporan ini .
Sukabumi, 21 Januari 2024
Penyusun
ii
DAFTAR ISI
Daftar Isi
KATA PENGANTAR......................................................................................................2
DAFTAR ISI.....................................................................................................................3
BAB 1................................................................................................................................2
PENDAHULUAN.............................................................................................................2
1.1 Latar Belakang.........................................................................................2
1.2 Maksud dan Tujuan.................................................................................2
1.3 Kriteria Perencanaan...............................................................................3
1.4 Peraturan yang Berlaku...........................................................................3
BAB 2................................................................................................................................4
LANDASAN TEORI........................................................................................................4
2.1 Jenis Pembebanan....................................................................................4
2.2 Sistem Kerja Beban..................................................................................5
BAB III..............................................................................................................................6
PERENCANAAN ATAP.................................................................................................6
3.1 Sistem Kerja Beban..................................................................................6
3.2 Dasar Perencanaan...................................................................................6
3.3 Perencanaan Gording...............................................................................7
3.3.1 Perencanaan Pembebanan.................................................................7
3.3.2 Perhitungan Pembebanan..................................................................7
3.3.3 Kontrol Terhadap Tegangan...........................................................11
3.4.1 Perhitungan Panjang Kuda – Kuda Seperempat...........................12
3.4.2 Perhitungan Luasan Kuda-Kuda Seperempat.............................12
3.4.3 Perhitungan Pembebanan Kuda-Kuda Seperempat...................14
3.4.4 Perencanaan Baja Ringan Kuda-Kuda Seperempat...................19
3.5 Perencanaan Kuda-Kuda Setengah......................................................21
3.5.1 Perhitungan Panjang Kuda-Kuda Setengah................................21
iii
3.5.2 Perhitungan Luasan Kuda-Kuda Setengah..................................22
3.5.3 Perhitungan Pembebanan Kuda-Kuda Setengah........................24
3.5.4 Perencanaan Baja Ringan Kuda-Kuda Setengah.........................31
3.6 Perencanaan Jurei..................................................................................33
3.6.1 Perhitungan Panjang Jurei.............................................................33
3.6.2 Perhitungan Luasan Jurei...............................................................34
3.6.3 Perhitungan Pembebanan Jurei.....................................................36
3.6.4 Perencanaan Baja Ringan Jurei.....................................................43
3.7 Perencanaan Kuda-kuda Utama...........................................................45
3.7.1 Perhitungan Panjang Kuda-Kuda Utama....................................45
3.7.2 Perhitungan Lusan Jurei.................................................................46
3.7.3 Perhitungan Pembebanan Jurei.....................................................49
3.7.4 Perencanaan Baja Ringan Utama..................................................58
BAB IV............................................................................................................................61
PERENCANAAN BALOK DAN KOLOM.................................................................61
4.1 Data Perencanaan...................................................................................61
4.2 Data Pembebanan...................................................................................62
4.3 Desain Perencanaan Balok.....................................................................64
4.3.1 Desain Lentur Balok B1..................................................................66
4.3.2 Desain Geser Balok B1....................................................................73
4.3.3 Desain Torsi Balok B1.....................................................................77
4.3.4 Desain Lentur Balok B2..................................................................82
4.3.5 Desain Geser Balok B2....................................................................89
4.3.6 Desain Torsi Balok B2.....................................................................93
4.3.7 Kesimpulan.......................................................................................98
4.4 Desain Perencanaan Balok.....................................................................99
4.4.1 Data Output Gaya K1 Dalam Dari Perencanaan SAP 2000......100
4.4.2 Desain Longitudinal Kolom K1....................................................100
4.4.3 Desain Tranversal Kolom K1.......................................................102
4.4.4 Data Output Gaya K2 Dalam Dari Perencanaan SAP 2000......108
iv
4.4.5 Desain Longitudinal Kolom K2....................................................108
4.4.6 Desain Tranversal Kolom K2.......................................................110
4.4.7 Kesimpulan.....................................................................................116
4.5 Detail Potongan Perencanaan Balok dan Kolom...............................117
BAB V............................................................................................................................118
PENUTUP.....................................................................................................................118
LAMPIRAN..................................................................................................................119
v
BAB 1
PENDAHULUAN
1.1 Latar Belakang

Teknik sipil adalah salah satu cabang ilmu Teknik yang mempelajari tentang bagaimana
merancang, membangun, merenovasi tidak hanya gedung dan infrastruktur, tetapi juga
mencakup lingkungan untuk kemaslahatan hidup manusia. Perkembangan teknologi sangat
berpengaruh dengan perkembangan Teknik sipil dibidang perencanaan dan pelaksanaan, yang
pada zaman dahulu masih menggunakan metode tradisional dengan menggunakan gambar
tangan yang membutuhkan banyak sumber daya manusia, lalu dengan perkembangan
teknologi berupa Komputer dan Internet munculah metode perencanaan konvensional
menggunakan Software Autocad dan lain sebagainya,
Bidang keilmuan teknik sipil sangat luas, yakni meliputi bidang keilmuan matematika,
fisika, biologi, kimia, geologi, kehutanan atau bahkan ilmu komputer yang mempunyai
peranan masing-masing. Cabang keilmuan teknik sipil berkembang seiring dengan
perkembangan manusia dan pergerakannya. Dunia teknik sipil sangat erat kaitannya dengan
ilmu rekayasa bahkan ada istilah untuk menggambarkan cabang keilmuan ini yakni teknik
sipil mampu merubah hutan menjadi kota besar
1.2 Maksud dan Tujuan

Diera globalisasi ini kemajuan teknologi dan sains berkembang pesat,oleh karena
dibutuhkan seorang engenering yang menguasai dibidang tersebut termasuk di teknik sipil
yang segala pembangunan harus bisa dilakukan dengan mahir dan telaten .
Untuk itu diberikan tugas kepada masing=masing individu mahasiswa Teknik Sipil berupa
Tugas Akhir dengan maksud dan tujuan:
1. Mahasiswa dapat merencanakan suatu konstruksi bangunan yang sederhana sampai bangunan
bertingkat.
2. Mahasiswa diharapkan dapat memperoleh pengetahuan dan pengalaman dalam
merencanakan struktur kontruksi bangunan .
3. Mahasiswa diharapkan dapat memecahkan suatu masalah yang dihadapi dalam
perencanaan suatu struktur bangunan.
1
1.3 Kriteria Perencanaan
1. Spesifikasi Bangunan
a. Fungsi bangunan : Rumah Tinggal
b. Luas bangunan : 636 m2
c. Jumlah lantai : 2 lantai
d. Tinggi lantai 1 :4 m
e. Tinggi lantai 2 : 3,2 m
f. Penutup atap : Rangka kuda-kuda baja
2. Spesifikasi Bahan
a. Mutu baja ringan : BJ 75.75
b. Mutu beton (fc') : 20,75 Mpa
1.4 Peraturan yang Berlaku
2
BAB 2
LANDASAN TEORI
2.1Jenis Pembebanan
Dalam perancangan suatu struktur bangunan harus memenuhi peraturanperaturan yang

berlaku sehingga diperoleh suatu struktur bangunan yang aman secara konstruksi. Struktur
bangunan yang dirancang harus mampu menahan beban-beban yang bekerja pada struktur
bangunan tersebut. Beban-beban tersebut meliputi beban mati, beban hidup, beban gempa,
beban angin, dan atau kombinasi dari beban-beban tersebut. Berdasarkan Peraturan
Pembebanan Indonesia untuk Gedung 1983 dapat dijelaskan pada uraian berikut:
1. Beban mati (Dead load)

Beban mati adalah berat semua bagian dari suatu gedung yang bersifat tetap,
termasuk segala unsur tambahan, penyelesaian-penyelesaian, mesin-mesin serta peralatan
tetap yang merupakan bagian yang tak terpisahkan dari gedung itu.
2. Beban hidup (Life load)
Beban hidup adalah semua beban yang terjadi akibat penghunian atau penggunaan
suatu gedung, dan ke dalamnya termasuk beban-beban pada lantai yang berasal dari barang-
barang yang dapat berpindah, mesin-mesin serta peralatan yang tidak merupakan bagian yang
tak terpisahkan dari gedung dan dapat diganti selama masa hidup dari gedung itu, sehingga
mengakibatkan perubahan dalam pembebanan lantai dan atap tersebut.
3. Beban angin (Wind load)
Beban angin adalah semua beban yang bekerja pada gedung atau bagian gedung yang
disebabkan oleh selisih dalam tekanan udara.
4. Beban gempa (Earthquake load)
Beban gempa adalah semua beban statik ekuivalen yang bekerja pada gedung atau
bagian gedung yang menirukan pengaruh dari gerakan tanah akibat gempa itu.
3
2.2Sistem Kerja Beban
Bekerjanya beban untuk bangunan bertingkat berlaku sistem gravitasi, yaitu elemen
struktur yang berada di atas akan membebani elemen struktur di bawahnya, atau dengan kata
lain elemen struktur yang mempunyai kekuatan lebih besar akan menahan atau memikul
elemen struktur yang mempunyai kekuatan lebih kecil. Dengan demikian sistem bekerjanya
beban untuk elemen-elemen struktur gedung bertingkat secara umum dapat dinyatakan
sebagai berikut:
Beban pelat lantai didistribusikan terhadap balok anak dan balok portal, beban balok
portal didistribusikan ke kolom dan beban kolom kemudian diteruskan ke tanah dasar melalui
pondasi.
4
BAB III
PERENCANAAN ATAP
2.3Sistem Kerja Beban
Gambar Denah Rencana Atap

Keterangan :
KU : Kuda-kuda utama GD : Gording
KT : Kuda-kuda trapesium JS : Jurai
SK : Setengah kuda-kuda NK : Nok
2.4Dasar Perencanaan
Dasar perencanaan yang dimaksud di sini adalah data dari perencanaan atap itu sendiri,
seperti perencanaan kuda-kuda dan gording, yaitu :
a. Bentuk rangka kuda-kuda : seperti tergambar.
b. Jarak antar kuda-kuda : 1 meter.
c. Kemiringan atap : 30º
d. Bahan gording : baja ringan type C
e. Bahan rangka kuda-kuda : baja ringan type C
f. Bahan penutup atap : genteng metal
g. Alat sambung : baut-mur.
h. Jarak antar gording : 0,844 meter.
i. Bentuk atap : Limas.
5
j. Mutu baja profil : Baja ringan (σijin = 2500 kg/cm2 ).
(σleleh = 5500 kg/cm2 ).
2.5Perencanaan Gording
3.1.1 Perencanaan Pembebanan
dicoba menggunakan baja ringan 75.75.0,75 dengan data sebagai berikut:
a. Berat gording = 0,89 kg/m.
b. Ix = 95091 mm4 .
c. Iy = 13811 cm4 .
d. h = 75 mm.
e. b = 30 mm.
f. ts = 4,5 mm.
g. tb = 4,5 mm.
h. Zx = 2535,5 mm3 .
i. Zy = 673,7 mm3 .
Kemiringan atap (α) = 30º.
Jarak antar gording (s) = 0,844 meter.
Jarak antar kuda-kuda (L) = 1 meter.
Pembebanan berdasarkan tata cara perhitungan pembebanan untuk bangunan rumah dan
gedung SNI 03-1727-2020, sebagai berikut:
a. Berat penutup atap = 10 kg/m2
b. Beban angin = 25 kg/m2
c. Berat hidup (pekerja) = 100 kg
d. Berat penggantung dan plafond = 18 kg/m2
3.1.2 Perhitungan Pembebanan

a. Beban mati (DL)
Gambar 3.2 Arah Momen Beban Mati Pada Gording
Berat gording = 0,89 kg/m

Berat plafond = s × berat penggantung dan plafond
= 0,844 meter × 18 kg/m2
6
= 15,192 kg/m
Berat penutup atap = s × berat penutup atap
= 0,844 meter × 10 kg/m2
= 8,44 kg/m
q = berat gording + berat plafond + berat penutup atap
= 0,89 kg/m + 15,192 kg/m + 8,44 kg/m
= 26,082 kg/m
qx = q × sin α
= 26,082 kg/m × sin 30º
= 13,041 kg/m
qy = q × cos α
= 26,082 kg/m × cos 30º
= 22,58 kg/m
Mx1 = 1/8 × qy × L2
= 1/8 × 22,58 kg/m × (1 m)2
= 2.8234 kgm
My1 = 1/8 × qx × L2
= 1/8 × 13,041 kg/m × (1 m)2
= 1,630125 kgm
b. Beban hidup (LL)
Gambar 3.3 Arah Momen Beban Hidup Pada Gording
Berat pekerja (P) = 100 kg

Px = P × sin α
= 100 kg × sin 30º
= 50 kg
Py = P × cos α
= 100 kg × cos 30º
= 86,60 kg
Mx2 = 1/8 × Py × L
= 1/8 × 86,60 kg × 1 m
7
= 10,82 kgm
My2 = 1/8 × Px × L
= 1/8 × 50 kg × 1 m
= 6,25 kgm
c. Beban angin (WL)
Gambar 3.4 Arah Momen Beban Angin Pada Gording
Beban angin kondisi normal, minimum = 25 kg/m2

Koefisien kemiringan atap (α) = 30°
Koefisien angin tekan = (0,02 α - 0,4) = 0,2
Koefisien angin hisap = - 0,4
Beban angin :
Angin tekan (W1) = koefisien angin tekan × beban angin × s
= 0,2 × 25 kg/m2 × 0,844 m
= 4,22 kg/m
Angin hisap (W2) = koefisien angin hisap × beban angin × s
= -0,4 × 25 kg/m2 × 0,844 m
= -8,44 kg/m
Beban yang bekerja pada sumbu x, maka hanya ada harga Mx:
Mx (tekan) = 1/8 × W1 × L^2
= 1/8 × 4,22 kg/m × (1 m)^2
= 0.5275 kgm
Mx (hisap) = 1/8 × W2 × L^2
= 1/8 × -8,44 kg/m × (1 m)^2
= -1,055 kgm
d. Beban air hujan (RL)
Berat air hujan = 12 kg/m
Beban air hujan = berat air hujan × jarak antar gording
= 12 kg/m × 0,844 m
= 10,128 kg
8
Beban air hujan x = beban hujan × cos α
= 10,128 kg × cos 30º
= 5,064 kg
Beban air hujan y = beban hujan × sin α
= 10,128 × sin 30º
= 8,77 kg
Beban yang bekerja pada sumbu x dan y, maka hanya ada harga Mx dan My:
Mx = 1/8 × beban air hujan x × (L)^ 2
= 1/8 × 5,064 kg × (1 m)^2 = 0,633 kgm
My = 1/8 × beban air hujan y × (L)^ 2
= 1/8 × 8,77 kg × (1 m)^2 = 1.0963 kgm
e. Kombinasi pembebanan gording
Berdasarkan beban-beban yang ada di atas maka struktur baja harus mampu memikul
semua kombinasi pembebanan. Adapun kombinasi pembebanan yang digunakan SNI 03-
1727-2020 yaitu sebagai berikut:
Tabel 3.1 Perhitungan Beban Kombinasi pada Gording
Beban kombinas Mx My
1 1.4 D 3.952843052 2.282175
2 1.2 D + 1.6 L+ 0.5 (Ls atau S atau R) 21.02515926 12.50434408
3 1.2 D + 1.6 (Ls atau R) +(L atau 0,5 W) 15.22626873 9.960371058
4 1.2 D +1 W + L +0.5 (Lr atau S atau R) 15.05746873 -
13.47496873 -
5 1.2 D + 1E +L 0.25 L -
6 0.9 D +1 W 3.06861339 -
1.48611339 -
7 0.9 D +1 E - -
Tabel 3.2 Kombinasi Gaya Dalam pada Gording
Beban Beban angin Beban Kombinasi

momen Beban Mati
Hidup Tekan Hisap hujan Min Max
X 2.8235 10.825 0.5275 -1.055 0.633 3.069 15.226
Y 1.63013 6.25 1.096 2.282 9.960
9
3.1.3 Kontrol Terhadap Tegangan
a. Kontrol terhadap tegangan minimum
Mx = 3,069 kgm = 306,9 kgcm
My = 2,282 kgm = 228,2 kgcm
σ = (Mx / Zx) + (My / Zy) ≤ σijin
= (306,9 kgcm/2,54 cm3 ) + (228,2 kgcm/0,67 cm3 ) ≤ 2500 kg/cm2
= 461.43 kg/cm2 ≤ 1600 kg/cm2 (OK)
b. Kontrol terhadap tegangan maksimum
Mx = 15,226 kgm = 1522,6 kgcm
My = 9,960 kgm = 996 kgcm
σ = (Mx / Zx) + (My / Zy) ≤ σijin
= (1522,6 kgcm / 2,54 cm3 ) + (996 kgcm / 0,67 cm3 ) ≤ 2500 kg/cm2
= 2086,082 kg/cm2 ≤ 2500 kg/cm2 (OK)
3.3.4 Kontrol Terhadap Lendutan
Dicoba menggunakan profil tipe lip channels 150 × 75 × 20 × 4,5 dengan data sebagai
berikut:
a. E = 2100000 kg/cm2
b. Ix = 75.9 cm4
c. Iy = 12.4 cm4
d. Zx = 20.2 cm4
e. Zy = 4.54 cm3
f. qx = 13.041 kg/m 0.13041 cm
g. qy = 22.5876746 kg/m 0.225877 cm
h. Px = 50 kg
i. Py = 86.6025404 kg
Zijin = 1/180 x L
0.55555556
Zx = (5 x qx x L˄4)/(384 x E x Iy)+(Px x L˄3)/(48 x E x Iy)
0.04652348
Zy = (5XqyXL˄4)/(384XEXIx)+(PyXL˄3)/(48XEXIx)
0.01238487
Z= (Zx^2+Zy^2)^1/2
(0.049^2+0.010^2)^1/2
0.00115891
10
Z < Zijin
0.00115891 < 0.555556
3.2 Perencanaan Kuda-Kuda Seperempat
3.2.1 Perhitungan Panjang Kuda – Kuda Seperempat
Gambar 3.5 Desain Rangka Kuda-Kuda SeperempatTabel
Nomor Batang Panjang Batang (m)

1 0.731
2 0.731
3 0.844
4 0.844
5 0.422
6 0.844
7 0.844
3.2.2 Perhitungan Luasan Kuda-Kuda Seperempat
Gambar 3.6 luasan Kuda-Kuda Seperempat

Perhitungan Luasan Seperempat Kuda – kuda dan Plafond
11
Panjang (cm) (m)
Panjang HA 171.2 1.712
Panjang GB 128.4 1.284
Panjang FC 99.9 0.999
Panjang ED 85.6 0.856
Panjang AB 85.6 0.856
Panjang BC 57.1 0.571
Panjang CD 28.5 0.285
Luasan ABGH = 0.5 x AB x ( HA + GB )

1.282288 m2
Luasan BCFG = 0.5 x BC x ( GB + FC )

0.6517965 m2
Luasan CDEF = 0.5 x CD x ( FC + ED )

0.2643375 m2
Gambar 3.6 luasan Plafon Seperempat

Perhitungan Luasan Seperempat Kuda – kuda dan Plafond
Panjang (cm) (m)

Panjang HA 171.2 1.712
Panjang GB 128.4 1.284
Panjang FC 99.9 0.999
Panjang ED 85.6 0.856
Panjang AB 85.6 0.856
12
Panjang BC 57.1 0.571
Panjang CD 28.5 0.285
Luasan ABGH = 0.5 x AB x ( HA + GB )

1.282288 m2
Luasan BCFG = 0.5 x BC x ( GB + FC )

0.6517965 m2
Luasan CDEF = 0.5 x CD x ( FC + ED )

0.2643375 m2
3.2.3 Perhitungan Pembebanan Kuda-Kuda Seperempat
Data - data pembebanan :

Berat Gording 0.89 kg/m
Jarak Antar Kuda - kuda 1 m
Berat Penutup Atap 10 kg/m2
Berat Baja Ringan 0.89 kg/m
Perhitungan Beban
Beban mati
Beban P1
Beban Gording Berat baja ringan x Panjang gording
0.89 x 1.712
1.52368 kg
Beban Atap Luasan ABGH x Berat atap
1.282288 x 10
12.82288 kg
Beban kuda - kuda 1/2 Btg (1 + 3 ) x berat baja ringan kuda - kuda
1/2 x (0.731 + 0.844) x 0.89
0.700875 kg
Beban plat sambungan 30% x beban kuda - kuda
30% x 0.69509
0.2102625 kg
Beban plafon Luasan ABGH x berat plafond
13
23.081184 kg
Beban bracing 10% x beban kuda- kuda
0.0700875 kg
Beban P2
0.89 x 0.999
0.88911 kg
Beban Atap Luasan BCFG x Berat atap
0.6517965 x 10
6.517965 kg
Beban kuda - kuda 1/2 Btg (1 + 2 + 5 + 6) x berat baja ringan kuda - kuda
1/2 x (0.731 + 0.731 + 0.422 + 0.844) x 0.89
1.21396 kg
30% x 1.20417
0.364188 kg
Beban Bracing 10% x beban kuda- kuda
0.121396 kg
Beban P3
0.89 x 0.856
0.76184 kg
Beban Atap Luasan CDEF x Berat atap
0.2643375 x 10
2.643375 kg
Beban kuda - kuda 1/2 Btg (2 + 7) x berat baja ringan kuda - kuda
1/2 x (0.731 + 0.844) x 0.89
0.700875 kg
30% x 0.694645
0.2102625 kg
Beban Brecing 10% x beban kuda- kuda
0.0700875 kg
14
Beban P4
Beban Kuda - kuda 1/2 Btg (3 + 4 + 5) x berat baja ringan kuda - kuda
1/2 x (0.844 + 0.844 + 0.422) x 0.89
0.93895 kg
Beban Atap Plat
Sambug 30% x beban kuda - kuda
30% x 0.931385
0.281685 kg
Beban plafond Luasan BCFG x berat plafond
0.6517965 x 18
11.732337 kg
0.093895 kg
Beban P5
1/2 x (0.731 + 0.844 + 0.844) x 0.89
1.84289096 kg
Beban Atap Plat
30% x 1.37016924
0.552867288 kg
Beban plafond Luasan CDEF x berat plafond
0.2643375 x 18
4.758075 kg
0.184289096 kg
15
Tabel Rekapitulasi Pembebanan Kuda-kuda Seperempat
Beban
Beban Gordi Beban Beban Plat
Beba Atap ng Kuda - Beban Penyambu Beban Jumlah
n (kg) (kg) kuda (kg) Brecing ng Plafond Beban
12.822 1.5236 23.0811
P1 88 8 0.700875 0.0700875 0.2102625 84 38.408969
6.5179 0.8891
P2 65 1 1.21396 0.121396 0.364188 9.106619
2.6433 0.7618
P3 75 4 0.700875 0.0700875 0.2102625 4.38644
11.7323
P4 0.93895 0.093895 0.281685 37 13.046867
1.842890 0.1842890 0.5528672 4.75807 7.3381223
P5 96 96 88 5 44
Beban Hidup
Beban hidup yang bekerja pada P1 = P2 = P3 = P4 = P5 = 100 kg
Beban Angin
Koefisien
angin tekan 0.02 x 30° - 0.4
0.2
W1 luasan ABGH x koef angin x beban angin
6.41144 kg
W2 luasan BCFG x koef angin x beban angin
3.2589825 kg
W3 luasan CDEF x koef angin x beban angin
1.3216875 kg
Wx Wy
Beban
Beban (kg) W . Cos 30 W . Sin 30
Angin
(kg) (kg)
5.55246991
W1 6.41144 5 3.20572
2.82236163
W2 3.2589825 5 1.62949125
16
1.14461495
W3 1.3216875 1 0.66084375
Beban Hujan
P1 = (40-0.8 x α) x 1/2 xbtg 5 x s
(40-0.8 x 30) x 1/2 x 0.844 m x 0.844 m
20.516608 kg
P2 = (40-0.8 x α) x 1/2 x (5+6) x s
(40-0.8 x 30) x 1/2 x (0.844 m+0.844 m) x
0.844 m
10.428744 kg
P3 = (40-0.8 x α) x 1/2 x btg(6+7) x s
(40-0.8 x 30) x 1/2 x (0.844+ 0.844m) x 0.844
m
4.2294 kg
Tabel Kombinasi Pembebanan Seperempat Kuda-kuda
benan beban
Angin Angin perlu perlu
gaya Mati Hidup Hujan tekan hisap I II III Iva Ivb Va Vb (kg) (kn)
p1 38.409 100 20.51661 5.55247 3.20572 53.77 57.95 178.92 161.90 159.55 40.12 37.77 178.92 1.8
p2 9.107 100 10.42874 2.822362 1.629491 12.75 17.74 127.61 118.96 117.77 11.02 9.83 127.61 1.3
p3 4.386 100 4.2294 1.144615 0.660844 6.14 8.98 112.03 108.52 108.04 5.09 4.61 112.03 1.1
p4 13.047 18.27 17.26 15.66 15.66 15.66 11.74 11.74 15.66 0.2
p5 7.338 10.27 10.41 8.81 8.81 8.81 6.60 6.60 8.81 0.1
Rekapitulasi Gaya Batang Maksimum Pada Rangka Kuda-Kuda Seperempat

Dari perhitungan mekanika dengan menggunakan peogram SAP 2000 diperoleh gaya
batang maksimum yang bekerja pada batang kuda-kuda adalah sebagai berikut:
17
Gambar program pembebanan SAP 2000 kuda-kuda seperempat
Tabel Rekapitulasi Gaya Batang Maksimum
Gaya Batang Gaya Batang Keteranga Posisi
No Batang (kN) (kg) n Batang
1 b1 1.212428 123.6332489 Tarik Bawah
2 b2 1.212428 123.6332489 Tarik Bawah
3 d1 -1.399993 -142.759556 Tekan Atas
4 d2 -1.399993 -142.759556 Tekan Tengah
5 d3 - - Atas
6 v1 1 101.9716213 Tarik Tengah
7 v2 -1.1 -112.1687834 Tekan Tengah
3.2.4 Perencanaan Baja Ringan Kuda-Kuda Seperempat
Perhitungan Profile Batang Tarik

1 Untuk batang atas dan batang bawah :
Pmaks 123.633249
Tegangan Izin 250 mpa 2500 kg/m2
Fnetto Pmaks/T izin
123.633249 2500
0.0494533
Fbruto 1.15 x Fneeto
1.15 0.049453
0.05687129
dicoba menggunakan baja ringan 75.75.0,75
F 1.2449
Kontrol tegangan yang terjadi
18
σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
116.8374014 ≤ 1875
2 Untuk batang tengah :

Pmaks 101.971621
Fnetto Pmaks/T izin
101.971621 2500
0.04078865
1.15 0.040789
0.04690695
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
96.36646581 ≤ 1875
Perhitungan Profile Batang Tekan

Pmaks 1.399993
1K 84.437
ix 2.12
F 1.2449
λ 1K/ix
39.8287736
λg П √ E / 0,7 x σleleh
3.14√2100000/0.7*5500
73.3346005
λs λ / λg
0.54311025
karena λs ≤ 1, maka ω 2,381 x λs^2
19
2,381 x (73.3346005400155)^2
0.70232059
kontrol egangan yang terjadi
σ ≤ σijin
(Pmaks x ω)/ F ≤ 2500
0.789817585 ≤ 2500

Pmaks 112.168783
Fnetto Pmaks/T izin
112.168783 2500
0.04486751
1.15 0.044868
0.05159764
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
106.0031124 ≤ 1875
2.6Perencanaan Kuda-Kuda Setengah

3.2.5 Perhitungan Panjang Kuda-Kuda Setengah
Gambar 3.5 Desain Rangka Kuda-Kuda Setengah

Tabel Perhitungan panjang batang pada setengah kuda-kuda :
20
1 0.731
2 0.731
3 0.731
4 0.731
5 0.844
6 0.844
7 0.844
8 0.844
9 0.422
10 0.844
11 0.844
12 1.117
13 1.267
14 1.463
15 1.689
3.2.6 Perhitungan Luasan Kuda-Kuda Setengah
Gambar Luasan Atap Setengah Kuda-kuda

Perhitungan luasan setengah kuda - kuda
Panjang cm m
panjang AK = 342.5 3.425
panjang BJ = 255.8 2.558
panjang CI = 182.7 1.827
panjang DH = 109.6 1.096
panjang EG = 36.5 0.365
21
panjang ab = 86.6 0.866
panjang bc = 73.1 0.731
panjang cd = 73.1 0.731
panjang de = 73.1 0.731
panjang ef = 35.4 0.354
luasan ABJK = 1/2 x (AK+BJ)x ab

2.590639 m2
luasan BCIJ = 1/2 x (BJ+CI) x bc

1.6027175 m2
luasan CDHI = 1/2 x (CI +DH) x cd

1.0683565 m2
luasan DEGH = 1/2 x (DH+EG) x de

0.5339955 m2
luasan EFG = 1/2 x EG x ef

0.064605 m2
Gambar Luasan Plafon

Perhitungan luasan plafond setengah kuda - kuda
panjang AK = 342.5 3.425

panjang BJ = 255.8 2.558
22
panjang CI = 182.7 1.827
panjang DH = 109.6 1.096
panjang EG = 36.5 0.365
panjang ab = 86.6 0.866
panjang bc = 73.1 0.731
panjang cd = 73.1 0.731
panjang de = 73.1 0.731
panjang ef = 35.4 0.354
luasan ABJK = 1/2 x (AK+BJ)x ab

2.590639 m2
luasan BCIJ = 1/2 x (BJ+CI) x bc

1.6027175 m2
luasan CDHI = 1/2 x (CI +DH) x cd

1.0683565 m2
luasan DEGH = 1/2 x (DH+EG) x de

0.5339955 m2
luasan EFG = 1/2 x EG x ef

0.064605 m2
Data Pembebanan Kuda-kuda Setengah :

3.2.7 Perhitungan Pembebanan Kuda-Kuda Setengah
Beban Mati
Beban P1
0.89 x 3.425
23
3.04825 kg
Beban Atap Luasan ABJK x Berat atap
2.590639 x 10
25.90639 kg
1/2 x (0.732 + 0.844) x 0.89
0.700875 kg
30% x 0.700875
0.2102625 kg
Beban plafon Luasan ABJK x berat plafond
46.631502 kg
0.0700875 kg
Beban P2
0.89 x 2.558
2.27662 kg
Beban Atap Luasan BCIJ x Berat atap
1.6027175 x 10
16.027175 kg
Beban kuda - kuda 1/2 Btg (5 + 9 + 10 + 6 ) x berat baja ringan kuda - kuda
1/2 x (0.844 + 0.422 + 0.844 + 0.844) x 0.89
1.31453 kg
30% x 1.31453
0.394359 kg
Beban plafond Luasan BCIJ x berat plafond
28.848915 kg
0.131453 kg
Beban P3
0.89 x 1.462
1.30118 kg
24
Beban Atap Luasan CDHI x Berat atap
1.0683565 x 10
10.683565 kg
1/2 x (0.844 + 0.844 + 1.267 + 0.844) x 0.89
1.690555 kg
30% x 1.690555
0.5071665 kg
Beban plafon Luasan CDHI x berat plafond
19.230417 kg
0.1690555 kg
Beban P4
0.89 x 0.866
0.77074 kg
Beban Atap Luasan DEGH x Berat atap
1.0683565 x 10
5.339955 kg
1/2 x (0.844 + 1.267 + 1.463 + 0.844) x 0.89
1.96601 kg
30% x 1.690555
0.589803 kg
Beban plafon Luasan DEGH x berat plafond
9.611919 kg
0.196601 kg
Beban P5
0.89 x 0.5
0.445 kg
Beban Atap Luasan EFG x Berat atap
25
0.064605 x 10
0.64605 kg
1/2 x (0.44 + 1.689) x 0.89
1.127185 kg
30% x 1.127185
0.3381555 kg
Beban plafon Luasan DEGH x berat plafond
1.16289 kg
0.1127185 kg
Beban P6
Beban Kuda - kuda 1/2 Btg (15+ 14 + 4) x berat baja ringan kuda - kuda
1/2 x (1.689 + 1.463 + 0.731) x 0.89
1.727935 kg
Beban Atap Plat Sambug 30% x beban kuda - kuda
30% x 1.37016924
0.5183805 kg
Beban plafond Luasan EFG x berat plafond
0.2643375 x 18
1.16289 kg
0.1727935 kg
Beban P7
Beban Kuda - kuda 1/2 Btg (4+ 12 + 13 + 3) x berat baja ringan kuda - kuda
1/2 x (0.731 + 1.117 + 1.267 + 0.731) x 0.89
1.71147 kg
30% x 1.37016924
0.513441 kg
Beban plafond Luasan DEGH x berat plafond
0.5339955 x 18
9.611919 kg
26
0.171147 kg
Beban P8
Beban Kuda - kuda 1/2 Btg (2 + 3 + 10 + 11) x berat baja ringan kuda - kuda
1/2 x (0.731 + 0.731 + 0.844 + 0.844) x 0.89
1.40175 kg
30% x 1.37016924
0.420525 kg
Beban plafond Luasan CDHI x berat plafond
1.0683565 x 18
19.230417 kg
0.140175 kg
Beban P9
1/2 x (0.731 + 0.422 + 0.731) x 0.89
0.83838 kg
30% x 0.83838
0.251514 kg
Beban plafond Luasan BCIJ x berat plafond
1.6027175 x 18
28.848915 kg
0.083838 kg

Beban
Beban Beban Beban Plat Beban Jumlah
Beban Kuda -
Beban Gording Brecing Penyambung Plafond Beban
Atap (kg) kuda
(kg) (kg) (kg) (kg) (kg)
(kg)
P1 25.906 3.048 0.701 0.070 0.210 46.632 76.567
27
P2 16.027 2.277 1.315 0.131 0.394 28.849 48.993
P3 10.684 1.301 1.691 0.169 0.507 19.230 33.582
P4 5.340 0.771 1.966 0.197 0.590 9.612 18.475
P5 0.646 1.127 0.113 0.338 1.163 3.387
P6 1.728 0.173 0.518 1.163 3.582
P7 1.711 0.171 0.513 9.612 12.008
P8 1.402 0.140 0.421 19.230 21.193
P9 0.838 0.084 0.252 28.849 30.023
Beban Hidup
Beban Angin
Koefisien angin tekan 0.02 x 30° - 0.4
0.2
beban angin kondisi normal minimum = 25 kg/m^2
W1 luasan ABJK x koef angin x beban angin

12.953195 kg
W2 luasan CDIJ x koef angin x beban angin
8.0135875 kg
W3 luasan CDHI x koef angin x beban angin
5.3417825 kg
W4 luasan BCIJ x koef angin x beban angin
2.6699775 kg
W5 luasan EFG x koef angin x beban angin
0.323025 kg
Wx Wy
Beban Angin Beban (kg)
W . Cos 30 (kg) W . Sin 30 (kg)
W1 12.953195 11.21779593 6.4765975
W2 8.0135875 6.93997035 4.00679375
W3 5.3417825 4.626119346 2.67089125
W4 2.6699775 2.312268343 1.33498875
W5 0.323025 0.279747856 0.1615125
28
Beban Hujan
p1 = (40-0.8 x α) x 1/2 xbtg 9 x s
(40-0.8 x 30) x 1/2 x 0.844 m x 0.844 m
41.45022 kg
p2 = (40-0.8 x α) x 1/2 x (9+10) x s
(40-0.8 x 30) x 1/2 x (0.844 m+0.844 m) x 0.844 m
25.64348 kg
P3 = (40-0.8 x α) x 1/2 x btg(10+11) x s
(40-0.8 x 30) x 1/2 x (0.844+ 0.844m) x 0.844 m
17.0937 kg
p4 = (40-0.8 x α) x 1/2 x btg(11+12) x s
(40-0.8 x 30) x 1/2 x (0.844 m+0.844 m) x 0.844 m
8.543928 kg
p5 = (40-0.8 x α) x 1/2 x btg(12) x s
(40-0.8 x 30) x 1/2 x (0.844 m) x 0.844 m
1.03368 kg
Tabel Kombinasi Pembebanan Setengah Kuda-kuda
beba
Angi benan n
Hidu Angin n perlu perlu
gaya Mati p Hujan tekan hisap I II III Iva Ivb Va Vb (kg) (kn)
76.56 11.21 107.19 114.20 258.20 219.08 80.12 75.38 258.20
p1 7 100 41.450 8 6.477 4 6 1 223.824 3 8 7 1 2.5
48.99 199.82 175.62 51.03 48.10 199.82
p2 3 100 25.643 6.940 4.007 68.590 73.213 1 178.553 0 4 1 1 2.0
33.58 167.64 151.51 34.85 32.89 167.64
p3 2 100 17.094 4.626 2.671 47.015 50.445 8 153.471 6 0 5 8 1.6
18.47 135.84 127.77 18.94 17.96 135.84
p4 5 100 8.544 2.312 1.335 25.865 28.042 0 128.754 7 0 3 0 1.3
105.71 104.74 105.71
p5 3.387 100 1.034 0.280 0.162 4.742 6.181 8 104.861 3 3.328 3.210 8 1.0
104.29 104.29 104.29
p6 3.582 100 5.015 5.898 8 104.298 8 3.224 3.224 8 1.0
12.00 114.41 114.41 10.80 10.80 114.41
p7 8 100 16.811 16.010 0 114.410 0 7 7 0 1.1
21.19 125.43 125.43 19.07 19.07 125.43
p8 3 100 29.670 27.031 1 125.431 1 4 4 1 1.2
p9 30.02 100 42.032 37.627 136.02 136.027 136.02 27.02 27.02 136.02 1.3
29
3 7 7 0 0 7
Rekapitulasi Gaya Batang Maksimum Pada Rangka Kuda-Kuda Setengah

Gambar program pembebanan SAP 2000 kuda-kuda setengah

1 B1 7.751 790.379 Tarik Bawah
2 B2 7.751 790.379 Tarik Bawah
3 B3 4.893 498.954 Tarik Bawah
4 B4 2.324 236.966 Tarik Bawah
5 d1 -8.950 -912.650 Tekan Atas
6 d2 -3.300 -336.508 Tekan Tengah
7 d3 -5.65 -576.142 Tekan Atas
8 d4 -3.925 -400.193 Tekan Tengah
9 d5 -2.683342 -273.625 Tekan Atas
10 d6 -4.6 -473.931 Tekan Tengah
11 d7 - - - Atas
12 v1 1.3000 132.563 Tarik Tengah
13 v2 2.85 290.619 Tarik Tengah
14 v3 4.066677 414.686 Tarik Tengah
15 v4 -1 -101.972 Tekan Tengah
3.2.8 Perencanaan Baja Ringan Kuda-Kuda Setengah.
Perencanaan Baja Ringan Kuda-Kuda Setengah :

30
Pmaks 790.37908
Fnetto Pmaks/T izin
790.37908 2500
0.31615163
1.15 0.316152
0.36357438
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
746.9336819 ≤ 1875

Pmaks 414.685647
Fnetto Pmaks/T izin
414.685647 2500
0.16587426
1.15 0.165874
0.1907554
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
391.8912901 ≤ 1875

31
Pmaks 912.649886
1K 84.437
ix 2.12
F 1.2449
λ 1K/ix
39.8287736
3.14√2100000/0.7*5500
73.3346005
λs λ / λg
0.54311025
2,381 x (73.3346005400155)^2
0.70232059
σ ≤ σijin
(Pmaks x ω)/ F ≤ 2500
514.8789518 ≤ 2500

Pmaks 473.930649
Fnetto Pmaks/T izin
473.930649 2500
0.18957226
1.15 0.189572
0.2180081
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
32
447.8797249 ≤ 1875
2.7Perencanaan Jurei
3.2.9 Perhitungan Panjang Jurei
Gambar 3.5 Desain Rangka jurei

Tabel Perhitungan panjang batang pada setengah kuda-kuda :
1 0.814761901
2 1.03414
3 1.03414
4 1.03414
5 1.117
6 1.117
7 1.117
8 1.117
9 0.42212
10 1.117
11 0.42212
12 1.33507
13 0.42212
14 1.63512
15 0.42212
3.2.10 Perhitungan Luasan Jurei
33
Gambar Luasan Jurei
Perhitungan luasan jurei
Panjang jl = 0.5 X 0.81756 0.40878 m
1-2=2-3=3-4=4-5=5-6=6-7=7-8=8-
Panjang jl = 9=4,0878 m
Panjang aa' = 0.85625 m
Panjang cc' = 0.47857 m
Panjang ee' = 0.15953 m
Panjang gg' = g'm = 0.54844 m
Panjang ii' = I'k = 0.18281 m
Panjang a's = 1.7125 m
Panjang c'q = 1.27969 m
Panjang e'o = 0.91406 m
Luas aa'sqc'c = (1/2(aa' + cc') 7-9)+(1/2(a's + c'q) 7-9)

(1/2(0,85625' + 0.47857) 2 . 0,40878)+(1/2(1,7125 + 1,27969) 2 . 0,40878)
1.768795148 m2
Luas cc'qoe'e = (1/2(cc' . ee') 5-7) + (1/2(c'q + e'o) 5-7)
(1/2( 0.15953 . 0,15953) 2 . 0,40878) + (1/2(1,27969 + 0,91406) 2 . 0,40878)
0.927969954 m2
luas ee'omg'gff' = (1/2 4-5 . Ee') + (1/2(e'o + g'm)3-5) + (1/2(ff' + gg')3-5)
(1/2 x 0,40878 x 0,15953) + (1/2(0,91406 + 0,54844) + 0,81756) + (1/2(0,73125 +
0,54844) 0,81756)
1.153558765 m2
luas gg'mki'I = (1/2(gg' + ii' )1-3) x 2
(1/2(0,54844 + 0,18281)0,81756) x 2
0.59784075 m2
34
luas jii'k = (1/2 x ii' x j l) x 2
(1/2 x 0,18281 x 0,40878) x 2
0.074729072 m2

luasan plafon jurei
Panjang jl = 0.5 0.81756 0.40878 m
Panjang jl = 1-2=2-3=3-4=4-5=5-6=6-7=7-8=8-9=4,0878 m
Panjang bb' = 0.69732 m
Panjang cc' = 0.47857 m
Panjang ee' = 0.15953 m
Panjang gg' = g'm = 0.54844 m
Panjang ii' = I'k = 0.18281 m
Panjang b'r = 1.53073 m
Panjang c'q = 1.27969 m
Panjang e'o = 0.91406 m
Luas bb'rqc'c = (1/2(bb' + cc') 7-8)+(1/2(b'r + c'q) 7-8)

(1/2(0,69732 + 0.47857) 0,40878)+(1/2(1,53073 + 1,27969) 0,40878)
0.814761901 m2
Luas cc'qoe'e = (1/2(cc' . ee') 5-7) + (1/2(c'q + e'o) 5-7)
(1/2( 0.15953 . 0,15953) 2 . 0,40878) + (1/2(1,27969 + 0,91406) 2 . 0,40878)
0.927969954 m2
luas ee'omg'gff' = (1/2 4-5 . Ee') + (1/2(e'o + g'm)3-5) + (1/2(ff' + gg')3-5)
(1/2 x 0,40878 x 0,15953) + (1/2(0,91406 + 0,54844) + 0,81756) + (1/2(0,73125 +
35
0,54844) 0,81756)
1.153558765 m2
luas gg'mki'I = (1/2(gg' + ii' )1-3) x 2
(1/2(0,54844 + 0,18281)0,81756) x 2
0.59784075 m2
luas jii'k = (1/2 x ii' x j l) x 2
(1/2 x 0,18281 x 0,40878) x 2
0.074729072 m2

3.2.11 Perhitungan Pembebanan Jurei

Beban Mati
Beban P1
Beban Gording Berat baja ringan x Panjang gording bb'r
0.89 x (0.69732 + 1.53073)
1.9829645 kg
Beban Atap Luasan aa'sqc'c x Berat atap
0.8147619009 x 10
17.68795148 kg
1/2 x (0.8147619009 + 1.117) x 0.89
0.859634046 kg
30% x 0.859634046
0.257890214 kg
Beban plafon Luasan bb'rqc'c' x berat plafond
8.147619009 kg
0.085963405 kg
Beban P2
36
Beban Gording Berat baja ringan x Panjang gording dd'p
0.89 x (0,31905 + 1,09687)
1.2601688 kg
Beban Atap Luasan cc'qoe'e x Berat atap
0.927969954109038 x 10
9.279699541 kg
1/2 Btg (5 + 9 + 10 + 6 ) x berat baja ringan kuda -
Beban kuda - kuda kuda
1/2 x (1.117 + 0.42212 + 1.117 + 1.117) x 0.89
1.6790384 kg
30% x 1.6790384
0.50371152 kg
0.16790384 kg
Beban P3
Beban Gording Berat baja ringan x Panjang gording ff'n
0.89 x (0,73125 + 0,73125)
1.301625 kg
Beban Atap Luasan ee'omg'gff x Berat atap
1.1535587649 x 10
11.53558765 kg
1/2 x (1.117 + 0.42212 + 1.33507 + 1.117) x 0.89
1.77607955 kg
30% x 1,77607955
0.532823865 kg
0.177607955 kg
Beban P4
Beban Gording Berat baja ringan x Panjang gording hh'l
0.89 x (0,36562 + 0,36562)
0.6508036 kg
37
Beban Atap Luasan gg'mki'i x Berat atap
0.59784075 x 10
5.9784075 kg
1/2 x (1.117 + 0.42212 + 0.42212 + 1.117) x 0.89
1.3698168 kg
30% x 1.3698168
0.41094504 kg
0.13698168 kg
Beban P5
Beban Atap Luasan jii'k x Berat atap
0.0747290718 x 10
0.747290718 kg
1/2 x (1.117 + 0.42212) x 0.89
0.6849084 kg
30% x 1.127185
0.20547252 kg
0.06849084 kg
Beban P6
Beban Kuda - kuda 1/2 Btg (15+ 14 + 4) x berat baja ringan kuda - kuda
1/2 x (0.42212 + 1.63512 + 1.03414) x 0.89
1.3756641 kg
Beban Atap Plat
30% x 1.3756641
0.41269923 kg
Beban plafond Luasan jii'k x berat plafond
0.0747290718 x 18
1.345123292 kg
38
0.13756641 kg
Beban P7
1/2 Btg (4+ 12 + 13 + 3) x berat baja ringan kuda -
Beban Kuda - kuda kuda
1/2 x (1.03414 + 1.33507 + 0.42212 + 1.03414) x
0.89
1.70233415 kg
Beban Atap Plat
30% x 1.37016924
0.510700245 kg
Beban plafond Luasan gg'mki'i x berat plafond
0.59784075 x 18
10.7611335 kg
0.170233415 kg
Beban P8
1/2 Btg (3 + 11 + 4 + 10) x berat baja ringan kuda -
Beban Kuda - kuda kuda
1/2 x (1.03414 + 0.42212 + 1.03414 + 1.117) x 0.89
1.605293 kg
Beban Atap Plat
30% x 1.37016924
0.4815879 kg
Beban plafond Luasan ee'omg'gff' x berat plafond
1.1535587649 x 18
20.76405777 kg
0.1605293 kg
Beban P9
1/2 x (1.03414 + 0.42212 + 0.8147619009) x 0.89
1.010604746 kg
39
Beban Atap Plat
30% x 0.83838
0.303181424 kg
Beban plafond Luasan cc'qoe'e x berat plafond
0.927969954109038 x 18
16.70345917 kg
0.101060475 kg
Beban
Beban Beban Beban Beban Plat Beban Jumlah
Kuda -
Beban Atap Gording Brecin Penyambung Plafond Beban
kuda
(kg) (kg) g (kg) (kg) (kg) (kg)
(kg)
P1 17.688 1.983 0.860 0.086 0.258 8.148 29.022
P2 9.280 1.260 1.679 0.168 0.504 - 12.891
P3 11.536 1.302 1.776 0.178 0.533 - 15.324
P4 0.651 0.651 1.370 0.137 0.411 - 3.219
P5 0.747 - 0.685 0.068 0.205 - 1.706
P6 1.376 0.138 0.413 1.345 3.271
P7 1.702 0.170 0.511 10.761 13.144
P8 1.605 0.161 0.303 20.764 22.833
P9 1.011 0.101 0.303 16.703 18.118
Beban Hidup
Beban Angin
Beban Angin
0.2
beban angin kondisi normal
minimum = 25 kg/m^2
W1 luasan x koef angin x beban angin
40
8.843975739 kg
4.639849771 kg
5.767793825 kg
2.98920375 kg
0.373645359 kg
Beban Wx Wy
Beban (kg)
Angin W . Cos 30 (kg) W . Sin 30 (kg)
W1 8.843975739 7.65910766 4.42198787
W2 4.639849771 4.018227771 2.319924885
W3 5.767793825 4.995055976 2.883896912
W4 2.98920375 2.588726385 1.494601875
W5 0.373645359 0.323586373 0.18682268
Beban Hujan
p1 = (40-0.8 x α) x 1/2 xbtg 9 x s
(40-0.8 x 30) x 1/2 x 0.844 m x 0.844 m
41.45022 kg
p2 = (40-0.8 x α) x 1/2 x (9+10) x s
(40-0.8 x 30) x 1/2 x (0.844 m+0.844 m) x 0.844 m
25.64348 kg
P3 = (40-0.8 x α) x 1/2 x btg(10+11) x s
(40-0.8 x 30) x 1/2 x (0.844+ 0.844m) x 0.844 m
17.0937 kg
p4 = (40-0.8 x α) x 1/2 x btg(11+12) x s
(40-0.8 x 30) x 1/2 x (0.844 m+0.844 m) x 0.844 m
8.543928 kg
p5 = (40-0.8 x α) x 1/2 x btg(12) x s
(40-0.8 x 30) x 1/2 x (0.844 m) x 0.844 m
1.03368 kg
Tabel Kombinasi Pembebanan Setengah Kuda-kuda

41
beba
Angi benan n
Hidu Angin n perlu perlu
gaya Mati p Hujan tekan hisap I II III Iva Ivb Va Vb (kg) (kn)
76.56 11.21 107.19 114.20 258.20 219.08 80.12 75.38 258.20
p1 7 100 41.450 8 6.477 4 6 1 223.824 3 8 7 1 2.5
48.99 199.82 175.62 51.03 48.10 199.82
p2 3 100 25.643 6.940 4.007 68.590 73.213 1 178.553 0 4 1 1 2.0
33.58 167.64 151.51 34.85 32.89 167.64
p3 2 100 17.094 4.626 2.671 47.015 50.445 8 153.471 6 0 5 8 1.6
18.47 135.84 127.77 18.94 17.96 135.84
p4 5 100 8.544 2.312 1.335 25.865 28.042 0 128.754 7 0 3 0 1.3
105.71 104.74 105.71
p5 3.387 100 1.034 0.280 0.162 4.742 6.181 8 104.861 3 3.328 3.210 8 1.0
104.29 104.29 104.29
p6 3.582 100 5.015 5.898 8 104.298 8 3.224 3.224 8 1.0
12.00 114.41 114.41 10.80 10.80 114.41
p7 8 100 16.811 16.010 0 114.410 0 7 7 0 1.1
21.19 125.43 125.43 19.07 19.07 125.43
p8 3 100 29.670 27.031 1 125.431 1 4 4 1 1.2
30.02 136.02 136.02 27.02 27.02 136.02
p9 3 100 42.032 37.627 7 136.027 7 0 0 7 1.3
Rekapitulasi Gaya Batang Maksimum Pada Rangka Kuda-Kuda Setengah

Gambar program pembebanan SAP 2000 Jurei

1 B1 6.001 611.961 Tarik Bawah
2 B2 6.001 611.961 Tarik Bawah
3 B3 4.042 412.137 Tarik Bawah
4 B4 1.919 195.660 Tarik Bawah
42
5 d1 -6.482 -660.993 Tekan Atas
6 d2 -2.117 -215.835 Tekan Tengah
7 d3 -4.37 -445.159 Tekan Atas
8 d4 -2.741 -279.470 Tekan Tengah
9 d5 -2.072513 -211.338 Tekan Atas
10 d6 -3.0 -309.366 Tekan Tengah
11 d7 - - - Atas
12 v1 2.0000 203.943 Tarik Tengah
13 v2 1.1 112.169 Tarik Tengah
14 v3 1.93334 197.146 Tarik Tengah
15 v4 -1 -101.972 Tekan Tengah
3.2.12 Perencanaan Baja Ringan Jurei

Perencanaan Profil Jurei :
Pmaks 611.961
Fnetto Pmaks/T izin
611.961 2500
0.2447844
0.24478
1.15 4
0.2815020
6
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
578.3228514 ≤ 1875

43
Pmaks 203.943
Fnetto Pmaks/T izin
203.943 2500
0.0815772
0.08157
1.15 7
0.0938137
8
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
192.7327024 ≤ 1875

660.99320
Pmaks 4
1K 84.437
ix 2.12
F 1.2449
λ 1K/ix
39.828773
6
3.14√2100000/0.7*5500
73.334600
5
λs λ / λg
0.5431102
44
5
2,381 x (73.3346005400155)^2
0.7023205
9
σ ≤ σijin
(Pmaks x ω)/ F ≤ 2500
372.9047614 ≤ 2500

Pmaks 309.366
Fnetto Pmaks/T izin
309.366 2500
0.1237464
0.12374
1.15 6
0.1423083
6
F 1.2449

σ ≤ 0.75 σ ijin
Pmaks / (0,85 x F) ≤ 0.75 2500
292.3608322 ≤ 1875
2.8Perencanaan Kuda-kuda Utama

3.2.13 Perhitungan Panjang Kuda-Kuda Utama
45
Gambar 3.5 Desain Rangka Kuda-Kuda utama
Tabel Perhitungan panjang batang pada kuda-kuda utama :
1 0.731
2 0.731
3 0.731
4 0.731
5 0.731
6 0.731
7 0.731
8 0.731
9 0.844
10 0.844
11 0.844
12 0.844
13 0.844
14 0.844
15 0.844
16 0.844
17 0.422
18 0.844
19 0.844
20 1.117
21 1.267
22 1.463
23 1.689
24 1.84
25 1.267
26 1.463
27 0.844
28 1.117
29 4.22
3.2.14 Perhitungan Lusan Jurei

46
Gambar Luasan Kuda-kuda utama
Perhitungan luasan kuda-kuda utama
Panjang cm m
panjang al = 123.1 1.231
panjng bk = 123.1 1.231
panjang cj = 123.1 1.231
panjang di = 104.8 1.048
panjang eh = 68.3 0.683
panjang fg = 50 0.5
panjang ab = 86.6 0.866
panjang bc = 73.1 0.731
panjang cd = 73.1 0.731
panjang de = 73.1 0.731
panjang ef = 36.55 0.3655
luas abkl al x ab
1.066046 m^2
luas bcjk bk x bc
0.899861 m^2
(cj x 1/2 cd) + (cj + di/2 x 1/2 cd)

luas cdij manual
0.866 m^2
luas dehi (di + eh )/2) x de

0.6326805 m^2
luas efgh (eh + fg/2) x ef
47
0.21619325 m^2

perhitungan luasan plafond kuda-
kuda utama
Panjang cm m
panjang al = 123.1 1.231
panjng bk = 123.1 1.231
panjang cj = 123.1 1.231
panjang di = 104.8 1.048
panjang eh = 68.3 0.683
panjang fg = 50 0.5
panjang ab = 86.6 0.866
panjang bc = 73.1 0.731
panjang cd = 73.1 0.731
panjang de = 73.1 0.731
panjang ef = 36.55 0.3655
luas abkl al x ab
1.066046 m^2
luas bcjk bk x bc
0.899861 m^2
(cj x 1/2 cd) + (cj + di/2 x 1/2

luas cdij cd)
0.866
luas dehi (di + eh )/2) x de

0.6326805 m^2
luas efgh (eh + fg/2) x ef

48
0.21619325 m^2

3.2.15 Perhitungan Pembebanan Jurei

beban mati
beban P1 = P9
beban atap luasan abkl x berat atap
1.066046 kg
beban plafond luasan abkl x berat plafond

19.188828 kg
beban kuda - kuda 1/2 btg(1+9) x berat baja ringan kuda - kuda
0.700875 kg
beban plat
sambung 30% x beban kuda - kuda
0.2102625 kg
beban brecing 10% x beban kuda - kuda

0.0700875 kg
beban gording berat baja ringan x panjang gording
1.09559 kg
beban P2 = P8
1.09559 kg
49
beban atap luasan bcjk x berat atap
8.99861 kg
beban plafond luasan bcjk x berat plafond

16.197498 kg
beban kuda - kuda 1/2 btg(9+17+18+10) x berat baja ringan kuda - kuda
1.31453 kg
beban plat
0.394359 kg

0.131453 kg
beban P3 = P7
1.09559 kg
beban atap luasan cdij x berat atap

8.66 kg
beban plafond luasan cdij x berat plafond

15.588 kg
1/2 btg(10+19+20+11) x berat baja ringan kuda -

beban kuda - kuda kuda
1.623805 kg
beban plat
0.4871415 kg

0.1623805 kg
50
beban P4 = P6
0.77074 kg
beban atap luasan dehi x berat atap

6.326805 kg
beban plafond luasan dehi x berat plafond

11.388249 kg
1/2 btg(11+21+22+12) x berat baja ringan kuda -

1.96601 kg
beban plat
0.589803 kg

0.196601 kg
beban P5
0.445 kg
beban atap luasan efgh x berat atap

2.1619325 kg
beban plafond luasan efgh x berat plafond

3.8914785 kg
beban kuda - kuda 1/2 btg(12+23+23) x berat baja ringan kuda - kuda
1.502765 kg
beban plat
0.4508295 kg
51
0.1502765 kg
beban P 10 = P16
beban plafond luasan bcjk x berat plafond
16.197498 kg
beban kuda - kuda 1/2 btg(8+29+7) x berat baja ringan kuda - kuda
2.52849 kg
beban plat
0.758547 kg

0.252849 kg
beban P 11 = P15
beban plafond luasan cdij x berat plafond
15.588 kg
1.523235 kg
beban plat
0.4569705 kg

0.1523235 kg
beban P 12 = P14
beban plafond luasan dehj x berat plafond
11.388249 kg
52
1.86544 kg
beban plat
0.559632 kg

0.186544 kg
beban P 13
beban plafond (2 x luasan efgh) x berat plafond
7.782957 kg
1/2 btg(4+22+23+24+5) x berat baja ringan kuda -

2.87203 kg
beban plat
0.861609 kg

0.287203 kg
Beban Beban Beban Beban Plat Beban Jumlah

Beban
Beban Gording Kuda - Brecing Penyambun Plafond Beban
Atap (kg)
(kg) kuda (kg) (kg) g (kg) (kg) (kg)
0.070087 19.1888 22.33168
P1 = P9 1.066046 1.09559 0.700875 5 0.2102625 3 9
P2 = P8 8.99861 1.09559 1.31453 0.131453 0.394359 16.1975 28.13204
0.162380 27.61691
P3 = P7 8.66 1.09559 1.623805 5 0.4871415 15.588 7
11.3882 21.23820
P4 = P6 6.326805 0.77074 1.96601 0.196601 0.589803 5 8
P5 2.161932 0.445 1.502765 0.150276 0.4508295 3.89147 8.602282
53
5 5 9
19.73738
P10 = 16 2.52849 0.252849 0.758547 16.1975 4
0.152323 17.72052
P11 = 15 1.523235 5 0.4569705 15.588 9
P12 = 11.3882 13.99986
P14 1.86544 0.186544 0.559632 5 5
7.78295 11.80379
P13 2.87203 0.287203 0.861609 7 9
Beban Hidup
Beban Angin
Perhitungan beban angin
beban angin kondisi normal

minimum = 25 kg/m^2

0.2
luasan abkl x koef angin x beban
W1 angin
5.33023 kg
luasan bcjk x koef angin x beban
W2 angin
4.499305 kg
luasan cdij x koef angin x beban
W3 angin
4.33 kg
luasan dehi x koef angin x beban
W4 angin
3.1634025 kg
luasan efgh x koef angin x beban
W5 angin
54
1.08096625 kg
Koefisien angin hisap -0.4

luasan efgh x koef angin x beban
W6 angin
-2.1619325 kg
luasan dehi x koef angin x beban
W7 angin
-6.326805 kg
luasan cdij x koef angin x beban
W8 angin
-8.66 kg
luasan bcjk x koef angin x beban
W9 angin
-8.99861 kg
luasan abkl x koef angin x beban
W10 angin
-10.66046 kg
Wx Wy
Beban
Beban (kg) W . Cos 30 W . Sin 30
Angin
(kg) (kg)
W1 5.33023 4.61611459 2.665115
W2 4.499305 3.89651243 2.249653
W3 4.33 3.74989 2.165
W4 3.1634025 2.73958693 1.581701
W5 1.08096625 0.93614423 0.540483
W6 -2.1619325 -1.8722885 -1.080966
W7 -6.326805 -5.4791739 -3.163403
W8 -8.66 -7.49978 -4.33
W9 -8.99861 -7.7930249 -4.499305
W10 -10.66046 -9.2322292 -5.33023
Beban Hujan
55
p1=p9 = (40-0.8 x α) x 1/2 xbtg 9 x s
(40-0.8 x 30) x 1/2 x 0.844 m x 0.844 m
17.056736 kg
p2=p8 = (40-0.8 x α) x 1/2 x (9+10) x s
(40-0.8 x 30) x 1/2 x (0.844 m+0.844 m) x
0.844 m
14.397776 kg
P3=P7 = (40-0.8 x α) x 1/2 x btg(10+11) x s
(40-0.8 x 30) x 1/2 x (0.844+ 0.844m) x 0.844
m
13.856 kg
p4=p6 = (40-0.8 x α) x 1/2 x btg(11+12) x s
(40-0.8 x 30) x 1/2 x (0.844 m+0.844 m) x
0.844 m
10.122888 kg
p5 = (40-0.8 x α) x 1/2 x btg(12) x s
(40-0.8 x 30) x 1/2 x (0.844 m) x 0.844 m
3.459092 kg
Tabel Kombinasi Pembebanan Kuda-kuda Utama

beba
benan n
gay Hidu Angin Angin perlu perlu
a Mati p Hujan tekan hisap I II III Iva Ivb Va Vb (kg) (kn)
p1 22.332 100 17.057 4.616 -1.872 31.264 36.926 154.089 139.943 133.454 24.715 18.226 154.089 1.511
p2 28.132 100 14.398 3.897 -5.479 39.385 42.557 156.795 144.854 135.478 29.215 19.840 156.795 1.538
p3 27.617 100 13.856 3.750 -7.500 38.664 41.668 155.310 143.818 132.569 28.605 17.355 155.310 1.523
p4 21.238 100 10.123 2.740 -7.793 29.733 32.147 141.682 133.287 122.754 21.854 11.321 141.682 1.389
p5 8.602 100 3.459 0.936 -9.232 12.043 13.652 115.857 112.988 102.820 8.678 -1.490 115.857 1.136
p6 21.238 100 10.123 2.665 -1.081 29.733 32.147 141.682 133.212 129.466 21.780 18.033 141.682 1.389
p7 27.617 100 13.856 2.250 -3.163 38.664 41.668 155.310 142.318 136.905 27.105 21.692 155.310 1.523
p8 28.132 100 14.398 2.165 -4.330 39.385 42.557 156.795 143.122 136.627 27.484 20.989 156.795 1.538
p9 22.332 100 17.057 1.582 -4.499 31.264 36.926 154.089 136.908 130.827 21.680 15.599 154.089 1.511
p10 19.737 27.632 25.285 23.685 23.685 23.685 17.764 17.764 23.685 0.232
p11 17.721 24.809 22.865 21.265 21.265 21.265 15.948 15.948 21.265 0.209
p12 14.000 19.600 18.400 16.800 16.800 16.800 12.600 12.600 16.800 0.165
56
p13 11.804 16.525 15.765 14.165 14.165 14.165 10.623 10.623 14.165 0.139
p14 14.000 19.600 18.400 16.800 16.800 16.800 12.600 12.600 16.800 0.165
p15 17.721 24.809 22.865 21.265 21.265 21.265 15.948 15.948 21.265 0.209
p16 19.737 27.632 25.285 23.685 23.685 23.685 17.764 17.764 23.685 0.232
Rekapitulasi Gaya Batang Maksimum Pada Rangka Kuda-Kuda Utama

Gambar program pembebanan SAP 2000 Utama

1 B1 9.526 971.410 Tarik Bawah
2 B2 9.526 971.410 Tarik Bawah
3 B3 8.054 821.283 Tarik Bawah
4 B4 6.578 670.780 Tarik Bawah
5 B5 5.193 529.578 Tarik Bawah
6 B6 6.578 670.741 Tarik Bawah
7 B7 8.05 820.961 Tarik Bawah
8 B8 9.526 971.410 Tarik Bawah
9 D1 -11 -1121.688 Tekan Atas
10 D2 -1.7 -173.352 Tekan Tengah
11 D3 -9.3 -948.336 Tekan Atas
12 D4 -2.2497 -229.406 Tekan Tengah
13 D5 -7.59 -773.965 Tekan Atas
57
14 D6 -2.7694 -282.400 Tekan Tengah
15 D7 -5.9968 -611.503 Tekan Atas
16 D8 -3.48 -354.861 Tekan Tengah
17 D9 -7.59 -773.965 Tekan Atas
18 D10 2.94 299.797 Tekan Tengah
19 D11 -9.3 -948.336 Tekan Atas
20 D12 -2.25 -229.436 Tekan Tengah
21 D13 -11 -1121.688 Tekan Atas
22 D14 -11 -1121.688 Tekan Atas
23 V1 0.2 20.394 Tarik Tengah
24 V2 1.05 107.070 Tarik Tengah
25 V3 1.797 183.243 Tarik Tengah
26 V4 2.498 254.725 Tarik Tengah
27 V5 3.097 315.806 Tarik Tengah
28 V6 2.35 239.633 Tarik Tengah
29 V7 1.5 152.957 Tarik Tengah
3.2.16 Perencanaan Baja Ringan Utama

Perencanaan Baja Ringan Utama :
Pmaks 971.41
Fnetto Pmaks/T izin
971.41 2500
0.38856
1.15 0.38856 2500
0.44684867
F 1.2449
58
σ ≤ 0.75
Pmaks / (0,85 x F) ≤ 0.75
918.01 ≤ 1875

Pmaks 315.806111 σ ijin
Tegangan Izin m mpa 2500 kg/m2
Fnetto Pmaks/T izin
315.806111 2500
0.12632244
0.12632
1.15 2
0.14527081
F 1.2449

σ ≤ 0.75
Pmaks / (0,85 x F) ≤ 0.75
298.45 ≤ 1875

Pmaks 1121.69
1K 84.437
ix 2.12
F 1.2449
λ 1K/ix
39.83
3.14√2100000/0.7*5500
59
73.33
λs λ / λg 2500
0.54311025
2,381 x (73.3346005400155)^2
0.70232059
σ ≤ σijin
(Pmaks x ω)/ F ≤ 2500
632.8094327 ≤ 2500

Pmaks 354.861242 σ ijin
Fnetto Pmaks/T izin
354.861242 2500
0.1419445
0.14194
1.15 4
0.16323617
F 1.2449

σ ≤ 0.75 2500
Pmaks / (0,85 x F) ≤ 0.75
335.36 ≤ 1875
60
BAB IV
PERENCANAAN BALOK DAN KOLOM
2.9Data Perencanaan
4.1 Desain Perencanaan Balok dan Kolom Tampak Depan
Data bangunan :
Jenis bangunan : Rumah
Luas bangunan : 88 m2
Jumlah lantai : 2 Lantai

Fungsi Gedung : Rumah Tinggal
Panjang bangunan : 11 m
Lebar bangunan :8m

Tinggi lantai 1 : 3,3 m
Tinggi lantai 2 : 3,3 m
61
2.10 Data Pembebanan
Tabel 4.1 Data Pembebanan Gedung
Beban Gempa :
▪ Lokasi Bangunan = Sukabumi

▪ Kelas Situs = D (Tanah Sedang)
▪ Jenis Bangunan = Rumah Tinggal
▪ Tinggi Bangunan (seismik) = 8.95 m
▪ Kategori Resiko = II (tabel 3 SNI 1726 : 2019)
▪ Faktor Keutamaan = 1 (tabel 4 SNI 1726 : 2019)
▪ Ss = 1.3314 g website : rsa.ciptakarya.pu.go.id/2021
▪ S1 = 0.565 g website : rsa.ciptakarya.pu.go.id/2021

▪ TL (Periode transisi
jangka panjang) = 8 detik website : rsa.ciptakarya.pu.go.id/2021
Perencanaan Rumah Tinggal 3 Lantai
Beban Mati Tambahan

Pada Lantai (SD)
▪ Berat spesi setebal 3cm = 66 kg/m2

▪ Berat keramik setebal
1cm = 24 kg/m2
▪ Berat plafon &
penggantung = 20 kg/m2
▪ Berat instalasi ME = 25 kg/m2

▪ Total beban mati
tambahan pada lantai = 135 kg/m2
Beban Mati Pada Tangga

▪ Beban mati tambahan
pada anak tangga = 161 kg/m2
▪ Beban mati tambahan
pada bordes = 90 kg/m2
Beban Mati Pada Atap

▪ Beban penutup atap
(genteng keramik) pada
reng = 9.16 kg/m'
▪ Beban penutup atap
(bubung) pada nok = 12.20 kg/m'
62
Beban Mati Pada Balok
▪ Beban dinding tinggi 3m = 270 kg/m'

▪ Beban dinding parapet
0,5m = 45 kg/m'
Beban Hidup Pada Lantai

dan Tangga
▪ Beban orang &
perlengkapan = 196 kg/m2
▪ Beban hujan pada talang = 20 kg/m2

▪ Beban hujan pada atap
(pada reng) = 3.20 kg/m'
Beban Hidup Pada Atap

▪ Beban orang dan
peralatan (pada reng) = 16.00 kg/m'
Beban Angin :
Data Dimensi Struktur :
a. Dimensi bangunan tegak lurus arah angin, = 11.00 m
b. Dimensi bangunan sejajar arah angin, = 8.00 m
c. Tinggi dinding, = 7.05 m
d. Z atap, = 11.86 m
e. Tinggi effectif atap, = 8.00 m
f. Sudut atap, = 30.00 °
g. Elevasi bangunan dari permukaan laut (kota sukabumi), ± 584.00 mdpl
Parameter Beban Angin :
Beban angin desain minimum :
Dinding Pmin = 0.77 kN/m2
Pmin = 78.52 kg/m2
Vmin
= 35.44 m/s
(Pasal
27.1.5)
Atap Pmin = 0.38 kN/m2
Pmin = 38.75 kg/m2
Vmin
= 24.90 m/s
Kecepatan angin dasar direncanakan :
V = 47 m/s ( Pasal 26.5 )
63
Beban angin pada permukaan atap dan dinding (Kondisi
A)
Zona h (m) qz (kN/m2 P (kN/m2 P (kg/m2
1 8.00 0.72 -0.31 -31.93
2 8.00 0.72 -0.50 -50.65
3 8.00 0.72 -0.56 -56.89
4 7.05 0.69 0.60 61.24
5 8.00 0.72 -0.44 -44.41
6&7 8.00 0.72 -0.56 -56.89
Beban angin pada permukaan atap dan dinding (Kondisi

B)
Zona h (m) qz (kN/m2 P (kN/m2 P (kg/m2
1 8.00 0.72 -0.31 -31.93
2 8.00 0.72 -0.50 -50.65
3 8.00 0.72 -0.56 -56.89
4 7.05 0.69 0.60 61.24
5 -0.18 0.72 -0.44 -44.41
6&7 8.00 0.72 -0.56 -56.89
2.11 Desain Perencanaan Balok
64
4.1 Desain Perencanaan Balok dan Kolom Tampak Atas Lantai 2
65
3.2.17 Desain Lentur Balok B1
Tabel 4.2 Desain Lentur Balok B1
Pasal Referensi
Parameter Persamaan Satuan Nilai
SNI 2847:2013 SNI 2847:2019
Properti Material dan Penampang
Panjang Balok, L Input mm 3000
Lebar Balok, b Input mm 300
Tinggi Balok, h Input mm 450
Panjang Tumpuan 21.5.3.1 18.6.4.1 2*h mm 900
Diameter Tulangan Longitudinal, db Input mm 16
Diameter Tulangan Pinggang, dbt Input mm 13
Diameter Tulangan Sengkang, ds Input mm 13
Selimut Bersih, cc Input mm 40
Tinggi Efektif Balok, d h - cc - ds - db/2 mm 389
Kuat Tekan Beton, fc' Input MPa 20.75
Kuat Leleh Tul. Longitudinal, fy Input MPa 390
Kuat Leleh Tul. Transversal, fyv Input MPa 390
β1 10.2.7.3 Tabel 22.2.2.4.3 0.65 <= 0.85 - 0.05 * (fc' - 28) / 7 <= 0.85 0.8500
Panjang Kolom, c1 Input (Sisi tegak lurus lebar balok) mm 450

Lebar Kolom, c2 Input (Sisi yang ditempel balok/sejajar lebar balok) mm 450
Ln L - c1 mm 2550
λ Asumsi tidak menggunakan beton ringan 1
Gaya Dalam
Mu,tumpuan (-) Input kN-m -31.8046
Mu,tumpuan (+) Input kN-m 22.4709
Mu,lapangan (-) Input kN-m -28.9964
Mu,lapangan (+) Input kN-m 26.6153
Pu Input kN 14.895
Syarat Gaya dan Geometri
Tidak dipersyaratkan.
Syarat Gaya Aksial 21.5.1.1 Baca R18.6.1 dan Pu <= 0.1 Ag fc' ? OK
18.6.4.7
Syarat Tinggi Efektif 21.5.1.2 18.6.2.1 Ln >= 4d ? OK
Syarat Lebar 1 21.5.1.3 18.6.2.1 b >= min(0.3h, 250 mm) ? OK
Syarat Lebar 2 21.5.1.4 18.6.2.1 b <= c2 + 2 * min (c2, 0.75 c1) ? OK
Penulangan Lentur
Tumpuan Negatif
Jumlah Tulangan Negatif Tumpuan,
Input 3
n
db mm 16
Jarak Bersih Antar Tulangan (b - 2 cc - 2 ds - n * db) / (n - 1) mm 73.000
Cek Jarak Bersih 7.6.1 25.2.1 Jarak Bersih >= db dan 25 mm? IYA
Jumlah Lapis 1
As Pasang n *π/4 *db2 mm2 603.186
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 340.765
As min,2 10.5.1, 21.5.2.1 9.6.1.2 1.4 / (4 * fy) * b * d mm2 418.923
Cek As min As Pasang >= As min ? OK
ρ As / (b * d) 0.52%
ρ max,1 B.10.3 Tidak ada 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
Cek As max ρ <= ρ max ? OK
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 44.459
Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 86.280
c 10.2.7.1 22.2.2.4.1 a / β1 mm 52.304
εs 10.2.2, 10.2.3 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.019
ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900
ϕMn ϕ * Mn kN-m 77.652
Mu,tumpuan (-) kN-m 31.805
Cek Kapasitas ϕMn > Mu ? OK
As Perlu Mu / [fy * (d - a/2)] mm2 222.347
Tumpuan Positif
n Input 3
db mm 16
Jumlah Lapis 1
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 340.765
As min,2 10.5.1, 21.5.2.1 9.6.1.2 1.4 / (4 * fy) * b * d mm2 418.923
As min,4 21.5.2.2 18.6.3.2 0.5 * As Tumpuan Negatif mm2 301.593
ρ As / (b * d) 0.52%
ρ max,1 B.10.3 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 44.459
Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 86.280
c 10.2.7.1 22.2.2.4.1 a / β1 mm 52.304
εs 10.2.2, 10.2.3 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.019
ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900
Mu kN-m 22.471
Cek ϕMn > Mu ϕMn > Mu ? OK
Lapangan Negatif
n Input 3
db mm 16
Jumlah Lapis 1
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 340.765
As min,2 10.5.1, 21.5.2.1 9.6.1.2 1.4 / (4 * fy) * b * d mm2 418.923
ρ As / (b * d) 0.52%
ρ max,1 B.10.3 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 44.459
Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 86.280
c 10.2.7.1 22.2.2.4.1 a / β1 mm 52.304
εs 10.2.2, 10.2.3 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.019

ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900
Mu kN-m 28.996
Lapangan Positif
n Input 3
db mm 16
Jumlah Lapis 1
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 340.765
As min,2 10.5.1, 21.5.2.1 9.6.1.2 1.4 / (4 * fy) * b * d mm2 418.923
ρ As / (b * d) 0.52%
ρ max,1 B.10.3 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 44.459

Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 86.280
c 10.2.7.1 22.2.2.4.1 a / β1 mm 52.304
εs 10.2.2, 10.2.3 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.019
ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900
Mu kN-m 26.615

3.2.18 Desain Geser Balok B1
Tabel 4.3 Desain Geser Balok B1
Pasal Referensi
SNI 2847:2013 SNI 2847:2019
Panjang Balok, L Dari Sheet Desain Lentur mm 3000
Lebar Balok, b Dari Sheet Desain Lentur mm 300
Tinggi Balok, h Dari Sheet Desain Lentur mm 450
Panjang Tumpuan 21.5.3.1 18.6.4.1 Dari Sheet Desain Lentur mm 900
Diameter Tulangan Longitudinal, db Dari Sheet Desain Lentur mm 16
Diameter Tulangan Pinggang, dbt Dari Sheet Desain Lentur mm 13
Diameter Tulangan Sengkang, ds Dari Sheet Desain Lentur mm 13
Selimut Bersih, cc Dari Sheet Desain Lentur mm 40
Tinggi Efektif Balok, d Dari Sheet Desain Lentur mm 389
Kuat Tekan Beton, fc' Dari Sheet Desain Lentur MPa 20.75
Kuat Leleh Tul. Longitudinal, fy Dari Sheet Desain Lentur MPa 390
Kuat Leleh Tul. Transversal, fyv Dari Sheet Desain Lentur MPa 390
β1 10.2.7.3 Tabel 22.2.2.4.3 Dari Sheet Desain Lentur 0.8500
Panjang Kolom, c1 Dari Sheet Desain Lentur mm 450
Lebar Kolom, c2 Dari Sheet Desain Lentur mm 450

Ln Dari Sheet Desain Lentur mm 2550
Gaya Dalam
Vu,tumpuan Input kN 53.901
Vu,lapangan Input kN 53.667
Tumpuan
Gaya Desain
Vg,tumpuan S21.5.4 R18.6.5 Input [Kombinasi 1.2 D + L] kN 38.608
As+ Tumpuan Dari Sheet Desain Lentur mm2 603.186
As- Tumpuan Dari Sheet Desain Lentur mm2 603.186
apr+ 1.25 a (tumpuan positif) mm 55.573
apr- 1.25 a (tumpuan negatif) mm 55.573
Mpr+ S21.5.4 R18.6.5 As+ * (1.25 fy) * (d - apr+/2) N mm 106215872
Mpr- S21.5.4 R18.6.5 As- * (1.25 fy) * (d - apr-/2) N mm 106215872
Vsway atau Vpr 21.5.4.1 18.6.5.1 (Mpr+ + Mpr-) / Ln N 83307
Ve 21.5.4.1 18.6.5.1 Vg + Vpr N 121915
Tahanan Geser Beton
Vpr N 83307
1/2 Ve N 60957
Pu N 14895
Ag fc' / 20 N 140062.5
Vc Diperhitungkan? 21.5.4.2 18.6.5.2 Vc = 0 jika Vpr >= 1/2 Ve dan Pu < Ag fc' / 20 Tidak
Vc N 0
Penulangan Geser
Jumlah Kaki Input 2
Av n *π/4 *ds2 mm2 265.465
Spasi Input mm 90
Spasi Max 1 21.5.3.2 18.6.4.4 d/4 mm 97.25
Spasi Max 2 21.5.3.2 18.6.4.4 6 db mm 96.00
Spasi Max 3 21.5.3.2 18.6.4.4 150 mm mm 150.00
Cek Spasi OK
Vs 11.4.7.2 22.5.10.5.3 Av * fyv * d / s N 447485
Batas Vs 11.4.7.9 22.5.1.2 0.66 * (fc')0.5 * b * d N 350852
ϕ 9.3.2.3 12.5.3.2, 21.2.4 0.75
Vn Vc + Vs N 350852
Vu N 121915
ϕVn / Vu 2.158
Cek Kapasitas ϕVn / Vu >= 1 ? OK
Lapangan
Penulangan Geser
Jumlah Kaki Input 2
Av n *π/4 *ds2 mm2 265.465
Spasi Input mm 100

Spasi Max 21.5.3.4 18.6.4.6 d/2 mm 194.50
Cek Spasi OK
Vs 11.4.7.2 22.5.10.5.3 Av * fyv * d / s N 402736
Batas Vs 11.4.7.9 22.5.1.2 0.66 * (fc')0.5 * b * d N 350852
Vc 11.2.1.1 22.5.5.1 0.17 * (fc')0.5 * b * d N 90371
ϕ 9.3.2.3 12.5.3.2, 21.2.4 0.75
Vn Vc + Vs 441223
Vu N 53667
ϕVn / Vu 6.166

3.2.19 Desain Torsi Balok B1
Tabel 4.4 Desain Torsi Balok B1
Pasal Referensi
SNI 2847:2013 SNI 2847:2019

Parameter Geometri Penampang untuk Perhitungan Torsi
Acp b*h mm2 135000
Pcp 2 * (b + h) mm 1500
xo b - 2cc - ds mm 207
yo h - 2cc - ds mm 357
Aoh R22.7.6.1.1 xo * yo mm2 73899
Ao 11.5.3.6 22.7.6.1.1 0.85 Aoh mm2 62814
Ph 22.7.6.1 2 * (xo + yo) mm 1128
Gaya Dalam
Tu Input kN m 13.3729
Pengecekan Kebutuhan Tulangan Torsi
Tcr 0.33 * (fc')0.5 * Acp2 / Pcp N mm 18264142
ϕ 9.3.2.3 Tabel 21.2.1 0.75
ϕ Tcr / 4 N mm 3424527
Perlu Tulangan Torsi? 11.5.1 Tabel 22.7.4.1 Tu > ϕ Tcr / 4 ? Iya
Perhitungan di bawah ini harus diperiksa
Pengecekan Kecukupan Dimensi Penampang
Statis Tertentu = Kesetimbangan, Statis Tak Tentu Kompatibilita

Jenis Torsi
= Kompatibilitas s
Tu Pakai 11.5.2.2 22.7.3.2, 22.7.5 ϕ Tcr atau Tu N mm 13372900
Vu Dari Sheet Desain Geser N 121915

Vc 11.2.1.1 22.5.5.1 0.17 * (fc')0.5 * b * d N 90371
Tegangan Utimate Geser+Torsi 11.5.3.1 22.7.7.1 { [Vu / b*d]2 + [Tu Ph / (1.7 Aoh2)]2 }0.5 MPa 1.932
Kapasitas Tegangan Beton 11.5.3.1 22.7.7.1 ϕ * { [Vc / (b * d)] + 0.66 * (fc')0.5 } MPa 2.836
Cek Dimensi Penampang 11.5.3.1 22.7.7.1 Ruas Kiri <= Ruas Kanan ? OK
Parameter Umum Lainnya
Kuat Leleh Baja Tulangan Torsi = Kuat Leleh Baja

fy / fyt 1
Tulangan Lentur dan Geser
θ 11.5.3.6 22.7.6.1.2 θ diambil untuk balok komponen struktur non prategang ° 45
Penulangan Transversal Torsi
n kaki Tumpuan Dari Sheet Desain Geser 2
n kaki Lapangan Dari Sheet Desain Geser 2
s Tumpuan Dari Sheet Desain Geser mm 90
s Lapangan Dari Sheet Desain Geser mm 100
s max 1 11.5.6.1 9.7.6.3.3 Ph / 8 mm 141
s max 2 11.5.6.1 9.7.6.3.3 300 mm mm 300
Cek Spasi Tumpuan s Tumpuan >= s max ? OK
Cek Spasi Lapangan s Lapangan >= s max ? OK
Av+t / s Tumpuan Pasang n *π/4 *ds2 / s mm2/mm 2.950
At / s 11.5.3.6 22.7.6.1 Tu / (2 * φ * Ao * fyv) mm2/mm 0.364

Av / s Tumpuan Perlu (Vu Tumpuan / φ - Vc) / (fyv * d) mm2/mm 1.071
Av / s Lapangan Perlu (Vu Lapangan / φ - Vc) / (fyv * d) mm2/mm -0.124
Av+t / s Tumpuan Perlu 11.5.5.2 R9.5.4.3 2 * At / s + A v / s 1.799
Av+t / s Lapangan Perlu 11.5.5.2 R9.5.4.3 2 * At / s + A v / s 0.604
Av+t / s min 1 11.5.5.2 9.6.4.2 0.062 * (fc')0.5 * b / fyv 0.217
Av+t / s min 2 11.5.5.2 9.6.4.2 0.35 * b / fyv 0.269
Cek Geser + Torsi Tumpuan Av+t / s Pasang >= Av+t / s Perlu dan min ? OK
Cek Geser + Torsi Lapangan Av+t / s Pasang >= Av+t / s Perlu dan min ? OK
Penulangan Longitudinal Torsi
db atau dbt mm 13
db, min 11.5.6.2 9.7.5.2 0.042 s mm 4.2
Cek db db >= db min ? OK
As Perlu Tumpuan Atas Dari Sheet Desain Geser mm2 222.347
As Perlu Tumpuan Bawah Dari Sheet Desain Geser mm2 157.095
As Perlu Lapangan Atas Dari Sheet Desain Geser mm2 202.715
As Perlu Lapangan Bawah Dari Sheet Desain Geser mm2 186.068
Al 11.5.3.7 22.7.6.1 At / s * Ph mm2 410.508
Al min 11.5.5.3 9.6.4.3 0.42 * (fc')0.5 * Acp / fy - (At/s) * Ph mm2 251.751
As + Al Perlu Tumpuan mm2 789.949
As + Al Perlu Lapangan mm2 799.291
n Tumpuan Atas Dari Sheet Desain Lentur 3

n Tumpuan Tengah Input (Disarankan Kelipatan 2) 2
n Tumpuan Bawah Dari Sheet Desain Lentur 3
n Tumpuan Vertikal 2 + n Tengah / 2 3
n Lapangan Atas Dari Sheet Desain Lentur 3
n Lapangan Tengah Input (Disarankan Kelipatan 2) 2
Spasi Horizontal Tumpuan (b - 2cc - 2ds - db) / [min(n atas, n bawah) - 1] mm 89
Spasi Vertikal Tumpuan (h - 2cc - 2ds - db) / (n Vertikal - 1) mm 164
Spasi Horizontal Lapangan (b - 2cc - 2ds - db) / [min(n atas, n bawah) - 1] mm 89
Spasi Vertikal Lapangan (h - 2cc - 2ds - db) / (n Vertikal - 1) mm 164
Cek Spasi Tulangan Longitudinal Tumpuan 11.5.6.2 Spasi >= 300 mm ? OK
Cek Spasi Tulangan Longitudinal Lapangan 11.5.6.2 Spasi >= 300 mm ? OK
As + Al Pasang Tumpuan mm2 1471.836
As + Al Pasang Lapangan mm2 1471.836
Cek Lentur + Torsi Tumpuan As + Al Pasang >= As + Al Perlu ? OK
Cek Lentur + Torsi Lapangan As + Al Pasang >= As + Al Perlu ? OK
3.2.20 Desain Lentur Balok B2

Tabel 4.5 Desain Lentur Balok B2
Pasal Referensi
SNI SNI 2847:2019
2847:201
3
Panjang Balok, L Input mm 3000
Lebar Balok, b Input mm 250
Tinggi Balok, h Input mm 350
Panjang Tumpuan 21.5.3.1 18.6.4.1 2*h mm 700
Diameter Tulangan Longitudinal, db Input mm 16
Diameter Tulangan Pinggang, dbt Input mm 13
Tinggi Efektif Balok, d h - cc - ds - db/2 mm 292
β1 10.2.7.3 Tabel 22.2.2.4.3 0.65 <= 0.85 - 0.05 * (fc' - 28) / 7 <= 0.85 0.8500
Panjang Kolom, c1 Input (Sisi tegak lurus lebar balok) mm 450
Lebar Kolom, c2 Input (Sisi yang ditempel balok/sejajar lebar balok) mm 450
Ln L - c1 mm 2550
λ Asumsi tidak menggunakan beton ringan 1
Gaya Dalam
Mu,tumpuan (-) Input kN-m -11.8814
Mu,tumpuan (+) Input kN-m 8.2951
Mu,lapangan (-) Input kN-m -16.9825
Mu,lapangan (+) Input kN-m 12.1029
Pu Input kN 18.254
Tidak dipersyaratkan.
Syarat Gaya Aksial 21.5.1.1 Baca R18.6.1 dan Pu <= 0.1 Ag fc' ? OK
18.6.4.7
Syarat Tinggi Efektif 21.5.1.2 18.6.2.1 Ln >= 4d ? OK
Syarat Lebar 1 21.5.1.3 18.6.2.1 b >= min(0.3h, 250 mm) ? OK
Syarat Lebar 2 21.5.1.4 18.6.2.1 b <= c2 + 2 * min (c2, 0.75 c1) ? OK
Penulangan Lentur
Tumpuan Negatif
Jumlah Tulangan Negatif Tumpuan, n Input 3
db mm 16
Jumlah Lapis 1
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 213.161

10.5.1,
As min,2 9.6.1.2 1.4 / (4 * fy) * b * d mm2 262.051
21.5.2.1
ρ As / (b * d) 0.83%
ρ max,1 B.10.3 Tidak ada 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 53.351
Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 62.416
c 10.2.7.1 22.2.2.4.1 a / β1 mm 62.765

10.2.2,
εs 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.011
10.2.3
ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900
Mu,tumpuan (-) kN-m 11.881
Cek Kapasitas ϕMn > Mu ? OK
Tumpuan Positif
n Input 2
db mm 16
Jumlah Lapis 1
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 213.161

10.5.1,
As min,2 9.6.1.2 1.4 / (4 * fy) * b * d mm2 262.051
21.5.2.1
ρ As / (b * d) 0.55%
ρ max,1 B.10.3 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 35.567
Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 43.005
c 10.2.7.1 22.2.2.4.1 a / β1 mm 41.844

10.2.2,
εs 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.018
10.2.3
ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900
Mu kN-m 8.295
Lapangan Negatif
n Input 2
db mm 16
Jumlah Lapis 1
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 213.161

10.5.1,
As min,2 9.6.1.2 1.4 / (4 * fy) * b * d mm2 262.051
21.5.2.1
ρ As / (b * d) 0.55%
ρ max,1 B.10.3 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 35.567
Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 43.005
c 10.2.7.1 22.2.2.4.1 a / β1 mm 41.844

10.2.2,
εs 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.018
10.2.3
ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900

Mu kN-m 16.983
Lapangan Positif
n Input 3
db mm 16
Jumlah Lapis 1
As min,1 10.5.1 9.6.1.2 (fc')0.5 / (4 * fy) * b * d mm2 213.161

10.5.1,
As min,2 9.6.1.2 1.4 / (4 * fy) * b * d mm2 262.051
21.5.2.1
ρ As / (b * d) 0.83%
ρ max,1 B.10.3 0.75 ρb = 0.75 * 0.85 *β1 * fc' / fy * (600/(600 + fy)) 1.75%
ρ max,2 21.5.2.1 18.6.3.1 2.5% 2.50%
a 10.2.7.1 22.2.2.4.1 As * fy / (0.85 * fc' * b) mm 53.351
Mn 10.2.7.1 22.2.2.4.1 As * fy * (d - a/2) kN-m 62.416

c 10.2.7.1 22.2.2.4.1 a / β1 mm 62.765
10.2.2,
εs 22.2.1.2, 22.2.2.1 (d - c) / c * 0.003 0.011
10.2.3
ϕ S9.3.2 Tabel 21.2.2 0.65 <= 0.65 + (εs - 0.002) / 0.003 * 0.25 <= 0.9 0.900
Mu kN-m 12.103

3.2.21 Desain Geser Balok B2
Tabel 4.6 Desain Geser Balok B2
Pasal Referensi
SNI 2847:2013 SNI 2847:2019
Diameter Tulangan Longitudinal,
Dari Sheet Desain Lentur mm 16
db
Gaya Dalam
Vu,tumpuan Input kN 22.704
Vu,lapangan Input kN 53.667
Tumpuan
Gaya Desain
Vg,tumpuan S21.5.4 R18.6.5 Input [Kombinasi 1.2 D + L] kN 12.524
+ 2
A Tumpuan
s Dari Sheet Desain Lentur mm 402.124
- 2
As Tumpuan Dari Sheet Desain Lentur mm 603.186
+
a pr 1.25 a (tumpuan positif) mm 44.459
-
a pr 1.25 a (tumpuan negatif) mm 66.688
Mpr+ S21.5.4 R18.6.5 As+ * (1.25 fy) * (d - apr+/2) N mm 52884586
Mpr- S21.5.4 R18.6.5 As- * (1.25 fy) * (d - apr-/2) N mm 76058569
Vsway atau Vpr 21.5.4.1 18.6.5.1 (Mpr+ + Mpr-) / Ln N 50566
Ve 21.5.4.1 18.6.5.1 Vg + Vpr N 63090
Tahanan Geser Beton
Vpr N 50566
1/2 Ve N 31545
Pu N 18254
Ag fc' / 20 N 90781.25
Vc Diperhitungkan? 21.5.4.2 18.6.5.2 Vc = 0 jika Vpr >= 1/2 Ve dan Pu < Ag fc' Tidak
/ 20
Vc N 0
Penulangan Geser
Jumlah Kaki Input 2
Av n *π/4 *ds2 mm2 157.080
Spasi Input mm 70
Spasi Max 1 21.5.3.2 18.6.4.4 d/4 mm 73.00
Spasi Max 2 21.5.3.2 18.6.4.4 6 db mm 96.00
Spasi Max 3 21.5.3.2 18.6.4.4 150 mm mm 150.00
Cek Spasi OK
Vs 11.4.7.2 22.5.10.5.3 Av * fyv * d / s N 255546
Batas Vs 11.4.7.9 22.5.1.2 0.66 * (fc')0.5 * b * d N 219470
ϕ 9.3.2.3 12.5.3.2, 21.2.4 0.75
Vn Vc + Vs N 219470
Vu N 63090
ϕVn / Vu 2.609
Lapangan
Penulangan Geser
Jumlah Kaki Input 2
Av n *π/4 *ds2 mm2 157.080
Spasi Input mm 90
Spasi Max 21.5.3.4 18.6.4.6 d/2 mm 146.00
Cek Spasi OK
Vs 11.4.7.2 22.5.10.5.3 Av * fyv * d / s N 198758
Batas Vs 11.4.7.9 22.5.1.2 0.66 * (fc')0.5 * b * d N 219470
0.5
Vc 11.2.1.1 22.5.5.1 0.17 * (fc') * b * d N 56530
ϕ 9.3.2.3 12.5.3.2, 21.2.4 0.75
Vn Vc + Vs 255288
Vu N 53667
ϕVn / Vu 3.568
3.2.22 Desain Torsi Balok B2
Tabel 4.6 Desain Torsi Balok B2
Pasal Referensi
Parameter SNI SNI Persamaan Satuan Nilai
2847:2013 2847:2019
Tabel
β1 10.2.7.3 Dari Sheet Desain Lentur 0.8500
22.2.2.4.3
Parameter Geometri Penampang untuk Perhitungan Torsi
Acp b*h mm2 87500
Pcp 2 * (b + h) mm 1200
xo b - 2cc - ds mm 160
yo h - 2cc - ds mm 260
2
Aoh R22.7.6.1.1 xo * yo mm 41600
2
Ao 11.5.3.6 22.7.6.1.1 0.85 Aoh mm 35360
Ph 22.7.6.1 2 * (xo + yo) mm 840
Gaya Dalam
Tu Input kN m 6.3501
Pengecekan Kebutuhan Tulangan Torsi
Tcr 0.33 * (fc')0.5 * Acp2 / Pcp N mm 9590867
Tabel
ϕ 9.3.2.3 0.75
21.2.1
ϕ Tcr / 4 N mm 1798287
Tabel
Perlu Tulangan Torsi? 11.5.1 Tu > ϕ Tcr / 4 ? Iya
22.7.4.1
Perhitungan di bawah ini harus diperiksa
Pengecekan Kecukupan Dimensi Penampang
Statis Tertentu = Kesetimbangan,
Jenis Torsi Kompatibilitas
Statis Tak Tentu = Kompatibilitas
22.7.3.2,
Tu Pakai 11.5.2.2 ϕ Tcr atau Tu N mm 6350100
22.7.5
Vu Dari Sheet Desain Geser N 63090
Vc 11.2.1.1 22.5.5.1 0.17 * (fc')0.5 * b * d N 56530
Tegangan Utimate Geser+Torsi 11.5.3.1 22.7.7.1 { [Vu / b*d]2 + [Tu Ph / (1.7 Aoh2)]2 }0.5 MPa 2.009
Kapasitas Tegangan Beton 11.5.3.1 22.7.7.1 ϕ * { [Vc / (b * d)] + 0.66 * (fc')0.5 } MPa 2.836
Cek Dimensi Penampang 11.5.3.1 22.7.7.1 Ruas Kiri <= Ruas Kanan ? OK
Parameter Umum Lainnya
Kuat Leleh Baja Tulangan Torsi = Kuat Leleh
fy / fyt 1
Baja Tulangan Lentur dan Geser
θ diambil untuk balok komponen struktur non

θ 11.5.3.6 22.7.6.1.2 ° 45
prategang
Penulangan Transversal Torsi
n kaki Tumpuan Dari Sheet Desain Geser 2
n kaki Lapangan Dari Sheet Desain Geser 2
s Tumpuan Dari Sheet Desain Geser mm 70
s Lapangan Dari Sheet Desain Geser mm 90
s max 1 11.5.6.1 9.7.6.3.3 Ph / 8 mm 105
s max 2 11.5.6.1 9.7.6.3.3 300 mm mm 300
Cek Spasi Tumpuan s Tumpuan >= s max ? OK
Cek Spasi Lapangan s Lapangan >= s max ? OK
At / s 11.5.3.6 22.7.6.1 Tu / (2 * φ * Ao * fyv) mm2/mm 0.307
Av / s Tumpuan Perlu (Vu Tumpuan / φ - Vc) / (fyv * d) mm2/mm 0.739
Av / s Lapangan Perlu (Vu Lapangan / φ - Vc) / (fyv * d) mm2/mm 0.132
Av+t / s Tumpuan Perlu 11.5.5.2 R9.5.4.3 2 * At / s + Av / s 1.353
Av+t / s Lapangan Perlu 11.5.5.2 R9.5.4.3 2 * At / s + Av / s 0.746
0.5
Av+t / s min 1 11.5.5.2 9.6.4.2 0.062 * (fc') * b / fyv 0.181
Av+t / s min 2 11.5.5.2 9.6.4.2 0.35 * b / fyv 0.224
Cek Geser + Torsi Tumpuan Av+t / s Pasang >= Av+t / s Perlu dan min ? OK
Cek Geser + Torsi Lapangan Av+t / s Pasang >= Av+t / s Perlu dan min ? OK
Penulangan Longitudinal Torsi
db atau dbt mm 13
db, min 11.5.6.2 9.7.5.2 0.042 s mm 3.78
Cek db db >= db min ? OK
As Perlu Tumpuan Atas Dari Sheet Desain Geser mm2 114.822
As Perlu Tumpuan Bawah Dari Sheet Desain Geser mm2 77.565
As Perlu Lapangan Atas Dari Sheet Desain Geser mm2 158.797
As Perlu Lapangan Bawah Dari Sheet Desain Geser mm2 116.963
Al 11.5.3.7 22.7.6.1 At / s * Ph mm2 257.865
Al min 11.5.5.3 9.6.4.3 0.42 * (fc')0.5 * Acp / fy - (At/s) * Ph mm2 171.377
As + Al Perlu Tumpuan mm2 450.251
As + Al Perlu Lapangan mm2 533.625
n Tumpuan Atas Dari Sheet Desain Lentur 3
n Tumpuan Tengah Input (Disarankan Kelipatan 2) 2
n Tumpuan Bawah Dari Sheet Desain Lentur 2
n Lapangan Tengah Input (Disarankan Kelipatan 2) 2
Spasi Horizontal Tumpuan (b - 2cc - 2ds - db) / [min(n atas, n bawah) - 1] mm 134
Spasi Vertikal Tumpuan (h - 2cc - 2ds - db) / (n Vertikal - 1) mm 117
Spasi Horizontal Lapangan (b - 2cc - 2ds - db) / [min(n atas, n bawah) - 1] mm 134
Spasi Vertikal Lapangan (h - 2cc - 2ds - db) / (n Vertikal - 1) mm 117
Cek Spasi Tulangan Longitudinal
11.5.6.2 Spasi >= 300 mm ? OK
Tumpuan
Cek Spasi Tulangan Longitudinal
11.5.6.2 Spasi >= 300 mm ? OK
Lapangan
As + Al Pasang Tumpuan mm2 1270.774
As + Al Pasang Lapangan mm2 1270.774
Cek Lentur + Torsi Tumpuan As + Al Pasang >= As + Al Perlu ? OK
Cek Lentur + Torsi Lapangan As + Al Pasang >= As + Al Perlu ? OK
3.2.23 Kesimpulan
Tabel 4.7 Kesimpulan
Balok B1
Kesimpulan Tulangan Longitudinal Tulangan Transversal/Sengkang
Syarat Gaya dan Longitudinal Tumpuan Atas 3 D16
OK Longitudinal Tumpuan Tengah 2 D13 Sengkang Tumpuan 2D13-90
Geometri
Longitudinal Tumpuan Bawah 3 D16 Sengkang Lapangan 2D13-100
Kapasitas Lentur OK
Longitudinal Lapangan Atas 3 D16
Kapasitas Geser OK Longitudinal Lapangan Tengah 2 D13
Kapasitas Torsi OK Longitudinal Lapangan Bawah 3 D16
Balok B2
Tulangan Longitudinal Tulangan Transversal/Sengkang
Kesimpulan
Longitudinal Tumpuan Atas 3 D16
Syarat Gaya dan Geometri OK Sengkang Tumpuan 2D10-70
Longitudinal Tumpuan Tengah 2 D13
Kapasitas Lentur OK
Longitudinal Tumpuan Bawah 3 D16 Sengkang Lapangan 2D10-90
Kapasitas Geser OK
Longitudinal Lapangan Atas 3 D16
Kapasitas Torsi OK
Longitudinal Lapangan Tengah 2 D13
Longitudinal Lapangan Bawah 3 D16
2.12 Desain Perencanaan Balok
Gambar Desain Kolom Tampak Samping

3.2.24 Data Output Gaya K1 Dalam Dari Perencanaan SAP 2000
Tabel 4.7 Data Output Gaya Dalam Dari Perencanaan SAP 2000 K1
Aksial - Lentur
Geser Gaya Tekan Terkecil
M2 (kN- M3 (kN-
Kondisi P (kN) Tumpuan Nu (kN) 0.001252
m) m)
P max 19.499 1.214 15.374 V2 (kN) 44.585
P min -336.986 -8.085 -12.472
M2 Max -78.169 27.240 16.897 V3 (kN) 27.688
M2 Min -33.506 -25.351 -4.289 Lapangan
M3 Max -50.859 10.249 32.061
V2 (kN) 44.585
M3 Min -38.858 -8.235 -31.557
V3 (kN) 27.688
3.2.25 Desain Longitudinal Kolom K1
Pasal Referensi
Parameter SNI Persamaan Satuan Nilai
SNI 2847:2019
2847:2013
Panjang/Tinggi Kolom, L Input mm 3300
Sisi Pendek Kolom, b Input mm 350
Sisi Panjang Kolom, h Input mm 450
Input mm 25
db
Tinggi Balok, hb Input mm 450
Ln L - hb mm 2850
Tidak
Syarat Gaya Aksial 21.6.1 dipersyaratkan. Pu > 0.1 Ag fc' ? OK
Baca R18.7.1
Syarat Sisi Terpendek 21.6.1.1 18.7.2.1 b >= 300 mm ? OK
Syarat Rasio Dimensi Penampang 21.6.1.2 18.7.2.1 b/h >= 0.4 ? OK
Pengecekan Terhadap Gaya Dalam Aksial-Lentur (Menggunakan PCA Column, atau SP Column, atau CSI Column,
dll.)
Jumlah Tulangan, n Input 8
Luas Tulangan Longitudinal, As n *π/4 *db2 mm2 3927.0
Rasio Tulangan, ρ As / (b * h) 2.49%
Cek ρmin dan ρmax 21.6.3.1 18.7.4.1 1% <= ρ <= 6% OK
Pengecekan Strong Column - Weak Beam (SCWB)
Input (Mn dari kondisi Pmax
Momen Nominal Kolom, Mnc kN m 111.777
dan Pmin)
Mn- Tumpuan Balok Input kN m 83.928
Mn+ Tumpuan Balok Input kN m 83.928
Cek SCWB 21.6.2.2 18.7.3.2 2 * Mnc >= 1.2 * (Mn- + Mn+) OK
3.2.26 Desain Tranversal Kolom K1
Pasal Referensi
2847:2013 2847:2019
Panjang/Tinggi Kolom, L Dari Sheet Desain Longitudinal mm 3300
Sisi Pendek Kolom, b Dari Sheet Desain Longitudinal mm 350
Sisi Panjang Kolom, h Dari Sheet Desain Longitudinal mm 450
Diameter Tulangan
Dari Sheet Desain Longitudinal mm 25
Longitudinal, db
Diameter Tulangan
Sengkang, ds
Selimut Bersih, cc Dari Sheet Desain Longitudinal mm 50
Kuat Tekan Beton, fc' Dari Sheet Desain Longitudinal MPa 20.75
Kuat Leleh Tul. Longitudinal,
Dari Sheet Desain Longitudinal MPa 390
fy
Kuat Leleh Tul. Transversal,
Dari Sheet Desain Longitudinal MPa 390
fyv
Tinggi Balok, hb Dari Sheet Desain Longitudinal mm 450
Ln Dari Sheet Desain Longitudinal mm 2850
Panjang Zona Sendi Plastis
lo1 21.6.4.1 18.7.5.1 h mm 450.0
lo2 21.6.4.1 18.7.5.1 Ln / 6 mm 475.0
lo3 21.6.4.1 18.7.5.1 450 mm mm 450
lo 21.6.4.1 18.7.5.1 Max (lo1; lo2; lo3) mm 475.0
Tulangan Transversal Zona Sendi Plastis/Tumpuan

Jumlah Kaki Sisi Pendek, n1 Input 3
Jumlah Kaki Sisi Panjang, n2 Input 3
Spasi, s Input mm 85
Spasi Kaki Terbesar, xi max S21.6.4.2 R18.7.5.2 Input mm 250
2 2
Ash 1 n *π/4 *d s mm 398.197
Ash 2 n *π/4 *ds2 mm2 398.197
mm2 /
Ash / s, 1 4.685
mm
mm2 /
Ash / s, 2 4.685
mm
Confinement/Kekangan Zona Sendi Plastis
Lebar Penampang Inti Beton,
S21.6.4.2 R18.7.5.2 b - 2cc mm 250
bc
Panjang Penampang Inti
S21.6.4.2 R18.7.5.2 h - 2cc mm 350
Beton, hc
Luas Penampang Kolom, Ag b*h mm2 157500
Luas Penampang Inti Beton,
bc * hc mm2 87500
Ach
Sisi Pendek/Sumbu Lemah
Ash/s min, 1 21.6.4.4 18.7.5.4 0.3 (bc * fc' / fyv) * (Ag / Ach - 1) mm2 3.192
Ash/s min, 2 21.6.4.4 18.7.5.4 0.09 * bc * fc' / fyv mm2 1.197
Cek Ash/s 1 Ash/s 1 >= Ash/s min ? OK
Sisi Panjang/Sumbu Kuat
Ash/s min, 1 21.6.4.4 18.7.5.4 0.3 (hc * fc' / fyv) * (Ag / Ach - 1) mm2 4.469
2
Ash/s min, 2 21.6.4.4 18.7.5.4 0.09 * hc * fc' / fyv mm 1.676
Cek Spasi
smax,1 21.6.4.3 18.7.5.3 b/4 mm 87.5
smax,2 21.6.4.3 18.7.5.3 6 * db mm 150
hx 21.6.4.3 18.7.5.3 xi max mm 250
smax,3 = so 21.6.4.3 18.7.5.3 100 <= 100 + (350 - hx) / 3 <= 150 mm 133.333
smax 21.6.4.3 18.7.5.3 Min (smax1, smax2, smax3) mm 87.500
Cek Spasi OK
Kuat Geser Zona Sendi Plastis
Gaya Geser Desain (Perlu input dari PCA Column, atau SP Column, atau CSI Column, dll. dengan f pr = 1.25 fy)
Mpr Kolom Input, (nilai terbesar) kN m 191.373
Vu 1 S21.5.4 18.7.6.1 2 * Mpr Kolom / Ln N 134296
Gaya Geser Hasil Analisis Struktur
Vu 2, Sumbu Lemah Dari Sheet Gaya Dalam N 44585
Vu 2, Sumbu Kuat Dari Sheet Gaya Dalam N 27688
Tahanan Geser Beton Sumbu Lemah
Vu Max (Vu1, Vu2) N 134296
φ 9.3.2.3 Tabel 21.2.1 0.75
0.17 (1 + Nu/(14 Ag)] (fc')0.5 h d; d = b -
Vc 11.2.1.2 22.5.6.1 N 95656
c c - ds - db / 2
Vs Perlu 11.1.1 22.5.10.1 Vu / φ - Vc N 83406
mm2 /
As/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = b - cc - ds - db / 2 0.7791
mm
mm2 /
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 h / fyv 0.3259
mm
mm2 /
As/s Min 2 - 10.6.2.2 0.35 h / fyv 0.4038
mm
Cek As/s Ash/s 1 >= Max (As/s Perlu, As/s Min) ? OK
Tahanan Geser Beton Sumbu Kuat
Vu Max (Vu1, Vu2) N 134296
φ 9.3.2.3 Tabel 21.2.1 0.75
0.5
0.17 (1 + Nu/(14 Ag)] (fc') b d; d = h -
Vc 11.2.1.2 22.5.6.1 N 101503
c c - ds - db / 2
Vs Perlu 11.1.1 22.5.10.1 Vu / φ - Vc N 77559
mm2 /
As/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = h - cc - ds - db / 2 0.5310
mm
mm2 /
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 b / fyv 0.2535
mm
As/s Min 2 - 10.6.2.2 0.35 b / fyv mm2 / 0.3141
mm
Cek As/s Ash/s 2 >= Max (As/s Perlu, As/s Min) ? OK
Tulangan Transversal Luar Zona Sendi Plastis/Tumpuan

Av Sumbu Lemah n *π/4 *ds2 mm2 265.465
Av Sumbu Kuat n *π/4 *ds2 mm2 265.465
Confinement/Kekangan Luar Zona Sendi Plastis
Spasi max 1 21.6.4.5 18.7.5.5 6 db mm 150.0
Spasi max 2 21.6.4.5 18.7.5.5 150 mm mm 150.0
Cek Spasi Spasi <= Spasi Max ? OK
Kuat Geser Luar Zona Sendi Plastis
Vu Dari Sheet Gaya Dalam N 44585
φ 9.3.2.3 Tabel 21.2.1 0.75
0.5
0.17 (1 + Nu/(14 Ag)] (fc') h d; d = b -
Vc 11.2.1.2 22.5.6.1 N 95656
c c - ds - db / 2
Vs Perlu 11.1.1 22.5.10.1 Max (Vu/φ - Vc; 0) 0
Av/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = b - cc - ds - db / 2 0.0000
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 b / fyv mm2 / 0.0000
mm
mm2 /
As/s Min 2 - 10.6.2.2 0.35 b / fyv 0.0000
mm
Cek As/s Av/s >= Av/s Perlu ? OK
φ 9.3.2.3 Tabel 21.2.1 0.75
0.5
0.17 (1 + Nu/(14 Ag)] (fc') b d; d = h -
Vc 11.2.1.2 22.5.6.1 N 101503
c c - ds - db / 2
Av/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = h - cc - ds - db / 2 0.0000
2
mm /
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 b / fyv 0.0000
mm
mm2 /
As/s Min 2 - 10.6.2.2 0.35 b / fyv 0.0000
mm
3.2.27 Data Output Gaya K2 Dalam Dari Perencanaan SAP 2000
Tabel 4.7 Data Output Gaya Dalam Dari Perencanaan SAP 2000 K2
Aksial - Lentur
Kondisi P (kN) M2 (kN-m) M3 (kN-m)
P max 33.944 3.175 3.258
P min -255.207 -4.100 -3.770
Gaya Tekan
M2 Max -21.322 11.131 7.839
Terkecil
M2 Min -45.356 -12.231 -5.170
M3 Max -18.092 3.871 11.980
M3 Min -40.806 -4.602 -12.324
Geser
Tumpuan Nu (kN) 0.0026
V2 (kN) 27.240
V3 (kN) 32.061
Lapangan
V2 (kN) 27.240
V3 (kN) 32.061
3.2.28 Desain Longitudinal Kolom K2
Pasal Referensi Satua

Parameter Persamaan Nilai
SNI SNI 2847:2019 n
2847:2013
Panjang/Tinggi Kolom, L Input mm 3300
Sisi Pendek Kolom, b Input mm 350
Sisi Panjang Kolom, h Input mm 350
Diameter Tulangan
Input mm 16
Longitudinal, db
Diameter Tulangan
Input mm 13
Sengkang, ds
Kuat Leleh Tul.
Input MPa 390
Longitudinal, fy
Kuat Leleh Tul.
Input MPa 390
Transversal, fyv
Tinggi Balok, hb Input mm 450
Ln L - hb mm 2850
Tidak
Syarat Gaya Aksial 21.6.1 dipersyaratkan. Pu > 0.1 Ag fc' ? OK
Baca R18.7.1
Syarat Sisi Terpendek 21.6.1.1 18.7.2.1 b >= 300 mm ? OK
Syarat Rasio Dimensi
21.6.1.2 18.7.2.1 b/h >= 0.4 ? OK
Penampang
Pengecekan Terhadap Gaya Dalam Aksial-Lentur (Menggunakan PCA Column, atau SP Column, atau CSI Column,
dll.)
Jumlah Tulangan, n Input 8
Luas Tulangan
n *π/4 *db2 mm2 1608.5
Longitudinal, As
Rasio Tulangan, ρ As / (b * h) 1.31%
Cek ρmin dan ρmax 21.6.3.1 18.7.4.1 1% <= ρ <= 6% OK
Pengecekan Strong Column - Weak Beam (SCWB)
Momen Nominal Kolom, Input (Mn dari kondisi Pmax dan
kN m 56.176
Mnc Pmin)
-
Mn Tumpuan Balok Input kN m 41.437
Mn+ Tumpuan Balok Input kN m 41.437
Cek SCWB 21.6.2.2 18.7.3.2 2 * Mnc >= 1.2 * (Mn- + Mn+) OK
3.2.29 Desain Tranversal Kolom K2
Pasal Referensi
2847:2013 2847:2019
Panjang/Tinggi Kolom, L Dari Sheet Desain Longitudinal mm 3300
Sisi Pendek Kolom, b Dari Sheet Desain Longitudinal mm 350
Sisi Panjang Kolom, h Dari Sheet Desain Longitudinal mm 350
db
Diameter Tulangan Sengkang, ds Dari Sheet Desain Longitudinal mm 13
Selimut Bersih, cc Dari Sheet Desain Longitudinal mm 50
Kuat Tekan Beton, fc' Dari Sheet Desain Longitudinal MPa 20.75
Kuat Leleh Tul. Longitudinal, fy Dari Sheet Desain Longitudinal MPa 390
Kuat Leleh Tul. Transversal, fyv Dari Sheet Desain Longitudinal MPa 390
Tinggi Balok, hb Dari Sheet Desain Longitudinal mm 450
Ln Dari Sheet Desain Longitudinal mm 2850
Panjang Zona Sendi Plastis
lo1 21.6.4.1 18.7.5.1 h mm 350.0
lo2 21.6.4.1 18.7.5.1 Ln / 6 mm 475.0
lo3 21.6.4.1 18.7.5.1 450 mm mm 450
lo 21.6.4.1 18.7.5.1 Max (lo1; lo2; lo3) mm 475.0
Tulangan Transversal Zona Sendi Plastis/Tumpuan

Spasi Kaki Terbesar, xi max S21.6.4.2 R18.7.5.2 Input mm 250
Ash 1 n *π/4 *ds2 mm2 398.197
Ash 2 n *π/4 *ds2 mm2 398.197
Ash / s, 1 mm2 / 4.685
mm
mm2 /
Ash / s, 2 4.685
mm
Confinement/Kekangan Zona Sendi Plastis
Lebar Penampang Inti Beton, bc S21.6.4.2 R18.7.5.2 b - 2cc mm 250
Panjang Penampang Inti Beton, hc S21.6.4.2 R18.7.5.2 h - 2cc mm 250
Luas Penampang Kolom, Ag b*h mm2 122500
Luas Penampang Inti Beton, Ach bc * hc mm2 62500
Sisi Pendek/Sumbu Lemah
Ash/s min, 1 21.6.4.4 18.7.5.4 0.3 (bc * fc' / fyv) * (Ag / Ach - 1) mm2 3.831
Ash/s min, 2 21.6.4.4 18.7.5.4 0.09 * bc * fc' / fyv mm2 1.197
Sisi Panjang/Sumbu Kuat
Ash/s min, 1 21.6.4.4 18.7.5.4 0.3 (hc * fc' / fyv) * (Ag / Ach - 1) mm2 3.831
Ash/s min, 2 21.6.4.4 18.7.5.4 0.09 * hc * fc' / fyv mm2 1.197
Cek Spasi
smax,1 21.6.4.3 18.7.5.3 b/4 mm 87.5
smax,2 21.6.4.3 18.7.5.3 6 * db mm 96
hx 21.6.4.3 18.7.5.3 xi max mm 250
smax,3 = so 21.6.4.3 18.7.5.3 100 <= 100 + (350 - hx) / 3 <= 150 mm 133.333
smax 21.6.4.3 18.7.5.3 Min (smax1, smax2, smax3) mm 87.500
Cek Spasi OK
Kuat Geser Zona Sendi Plastis
Gaya Geser Desain (Perlu input dari PCA Column, atau SP Column, atau CSI Column, dll. dengan f pr = 1.25 fy)
Mpr Kolom Input, (nilai terbesar) kN m 53.692
Vu 1 S21.5.4 18.7.6.1 2 * Mpr Kolom / Ln N 37679
Gaya Geser Hasil Analisis Struktur
Vu 2, Sumbu Lemah Dari Sheet Gaya Dalam N 27240
Vu 2, Sumbu Kuat Dari Sheet Gaya Dalam N 32061
Vu Max (Vu1, Vu2) N 37679
φ 9.3.2.3 Tabel 21.2.1 0.75
0.5
0.17 (1 + Nu/(14 Ag)] (fc') h d; d =
Vc 11.2.1.2 22.5.6.1 N 75619
b - c c - ds - db / 2
Vs Perlu 11.1.1 22.5.10.1 Vu / φ - Vc N -25381
mm2 /
As/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = b - cc - ds - db / 2 -0.2333
mm
mm2 /
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 h / fyv 0.2535
mm
mm2 /
As/s Min 2 - 10.6.2.2 0.35 h / fyv 0.3141
mm
Ash/s 1 >= Max (As/s Perlu, As/s
Cek As/s OK
Min) ?
Vu Max (Vu1, Vu2) N 37679
φ 9.3.2.3 Tabel 21.2.1 0.75
0.17 (1 + Nu/(14 Ag)] (fc')0.5 b d; d =
Vc 11.2.1.2 22.5.6.1 N 75619
h - c c - ds - db / 2
Vs Perlu 11.1.1 22.5.10.1 Vu / φ - Vc N -25381
mm2 /
As/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = h - cc - ds - db / 2 -0.2333
mm
mm2 /
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 b / fyv 0.2535
mm
mm2 /
As/s Min 2 - 10.6.2.2 0.35 b / fyv 0.3141
mm
Ash/s 2 >= Max (As/s Perlu, As/s
Cek As/s OK
Min) ?
Tulangan Transversal Luar Zona Sendi Plastis/Tumpuan

Av Sumbu Lemah n *π/4 *ds2 mm2 265.465
Av Sumbu Kuat n *π/4 *ds2 mm2 265.465
Confinement/Kekangan Luar Zona Sendi Plastis
Spasi max 1 21.6.4.5 18.7.5.5 6 db mm 96.0
Spasi max 2 21.6.4.5 18.7.5.5 150 mm mm 150.0
Cek Spasi Spasi <= Spasi Max ? OK
Kuat Geser Luar Zona Sendi Plastis
φ 9.3.2.3 Tabel 21.2.1 0.75
0.17 (1 + Nu/(14 Ag)] (fc')0.5 h d; d =
Vc 11.2.1.2 22.5.6.1 N 75619
b - c c - ds - db / 2
Av/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = b - cc - ds - db / 2 0.0000
2
mm /
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 b / fyv 0.0000
mm
mm2 /
As/s Min 2 - 10.6.2.2 0.35 b / fyv 0.0000
mm
φ 9.3.2.3 Tabel 21.2.1 0.75
0.5
0.17 (1 + Nu/(14 Ag)] (fc') b d; d =
Vc 11.2.1.2 22.5.6.1 N 75619
h - c c - ds - db / 2
Av/s Perlu 11.4.7.2 22.5.10.5.3 Vs / (fyv * d); d = h - cc - ds - db / 2 0.0000
2
mm /
As/s Min 1 - 10.6.2.2 0.062 (fc')0.5 b / fyv 0.0000
mm
mm2 /
As/s Min 2 - 10.6.2.2 0.35 b / fyv 0.0000
mm
3.2.30 Kesimpulan
Tabel 4.7 Kesimpulan
Kolom K1 Kolom K2
Kesimpulan
Kesimpulan
Syarat Gaya dan Geometri OK
Syarat Gaya dan Geometri OK
Kapasitas Lentur OK
Kapasitas Lentur OK
Kapasitas Geser OK
Kapasitas Geser OK
Tulangan Longitudinal
Tulangan Longitudinal
Longitudinal 8 D16
Longitudinal 8 D25
Tulangan Transversal/Sengkang
Tulangan Transversal/Sengkang
Tumpuan
Tumpuan
3D13-
Sumbu Lemah 3D13-85 Sumbu Lemah
85
Sumbu Kuat 3D13-85 3D13-
Sumbu Kuat
Tulangan Transversal/Sengkang 85
Lapangan Tulangan Transversal/Sengkang
2D13- Lapangan
Sumbu Lemah 2D13-
100 Sumbu Lemah
2D13- 85
Sumbu Kuat 2D13-
100 Sumbu Kuat
85
2.13 Detail Potongan Perencanaan Balok dan Kolom
BAB V
PENUTUP
11
9
LAMPIRAN
12
0

Perencanaan Struktur Rumah Tinggal 2 Lantai Tugas Besar Struktur Beton

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Perencanaan Struktur Rumah Tinggal 2 Lantai Tugas Besar Struktur Beton

Diunggah oleh

Hak Cipta:

Format Tersedia

PERENCANAAN STRUKTUR RUMAH TINGGAL 2 LANTAI

TUGAS BESAR STRUKTUR BETON

Diajukan untuk memenuhi Tugas Besar mata kuliah Struktur Beton

PROGRAM STUDI TEKNIK SIPIL

Penyusun menyadari bahwa masih banyak kekurangan dalam penyusunan laporan

Sukabumi, 21 Januari 2024

1.1 Latar Belakang.........................................................................................2

1.2 Maksud dan Tujuan.................................................................................2

1.3 Kriteria Perencanaan...............................................................................3

1.4 Peraturan yang Berlaku...........................................................................3

2.1 Jenis Pembebanan....................................................................................4

2.2 Sistem Kerja Beban..................................................................................5

3.1 Sistem Kerja Beban..................................................................................6

3.2 Dasar Perencanaan...................................................................................6

3.3 Perencanaan Gording...............................................................................7

3.3.1 Perencanaan Pembebanan.................................................................7

3.3.2 Perhitungan Pembebanan..................................................................7

3.3.3 Kontrol Terhadap Tegangan...........................................................11

3.4.1 Perhitungan Panjang Kuda – Kuda Seperempat...........................12

3.4.2 Perhitungan Luasan Kuda-Kuda Seperempat.............................12

3.4.3 Perhitungan Pembebanan Kuda-Kuda Seperempat...................14

3.4.4 Perencanaan Baja Ringan Kuda-Kuda Seperempat...................19

3.5 Perencanaan Kuda-Kuda Setengah......................................................21

3.5.1 Perhitungan Panjang Kuda-Kuda Setengah................................21

3.5.3 Perhitungan Pembebanan Kuda-Kuda Setengah........................24

3.5.4 Perencanaan Baja Ringan Kuda-Kuda Setengah.........................31

3.6 Perencanaan Jurei..................................................................................33

3.6.1 Perhitungan Panjang Jurei.............................................................33

3.6.2 Perhitungan Luasan Jurei...............................................................34

3.6.3 Perhitungan Pembebanan Jurei.....................................................36

3.6.4 Perencanaan Baja Ringan Jurei.....................................................43

3.7 Perencanaan Kuda-kuda Utama...........................................................45

3.7.1 Perhitungan Panjang Kuda-Kuda Utama....................................45

3.7.2 Perhitungan Lusan Jurei.................................................................46

3.7.3 Perhitungan Pembebanan Jurei.....................................................49

3.7.4 Perencanaan Baja Ringan Utama..................................................58

PERENCANAAN BALOK DAN KOLOM.................................................................61

4.1 Data Perencanaan...................................................................................61

4.2 Data Pembebanan...................................................................................62

4.3 Desain Perencanaan Balok.....................................................................64

4.3.1 Desain Lentur Balok B1..................................................................66

4.3.2 Desain Geser Balok B1....................................................................73

4.3.3 Desain Torsi Balok B1.....................................................................77

4.3.4 Desain Lentur Balok B2..................................................................82

4.3.5 Desain Geser Balok B2....................................................................89

4.3.6 Desain Torsi Balok B2.....................................................................93

4.4 Desain Perencanaan Balok.....................................................................99

4.4.1 Data Output Gaya K1 Dalam Dari Perencanaan SAP 2000......100

4.4.2 Desain Longitudinal Kolom K1....................................................100

4.4.3 Desain Tranversal Kolom K1.......................................................102

4.4.4 Data Output Gaya K2 Dalam Dari Perencanaan SAP 2000......108

4.4.6 Desain Tranversal Kolom K2.......................................................110

4.5 Detail Potongan Perencanaan Balok dan Kolom...............................117

1.1 Latar Belakang

1.2 Maksud dan Tujuan

1.4 Peraturan yang Berlaku

Dalam perancangan suatu struktur bangunan harus memenuhi peraturanperaturan yang

1. Beban mati (Dead load)

2.3Sistem Kerja Beban

Gambar Denah Rencana Atap

3.1.2 Perhitungan Pembebanan

Gambar 3.2 Arah Momen Beban Mati Pada Gording

Berat gording = 0,89 kg/m
