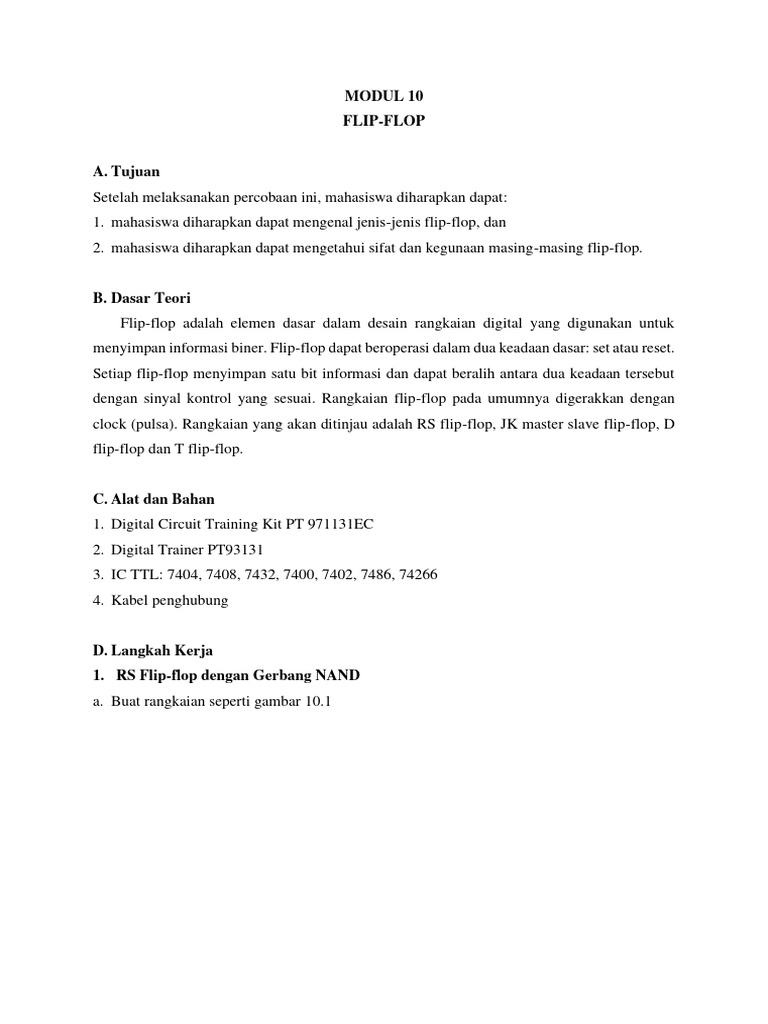

MODUL 10

FLIP-FLOP

A. Tujuan
Setelah melaksanakan percobaan ini, mahasiswa diharapkan dapat:
1. mahasiswa diharapkan dapat mengenal jenis-jenis flip-flop, dan
2. mahasiswa diharapkan dapat mengetahui sifat dan kegunaan masing-masing flip-flop.

B. Dasar Teori
Flip-flop adalah elemen dasar dalam desain rangkaian digital yang digunakan untuk
menyimpan informasi biner. Flip-flop dapat beroperasi dalam dua keadaan dasar: set atau reset.
Setiap flip-flop menyimpan satu bit informasi dan dapat beralih antara dua keadaan tersebut
dengan sinyal kontrol yang sesuai. Rangkaian flip-flop pada umumnya digerakkan dengan
clock (pulsa). Rangkaian yang akan ditinjau adalah RS flip-flop, JK master slave flip-flop, D
flip-flop dan T flip-flop.

C. Alat dan Bahan

1. Digital Circuit Training Kit PT 971131EC
2. Digital Trainer PT93131
3. IC TTL: 7404, 7408, 7432, 7400, 7402, 7486, 74266
4. Kabel penghubung

D. Langkah Kerja
1. RS Flip-flop dengan Gerbang NAND
a. Buat rangkaian seperti gambar 10.1
 Gambar 10.1 RS Flip-flop dengan Gerbang NAND
b. Lengkapi Tabel 10.1
Tabel 10.1 Tabel kebenaran RS Flip-flop

2. RS Flip-flop dengan Gerbang NOR

a. Buat rangkaian seperti gambar 10.2

Gambar 10.2 RS Flip-flop dengan Gerbang NOR

b. Lengkapi Tabel 10.2
Tabel 10.2 Tabel kebenaran RS Flip-flop
c. Dari kedua percobaan di atas, ambil kesimpulan yang Anda peroleh.
• Kondisi terlarang untuk RSflip-flop gerbang NAND adalah R =
• Kondisi terlarang untuk RSflip-flop gerbang NOR adalah R =
• Kondisi latch untuk RS flip-flop gerbang NAND adalah R =....
• Kondisi latch untuk RS flip-flop gerbang NOR adalah R = :
• Kondisi Q dan Q selalu berlawanan.

3. JK Master Slave Flip-flop

a. Atur Pulse Generator pada posisi Manual Pulse, dan posisi saklar pada posisi
b. Buat rangkaian seperti gambar 10.3

Gambar 10.3 JK Master Slave Flip-flop

c. Lengkapi Tabel 10.3
Tabel 10.3 Tabel kebenaran JK Flip-flop
4. D Flip-flop
a. Atur Pulse Generator pada posisi Manual Pulse, dan posisi saklar pada posisi
b. Buat rangkaian seperti gambar 10.4

Gambar 10.4 D Flip-flop

c. Lengkapi Tabel 10.4
Tabel 10.4 Tabel kebenaran D Flip-flop

5. T Flip-flop
Rangkaian T (toggle) flip-flop dapat dibangun dengan D flip-flop.
a. Buat rangkaian seperti gambar 10.5

Gambar 10.5 T Flip-flop

b. Lengkapi Tabel 10.5
Tabel 10.5 Tabel kebenaran D Flip-flop

E. Tugas
1. Buatlah kesimpulan dari hasil percobaan!
2. Jelaskan bagaimana tiap flip-flop bekerja!
3. Jelaskan perbedaan dari masing-masing flip-flop?
