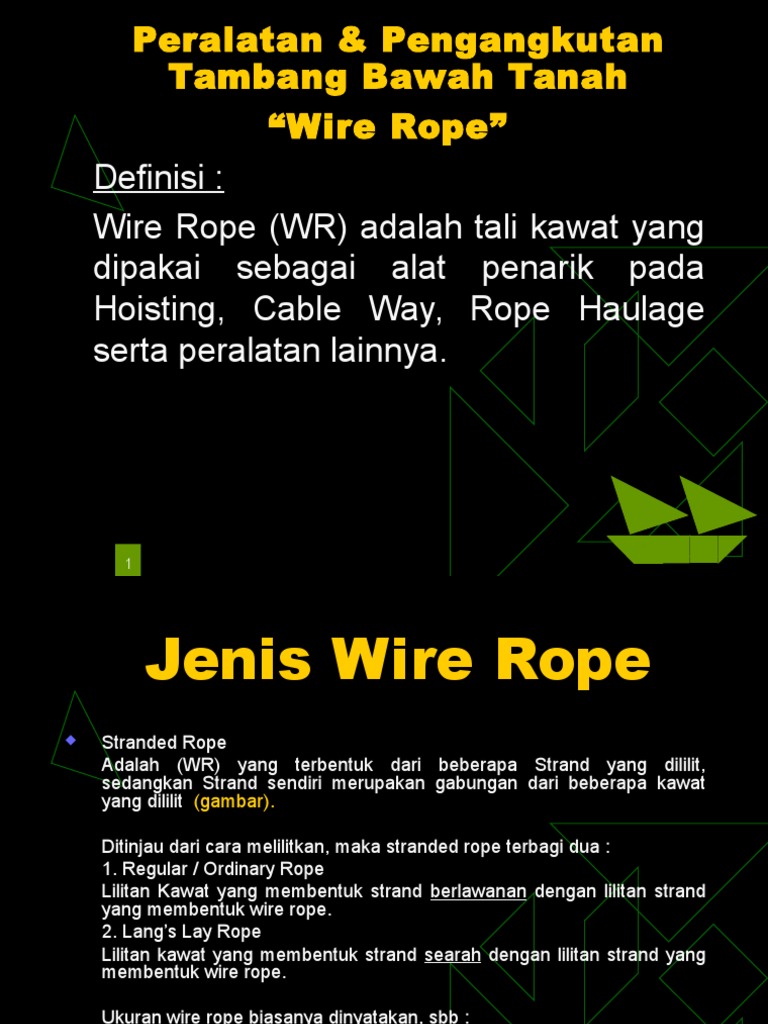

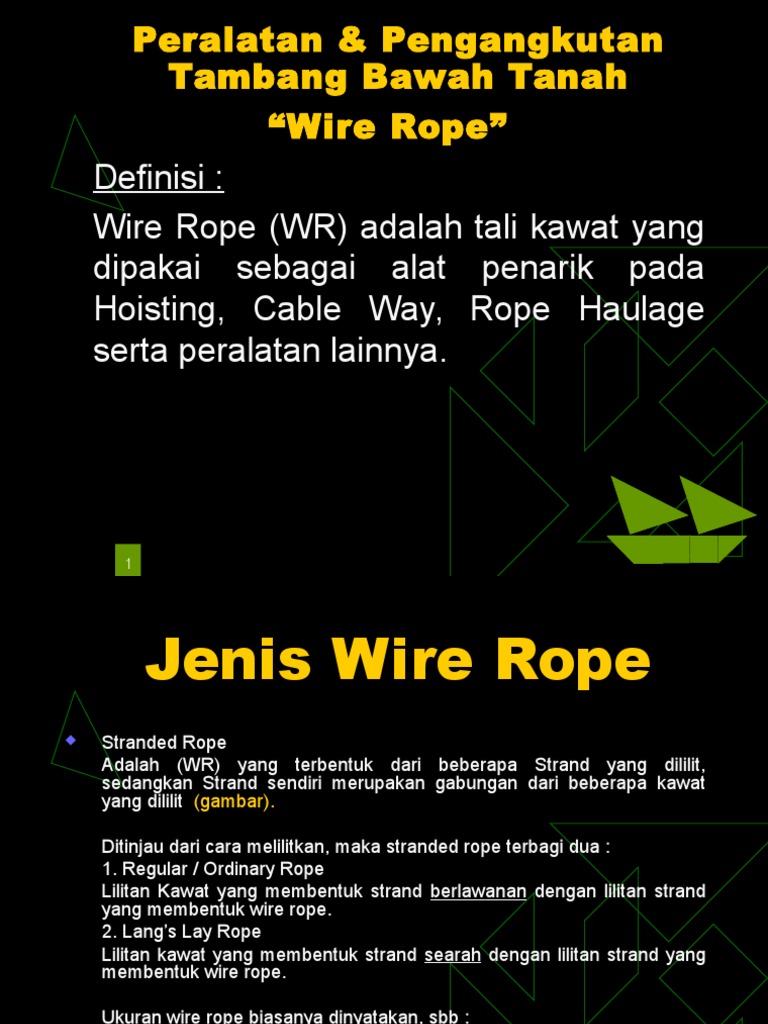

Peralatan & Pengangkutan

Tambang Bawah Tanah

Wire Rope
Definisi :
Wire Rope (WR) adalah tali kawat yang
dipakai sebagai alat penarik pada
Hoisting, Cable Way, Rope Haulage
serta peralatan lainnya.

Jenis Wire Rope

Stranded Rope
Adalah (WR) yang terbentuk dari beberapa Strand yang dililit,
sedangkan Strand sendiri merupakan gabungan dari beberapa kawat
yang dililit (gambar).
Ditinjau dari cara melilitkan, maka stranded rope terbagi dua :
1. Regular / Ordinary Rope
Lilitan Kawat yang membentuk strand berlawanan dengan lilitan strand
yang membentuk wire rope.
2. Langs Lay Rope
Lilitan kawat yang membentuk strand searah dengan lilitan strand yang
membentuk wire rope.
Ukuran wire rope biasanya dinyatakan, sbb :
WR 6 x 20 artinya memiliki 6 strand dan setiap strand terdiri dari 20
kawat

Jenis Wire Rope

Non Stranded Rope

Wire rope jenis ini tidak berbentuk lilitan kawat, namun
berupa lapisan lempengan yang mengelilingi inti ( Core ).
(gambar)
Bila dilihat dari bentuknya Wire rope terbagi menjadi dua :
1. Rounded Wire Rope adalah bentuk core bulat
2. Flattened Wire Rope adalah bentuk core segitiga atau
oval
(gambar )

Syarat Pemilihan Wire Rope

Ketahanan Terhadap Abrasi ( Gesekan )
Ketahanan Terhadap Tekukan ( Bending )
Ketahanan Terhadap Hentakan ( Shocking )
Ketahanan Terhadap Tarikan ( Tensile )
Memiliki Nilai Keamanan ( Safety Factor )
Tertentu.

Tabel Perhitungan Wire Rope

No

Jenis Wire Rope

Berat (lb/yard)

Kekuatan
(strength)

Regular Rope
Langs Lay Rope

c2

4 c2

Flattened

c2

4 c2

Locked Coil Rope

c2

5 c2

C= Keliling Wire Rope ( inch )

5

Perhitungan Nilai Faktor Keselamatan

Wire Rope

Wire Rope
Untuk menghitung jenis Wire Rope yang akan dipakai biasanya
ditentukan nilai faktor keselamatan (Safety Factor = SF).
Sebagai patokan dapat dilihat pada tabel berikut ini.

Tabel Harga Minimum Safety Factor (SF)

Hoisting Vertikal
Hoisting Inclined (Slope)

SF = 7 (0.001L)
L = Panjang Wire
Rope dalam Feet
(ft)

Safety Factor (SF)

SF = Breaking Strength
Beban (Load)
Breaking Strength >> Load
SF >>
Breaking Strength ~ Load
SF ~ 1 (Kritis)
WR Bisa putus bilamana SF < 1

Test
1.

Suatu WR dipakai pada sistem Hoisting Vertikal, dengan

kedalaman Shaft 500 yd. Berat Cage 5 ton, membawa 2 Mine
Car, dengan berat masing masing 1 ton muatan setiap Mine
Car. Cage mencapai kecepatan 48 ft/detik, dalam 12 detik dari
keadaan berhenti berat rantai dan sambungan 2 ton.

Hitung :
Ukuran WR Rounded Ordinary Lay pada keadaan statis, SF
= 10
Ukuran WR Locked Coil Rope SF = 10 beban statis
Ukuran WR pada kondisi (a) SF = 8 beban dinamis + Statis

a.

b.
c.

Keterangan
Beban yang ditarik oleh WR terbagi dua (2) :
Beban Statis (beban dalam keadaan tidak bergerak)
2.
Beban Dinamis (beban dalam kondisi sistem
Hoisting bergerak)
Beban Dinamis = (a/g) x beban statis
Dimana :
a = Percepatan Hoisting (ft/dt2)
g = Percepatan gravitasi (~ 32,2 ft/dt2)
Untuk perhitungan WR pada umumnya digunakan
beban total (Beban Statis + Beban Dinamis)
1.

Jawaban Test
A.

Perhitungan yg ditarik WR
1. Berat WR = 500 x C2 = 0,125 C2
2000
2. Berat Cage
= 5 ton
3. Berat Mine Car = 2 ton x 1
= 2 ton
4. Berat Muatan = 2 x 2 ton
= 4 ton
5. Berat Sambungan
= 2 ton
Jumlah Beban

= 13 + 0,125 C2 ton

Beban = Stregth / SF
13 + 0,125 C2 ton = 4C2 / 10
C2 = 47,27
C = 6,87
C = phi x D
D = C / phi = 6,87 / 3,14 = 2,19
WR yang diperlukan D = 2,19 = 5,5 cm
10

C.

A = V / T = 48 / 12 = 4 ft / det2
g = 32,2 ft / det2
Beban Statis
Beban Dinamis
Jumlah Beban

= 13 + 0,125 C 2
= ( 13 + 0,125 C 2 ) x ( 4 / 32,2 )
= 14,56 + 0,015 C 2

14,56 + 0,015 C 2 = 4 C2 + 0,015 C 2

C2 = 30,02
C = 5,48
D = C / phi = 5,48 / 3,14 = 1,745
WR yang diperlukan
D = 1,745 = 4,43 cm
