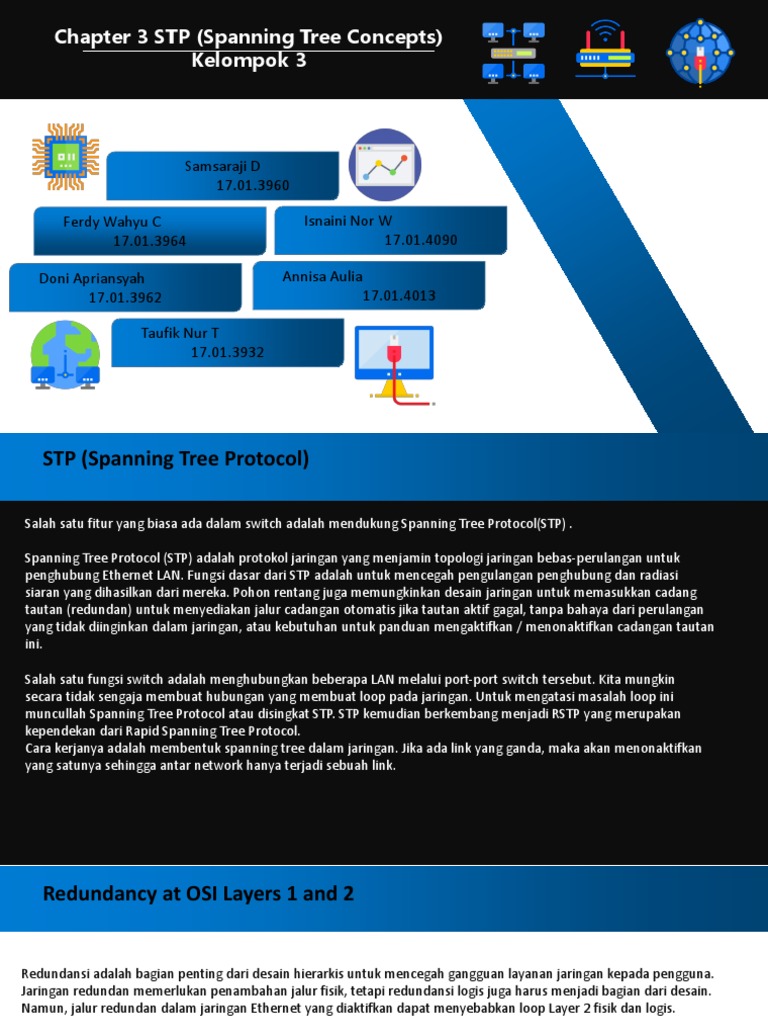

Chapter 3 STP (Spanning Tree Concepts)

Kelompok 3

Samsaraji D
17.01.3960

Ferdy Wahyu C Isnaini Nor W

17.01.3964 17.01.4090

Doni Apriansyah Annisa Aulia

17.01.3962 17.01.4013

Taufik Nur T
17.01.3932
 STP (Spanning Tree Protocol)

Salah satu fitur yang biasa ada dalam switch adalah mendukung Spanning Tree Protocol(STP) .

Spanning Tree Protocol (STP) adalah protokol jaringan yang menjamin topologi jaringan bebas-perulangan untuk
penghubung Ethernet LAN. Fungsi dasar dari STP adalah untuk mencegah pengulangan penghubung dan radiasi
siaran yang dihasilkan dari mereka. Pohon rentang juga memungkinkan desain jaringan untuk memasukkan cadang
tautan (redundan) untuk menyediakan jalur cadangan otomatis jika tautan aktif gagal, tanpa bahaya dari perulangan
yang tidak diinginkan dalam jaringan, atau kebutuhan untuk panduan mengaktifkan / menonaktifkan cadangan tautan
ini.

Salah satu fungsi switch adalah menghubungkan beberapa LAN melalui port-port switch tersebut. Kita mungkin
secara tidak sengaja membuat hubungan yang membuat loop pada jaringan. Untuk mengatasi masalah loop ini
muncullah Spanning Tree Protocol atau disingkat STP. STP kemudian berkembang menjadi RSTP yang merupakan
kependekan dari Rapid Spanning Tree Protocol.
Cara kerjanya adalah membentuk spanning tree dalam jaringan. Jika ada link yang ganda, maka akan menonaktifkan
yang satunya sehingga antar network hanya terjadi sebuah link.
 Redundancy at OSI Layers 1 and 2

Redundansi adalah bagian penting dari desain hierarkis untuk mencegah gangguan layanan jaringan kepada pengguna.
Jaringan redundan memerlukan penambahan jalur fisik, tetapi redundansi logis juga harus menjadi bagian dari desain.
Namun, jalur redundan dalam jaringan Ethernet yang diaktifkan dapat menyebabkan loop Layer 2 fisik dan logis.

Logical Layer 2 loop dapat terjadi karena operasi alami switch, khususnya, proses pembelajaran dan penerusan. Ketika
beberapa jalur ada di antara dua perangkat di jaringan, dan tidak ada implementasi spanning tree pada sakelar, loop Layer
2 terjadi. Loop 2 dapat menghasilkan tiga masalah utama.

Desain jaringan hierarkis tiga lapis yang menggunakan lapisan inti, distribusi, dan akses dengan redundansi, berupaya
menghilangkan satu titik kegagalan pada jaringan. Beberapa jalur kabel antar sakelar menyediakan redundansi fisik dalam
jaringan sakelar. Ini meningkatkan keandalan dan ketersediaan jaringan. Memiliki jalur fisik alternatif untuk data untuk
melintasi jaringan memungkinkan pengguna untuk mengakses sumber daya jaringan, meskipun jalur terganggu.

Redundansi OSI Layer 1 diilustrasikan menggunakan banyak tautan dan perangkat, tetapi lebih dari sekedar perencanaan
fisik diperlukan untuk menyelesaikan pengaturan jaringan. Agar redundansi berfungsi secara sistematis, penggunaan
protokol OSI Layer 2, seperti STP, juga diperlukan.
Masalah dengan Redundansi Layer 1: Ketidakstabilan Basis Data MAC

Frame Ethernet tidak memiliki atribut time to live (TTL). Akibatnya, jika tidak ada
mekanisme yang diaktifkan untuk memblokir propagasi terus-menerus dari frame-frame ini
pada jaringan yang diaktifkan, mereka terus merambat di antara sakelar tanpa henti, atau
sampai tautan terganggu dan memutus loop. Propagasi yang terus-menerus antara switch
ini dapat menyebabkan ketidakstabilan basis data MAC. Ini dapat terjadi karena penerusan
frame broadcast.

Bingkai siaran diteruskan semua port switch, kecuali port masuk asli. Ini memastikan
bahwa semua perangkat dalam domain siaran dapat menerima frame. Jika ada lebih dari
satu jalur untuk frame yang akan diteruskan, loop tanpa akhir dapat terjadi. Ketika
perulangan terjadi, dimungkinkan untuk tabel alamat MAC pada sakelar untuk terus
berubah dengan pembaruan dari frame siaran, yang mengakibatkan ketidakstabilan basis
data MAC.
Spanning Tree Algorithm
Pendahuluan

Redundansi meningkatkan ketersediaan topologi jaringan dengan melindungi jaringan dari

satu titik kegagalan, seperti kabel atau sakelar jaringan yang gagal. Ketika redundansi fisik
dimasukkan ke dalam desain, loop dan duplikat frame terjadi. Loop dan duplikat frame
memiliki konsekuensi parah bagi jaringan yang diaktifkan. Spanning Tree Protocol (STP)
dikembangkan untuk mengatasi masalah ini.

STP memastikan bahwa hanya ada satu jalur logis antara semua tujuan di jaringan dengan
secara sengaja memblokir jalur berlebihan yang dapat menyebabkan perulangan. Suatu
port dianggap diblokir ketika data pengguna dicegah memasuki atau meninggalkan port itu.
Ini tidak termasuk frame unit data protokol jembatan (BPDU) yang digunakan oleh STP
untuk mencegah loop. Memblokir jalur redundan sangat penting untuk mencegah loop
pada jaringan. Jalur fisik masih ada untuk memberikan redundansi, tetapi jalur ini
dinonaktifkan untuk mencegah loop terjadi. Jika jalur dibutuhkan untuk mengkompensasi
kabel jaringan atau kegagalan sakelar, STP menghitung ulang jalur dan membuka blokir port
yang diperlukan untuk memungkinkan jalur redundan menjadi aktif.
Port Rules

IEEE 802.1D STP dan RSTP menggunakan Spanning Tree Algorithm (STA) untuk menentukan port switch
pada jaringan yang harus dimasukkan dalam status pemblokiran untuk mencegah terjadinya loop. STA
menunjuk satu sakelar sebagai jembatan akar dan menggunakannya sebagai titik referensi untuk semua
perhitungan lintasan.

BPDU adalah bingkai pesan yang dipertukarkan oleh sakelar untuk STP. Setiap BPDU berisi BID yang
mengidentifikasi sakelar yang mengirim BPDU. BID berisi nilai prioritas, alamat MAC dari sakelar
pengiriman, dan ID sistem tambahan opsional. Nilai BID terendah ditentukan oleh kombinasi ketiga
bidang ini.

Setelah jembatan akar telah ditentukan, STA menghitung jalur terpendek ke jembatan akar. Setiap switch
menggunakan STA untuk menentukan port mana yang akan diblokir. Sementara STA menentukan jalur
terbaik ke jembatan akar untuk semua port switch di domain broadcast, lalu lintas dicegah diteruskan
melalui jaringan. STA mempertimbangkan biaya jalur dan port saat menentukan port mana yang akan
diblokir. Biaya jalur dihitung menggunakan nilai biaya port yang terkait dengan kecepatan port untuk
setiap port switch di sepanjang jalur yang diberikan. Jumlah nilai biaya port menentukan keseluruhan
biaya jalur ke jembatan root. Jika ada lebih dari satu jalur untuk dipilih, STA memilih jalur dengan biaya
jalur terendah.
Root Brigde

Seperti yang ditunjukkan pada Gambar , setiap instance spanning

tree (LAN yang diaktifkan atau domain broadcast) memiliki switch
yang ditunjuk sebagai root bridge. Jembatan akar berfungsi
sebagai titik referensi untuk semua perhitungan spanning tree
untuk menentukan jalur redundan mana yang akan diblokir.

Proses pemilihan menentukan saklar mana yang menjadi

jembatan akar.
menunjukkan bidang BID. BID terdiri dari nilai prioritas,
ID sistem yang diperluas, dan alamat MAC sakelar. Nilai
prioritas jembatan ditetapkan secara otomatis, tetapi
dapat dimodifikasi. ID sistem yang diperluas digunakan
untuk menentukan ID VLAN atau ID instance protokol
multi spanning tree (MSTP). Bidang alamat MAC awalnya
berisi alamat MAC dari sakelar pengiriman.
Semua sakelar dalam domain siaran berpartisipasi dalam
proses pemilihan. Setelah beralih boot, ia mulai
mengirim frame BPDU setiap dua detik. BPDU ini berisi
BID saklar dan ID root.

Switch dengan BID terendah akan menjadi jembatan

root. Pada awalnya, semua switch menyatakan diri
mereka sebagai root bridge. Akhirnya, switch bertukar
BPDU, dan menyetujui satu jembatan akar.
Ketika jembatan akar telah dipilih untuk instance spanning tree, STA memulai proses penentuan jalur terbaik ke jembatan
akar dari semua tujuan dalam domain siaran. Informasi jalur, yang dikenal sebagai biaya jalur root internal, ditentukan
dengan merangkum biaya port individual di sepanjang jalur dari sakelar ke jembatan root.

Catatan: Switch mengirim BPDU, yang termasuk biaya jalur root. Ini adalah biaya jalur dari sakelar pengiriman ke jembatan
akar. Ketika sebuah saklar menerima BPDU, itu menambahkan biaya port masuk segmen untuk menentukan biaya jalur root
internal.
Root Past Cost

Biaya port default ditentukan oleh kecepatan port beroperasi.

Seperti yg ditunjukkan pada Gambar 1, port Ethernet 10Gb/ s
memiliki biaya port 2, port Ethernet 1 Gb / s memiliki biaya
port 4, port Fast Ethernet 100 Mb / s memiliki biaya port 19,
dan 10 Mb / Port Ethernet memiliki biaya port 100.

Catatan: Saat teknologi Ethernet yang lebih baru dan lebih cepat memasuki pasar, nilai biaya port dapat berubah untuk
mengakomodasi berbagai kecepatan yang tersedia. Angka-angka non-linear dalam tabel mengakomodasi beberapa
peningkatan pada standar Ethernet yang lebih lama. Nilai telah diubah untuk mengakomodasi standar Ethernet 10 Gb /
s. Untuk menggambarkan perubahan lanjutan yang terkait dengan jaringan berkecepatan tinggi, switch Catalyst 4500
dan 6500 mendukung metode biaya port yang lebih lama; misalnya, 10 Gb / s memiliki biaya pelabuhan 2000, 100 Gb /
s memiliki biaya pelabuhan 200, dan 1 Tb / s memiliki biaya pelabuhan 20.
Meskipun port switch memiliki biaya port default yang terkait
dengannya, biaya port dapat dikonfigurasi. Kemampuan untuk
mengonfigurasikan biaya port individual memberi
administrator fleksibilitas untuk secara manual mengontrol
jalur spanning tree ke root bridge.

Untuk mengonfigurasi biaya port antarmuka (seperti yang

ditunjukkan pada Gambar 2), masukkan perintah nilai biaya
spanning-tree dalam mode konfigurasi antarmuka. Nilainya
bisa antara 1 dan 200.000.000.

Dalam contoh, port switch F0 / 1 telah dikonfigurasi dengan

biaya port 25 menggunakan perintah spanning-tree cost 25
mode konfigurasi antarmuka pada antarmuka F0 / 1.

Untuk mengembalikan biaya port ke nilai default 19,

masukkan perintah mode konfigurasi antarmuka antarmuka
tanpa biaya.
Biaya path root internal sama dengan jumlah semua biaya port di sepanjang path ke root bridge (seperti yang
ditunjukkan pada Gambar 3). Jalur dengan biaya terendah menjadi pilihan, dan semua jalur berlebihan lainnya
diblokir. Dalam contoh, biaya jalur root internal dari S2 ke jembatan akar S1 di jalur 1 adalah 19 (berdasarkan
biaya port individual yang ditentukan IEEE) sedangkan biaya jalur root internal di jalur 2 adalah 38. Karena
jalur 1 memiliki lebih rendah keseluruhan biaya jalur ke jembatan akar, itu adalah jalur yang disukai. STP
mengkonfigurasi jalur redundan yang akan diblokir, yang mencegah loop terjadi.

Untuk memverifikasi port dan biaya path root internal ke jembatan root, masukkan perintah show spanning-
tree (seperti yang ditunjukkan pada Gambar 4). Bidang Biaya di dekat bagian atas output adalah biaya jalur
root internal, total biaya jalur ke jembatan root. Nilai ini berubah tergantung pada berapa banyak port switch
yang harus dilalui untuk sampai ke root bridge. Dalam output, setiap antarmuka juga diidentifikasi dengan
biaya port masing-masing 19.
 Keputusan Peran Port untuk RSTP
Dalam contoh ini, saklar S1 adalah jembatan akar. Switch S2 dan S3 memiliki port root yang dikonfigurasi untuk port yang
menghubungkan kembali ke S1.

Setelah STP menentukan port switch mana yang berfungsi dalam peran port root pada setiap switch, STP perlu memutuskan
port mana yang memiliki peran yang ditunjuk dan alternatif.

Root bridge secara otomatis mengkonfigurasi semua port switchnya dalam peran yang ditentukan. Switch lain dalam topologi
mengkonfigurasi port non-root sebagai port yang ditunjuk atau alternatif.

Port yang ditunjuk dikonfigurasikan untuk semua segmen LAN. Ketika dua switch terhubung ke segmen LAN yang sama, dan
port root telah ditentukan, kedua switch harus memutuskan port mana yang akan dikonfigurasi sebagai port yang ditunjuk
dan port mana yang tetap menjadi port alternatif.

Switch pada segmen LAN menukar frame BPDU, yang berisi BID switch. Secara umum, sakelar dengan BID yang lebih rendah
memiliki porta yang dikonfigurasikan sebagai port yang ditunjuk, sedangkan sakelar dengan BID yang lebih tinggi memiliki
porta yang dikonfigurasi sebagai port alternatif. Namun, perlu diingat bahwa prioritas pertama adalah biaya jalur terendah ke
jembatan akar dan bahwa BID pengirim hanya digunakan jika biaya port sama.

Setiap switch menentukan peran port mana yang ditetapkan untuk masing-masing port-nya untuk membuat pohon spanning
bebas loop.
Designated and Alternate Ports

Saat menentukan port root pada switch, switch

membandingkan biaya jalur pada semua port switch yang
berpartisipasi dalam spanning tree. Port switch dengan
biaya jalur keseluruhan terendah ke jembatan root secara
otomatis ditetapkan peran port root karena paling dekat
dengan jembatan root. Dalam topologi jaringan switch,
semua switch jembatan non-root memiliki port root
tunggal yang dipilih, dan port yang menyediakan jalur
biaya terendah kembali ke jembatan root.

Jembatan akar tidak akan memiliki porta root. Semua port

pada jembatan root akan ditunjuk sebagai port. Switch
yang bukan jembatan akar dari topologi jaringan hanya
akan memiliki satu port root yang ditentukan.
Angka tersebut menunjukkan topologi dengan empat
sakelar. Meneliti peran port, port F0 / 1 pada switch S3
dan port F0 / 3 pada switch S4 telah dipilih sebagai port
root karena mereka memiliki jalur biaya terendah (biaya
jalur root) ke jembatan akar untuk switch masing-masing.
802.1D BPDU Frame Format

- Algoritma spanning tree tergantung pada pertukaran BPDU untuk menentukan jembatan akar. Bingkai BPDU berisi 12
bidang berbeda yang menyampaikan jalur dan informasi prioritas yang digunakan untuk menentukan jembatan akar dan
jalur ke jembatan akar.

- Empat bidang pertama mengidentifikasi protokol,

versi, jenis pesan, dan tanda status.
- Empat bidang selanjutnya digunakan untuk
mengidentifikasi jembatan root dan biaya jalur root
ke jembatan root.
- Empat bidang terakhir adalah semua bidang waktu
yang menentukan seberapa sering pesan BPDU
dikirim dan berapa lama informasi yang diterima
melalui proses BPDU dipertahankan.
Extended System ID

ID jembatan (BID) digunakan untuk menentukan jembatan

akar pada jaringan. Bidang BID dari kerangka BPDU berisi tiga
bidang terpisah:
- Prioritas jembatan (Bridge priority)
- ID sistem diperpanjang (Extended system ID)
- Alamat MAC (MAC address)
Setiap bidang digunakan selama pemilihan jembatan akar.
Port edge RSTP adalah port switch yang tidak pernah dimaksudkan untuk dihubungkan ke switch lain. Segera
transisi ke status penerusan ketika diaktifkan. Konsep port tepi RSTP sesuai dengan fitur PVST + PortFast. Port
tepi terhubung langsung ke stasiun akhir dan mengasumsikan bahwa tidak ada perangkat sakelar yang
terhubung dengannya. Port edge RSTP harus segera beralih ke status penerusan, sehingga melewatkan status
port mendengarkan dan belajar 802.1D yang memakan waktu lama. Implementasi Cisco RSTP (Rapid PVST +)
mempertahankan kata kunci PortFast, menggunakan perintah spanfast-tree portfast untuk konfigurasi port tepi.
Ini membuat transisi dari STP ke RSTP menjadi mulus.

menunjukkan contoh port menunjukkan contoh port yang

yang dapat dikonfigurasi merupakan port non-edge.
sebagai port
Link Types

Jenis tautan menyediakan kategorisasi untuk setiap port yang

berpartisipasi dalam RSTP dengan menggunakan mode
dupleks pada port tersebut. Bergantung pada apa yang
dilampirkan pada setiap port, dua tipe tautan yang berbeda
dapat diidentifikasi:

- Point-to-Point - Port yang beroperasi dalam mode

dupleks penuh biasanya menghubungkan sakelar ke
sakelar dan merupakan kandidat untuk transisi cepat
ke kondisi penerusan. Shared - Port yang beroperasi
dalam mode half-duplex menghubungkan switch ke
hub yang menghubungkan banyak perangkat. Dalam
gambar, klik setiap tautan untuk mempelajari tentang
jenis tautan.

Jenis tautan dapat menentukan apakah port dapat

segera beralih ke status penerusan, dengan asumsi
kondisi tertentu terpenuhi. Kondisi ini berbeda untuk port
tepi dan port non-tepi.
Port non-tepi dikategorikan ke dalam dua jenis tautan:
Tipe tautan ditentukan secara otomatis, tetapi dapat diganti dengan konfigurasi port eksplisit menggunakan tipe
tautan spanning-tree {point-to-point | perintah bersama}. Karakteristik peran pelabuhan, terkait dengan jenis
tautan, meliputi yang berikut:

Koneksi port tepi dan koneksi point-to-point adalah kandidat untuk transisi cepat ke kondisi penerusan. Namun,
sebelum parameter tipe tautan dipertimbangkan, RSTP harus menentukan peran port. Port root tidak
menggunakan parameter tipe tautan. Port root dapat melakukan transisi cepat ke status penerusan segera
setelah port disinkronkan (menerima BPDU dari jembatan root). Port cadangan dan cadangan tidak
menggunakan parameter tipe tautan dalam kebanyakan kasus. Port yang ditunjuk memanfaatkan parameter tipe
tautan secara maksimal. Transisi cepat ke status penerusan untuk port yang ditunjuk hanya terjadi jika parameter
tipe tautan diatur ke titik-ke-titik.
Catalyst 2960 Default Configuration

Tabel menunjukkan konfigurasi spanning tree default

untuk switch Cisco Catalyst 2960 series.
Spanning Tree Mode

Rapid PVST + adalah implementasi Cisco dari RSTP. Ini

mendukung RSTP berdasarkan per-VLAN.

Konfigurasi spanning tree default pada sakelar Catalyst

2960 Series adalah PVST +. Saklar Catalyst 2960
mendukung PVST +, Rapid PVST +, dan MST, tetapi hanya
satu versi yang dapat aktif untuk semua VLAN kapan saja.

Perintah Rapid PVST + mengontrol konfigurasi instance

tree spanning VLAN. Contoh spanning tree dibuat ketika
antarmuka ditugaskan ke VLAN dan dihapus ketika
antarmuka terakhir dipindahkan ke VLAN lain. Selain itu,
Anda dapat mengonfigurasi STP switch dan parameter port
sebelum instance spanning tree dibuat. Parameter ini
diterapkan ketika turunan spanning tree dibuat.
menampilkan sintaks perintah Cisco IOS yang diperlukan untuk mengkonfigurasi Rapid PVST + pada
switch Cisco. Perintah spanning-tree mode quick-pvst mode konfigurasi global adalah perintah yang
diperlukan untuk konfigurasi Rapid PVST +. Saat menentukan antarmuka untuk dikonfigurasikan,
antarmuka yang valid mencakup port fisik, VLAN, dan saluran port. Kisaran VLAN ID adalah 1 hingga
4094 ketika gambar perangkat lunak yang disempurnakan (EI) diinstal dan 1 hingga 1005 ketika
gambar perangkat lunak standar (SI) diinstal. Kisaran port-channel adalah 1 hingga 6.
menunjukkan perintah Rapid PVST + yang
dikonfigurasi pada S1.
perintah show spanning-tree vlan 10 menunjukkan
konfigurasi spanning tree untuk VLAN 10 pada
sakelar S1. Perhatikan bahwa prioritas BID diatur
ke 4.096. Dalam output, pernyataan "Spanning
tree enabled protocol rstp" menunjukkan bahwa
S1 menjalankan Rapid PVST +. Karena S1 adalah
jembatan akar untuk VLAN 10, semua interface-
nya adalah port yang ditunjuk.
 perintah show running-config digunakan
untuk memverifikasi konfigurasi Rapid
PVST + pada S1.

Secara umum, tidak perlu mengkonfigurasi parameter tipe tautan titik-ke-titik untuk Rapid PVST +, karena tidak
biasa memiliki jenis tautan bersama. Dalam kebanyakan kasus, satu-satunya perbedaan antara mengkonfigurasi
PVST + dan Rapid PVST + adalah perintah spanning-tree mode rapid-pvst.
Analyzing the STP Topology

Untuk menganalisis topologi STP, ikuti langkah-langkah ini:

1. Temukan topologi Layer 2. Gunakan dokumentasi jaringan

jika ada atau gunakan perintah show cdp neighbours untuk
menemukan topologi Layer 2.

2. Setelah menemukan topologi Layer 2, gunakan

pengetahuan STP untuk menentukan jalur Layer 2 yang
diharapkan. Penting untuk mengetahui saklar mana yang
merupakan jembatan akar.

3. Gunakan perintah show spanning-tree vlan untuk

menentukan switch mana yang merupakan root bridge.

4. Gunakan perintah show spanning-tree vlan pada semua

switch untuk mengetahui port mana yang sedang dalam
kondisi blocking atau forwarding dan konfirmasikan jalur
Layer 2 yang Anda harapkan.
Expected Topology versus Actual Topology

Di banyak jaringan, topologi STP optimal ditentukan sebagai

bagian dari desain jaringan dan kemudian diimplementasikan
melalui manipulasi prioritas STP dan nilai-nilai biaya. Situasi
dapat terjadi di mana STP tidak dipertimbangkan dalam desain
dan implementasi jaringan, atau di mana itu dipertimbangkan
atau diimplementasikan sebelum jaringan mengalami
pertumbuhan dan perubahan yang signifikan. Dalam situasi
seperti itu, penting untuk mengetahui bagaimana menganalisis
topologi STP aktual dalam jaringan operasional.

Sebagian besar pemecahan masalah terdiri dari

membandingkan keadaan aktual jaringan dengan keadaan yang
diharapkan dari jaringan dan menemukan perbedaan untuk
mengumpulkan petunjuk tentang masalah pemecahan masalah.
Seorang profesional jaringan harus dapat memeriksa sakelar
dan menentukan topologi aktual, dan mampu memahami apa
yang seharusnya menjadi topologi spanning tree.
Overview of Spanning Tree Status

Menggunakan perintah show spanning-tree tanpa

menentukan opsi tambahan memberikan
gambaran singkat tentang status STP untuk
semua VLAN yang ditentukan pada sakelar. Jika
hanya tertarik pada VLAN tertentu, batasi ruang
lingkup perintah ini dengan menetapkan VLAN
sebagai opsi.

Gunakan perintah show spanning-tree vlan

vlan_id untuk mendapatkan informasi STP untuk
VLAN tertentu. Gunakan perintah ini untuk
mendapatkan informasi tentang peran dan status
setiap port pada sakelar. Contoh output pada
saklar S1 menunjukkan ketiga port dalam kondisi
penerusan (FWD) dan peran ketiga port sebagai
port yang ditunjuk atau port root. Setiap port yang
diblokir menampilkan status output sebagai
"BLK".

Output juga memberikan informasi tentang BID

Repairing a Spanning Tree Problem

Salah satu cara untuk memperbaiki spanning tree failure

adalah dengan menghapus secara manual tautan redundan di
jaringan yang diaktifkan, baik secara fisik atau melalui
konfigurasi, hingga semua loop dihilangkan dari topologi.
Ketika loop terputus, lalu lintas dan beban CPU harus dengan
cepat turun ke tingkat normal, dan konektivitas ke perangkat
harus dipulihkan.

Meskipun intervensi ini mengembalikan konektivitas ke

jaringan, itu bukan akhir dari proses pemecahan masalah.
Semua redundansi dari jaringan yang diaktifkan telah dihapus,
dan sekarang tautan redundan harus dipulihkan.

Jika penyebab yang mendasari kegagalan spanning tree belum

diperbaiki, kemungkinan memulihkan tautan yang berlebihan
akan memicu badai siaran baru. Sebelum mengembalikan
tautan redundan, tentukan dan koreksi penyebab kegagalan
spanning tree. Pantau jaringan dengan hati-hati untuk
memastikan bahwa masalahnya telah teratasi.
THANK YOU!
