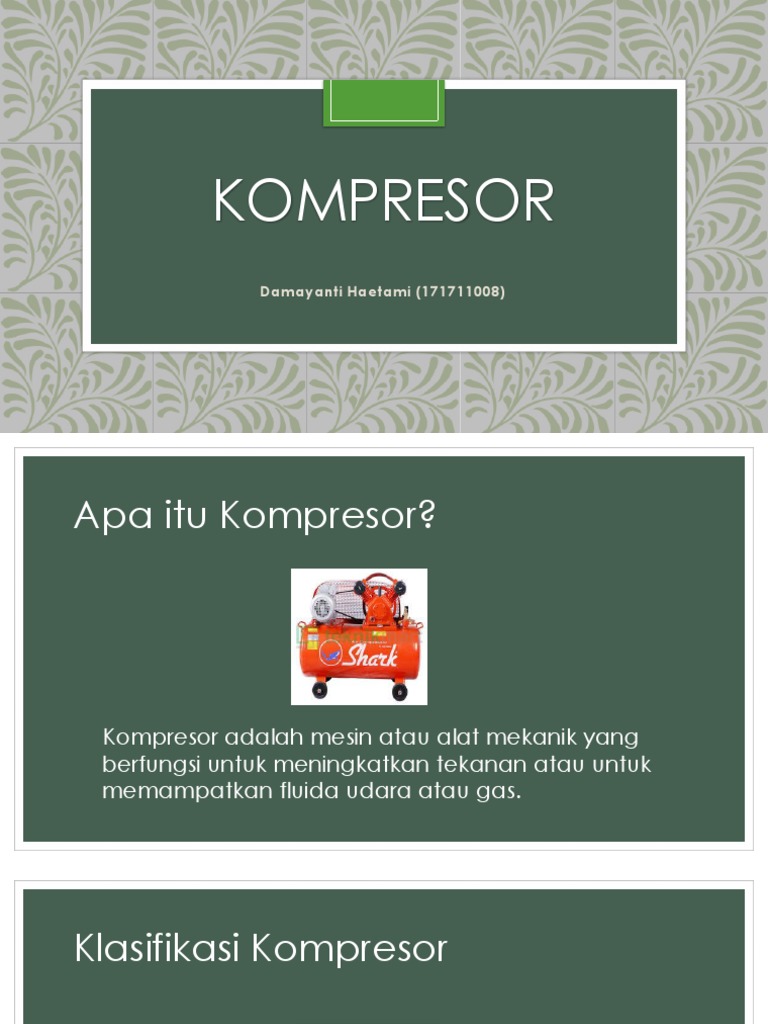

KOMPRESOR

Damayanti Haetami (171711008)

Apa itu Kompresor?

Kompresor adalah mesin atau alat mekanik yang

berfungsi untuk meningkatkan tekanan atau untuk
memampatkan fluida udara atau gas.
Klasifikasi Kompresor

Turbo

Klasifikasi Kompresor

Jenis Putar
Perpindahan

Jenis Bolak-Balik
Azaz Kompresor
Jika suatu gas didalam sebuah
ruangan tertutup diperkecil
volumenya, maka gas akan
mengalami kompresi. Disini
menggunakan torak yang bergerak
bolak balik didalam sebuah silinder
untuk mengisap, menekan, dan
mengeluarkan gas secara berulang
berulang.
Langkah Pemampatan
Video
KONTRUKSI KOMPRESOR
1) silinder dan kepala silinder

• Silinder merupakan bejana

kedap udara dimana torak
bergerak bolak balik untuk
mengisap dan
memampatkan udara.
• umumnya mengunakan besi
cor sebagai bahannya.
2) Torak dan cincin torak

•Cincin torak dipasang pada alur alur

dikelilingi torak dan berfungsi mencegah
kebocoran antara permukaan torak dan
silinder . Pada sebelah dalam cincin
torak dipasang cincin penegang yang
menekan cincin torak pada permukaan
dalam silinder.
•Torak menggunakan bahan paduan
logam alumunium
•Cincin torak besi tuang dengan
campuran chomium dan molibdenum
3) Katup
•Katup isap dan katup keluar yang
digunakan pada kompresor dapat
membuka dan menutup sendiri
sebagai akibat dari perbedaan
tekanan yang terjadi antar bagian
dalam dan bagian luar silinder.
•Bahan yang digunakan untuk
membuat kaatup yaitu terbuat dari
besi cor
4) Poros Engkol dan Batang Penggerak

Poros engkol dan batang penggerak

merupakan bagian yang dapat
mengubah gerak putar menjadi gerak
bolak balik.
• Poros engkol biasanya terbuat dari
baja tempa karena memerlukan
ketahanan yang kuat dari keausan.
• Batang peggerak biasanya terbuat
dar baja tempa .
• Bantalan menggunakan bahan baja
cor/baja tempa dan dilapisi dengan
logam putih
• Bantalan kecil menggunakan paduan
tembaga
5) Kotak engkol
•Kotak engkol merupakan
komponen penting dalam
kompresor dan harus menopang
bantalan utama poros engkol
dengan kokoh. Sehingga harus
dipakai kontruksi yang kokoh,
tetutup penuh.
•Sehingga bahan yang digunakan
untuk kotak engkol terbuat dari besi
cor
6) Alat Pengukur Kapasitas
• Laju volume udara yang dihasilkan
oleh kompresor harus dapat
disesuaikan dengan jumlah udara
yang diperlukan.
• Maka kompresor harus dilengkapi
dengan alat yang disebut
pembebas beban.
• Alat ini dapat mengatur laju
volume udara yang diisap, sesuai
dengan laju aliran keluar yang
dibutuhkan.
7) Pelumas
• Bagian bagian kompresor yang
membutuhkan pelumasan adalah
bagian yang saling meluncur
seperti : silinder, torak, bantalan,
batang penggerak.
• Tujuan pelumasan : mencegah
keausan, merapatkan cincin torak,
mendinginkan bagian yang
bergesekan dan mencegah
perkaratan.
 8) Peralatan Pembantu

Saringan Udara Katup Pengaman Tangki Udara & Alat ukur

Katalog
Spesifikasi / Tipe MZPM-5114
Daya motor (Kw) 0.37
Piston displacement (lt/min) 128
Tekanan udara (bar) 7
Kecepatan Kompresor (rpm) 698
Jumlah Silinder 2
Berat Bersih (Kg) 29,18
Dimensi (mm) 930 x 370 x 730
Volume tabung (liter) 58
Pemakaian Udara Tekan
• Pengisian udara pada ban sepeda atau mobil
• Pembersih debu pada mesin
• Udara tekan pada pengecatan
• Rem udara tekan
• Mesin pres
• Pengujian kebocoran dan kekuatan pada tekanan
• Pemberian oksigen pada pembakaran, aquarium, penyelam, pekerja
didalam tambang
• Pencegahan pemanasan yang berlebih pada logam dan mesin
