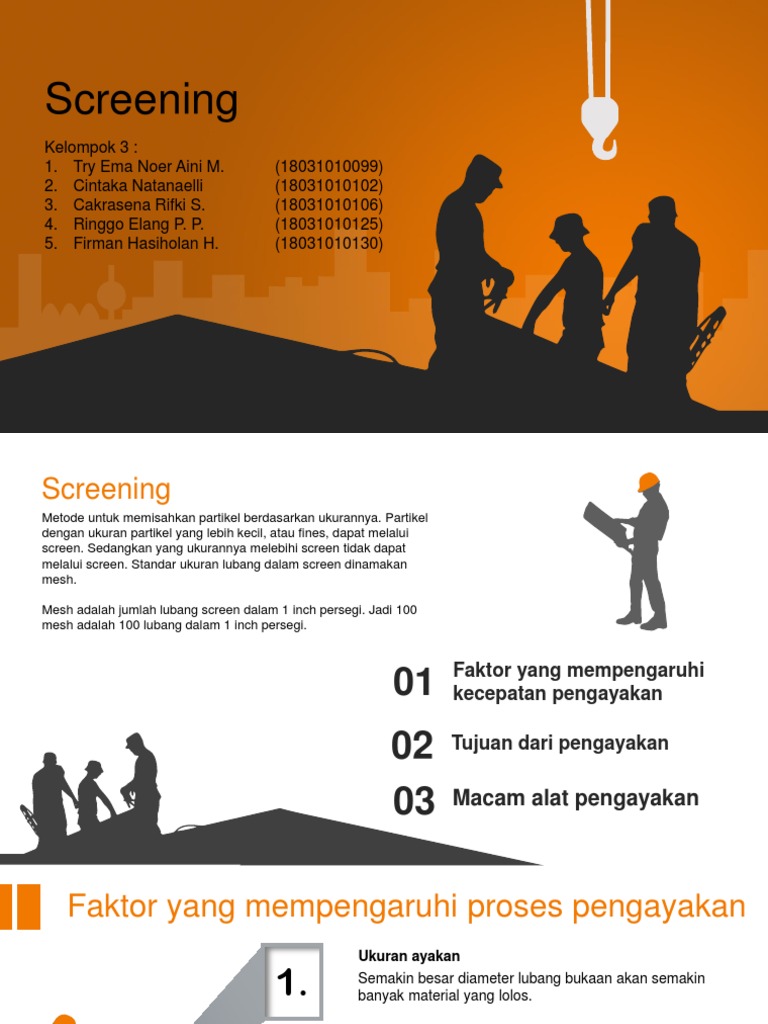

Screening

Kelompok 3 :
1. Try Ema Noer Aini M. (18031010099)
2. Cintaka Natanaelli (18031010102)
3. Cakrasena Rifki S. (18031010106)
4. Ringgo Elang P. P. (18031010125)
5. Firman Hasiholan H. (18031010130)

http://www.free-powerpoint-templates-design.com
Screening
Metode untuk memisahkan partikel berdasarkan ukurannya. Partikel
dengan ukuran partikel yang lebih kecil, atau fines, dapat melalui
screen. Sedangkan yang ukurannya melebihi screen tidak dapat
melalui screen. Standar ukuran lubang dalam screen dinamakan
mesh.

Mesh adalah jumlah lubang screen dalam 1 inch persegi. Jadi 100
mesh adalah 100 lubang dalam 1 inch persegi.

Faktor yang mempengaruhi

01 kecepatan pengayakan

02 Tujuan dari pengayakan

03 Macam alat pengayakan

Faktor yang mempengaruhi proses pengayakan
Ukuran ayakan

1. Semakin besar diameter lubang bukaan akan semakin

banyak material yang lolos.

Ukuran relatif partikel

Material yang mempunyai diameter yang tidak sama

2. dengan panjangnya akan memiliki kecepatan dan

kesempatan masuk yang berbeda bila posisinya
berbeda, yaitu yang satu melintang dan lainnya
membujur.

Pantulan dari material

Pada waktu material jatuh ke screen maka material
3. akan membentur kisi-kisi screen sehingga akan
terpental ke atas dan jatuh pada posisi yang tidak
teratur.
Tujuan dari proses pengayakan
Mempersiapkan
Mempersiapkan produk umpan (feed) yang
ukurannya sesuai untuk beberapa proses berikutnya.
Mempersiapkan

Screening Mencegah
Mencegah masuknya mineral yang tidak sempurna
dalam peremukan (Primary crushing) atau oversize
ke dalam proses pengolahan berikutnya, sehingga
dapat dilakukan kembali proses peremukan tahap
Mencegah berikutnya (secondary crushing).
 Macam Alat Pengayak
Screen Stasioner
Macam alat pengayak atau Grizzlies
ada 5, yaitu :
Pengayak
Drum
Pengayak
Berbadan Datar
(Flat Bad Screen)

Vibrating Screen

Tromel atau
Revolving
Screen
 Grizzlies adalah kisi batang logam
Screen Stasioner pararel yang dipasang di frame yang
stasioner.
Cara Kerja :

atau Grizzlies Feed yang sangat kasar akan jatuh

pada bagian paling atas grizzlies.
Padatan yang lebih besar dari
grizzlies pada bagian paling atas akan
menggelinding ke grizzlies yang ada
dibawahnya. Sedangkan yang lebih
kecil akan jatuh ke collector. Di bagian
yang melintang, semakin keatas
grizzlies maka lebih lebar dari yang
dibawahnya. Jadi grizzlies dapat
dibuat cukup kuat untuk tidak tersedak
oleh gumpalan yang melalui tiap
bagian grizzlies. Space diantara bar
yang satu dengan bar yang lain
adalah 2 – 8 inch. Screen yang
stasioner memisahkan partikel yang
berukuran 0.5 – 4 inch.
Keuntungan dan Kerugian

Keuntungan
Harga relatif murah
Digunakan untuk material yang kasar
Peralatan sederhana

Memerlukan banyak tempat

Mudah tersumbat karena tidak ada getaran
Kurang efisien
Kerugian
Pengayak Drum Pengayak drum dan alat yang
digunakan pada proses sortasi
berdasarkan ukuran bentuk untuk
kacang polong, jagung, kacang
kedelai dan kacang lainnya yang
sejenis.

Prinsip Kerja : Bahan coran

tersebut akan menahan gerakan
jatuh berguling yang dihasilkan
oleh rotasi drum.

Alat sortis drum biasanya

diperlukan untuk memisahkan
bahan coran ke dalam dua atau
lebih aliran, karena itu
dibutuhkan dua atau lebih
tingkatan pengayak.
Screen Berbadan Alat pengayak datar secara
umum terdiri dari satu atau lebih

Datar (Flat Bad lembaran pengayak yang

dipasangbersama-sama dalam
sebuah kotak yang tertutup rapat,

Screen) pergeralannya dapat

menggunakan berbagai alat.
Tetapi biasanya alat tersebut
bolabola runcing dari kart yang
keras, yang diletakkan antara
lembaran-lembaran pengayak.
Maksudnya adalah untuk
meminimumkan kerusakan akibat
pergesekan antara lubang-lubang
pengayak dengan partikel bahan
yang halus.
 Vibrating Screen adalah alat
Vibrating Screen screening yang berbentuk
papan berbeda dengan
trammel yang berbentuk
seperti tabung / drum.
Vibrating Screen terdiri dari 3
deck / layer screening
(ayakan ).
Untuk pemisahan material
dengan ukuran 50 - 90 mesh.
Jenis screen ini bergerak
(bergoyang) untuk
mempercepat proses
pengayakan & mencegah
terjadinya
penyumbatan.Kecepatan
vibrator / goyangan antara
25-125 rpm.
Vibrating Screen berbentuk jajar genjang pada
umumnya, dimana vibrating terdiri dari 3 lapisan.Dimana
lapisannya banyak ukuran yang diinginkan mulai
terbesar sampai terkecil.

Cara Kerja : Feed masuk dari atas, kemudian feed

diayak sambil berjalan, feed akan masuk lubang bila
ukuran feed sesuai dengan besarnya ukuran lubang.
Feed yang tidak masuk / lolos akan masuk ke lubang
ayakan berikutnya atau keluar dengan sendirinya
kemudian dibawa belt conveyor untuk di recycle.
Keuntungan dan Kerugian

Keuntungan Mampu menghasilkan produk yang uniform.

Perawatan rendah.
Mudah dibawa kemana – mana ( portable ) include dengan proses
reycyle.
Papan lubang pada vibrating screen dapat diatur sesuai kebutuhan

Harga alatnya lebih mahal dari Trommel Screen

Perawatan Mesin sangat mahal terutama pada motor
penggerak ayakan
Kerugian
Tromel/Revolving Trommel Screen adalah alat
screening yang digunakan

Screen dalam industri skala besar

terutama pada pertambangan
dan juga industri. Trommel
Screen merupakan screening
yang berbeda bentuknya dari
vibrating screen, bentuknya
mirip tabung ( drum).

Keterangan :
A. Shovel
B. Input ( Feed )
C. Sikat ( Sweaper )
D. Screening ( Ayakan )
E. Produk Samping
F. Produk Utama
Trommel Screen yang berbentuk seperti tabung besar,
dimana tabung tersebut terdapat lubang – lubang.
Trommel Screen terdiri dari input dan output, dimana
feed masuk ke dalam input. Didalam input, feed tersebut
diputar oleh screen dengan kecepatan yang tentukan.
Feed yang tidak diinginkan akan keluar dengan
sendirinya melalui lubang yang melalaui output. Feed
yang diinginkan akan masuk dalam penampung /
storage kemudian dialirkan melalui belt conveyor. Feed
yang tidak masuk / lolos atau di reycle.
Keuntungan dan Kerugian

Keuntungan Harga lebih murah dari vibrating screen

Biaya perawatan tinggi, terutama pada dinamo motor dan sikat

Tidak dapat menghasilkan produk yang uniform seperti Vibrating.
Kebutuhan tempat / ruangan relative besar

Kerugian
