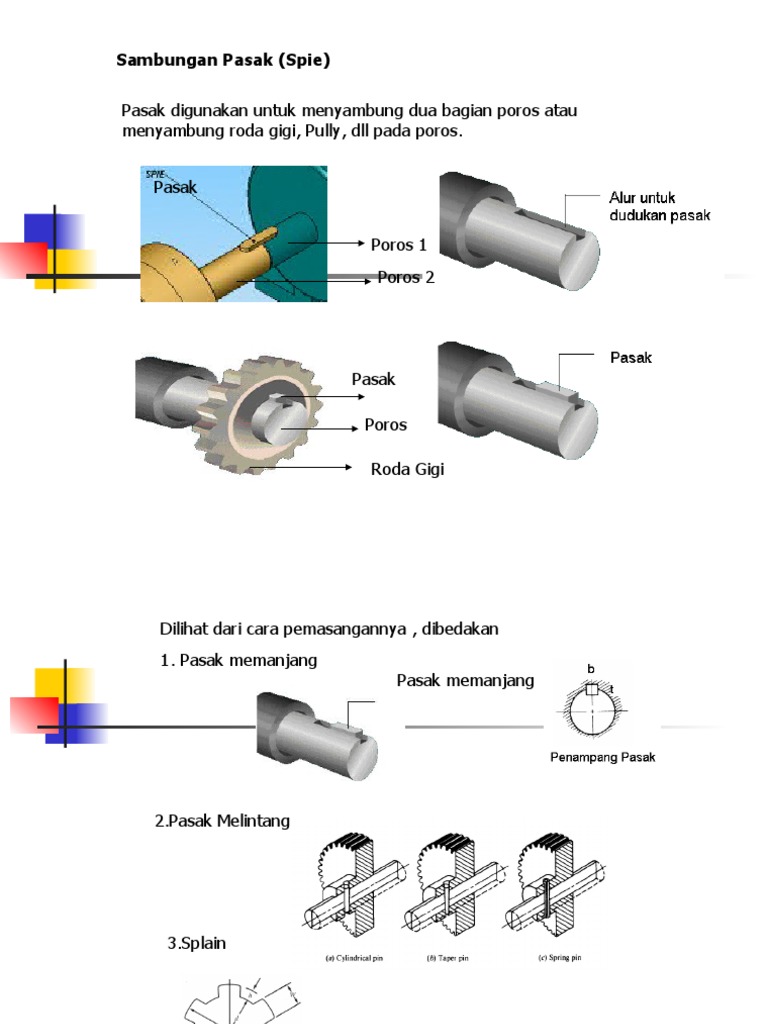

Sambungan Pasak (Spie)

Pasak digunakan untuk menyambung dua bagian poros atau

menyambung roda gigi, Pully, dll pada poros.

Pasak

Poros 1
Poros 2

Pasak

Poros

Roda Gigi
Dilihat dari cara pemasangannya , dibedakan
1. Pasak memanjang
Pasak memanjang

2.Pasak Melintang

3.Splain
 Perhitungan Sambungan Pasak

Panjang Pasak memanjang di tinjau terhadap Teg.Geser

Teg.Geser Tekanan Bidang pada Pasak

F = Gaya yg bekerja pada pasak (N).

(mengakibatkan terjadi teg.geser).
T= Torsi pada poros (N.m).
d = Diameter poros (mm).
d

Penampang pasak rusak

akibat tegangan geser
 Ukuran Pasak

Torsi T = F. r
= F . d/2

F = T/d/2 ………………. 1)

Bila samb.pasak tersebut diperhitungkan kemungkinan putus akibat gaya geser, maka:
Gaya = Luas x teg. Geser.
F = A . ζgeser
Dimana:
A = luas penampang pasak kemungkinan putus akibat geser.
=L . b
L = panjang pasak
b = lebar pasak
ζgeser = teg.geser yg diizinkan bahan pasak.
 F = L . b . ζgeser ………….. 2)

Dari persamaan (1) dan (2) didapat :

T/d/2 = L . b . ζgeser
T = L .b .d/2. ζgeser ……… 3)

Panjang pasak terhadap teg. Geser (L1):

T
L1 =
b . d/2 . ζgeser

Panjang Pasak memanjang di tinjau terhadap Tek.Bidang

F = A . σbidang

Dimana:
σbidang = Tek.bidang yg diizinkan untuk bahan pasak.
A = luas bidang pasak yang menekan atau yg.bersing
gungan terhadap bidang poros.
A = L . t/2.
t = tebal pasak atau tinggi pasak.
F = L . t/2 . σbidang , karena T = F . d/2, maka:

T = L . t/2. d/2. σbidang

Panjang pasak terhadap tek. Bidang (L2):

T
L2 =
t/2 . d/2 . σbidang

Tekanan bidang
Teg.Geser

d
Menentukan Lebar pasak (b) dan tebal pasak (t)
Pasak gigi (Splines)
 Jenis pasak ini bahannya dibuat satu bahan
dengan poros dan biasanyadigunakan untuk
memindahkan daya serta putaran yang
cukup besar danarah kerja putarannya bolak
balik.
 Sambungan Susut
 Sambungan susut adalah sambungan logam, biasanya berasal
baja, yang dibangun dengan menggunakan  sifat ukuran suatu
benda akan berubah  bila suhunya berubah. Penyambungan
dengan cara demikian banyak dilakukan pada sambungan
antara roda dengan poros, roda dengan cincin roda dan
sebagainya
