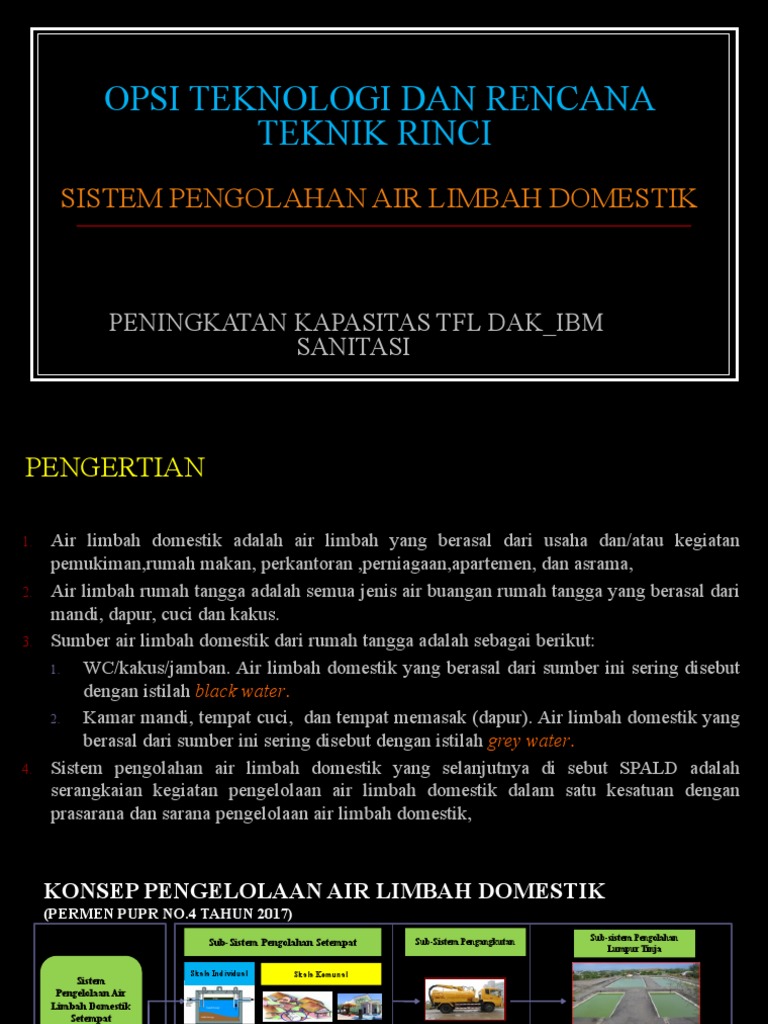

TEKNIK RINCI
SISTEM PENGOLAHAN AIR LIMBAH DOMESTIK
1. Air limbah domestik adalah air limbah yang berasal dari usaha dan/atau kegiatan
pemukiman,rumah makan, perkantoran ,perniagaan,apartemen, dan asrama,
2. Air limbah rumah tangga adalah semua jenis air buangan rumah tangga yang berasal dari
mandi, dapur, cuci dan kakus.
3. Sumber air limbah domestik dari rumah tangga adalah sebagai berikut:
1. WC/kakus/jamban. Air limbah domestik yang berasal dari sumber ini sering disebut
dengan istilah black water.
2. Kamar mandi, tempat cuci, dan tempat memasak (dapur). Air limbah domestik yang
berasal dari sumber ini sering disebut dengan istilah grey water.
4. Sistem pengolahan air limbah domestik yang selanjutnya di sebut SPALD adalah
serangkaian kegiatan pengelolaan air limbah domestik dalam satu kesatuan dengan
prasarana dan sarana pengelolaan air limbah domestik,
KONSEP PENGELOLAAN AIR LIMBAH DOMESTIK
(PERMEN PUPR NO.4 TAHUN 2017)
Sub-Sistem Pengolahan Setempat Sub-Sistem Pengangkutan Sub-sistem Pengolahan
Lumpur Tinja
FACULTATIVE
Suspended •Aerated Lagoon • UASB
Biomass •SBR
•RBC
Melekat / •Trickling Filter
Attach • Anaerobic Filter
•Contact Aeration
Biomass
Perencanaan Teknik Rinci SPALD
Pemilihan opsi prasarana dan sarana sistem pengolahan air limbah sangat tergantung kepada
kebutuhan atau kapasitas pengolahan,kondisi lingkungan kepadatan penduduk, ketersediaan
lahan, ketinggian muka air tanah, Aspirasi non teknis yang terkait dengan perencanaan dan
pemilihan sistem serta kemudahan dalam pengoperasian dan pemeliharaannya.
Mengacu dari SNI 03-2398-2002 tentang perencanaan tangki septik dengan sistem resapan,
maka pengertian TANGKI SEPTIK adalah suatu ruangan yang berfungsi untuk menampung dan
mengolah air limbah rumah tangga dengan kecepatan air yang lambat, sehingga memberi
kesempatan untuk terjadi pengendapan terhadap suspensi benda-benda padat, dan kesempatan
untuk penguraian penguraian bahan-bahan organik oleh jasad anaerobik membentuk bahan-
bahan larut air dan gas.
Instalasi pengolahan air limbah domestik (IPALD) Bangunan untuk mengolah air limbah
domestik yang dialirkan dari rumah-rumah melalui Sub-sistem Palayanan dan Sub-Sistem
Pengumpulan,untuk diolah agar menghasilkan air hasil olahan (Effluent) yang aman bagi
lingkungan
Perencanaan Teknik Rinci SPALD
Pemilihan opsi prasarana dan sarana sistem pengolahan air limbah sangat tergantung kepada
kebutuhan atau kapasitas pengolahan,kondisi lingkungan kepadatan penduduk, ketersediaan
lahan, ketinggian muka air tanah, Aspirasi non teknis yang terkait dengan perencanaan dan
pemilihan sistem serta kemudahan dalam pengoperasian dan pemeliharaannya.
Influent
Treatment
Proses Biologi
Effluent Post -
Treatment
Skala Individual dapat berupa Cubluk Kembar,Tangki Septik dengan Bidang Resapan,
Skala Komunal diperuntukan untuk;
2 – 10 KK unit rumah tinggal
MCK == permanen / non Permanen
2. Sub-Sistem Pengangkutan
Merupakan sarana untuk memindahkan lumpur tinja dari Sub sistem pengolahan setempat ke sub
sistem pengolahan lumpur tinja
WC
Dapur
K,M
SEPTIK
TANK
Inlet
Scum
Outlet
Supernatant
Sludge
Ijuk
Kerikil
Terdiri dari 2 ruang/chamber atau lebih Batu Pecah
dengan ruang pertama 75% dari total volume
design
SKEMA SISTEM PENGELOLAAN AIR LIMBA
RUMAH TANGGA SETEMPAT (SPALD-S)
WC
WC Dapur
Dapur K,M WC
K,M
BAK KONTROL
GREASTRAP GREASTRAP BAK KONTROL
GREASTRAP
WC
Dapur
K,M BAK KONTROL
GREASTRAP
SE
NA
AI
DR
Skema Konstruksi Tanki Septik Komunal
Inlet Outlet
Scum
Supernatant
Sludge
AF
Settler
Sket Tanki Septik Komunal
SISTEM PENGOLAHAN AIR LIMBAH DOMESTIK TERPUSAT (SPALD-T)
Komponen SPALD-T terdiri dari:
1. Sub-Sistem Pelayanan
1. Sub-Sistem Pelayanan merupakan prasarana dan sarana untuk menyalurkan air limbah
domestik dari sumber melalui perpipaan ke Sub-sistem Pengumpulan.
Sub-sistem Pelayanan terdiri dari:
1. Pipa tinja;
2. Pipa non tinja;
3. Bak perangkap lemak dan minyak dari dapur;
4. Pipa persil;
5. Bak kontrol.
2. Sub-Sistem Pengumpulan
1. Sub-Sistem pengumpulan merupakan prasarana dan sarana untuk menyalurkan air
limbah domestik dari Sub-sistem Pelayanan ke Sub-sistem Pengolahan Terpusat.
Sub-sistem Pengumpulan terdiri dari :
1. Pipa Induk
Dapur K,M
GREASTRAP
BAK KONTROL
GREASTRAP BAK KONTROL
IPAL
MANHOLE
BAK KONTROL
WC
Dapur K,M
GREASTRAP
SKEMA SISTEM PENGELOLAAN AIR LIMBA
RUMAH TANGGA TERPUSAT (SPALD-T + MCK)
K,M
Komponen
KM WC KM WC T4. CUCI sambungan
rumah
WC
BAK KONTROL
IPAL
MANHOLE
KM WC KM WC T4. CUCI
K,M
WC
Dapur
WC
MANHOLE
Dapur
MANHOLE
BAK KONTROL
GREASTRAP BAK KONTROL
SKEMA SPALD_T
SYARAT MELAKUKAN PERENCANAAN SPALD.......
IPAL KOMPAK
merupakan pengolahan air limbah
secara anaerobik sebagai proses
utamanya, menggunakan media
sebagai filter sekaligus tempat
menempelnya microbiologi/ bakteri
yang atau dikenal dengan anaerobik
filter.
Alternatif
MEDIA FILTER
Apa yang Dimaksud dengan filter?
• Filter adalah media dimana Mikrobia/Bakteri dapat menempel
dan limbah dapat lewat;
• Polutan dalam limbah akan diuraikan oleh mikrobia tsb
sehingga terjadi pengurangan kandungan organik pada
effluent
Disebut juga dengan nama :
• Bio-Filter
• Bio-Film
MEDIA / RUMAH BAKTERI
Bagaimana media yang baik?
• Suatu media dapat dikatakan baik bila mempunyai Specific Surface Area (SSA)
yang luas dan Void Ratio (VR) yang tinggi.
• Makin luas permukaannya makin baik fungsinya
• Tetapi bila Media nya terlampau kecil, setelah mikrobia tumbuh maka akan
menyebabkan blocking
• Media yang baik luas permukaannya berkisar antara
100 - 300 m2
KRITERIA MEDIA FILTER
1. Mempunyai luas permukaan spesifik besar
2. Mempunyai fraksi volume rongga tinggi
3. Diameter celah bebas besar
4. Tahan terhadap penyumbatan
5. Terbuat dari bahan yg tdk terurai
6. Harga murah
7. Ringan
8. Ukuran flesible sesuai kebutuhan
9. Pemeliharaan mudah
Contoh / Model >>> MEDIA FILTER
CONTOH PERHITUNGAN SPALD_T
Variabel Nilai Satuan Keterangan
Debit air limbah 100liter/orang/hari
Jumlah KK 50KK
Jumlah Jiwa/KK 5orang
jumlah jiwa 250orang
Total debit limbah 25000liter/hari
25,000m3/jam
RATA RATA 1,042m3/jam flow time
HRT 1hari minimal 1 hari
24jam
Total debit limbah 25m3
timbulan lumpur 15liter/orang/tahun
Total volume lumpur 3750liter/tahun
3,75m3/tahun
Periode pengurasan 2tahun
timbulan lumpur 7,5m3
total Volume (V) 32,5m3/hari
Dimensi
lebar 3m ditentukan
A TENA GA KERJA
1 Pekerja @Rp. 75,000.00 / HOK
2 Mandor @Rp. / OH
2 T ukang Batu @Rp. 100,000.00 / HOK
3 T ukang Kayu @Rp. 100,000.00 / HOK
4 T ukang Besi @Rp. 100,000.00 / HOK
5 T ukang Keramik @Rp. 100,000.00 / HOK
6 T ukang Gali @Rp. 75,000.00 / HOK
7 T ukang Pasang Pipa @Rp. 100,000.00 / HOK
8 T ukang Cat @Rp. 100,000.00 / HOK
9 T ukang Las @Rp. 100,000.00 / HOK
10 Kepala T ukang @Rp. 0.00 / HOK
11 Mandor @Rp. 0.00 / HOK
12 Operator @Rp. 160,000.00 / HOK
B SEWA A L AT
1 Exc avator @Rp. 600,000.00 / Hari
2 Molen @Rp. 250,000.00 / Hari
3 Concrete Cutter (Pemotong Aspal/ Beton) @Rp. 150,000.00 / Hari
4 Cetakan Manhole @Rp. 100,000.00 / Hari
5 Gerobak @Rp. 50,000.00 / Hari
6 Pompa Air @Rp. 150,000.00 / Hari
C BAHAN TIMB UNAN DAN PA SIR
1 Tanah Urug @Rp. 105,000.00 / M3
2 Pasir Urug @Rp. 127,000.00 / M3
3 Pasir Pasang @Rp. 158,800.00 / M3
4 Pasir beton @Rp. 184,200.00 / M3
5 Kerikil @Rp. 344,000.00 / M3
6 Sirtu @Rp. 155,600.00 / M3
D BAHAN PEREK AT
1 Portland Cement (PC) 40 Kg @Rp. 54,600.00 / Zak
2 Portland Cement (PC) 50 Kg @Rp. 67,300.00 / Zak
3 Portland Cement (PC) @Rp. 1,300.00 / Kg
4 PC Warna @Rp. 20,000.00 / Kg
5 Bahan Pengeras/ Perekat Beton @Rp. 20,000.00 / Kg
ANALISA BIAYA KONSTRUKSI
PEKERJAAN PONDASI
C.1.1 Bahan :
- Batu Kali/belah 15 - 20 cm 1.200 M3 x Rp. 210,000.00 = Rp. 252,000.00
- Portland Cement (PC) 392.000 Kg x Rp. 1,300.00 = Rp. 509,600.00
- Pasir pasang 0.314 M3 x Rp. 158,800.00 = Rp. 49,863.20
Jumlah C.1.1 = Rp. 811,463.20
C.1.2 Tenaga
- Pekerja 1.500 HOK x Rp. 75,000.00 = Rp. 112,500.00
- Tukang batu 0.750 HOK x Rp. 100,000.00 = Rp. 75,000.00
- Kepala tukang 0.075 HOK x Rp. 0.00 = Rp. 0.00
- Mandor 0.075 HOK x Rp. 0.00 = Rp. 0.00
Jumlah C.1.2 = Rp. 187,500.00
Jumlah (1) + (2) = Rp. 998,963.20
C.2.1 Bahan
- Batu Kali/belah 15 - 20 cm 1.200 M3 x Rp. 210,000.00 = Rp. 252,000.00
- Portland Cement (PC) 267.000 Kg x Rp. 1,300.00 = Rp. 347,100.00
- Pasir pasang 0.427 M3 x Rp. 158,800.00 = Rp. 67,807.60
Jumlah C.2.1 = Rp. 666,907.60
C.2.2 Tenaga
- Pekerja 1.500 HOK x Rp. 75,000.00 = Rp. 112,500.00
- Tukang batu 0.750 HOK x Rp. 100,000.00 = Rp. 75,000.00
- Kepala tukang 0.075 HOK x Rp. 0.00 = Rp. 0.00
- Mandor 0.075 HOK x Rp. 0.00 = Rp. 0.00
Jumlah C.2.2 = Rp. 187,500.00
Jumlah (1) + (2) = Rp. 854,407.60
RENCANA ANGGARAN BIAYA ( RAB )
PROGRAM : SANITASI BERBASIS MASYARAKAT TAHUN ANGGARAN :……… ….
PEKERJAAN : Pembangunan Instalasi Pengolahan Air Limbah ( IPAL ) dan Perpipaan KAPASITAS IPAL :……… ……… …… .
LOKASI : Dusun……… ……… …… ….., Desa … ……… ….., Kec. ……………., Kab. ……… ….. JUMLAH SR : …………… ….. SR
INSTANSI : Dinas… ……… …………… ……… …………… ……… ………………. PELAKSANA : KSM … ………………… ..
I. PEKERJAAN PERSIAPAN
2
1 Membersihkan Lapangan dan Perataan M A.8 44.00 - 7,500.00 7,500.00 - 330,000.00 330,000.00
1
2 Pengukuran dan Pemasangan Bouplank M A.4 30.00 15,889.00 17,500.00 33,389.00 476,670.00 525,000.00 1,001,670.00
3 Sewa Pompa Hari - 8.00 150,000.00 150,000.00 - 1,200,000.00 1,200,000.00
476,670.00 2,055,000.00 2,531,670.00
SUBTOTAL I 476,670.00 2,055,000.00 2,531,670.00
II. PEKERJAAN IPAL (INSTALASI PENGOLAHAN AIR LIMBAH)
A PEKERJAAN TANAH DAN PASIR
3
1 Galian Tanah m B.3 37.03 - 78,750.00 78,750.00 - 2,915,718.75 2,915,718.75
3
2 Urugan Kembali m B.10 28.00 - 18,750.00 18,750.00 - 525,000.00 525,000.00
3
3 Urugan Pasir m B.12 0.43 152,400.00 22,500.00 174,900.00 65,532.00 9,675.00 75,207.00
65,532.00 3,450,393.75 3,515,925.75
B PEKERJAAN PONDASI DAN BETON
3
1 Pasang Pondasi Batu Kosong m C.9 3.13 38,100.00 97,500.00 135,600.00 119,062.50 304,687.50 423,750.00
3
2 Lantai Kerja 1Pc : 3Ps : 5Krl m F.1 0.84 688,556.00 148,750.00 837,306.00 578,387.04 124,950.00 703,337.04
3
3 Plat Lantai Beton Bertulang 1Pc : 2Ps : 3Krl K225 m F.36 3.15 3,351,217.00 283,500.00 3,634,717.00 10,539,577.47 891,607.50 11,431,184.97
3
4 Plat Dinding Beton Bertulang 1Pc : 2Ps : 3Krl K225 m F.38 11.03 6,352,150.33 1,043,500.00 7,395,650.33 70,032,457.43 11,504,587.50 81,537,044.93
3
5 Kolom 15/15 cm m F.39 1.80 9,102,493.67 1,195,000.00 10,297,493.67 16,404,969.21 2,153,688.75 18,558,657.96
3
6 Balok 15/15 cm m F.31 0.20 7,222,947.00 855,000.00 8,077,947.00 1,454,520.95 172,175.63 1,626,696.58
3
7 Balok 15/25 cm m F.31 0.06 7,222,947.00 855,000.00 8,077,947.00 406,290.77 48,093.75 454,384.52
3
8 Balok 15/30 cm m F.31 1.53 7,222,947.00 855,000.00 8,077,947.00 11,051,108.91 1,308,150.00 12,359,258.91
3
9 Plat Lantai Bak Pelimpah Beton Bertulang 1Pc : 2 Ps : 3Krl K225
m F.37 0.19 5,190,317.00 663,500.00 5,853,817.00 992,648.13 126,894.38 1,119,542.50
3
10 Plat Penutup Beton Bertulang 1Pc : 2Ps : 3Krl K225 m F.37 2.52 1,350,000.00 50,000.00 1,400,000.00 3,402,000.00 126,000.00 3,528,000.00
3
11 Plat Filter AF 1Pc : 2Ps : 3Krl m F.36 0.26 3,351,217.00 283,500.00 3,634,717.00 854,560.34 72,292.50 926,852.84
115,835,582.73 16,833,127.50 132,668,710.23
REKAPITULASI RENCANA ANGGARAN BIAYA
