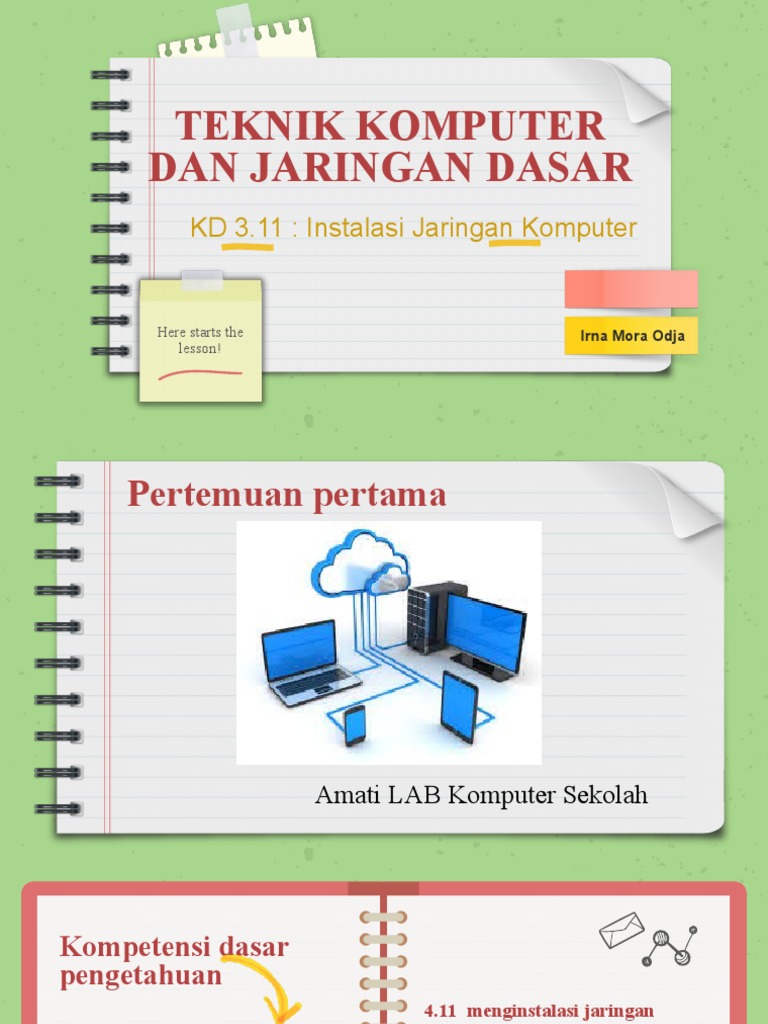

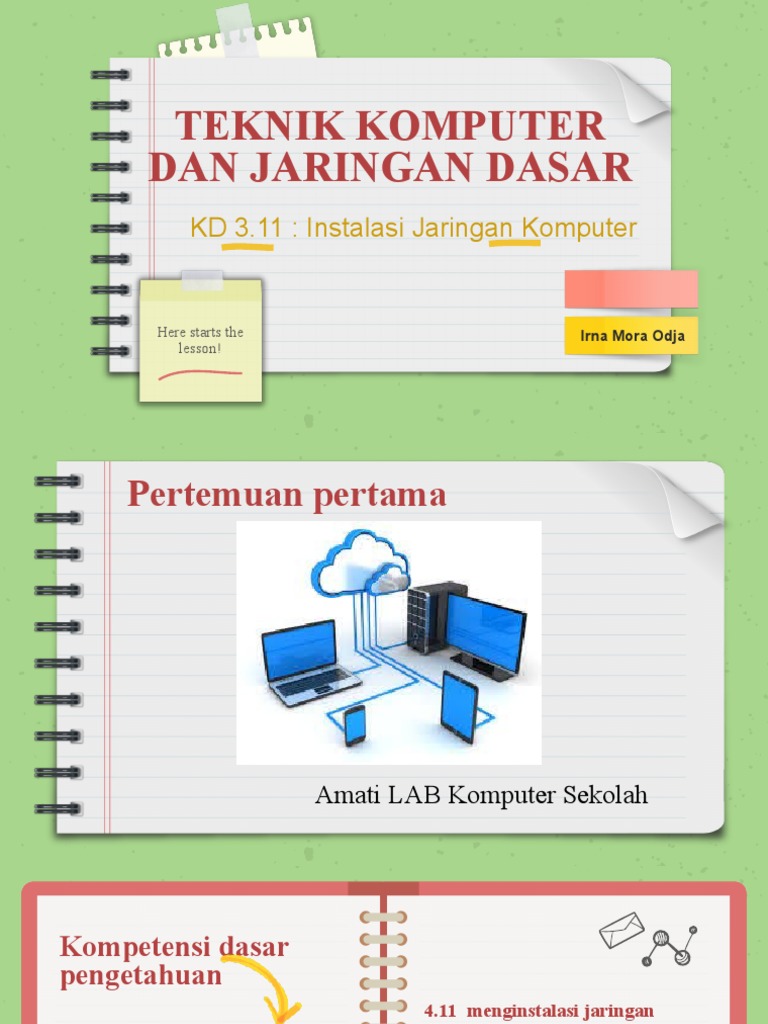

TEKNIK KOMPUTER

DAN JARINGAN DASAR

KD 3.11 : Instalasi Jaringan Komputer

Here starts the Irna Mora Odja

lesson!
Pertemuan pertama

Amati LAB Komputer Sekolah

Kompetensi dasar
pengetahuan
4.11 menginstalasi jaringan
3.11 menerapkan instalasi jaringan komputer
komputer
4.11.1 melakukan instalasi jaringan
3.11.1 menjelaskan dasar jaringan komputer
komputer 4.11.2 Menguji hasil instalasi jaringan
3.11.2 menjelaskan alat kerja dan komputer
bahan –bahan jaringan komputer
3.11.3 menentukan cara instalasi
jaringan komputer
Tujuan Pembelajaran

Dimensi Pengetahuan
Melalui diskusi dan menggali informasi, Dimensi Ketrampilan
peserta didik dapat:
1. menjelaskan pengertian jaringan komputer
dengan benar dan percaya diri Peserta didik dapat merancang
2. mengidentifikasi jenis jaringan komputer jaringan komputer dan
dengan cermat mempraktekkan instalasi jaringan
3. mengidentifikasi topologi jaringan komputer komputer dengan cermat, penuh
dengan cermat dan antusias tanggung jawab dan percaya diri
4. menjelaskan jenis perangkat jaringan
komputer dengan cermat dan percaya diri
Penilaian
• Penilaian Pengetahuan
• Tes Tertulis
• Penilaian Keterampilan
• Tes Unjuk Kerja/praktikum
• Penilaian Sikap
• observasi
Model dan Metode
Pembelajaran
• Pendekatan : Saintifik
• Model Pembelajaran :
Discovery Based Learning
• Metode : diskusi
kelompok, tanya jawab,
ceramah, demonstrasi dan
praktikum
 01
Jaringan Komputer
Jaringan Komputer
● Adalah sekelompok komputer
yang saling berhubungan antara
yang satu dengan lainnya,
Menggunakan suatu protokol
komunikasi melalui media
komunikasi sehingga dapat saling
berbagi dan bertukar informasi
Manfaat Jaringan Komputer
• Sharing Resource/ pertukaran data
• Media Komunikasi
• Integrasi Data
• Pengembangan dan Pemeliharaan
• Keamanan Data
• Sumber daya lebih efisien dan Informasi
terkini
2
itle. P5
Book T
Keuntungan menggunakan
Jaringan Komputer
● Mengakses data dari komputer lain
● Dapat disimpan atau di copy ke beberapa
komputer lain sebagai strategi back-up data,
dll.
 02
Dasar – Dasar
Jaringan
Komputer
 Komunikasi Data Komponen Komunikasi
Data
• Penghantar/pengirim, adalah perangkat yang
Komunikasi data adalah bagian dari mengirimkan data misalnya Server
telekomunikasi yang secara khusus • Penerima, adalah perangkat yang menerima data
misalnya PC Client
berkenaan dengan transmisi atau • Data, adalah informasi yang akan dipindahkan misalnya
pemindahan data dan informasi adalah file gambar, tulisan atau musik
• Media pengiriman, adalah media atau saluran yang
diantara komputer-komputer dan digunakan untuk mengirimkan data misalnya bluetooth,
piranti-piranti yang lain dalam bentuk kabel utp/stp, infra red, coaxial, fiber optic dan lain-lain
digital yang dikirimkan melalui • Protokol, adalah aturan-aturan yang berfungsi untuk
menyelaraskan hubungan misalnya IP, IMAP, POP3, Mac
media komunikasi data. Address dan semacamnya
Jenis Jaringan
a. Berdasarkan Koneksi

● Broadcast Links: Broadcast Links

adalah mengirimkan data kesemua host
dalam jaringan.
● Point to Point Links: Point to Point
Links adalah output sebuah stasiun
komputer dihubungkan ke input stasiun
komputer selanjutnya.
b. Berdasarkan Skala/Geografis
• PAN (Personal Area Network)

Jaringan komputer PAN adalah hubungan antara

dua atau lebih sistem komputer yang berjarak
tidak terlalu jauh. Biasanya Jenis jaringan yang
satu ini hanya berjarak 4 sampai 6 meter saja.
contohnya menghubungkan hp dengan
komputer.

Media yang digunakan pada jenis jaringan PAN

ini sering kita gunakan seperti kabel data,
bluetooth, wifi, dan sebagainya.
• LAN (Local Area Network)

Memiliki daerah jangkauan 100m – 2

km, tergantung jenis kabel penghubung
yang digunakannya. Kecepatan transfer
data Antara 1 – 100 Mbps atau sekitar
12.000 – 12.500.00 karakter per detik.
Sebuah LAN biasanya diterapkan pada
sebuah kantor, gedung dan laboraturium
• MAN (Metropolitan Area Network)

Jenis jaringan komputer MAN ini adalah

suatu
jaringan komputer dalam suatu kota
dengan transfer data berkecepatan tinggi
yang menghubungkan suatu lokasi seperti
sekolah, kampus, perkantoran dan
pemerintahan. Sebenarnya jaringan MAN
ini adalah gabungan dari beberapa jaringan
LAN. Jangkauan dari jaringan MAN ini
bisa mencapai 10 - 50 kilo meter.
• WAN (Wide Area Network)

Sistem koneksi jaringan dengan area

wilayah yang luas baik antarnegara,
benua bahkan di seluruh dunia.
Memiliki jarak media transmisi lebih
dari 100 km. WAN lebih sering
menggunakan sambungan berbasis
satelit maupun kabel fiber optic yang
ditanam di bawah laut.
C. Berdasarkan Tolpologi
Topologi adalah istilah yang digunakan dalam
jaringan komputer untuk menggambarkan cara
bagaimana suatu komputer terhubung ke komputer
lainnya. Semua jaringan komputer yang ada saat ini
dipastikan memiliki topologi.
Topologi ini dirancang dan ditentukan oleh seorang
Network Administrator pada saat akan membuat
sebuah jaringan komputer.
• Topologi BUS
Kelebihan
Topologi Bus  merupakan topologi yang
1. Hemat kabel
banyak dipergunakan pada masa penggunaan
2. Layout kabel sederhana
kabel sepaksi menjamur. Dengan
3. Mudah dikembangkan
menggunakan T-Connector (dengan terminator
50 ohm pada ujung network), maka komputer
atau perangkat jaringan lainnya bisa dengan Kekurangan
mudah dihubungkan satu sama lain.

1. Deteksi dan isolasi kesalahan sangat kecil

2. Kepadatan lalu lintas
3. Bila salah satu client rusak, maka jaringan
tidak bisa berfungsi.
4. Diperlukan repeater untuk jarak jauh
• Topologi RING
Kelebihan
cara menghubungkan komputer sehingga 1. Hemat kabel
berbentuk ring (lingkaran).Setiap simpul 2. Performa koneksi cukup baik
mempunyai tingkatan yang sama. Jaringan akan 3. Proses instalasi dan konfigurasi cukup mudah
disebut sebagai loop, data dikirimkan kesetiap 4. Implementasinya mudah dilakukan
simpul dan setiap informasi yang diterima
simpul diperiksa alamatnya apakah data itu
untuknya atau bukan. Kekurangan

1. Jika terjadi masalah, troubleshooting jaringan

ini terhitung rumit
2. Pada jaringan ini tabrakan arus data sangat
rentan terjadi
3. Koneksi pada jaringan akan terputus jika
salah satu koneksi bermasalah
• Topologi STAR
Kelebihan
bentuk topologi jaringan yang berupa
1. Paling fleksibel
konvergensi (penyebaran) dari node tengah ke
2. Pemasangan/perubahan stasiun sangat mudah
setiap node atau pengguna. Masing- masing
dan tidak mengganggu bagian jaringan lain
node atau workstation di hubungkan secara
3. Kontrol terpusat
langsung ke Hub/Swich. Intinya topologi ini
4. Kemudahan deteksi dan isolasi
mengunakan Hub/Switch sebagai
kesalahan/kerusakan
penghubung antara komputer yang satu dengan
5. Kemudahaan pengelolaan jaringan
komputer yang lain

Kekurangan
1. Boros kabel
2. Perlu penanganan khusus
3. Kontrol terpusat (HUB) jadi elemen kritis
4. Topologi star sangat tergantung pada terminal
pusat
• Topologi Extended STAR
sebuah topologi jaringan yang sama dengan
topologi jaringan star, Akan tetapi pada
Topologi Jaringan Extended Star memiliki
lebih banyak repeater dalam satu node pusat
sehingga jangkauannya lebih panjang
dibandingkan dengan topologi jaringan star
biasa.
Kelebihan
1. Cukup mudah untuk mengubah dan
menambah komputer ke dalam jaringan
2. Tidak mengganggu aktifitas jika salah satu
komputer mengalami kendala
3. Dapat menggunakan beberapa tipe kabel di
dalam jaringan

Kekurangan
1. Berpusan pada HUB/Switch
2. Boros kabel
3. Butuh banyak repeater
4. Lalu lintas padat
• Topologi MESH
suatu bentuk hubungan antar komputer atau
perangkat perangkat dimana setiap
koputer/perangkat terhubung secara langsung ke
perangkat lainnya yang ada di dalam jaringan
tersebut. Dengan topologi mesh ini setiap
perangkat dapat berkomunikasi langsung dengan
perangkat yang dituju (dedicated links)
Kelebihan
1. Hubungan dedicated links menjamin data
langsung dikirimkan
2. Memiliki sifat Robust,
3. Kontrol terpusat
4. Privacy dan security lebih terjamin
5. proses identifikasi permasalahan lebih mudah
Kekurangan
1. Boros kabel dan port I/O
2. nstalasi dan konfigurasi menjadi lebih sulit
• Topologi Tree
kombinasi karakteristik antara topologi star dan
topologi bus. Topologi ini terdiri atas kumpulan
topologi star yang dihubungkan dalam satu
topologi bus sebagai backbone. Komputer-
komputer dihubungkan ke hub, sedangkan hub
lain di hubungkan sebagai jalur tulang punggung
atau backbone.
Kelebihan
Dapat terbentuknya suatu kelompok yang
dibutuhkan pada setiap saat. Sebagai contoh,
perusahaan dapat membentuk kelompok yang terdiri
atas terminal pembukuan, serta pada kelompok lain
dibentuk untuk terminal penjualan
Kekurangan
1. Apabila simpul yang lebih tinggi kemudian
tidak berfungsi, maka kelompok lainnya yang
berada dibawahnya akhirnya juga menjadi
tidak efektif.
2. Cara kerja jaringan pohon ini relatif menjadi
lambat.
d. Berdasarkan Cara Kerjanya

1. Jaringan Client Server

Jaringan Client-Server adalah jaringan

komputer yang menghubungkan antara
komputer server dengan komputer client
secara langsung.

2. Jaringan Peer to Peer

Jaringan Client-Server adalah jaringan
komputer yang menghubungkan antara
komputer server dengan komputer client
secara langsung.
 03
Pemodelan
Layer OSI
Model Open Systems Interconnection
(OSI) diciptakan oleh International Application
Organization for Standardization (ISO) Application Lapisan Atas
Presentation
yang menyediakan kerangka logika
terstruktur bagaimana proses komunikasi Session
data berinteraksi melalui jaringan. St
andard ini dikembangkan untuk industri Transport
komputer agar komputer dapat
berkomunikasi pada jaringan yang berbeda Network Data Link Lapisan
secara efisien. Bawah
Data Link

Physical
1. Layer Physical

Pada layer ini data diterima dari data link

layer berupa Frame yang dan diubah menjadi
Bitstream yang akan dikirim ketujuan berupa
sinyal melalui media komunikasi.
layer ini bertanggung jawab mengaktifkan dan
mengatur interface fisik (Lan card, WLAN
card)
2. Layer Data Link

fungsi utama mengatur bentuk topologi

jaringan, error notification, flow control
kemudian mentransmisi raw data dan
mentransformasi data ke saluran yang bebas
dari kesalahan transmisi. Spesifikasi IEEE 802,
membagi level ini menjadi dua level anak, yaitu
lapisan Logical Link Control (LLC) dan
lapisan Media Access Control (MAC).
3. Layer Network

berguna untuk mengendalikan system

subnetting dengan melewatkan paket dari
satu node ke node lain dalam jaringan dan
berfungsi sebagai mengantarkan paket ke
tujuan, yang dikenal dengan Routing
4. Layer Transport

Bertugas melakukan proses transportasi dari

data dan juga paket data yang ditransmisikan
melalui sebuah jaringan komputer dan
menerima data dari session layer, memecah
jadi bagian – bagian yang lebih kecil
kemudian meneruskannya menuju network
layer dan memastikan semua bagian data
sampai ke penerima dengan benar
5. Layer Session

Melakukan komunikasi pada sebuah jaringan

Apabila session layer sudah berhasil untuk
membentuk komunikasi antar komputer di
dalam sebuah jaringan, maka tugas session
layer berikutnya adalah membentuk
hubungan diantara tiap-tiap komputer.
Jenis Komunikasi pada layer session :
simplex, half-duplex, dan full-duplex.
6. Layer Presentation

Layer presentation ini memiliki fungsi utama

sebagai penerjemah, yaitu menterjemahkan
aplikasi menjadi bentuk data yang akan
ditransmiiskan ke layer – layer berikutnya,
dan juga sebaliknya, yaitu mentranslasikan
atau menterjemahkan data – data ke dalam
bentuk aplikasi.
7. Layer Aplication

pada layer ini, pengguna langsung

berinteraksi dengan komputer.
 04
Pemodelan
Layer TCP/IP
Pada prisipnya mode TCP/IP (Transfer Control Protocol / Internet Protocol)
sama dengan model jaringan OSI namun lebih disederhanakan. Model ini
dikembangkan oleh DARPA (Defense Advance Research Project Agency).

Transmission Control Protocol/Internet Protocol (TCP/IP) adalah suatu set

aturan standar komunikasi data yang digunakan dalam proses transfer data
dari satu komputer ke komputer lain di jaringan komputer tanpa melihat
perbedaan jenis hardware.
TCP/IP sebagai sebuah protokol standar untuk menghubungkan komputer-
komputer dan jaringan untuk membentuk sebuah jaringan yang luas (WAN).
Sebuah alamat TCP/IP adalah nilai biner berukuran 32 bit dan 128 bit yang
diberikan ke setiap host dalam sebuah jaringan.
Lapisan TCP/IP beserta fungsinya :

1. Network Access : berfungsi untuk mengirim dan menerima dari dan ke

media fisik. Network Access layar terbawah dari model TCP/IP.
2. Internet : berfungsi untuk mencari jalur terbaik untuk pengiriman paket
data.
3. Transport : berfungsi untuk mengadakan komunikasi antara dua
komputer dan mengirimkan paket. Yaitu : TCP dan UDP.
4. Application : berfungsi untuk memberikan pelayanan kepada pengguna
jaringan. Yaitu : Telnet,FTP,HTTP,SNMP bekerja pada lapisan ini.
 05
Perbedaan model TCP/IP dan
Open System Interconnection (OSI) terletak
pada jumlah layer

Perbedaan
Pemodelan
Layer OSI dan
TCP/IP
 06
PORT
KOMPUTER

Port adalah soket atau jack koneksi yang
terletak di luar unit sistem sebagai tempat
kabel-kabel yang berbeda ditancapkan.
Setiap port pasti berbeda fungsi dan
bentuk fisiknya. Port-port tersebut adalah
port serial, port paralel, port SCSI (dibaca
“scuzzy”), port USB.
Pada terminologi komputer ada dua jenis
Port yaitu :
1. Port Fisik, adalah soket/ slot / colokan yang
ada di belakang CPU sebagai penghubung
peralatan input-output komputer, misalnya PS2
Port yang digunakan oleh Mouse dan
Keyboard, USB Port atau Paralel Port.
2. Port Logika (non fisik), adalah port yang di
gunakan oleh aplikasi sebagai jalur untuk
melakukan koneksi dengan komputer lain
mealalui teknologi TCP/IP, tentunya termasuk
koneksi internet.
1. Port serial digunakan untuk mentransmisikan data dari jarak jauh secara lambat.
2. Port paralel untuk mentransmisikan data pada jarak yang pendek secara cepat. Port
SCSI (small computer system interface), untuk mentransmisikan data secara cepat
bahkan dapat dipakai untuk 7 alat sekaligus atau “daisy chain“.
3. Port USB (universal serial bus), untuk mentransmisikan data hingga 127 periferal
dalam rangkaian daisy chain.
4. Port tambahan khusus seperti : FireWire, MIDI, IrDa, Bluetooth, dan ethernet. Fire
Wire berfungsi untuk camcorder, pemutar DVD, dan TV. Sedangkan port MIDI
(musical instrument digital interface) untuk menghubungkan instrumen musik.
Kemudian port IrDA (Infrared Data Association) untuk koneksi nirkabel sejauh
beberapa kaki. Port Bluetooth adalah gelombang radio jarak pendek yang bisa
menstransmisikan sejauh 9 m.
5. Port ethernet adalah untuk LAN
 06
PROTOKOL
JARINGAN

Protokol adalah aturan main yang
mengatur komunikasi diantara beberapa
komputer di dalam sebuah jaringan
Protokol jaringan merupakan sistem yang
mengatur komunikasi, hubungan dan
perpindahan data yang ada pada sebuah
komputer dan jaringan.
Hal – hal yang harus dipehatikan dalam
protokol adalah sebagai berikut :
1. Syntax, merupakan format data dan cara
pengkodean yang digunakan untuk
mengkodekan sinyal.
2. Semantix, digunakan untuk mengetahui
maksud dari infomasi yang dikirim dan
mengoreksi kesalahan yang terjadi dari
informasi tadi.
3. Timing, digunakan untuk mengetahui
kecepatan transmisi data.
Jenis – jenis protokol jaringan :
1. TCP/IP (Transmission Control
Protokol/ Internet Protokol)
TCP/IP merupakan sebuah standar
komunikasi data yang biasa digunakan oleh
komunitas internet untuk melakukan proses
tukar-menukar data dari satu komputer ke
komputer lain di dalam suatu jaringan
Internet.
Protokol ini menggunakan skema
pengalamatan yang sederhana dan disebut
sebagai alamat IP (IP Address)
2. UDP (User Datagram Protokol)
UDP merupakan salah satu protokol
lapisan transport TCP/IP yang mendukung
suatu komunikasi tidak andal “unreliable”,
tanpa adanya koneksi “connectionless”
antara host-host di dalam jaringan yang
memakai TCP/IP. Protokol ini
didefinisikan dalam RFC 768.
UDP menyediakan penghitungan
checksum berukuran 16-bit terhadap
keseluruhan pesannya
3. SSH (Secure Shell)
5. HTTPS (Hypertex Transfer
SSH adalah sebuah protokol jaringan yang
memungkinkan penggunanya untuk
mengontrol sebuah perangkat dari jarak jauh
melalui koneksi iinternet
4. FTP (File Transfer Protokol)
Jenis protokol ini memungkinkan pengguna
dapat mengirim file dari client menuju server
atau sebaliknya. Karena pengguna dapat
melakukan transfer dari kedua arah, maka
protokol ini dapat berupa FTP, sFTP (secure
file transfer protocol), atau TFTP (trivial
transfer protocol)
Protocol Secure)
HTTPS adalah versi aman dari HTTP,
protokol komunikasi dari World Wide
Web.
HTTPS menyandikan data sesi
menggunakan protokol SSL (Secure
Socket layer) atau protokol TLS
(Transport Layer Security). Kedua
protokol tersebut memberikan
perlindungan yang memadai dari serangan
eavesdroppers, dan man in the middle
attacks. Pada umumnya port HTTPS
adalah 443.
6. ICMP (Internet Control Message
Protocol)
protokol yang digunakan untuk membantu
error handling dan prosedur pengaturan
(control procedure).
Protokol ini bekerja pada network layer
dan berurusan dengan layanan koneksi
(connection services).  ARP adalah untuk meningkatkan
Tugas dari ICMP adalah menyediakan
pengendalian error (error control ) dan
pengendalian arus (flow control) pada
network layer
7. ARP (Address Resolution
Protocol)
sebuah protokol dalam TCP/IP Protocol
Suite yang bertanggungjawab dalam
melakukan resolusi alamat IP ke dalam
alamat Media Access Control (MAC
Address).
Fungsinya :
keamanan. Dalam mikrotik, masukan ARP
bisa didapat secara dynamic.
Namun untuk meningkatkan keamanan,
kita dapat memasukkan ARP static secara
manual.
 07
MEDIA JARINGAN
Media Jaringan adalah Perangkat keras yang dibutuhkan untuk
membangun sebuah komputer baik hardware maupun software, yaitu
minimal dua buah komputer, Network inteface card, serta perangkat
lain seperti hub, repeater, router, bridge, dan media tranmisi.
Media transmisi yang digunakan jaringan komputer sebagai sarana
penghubung ada dua macam, yaitu sebagai berikut :

A. Media Transmisi menggunakan Kabel (Wired Network).

Kabel yang sering digunakan sebagai media transmisi antara

lain sebagai berikut :
1. Twisted Pair
2. Coaxial
3. Serat optic/fiber optic
1. Twisted Pair
A. Kabel UTP

Kabel UTP (Unshielded twisted-pair)

adalah jenis kabel yang terbuat dari
bahan penghantar tembaga, memiliki
isolasi dari plastik dan terbungkus
oleh bahan isolasi yang mampu
melindungi dari api dan kerusakan
fisik. Kabel UTP tidak memiliki
pelindung dari interferensi
elektromagnetik.
Kelebihan Kabel UTP
● Murah
● Mudah diinstalasi Fungsi kabel UTP yaitu digunakan
● Ukurannya kecil sebagai kabel jaringan LAN (Local Area
Network) pada sistem jaringan komputer,
Kekurangan Kabel UTP dan biasanya kabel UTP mempunyai
impedansi kurang lebih 100 ohm
● Rentan terhadap interferensi
gelombang elektromagnetik
● Jarak jangkauannya hanya 100 m
2. Kabel STP

Kabel STP (Shielded Twisted Pair)

adalah jenis kabel telepon yang
digunakan dalam beberapa bisnis
instalasi. Terdapat pembungkus
tambahan untuk tiap pasangan kabel.
Kelebihan Kabel UTP Kekurangan Kabel UTP

● Lebih tahan terhadap interferensi ● Mahal

gelombang elektromagnetik baik dari ● Attenuasi meningkat pada frekuensi
dari dalam maupun dari luar  tinggi
● Memiliki perlindungan dan antisipasi ● Pada frekuensi tinggi, keseimbangan
tekukan kabel  menurun sehingga tidak dapat
● Pada kabel STP, didalamnya terdapat mengkompensasi timbulnya
satu lapisan pelindung kabel
“crosstalk” dan sinyal “noise”
internalsehingga melindungi data yang
● Susah pada saat instalasi (terutama
ditransmisikan dari
interferensi/gangguan STP (Shielded
masalah grounding)
Twisted Pair) ● Jarak jangkauannya hanya 100 m
Untuk koneksinya kabel jenis twisted pair
menggunakan :
 konektor RJ-11 atau RJ-45.
 Kecepatan transmisi data : 10 – 100 Mbps
 Panjang Kabel maksimum antar node 100 m
2. Coaxial

Kabel coaxial adalah jenis kabel yang

memiliki dua buah penghantar konduktor
berupa kabel solid terbuat dari tembaga
sebagai inti, kemudian dilapisi sekat
isolator dan dililit kembali oleh penghantar
berupa kabel serabut yang terbuat dari
tembaga atau alumunium sebagai
penghantar bagian luar. Kabel coaxial atau
kabel koaksial terbungkus oleh isolator
elastis yang terbuat dari plastik tahan air.
 Secara umum kabel coaxial
memiliki karakteristik :
Ada 2 jenis yaitu thick  Kecepatan throughput: 10 – 100
coaxial cable (mempunyai Mbps
diameter lumayan besar)  Murah
 Ukuran media dan konektor
dan thin coaxial cable Medium
(mempunyai diameter lebih  Panjang Kabel maksimum: 200
kecil). m untuk kabel thin coaxial dan
500 m untuk kabel thick coaxial

Fungsi kabel coaxial adalah untuk
mentransmisikan frekuensi tinggi
mulai dari 300 kHz keatas, dan
penggunaan kabel ini mempunyai
kanal frekuensi yang sangat besar.
Kabel coaxial digunakan pada
Ethernet 10Base2 (thin coaxial) dan
10Base5 (thick coaxial)
Kelebihan Kabel Coaxial
● Murah
● Menyalurkan informasi sampai 900
kanal telepon
● Minim terjadi interferensi
Kekurangan Kabel Coaxial
● Instalasinya sulit
● Membutuhkan repeater untuk meredam
relative yang besar
● Rentan terhadap gagguan
3. Fiber Optic

Jenis kabel fiber optic merupakan kabel

jaringan yang jarang digunakan pada
instalasi jaringan tingkat menengah ke
atas. Kabel fiber optic merupakan media
networking medium yang digunakan untuk
transmisi-transmisi modulasi.

Kabel fiber optik ini tebuat dari serat kaca

atau plastik yang sangat tipis. Karena
terbuat dari kaca, sinyal yang dikirim oleh
FO ini berupa cahaya dari sumber ke
tujuan.
Bagian-bagian kabel fiber optik adalah sebagai berikut :
 Pelindung kabel (Outer/Cable Jacket) yang merupakan bagian kulit
pembungkus terluar untuk melindungi seluruh bagian kabel.
 Pelindung fiber (strengthening fibers / strength member) berfungsi menjaga
kabel dari benturan keras.
 Lapisan plastik (coating) berfungsi menjaga kabel dari tekukan.
 Lapisan tipis (cladding) berfungsi sebagai pembatas yang memuat gelombang
cahaya sehingga data dapat ditransmisikan.
 Fisik medium utama (core) berfungsi sebagai medium transmisi data.
Kecepatan pengiriman data dengan media FO lebih dari 100Mbps dan
bebas pengaruh lingkungan.
Karakteristik :
 Kecepatan throughput: lebih dari 100 Mbps
 Sangat Mahal
 Ukuran media dan konektor: kecil
 Panjang Kabel maksimum: Lebih dari 3000 m (Single Mode) dan
Lebih dari 2000 m (Multi Mode)
 Data dikirmkan menggunakan: Sinar Laser (Single Mode) dan Sinar
LED (Multi Mode)
Kelebihan Kabel fiber Optic
● Beroperasi pada kecepatan tinggi
(gigabit per detik).
● Mampu membawa paket-paket dengan
kapasitas besar.
● Kebal terhadap interferensi
elektromagnetik.
● Jarak transmisi yang lebih jauh ( 2 - 60
kilometer).
● Dapat menunjang keceptan sampai
10Gigabits
● Kurang interferensi magnetic,
membuatnya lebih aman
Kekurangan Kabel fiber Optic
● Biaya rata-rata pernode cukup
mahal.
● Media dan ukuran konektor kecil.
● Jarak lebih jauh
● Jauh lebih mahal
● Gangguan (noise) yang sering
terjadi apabila tertekuk walaupun
hanya sedikit.
B. Media Transmisi tanpa Kabel (Wireless Network).

Media transmisi tanpa kabel merupakan komunikasi data dalam

jaringan komputer yang tidak memanfaatkan kabel sebagai media
transmisi, melainkan berupa gelombang elektromagnetik.

Jika sumber data dan penerima data jaraknya cukup jauh atau
medannya sulit, maka dapat digunakan media transmisi radiasi
elektromagnetik yang dipancarkan melalui udara terbuka berupa :
a. Gelombang Mikro
b. Gelombang Radio
Kelebihan Media Transmisi tanpa Kabel (Wireless Network).

 Dapat dipergunakan untuk komunikasi data dengan jarak yang

jauh sekali.Tergantung LOS (Line of Sight) dan kemampuan
perangkat wireless dalam memancarkan gelombang.
 Sangat baik digunakan pada gedung yang sangat sulit
menginstall kabel.
 Mengeliminasi penggunaan kabel, yang bisa cukup menganggu
secara estetika, dan juga kerumitan instalasi untuk
menghubungkan lebih dari 2 piranti bersamaan.
Kekurangan Media Transmisi tanpa Kabel (Wireless Network).

 Sulit diperoleh karena spectrum frekuensi terbatas.

 Biaya instalasi, operasional dan pemeliharaan sangat mahal.
 Keamanan data kurang terjamin.
 Pengaruh gangguan (derau) cukup besar.
 Transfer data lebih lambat dibandingkan dengan
penggunaan kabel.
Jenis – jenis Jaringan Wireless (Nirkabel) :

1. WAP (Wireless Application Protocol)

Merupakan standar protokol untuk aplikasi Jaringan Wireless
(Nirkabel) (seperti yang digunakan handphone). WAP berbasis
pada standar Internet, dan beberapa protokol yang sudah
dioptimasi untuk lingkungan wireless, seperti kebutuhan
kompresi data, long latency dan keterbatasan bandwith, serta
keterbatasan perangkat wireless.
2. WBMP (Wireless Bitmap)

Format grafik yang terdapat dalam WAP. WBMP merupakan

format yang mirip dengan format BMP.
Gambar dengan standar format WBMP terbagi dalam dua
bagian, yaitu :
 Bagian header, tempat untuk informasi karakteristik dari
gambar, seperti tinggi, lebar dan type gambar.
 Bagian isi yang disebut Type dependent, merupakan bagian
dari informasi gambar.
3. Wireless LAN (Wireless Local Area Network)

Teknologi Wireless LAN ada yang menggunakan frekuensi

radio untuk mengirim dan menerima data yang tentunya
mengurangi kebutuhan atau ketergantungan hubungan melalui
kabel.
 08
PERALATAN/
PERANGKAT
JARINGAN
1. Ethernet card/LAN
Card/kartu jaringan

Merupakan kartu jaringan yang terpasang

pada komputer atau PC yang berfungsi
untuk  dapat berkomunikasi dengan
komputer lain melalui jaringan LAN

● 10BASE-T : kecepatan transmisi 10

MBPS
● 100BASE-T :kecepatan transmisi 100
MBPS
● 1000BASE-T :kecepatan transmisi
1000 MBPS atau 1 GBPS
2. Hub

Merupakan perangkat jaringan yang

bekerja pada OSI  layer 1 (Phisycal
Layer). Fungsinya menerima sinyal dari
suatu komputer kemudian
mentransmisikannya ke komputer yang
lain. Hub tidak mengenal MAC Address,
sehingga tidak dapat memilah data mana
yang harus ditransmisikan.
3. Switch

Hampir sama dengan Hub. Bekerja pada

OSI layer 2 (Data Link Layer). Bedanya
dengan hub switch sudah mengenal mac
address sehingga sudah bisa mengatasi
terjadinya collition atau tabarakan data.
4. Router

Bekerja pada OSI layer 3 (network

layer). Berfungsi untuk penghubung
atau penerus paket data antara dua
segmen jaringan yang berbeda atau
lebih.
5. Repeater

Repeater berfungsi untuk menerima dan

menguatkan kembali sinyal yang
diterima untuk kembali dipancarkan ke
tempat yang lebih jauh. engan repeater
kita dapat menghubungkan perangkat
pada jarak yang berjauhan.
6. Bridge

Bridge berfungsi untuk menghubungkan

atau menjembatani  dua buah jaringan.
Bridge dapat menghubungkan dua
jaringan yang memiliki media
komunikasi dan topologi jaringan yang
berbeda.
7. Modem

● Peralatan ini berfungsi untuk

mengubah sinyal analog menjadi
digital dan sebaliknya.
● Berdasarkan letaknya modem ini
dapat kita bedakan menjadi dua
jenis yaitu:
● Modem internal : terpasang di
dalam PC atau komputer kita
● Modem eksternal : terpasang di luar
komputer atau laptop
8. Kabel

Merupakan perangkat jaringan yang

digunakan untuk menghubungkan
antara perangkat yang satu dengan yang
  lainnya

9. Konektor

Merupakan perangkat jaringan yang

digunakan untuk penghubung kabel.
konektor ini terpasang pada ujung -
ujung kabel
10. Crimping Tools
Merupakan peralatan jaringan yang
dapat digunakan untuk memasang
konektor RJ 45 pada kabel UTP.
11. Cable Tester
Merupakan alat yang dapat digunakan
untuk mengukur sambungan kabel.
 09
PENGKABELAN
Kabel Jaringan adalah kabel yang menghubungkan antara komputer
dengan komputer, dari server ke swich dan yang lainya.kabel
jaringan juga bisa sebagai perantara pengguna dengan pengguna
lainya dalam satu wilayah lokal seperti (warnet, kantor perusahaan
dll).

Pengkabelan dilakukan berdasarkan standar yang telah ditentukan,

dan berlaku secara internasional. Ada dua sandar yang digunakan
untuk pengkabelan yaitu TIA/EIA 368Adan TIA/EIA 368B.
1. Pengkabelan Straight

Kabel Straight merupakan kabel yang

memiliki cara pemasangan yang sama
antara ujung satu dengan ujung yang
lainnya.
Yang sering digunakan adalah yang
sesuai dengan standar TIA/EIA 568B.
Contoh penggunaan kabel straight adalah sebagai berikut :
 Menghubungkan antara Komputer dengan Switch
 Menghubungkan Komputer dengan LAN pada Modem
 Cable/DSL
 Menghubungkan Router dengan LAN pada Modem
Cable/DSL
 Menghubungkan Switch ke Router
 Menghubungkan Hub ke Router
2. Pengkabelan Cross Over

Kabel Crossover merupakan kabel yang

memiliki susunan berbeda antara ujung
satu dengan ujung lainnya. Kabel cross
digunakan untuk menghubungkan 2
device yang sama.
Yang sering digunakan adalah yang
sesuai dengan standar TIA/EIA 568A.
Contoh penggunaan kabel crossover adalah sebagai berikut :
 Menghubungkan 2 buah Komputer secara langsung
 Menghubungkan 2 buah Switch
 Menghubungkan 2 buah Hub
 Menghubungkan Switch dengan Hub
 Menghubungkan Komputer dengan Router
Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada
kabel straight maupun cross over) hanya 4 buah saja yang
digunakan untuk mengirim dan menerima data, yaitu kabel
pada pin no 1,2,3 dan 6.
 TUGAS
KELOMP
OK
PRESENT
ASI
 Materi 2
Materi 1

Carilah tentang dasar – dasar jaringan

komputer
Carilah tentang Perkembangan Jaringan
1. Komunikasi data
Komputer, Prinsip, tujuan, manfaat,
2. Jenis jaringan berdasarkan koneksi,
kelebihan dan kekurangan menggunakan
berdasarkan skala geografisnya,
jaringan komputer dan penerapan dalam
berdasarkan topologi (kelebihan dan
kehidupan sehari - hari
kekurangannya) dan berdasarkan cara
kerjanya (kelebihan dan
kekurangannya)
 Materi 4
Materi 3

Carilah tentang jenis – jenis port jaringan

Carilah tentang Model OSI Layer dan komputer
Model TCP/IP, perbedaan dari kedua model
tersebut beserta kelebihan dan kekurangan
dari model tersebut
 Materi 6
Materi 5

Carilah tentang media – media jaringan

Carilah tentang Protokol Jaringan (fungsi dari setiap media jaringan)
(pengertian, jenis dan fungsi dari protokol
tersebut) di tambah protokol (ICMP dan
ARP)
 TUGAS 1
KD 3.11
Silahkan lihat
di GCR
