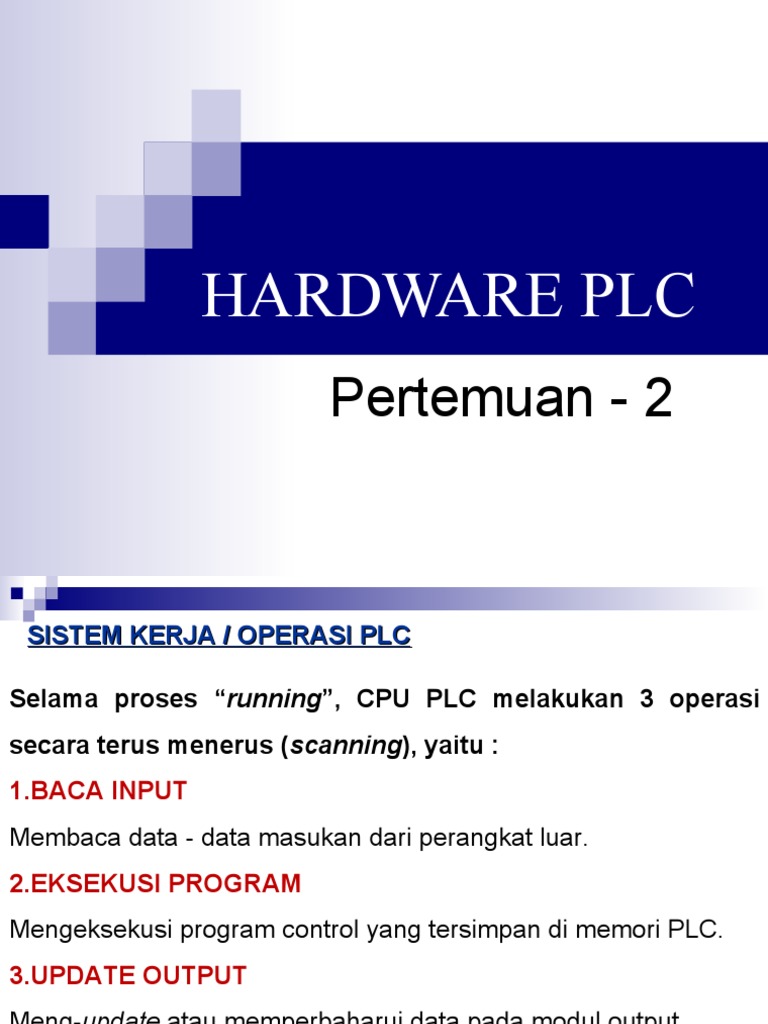

HARDWARE PLC

Pertemuan - 2
SISTEM KERJA / OPERASI PLC

Selama proses “running”, CPU PLC melakukan 3 operasi


secara terus menerus (scanning), yaitu :
1.BACA INPUT
Membaca data - data masukan dari perangkat luar.
2.EKSEKUSI PROGRAM
Mengeksekusi program control yang tersimpan di memori PLC.
3.UPDATE OUTPUT
Meng-update atau memperbaharui data pada modul output.
JENIS - JENIS PLC
JENIS - JENIS PLC
JENIS - JENIS PLC
JENIS - JENIS PLC
OMRON

CJ1-Series

CS1-Series

C200H
CQM1H

CPM1A/2A/2C-S CVM1/1D
JENIS - JENIS PLC
MITSUBISHI
JENIS - JENIS PLC
MITSUBISHI
JENIS - JENIS PLC
TYPE / KODE PLC MITSUBISHI

Seri : F1/F2/FX/FXo/FXon
Contoh PLC : FX 30 MR-ESS
1 2 34 5
1 = Seri dari PLC
2 = Jumlah Input dan Output (Input lebih banyak dari Output)
3 = Fungsi dari Unit
M – Main/Base Unit,
E – Extension Unit
EX – Ex. Input block
EY – Ex.Output Block
4 = Jenis Output (R – Relay, S – SSR/Triac, T – Transistor)
5 = Power Supply (DS/D – 24VDC, ES/ESS – 110/220VAC)
CPM1A
Sistem Ekspansi

 Hanya 30 dan 40 I/O CPU mendukung


Unit Ekspansi I/O S/D
 20-point Unit Ekspansi I/O Digital & 100 I/O
Unit Ekspansi I/O Analog dengan
2AD+1DA
WIRING
HARDWARE PLC
CARA MELAKUKAN INSTALASI HARDWARE PLC
WIRING PLC (INPUT)

1
PUSH
BUTTON
2
PHOTOELECTRIC
SWITCH
3
PROXIMITY
SWITCH
4

6
-
POWER SUPPLY 7

+ Com
WIRING PLC (OUTPUT)

AC
POWER SUPPLY
1

3 M
RELAY
4

5 LAMPU

6
+
7 POWER SUPPLY
Com -
WIRING INPUT
KONFIGURASI DLM INPUT PLC
WIRING OUTPUT
WIRING OUTPUT
WIRING OUTPUT
KONFIGURASI DLM OUTPUT PLC
CONTOH PEMASANGAN I/O
CONTOH PEMASANGAN I/O
CPM1A/2A
LATIHAN
Isilah alamat terminal input dan output untuk konfigurasi
CPM1A dibawah ini
1 12 1 12

13 24

CPM1A-40CDR-A CPM1A-20EDR
1 8

1 8
9 16

Unit CPU : Unit Ekspansi :


Input no. 8 : Input no. 6 :
Input no. 15 : Output no. 4 :
Output no. 5 :
Output no. 11 :
APLIKASI PINTU GARASI

DESAIN
INSTALASI HARDWARE
PLC?
APLIKASI KONTROL PENGEPAKAN
Diketahui komponen yang digunakan pada kontrol pengepakan sbb :
 1 Tombol Start
 1 Tombol Stop
 2 Motor Konveyor (Box & Buah Apel)
 1 Sensor Box
 1 Sensor Buah

DESAIN
INSTALASI HARDWARE PLC?
SISTEM KONTROL KONVEYOR

TUGAS
Rancanglah instalasi hardware PLC untuk proses kontrol motor konveyor
maju – mundur dengan 2 tombol manual. Perhatikan gambar diatas!
