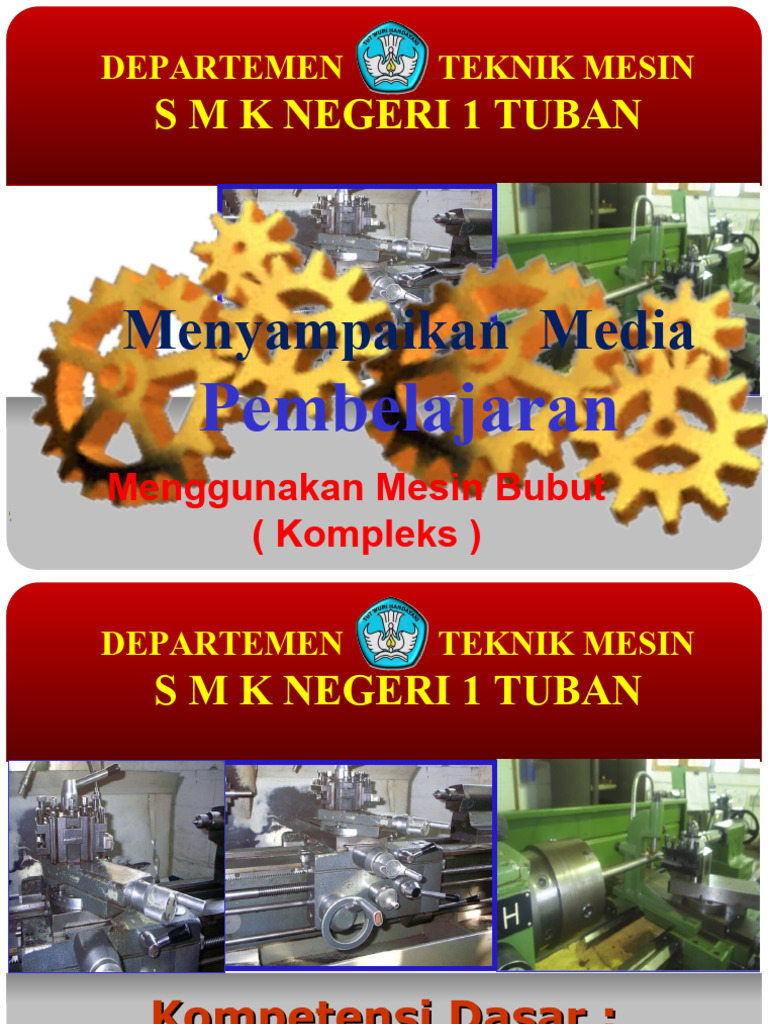

DEPARTEMEN TEKNIK MESIN

S M K NEGERI 1 TUBAN

Menyampaikan Media
Pembelajaran
Menggunakan Mesin Bubut
( Kompleks )
DEPARTEMEN TEKNIK MESIN
S M K NEGERI 1 TUBAN

Kompetensi Dasar :
Melakukan berbagai macam
pembubutan
 KEGIATAN BELAJAR 4

Tujuan Pembelajaran

Setelah mempelajari Kopetensi Dasar ini,

diharapkan siswa dapat
Melakukan pembubutan eksentrik
 PEMBUBUTAN EKSENTRIK

Ada 2 cara Pembubutan Eksentrik

1. Dengan Plat pembawa dan Pembawa
Persiapan kerja
- Tentukan putaran mesin
- Persiapkan pahat kasar, muka, dan pahat finishing
- Kotak kunci (tool box)
- Pemasangan benda kerja
- Pemasangan dan penyetelan pahat bubut.
SETTING KELURUSAN SUMBU

Setting senter
sumbu utama

Setting kelurusan dua senter

 PEMASANGAN BENDA KERJA

Plat Pembawa
Pembawa

Benda Kerja
PEMBUBUTAN EKSENTRIK
PEMBUBUTAN EKSENTRIK
 PEMBUBUTAN EKSENTRIK DENGAN PLAT
PEMBAWA DAN PEMBAWA

Langkah Kerja
- Bubut permukaan benda kerja dengan pahat kasar
mendekati diameter terbesar dan panjang yang
diinginkan.

- Bubut bagian muka benda kerja (dua muka) untuk

menentukan sisi penandaan pergeseran senter.

- Buat pergeseran senternya pada dua sisi penampang

benda kerja
 PEMBUBUTAN EKSENTRIK

Pemberian tanda untuk pergeseran senternya pada

kedua sisi penampangnya
 PEMBUBUTAN EKSENTRIK

Posisi senter A untuk pembubutan pertama ( rata )

 PEMBUBUTAN EKSENTRIK

Posisi senter B untuk pembubutan kedua (eksentrik )

- Pasang benda kerja dengan penjepitan dua senter
- Bubut diameter luar dengan ukuran yang ditentukan
- Ganti penjepitan benda kerja dengan senter yang kedua
- Bubut bagian eksentriknya
- Periksa kebenaran dimensi poros eksentrik dengan Dial indikator
 PEMBUBUTAN EKSENTRIK DENGAN
BATUAN CHUCK RAHANG EMPAT

2. Dengan Chuck rahang empat

(independent chuck)

Persiapan kerja,
- Tentukan putaran mesin
- Persiapkan pahat kasar, muka, dan pahat finishing
- Kotak kunci (tool box)
- Pemasangan benda kerja,gunakan Dial untuk menge
- tahui jarak sumbu ( A- B )
- Pemasangan dan penyetelan pahat bubut.
 PEMBUBUTAN EKSENTRIK

Chuck rahang empat dan pemasangan benda kerja

 PEMBUBUTAN EKSENTRIK

Langkah Kerja
- Bubut permukaan benda kerja dengan pahat kasar
mendekati diameter terbesar dan panjang yang
diinginkan.
- Bubut bagian muka benda kerja (dua muka) untuk
menentukan sisi penandaan pergeseran senter.
- Buat pergeseran senternya pada satu sisi penampang
benda kerja
- Tempatkan benda kerja pada chuck empat, atur sesuai
posisi senter utama
- Cek kelurusan pemasangan benda kerja dengan Dial
- Bubut benda kerja sesuai dimensi yang diinginkan
 PEMBUBUTAN EKSENTRIK

- Atur benda kerja dengan merubah posisi penjepitan

sesuai sumbu eksentriknya, gunakan Dial indikator
untuk membantu pergeserannya.
- Bubut bagian eksentriknya
 PEMBUBUTAN EKSENTRIK

-Periksa kebenaran dimensi poros eksentrik yang dibuat

dengan alat ukur
 Tes Formatif

1. Jelaskan dan sebutkan urutan persiapan kerja

Dan langkah kerja yang harus dilakukan saat
membubut eksentrik dengan mengunakan plat
Cekam raham empat

2. Sebutkan pula alat ukur yang harus disiapkan

 TUGAS

Tes Formatif
Bubut Eksentrik

Kerjakan pada mesin

bubut yang tersedia,
sesuai dengan dimensi,
bentuk dan ketentuan
gambar kerjanya.
toleransi umum ± 0.05
 Departemen Teknik Mesin
S M K Negeri 1 Tuban
DAFTAR PUSTAKA

Hercus PF, 1980, Text book of turning, F.W. Hercus

PTY. Limited, Thebarton South Australia

Lascoe N P, 1973, Machine shop operation and setup.

American Technical Publisher, Inc. Ilionis

PMS, 1978, Teknik Bengkel 2. PMS Bandung

Taufiq Rochim, Proses Pemesinan. HEDSP, Bandung

Sumariyanto. 2007. Bubut Dasar. Malang: PPPPGT
Malang
