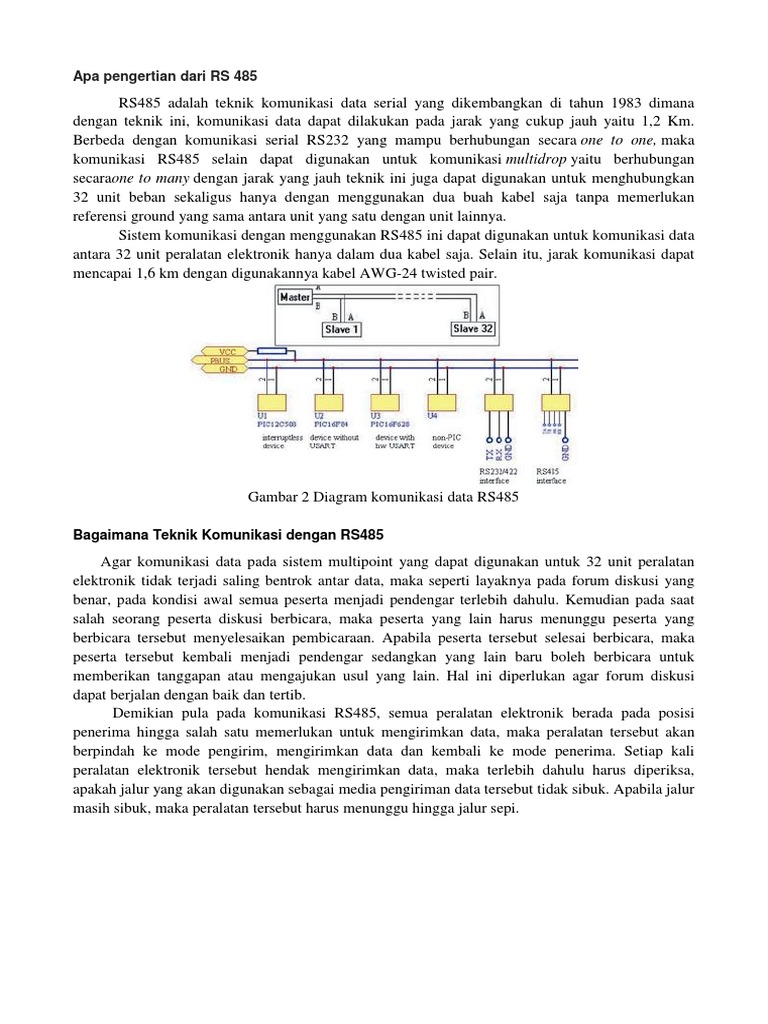

Apa pengertian dari RS 485

RS485 adalah teknik komunikasi data serial yang dikembangkan di tahun 1983 dimana
dengan teknik ini, komunikasi data dapat dilakukan pada jarak yang cukup jauh yaitu 1,2 Km.
Berbeda dengan komunikasi serial RS232 yang mampu berhubungan secara one to one, maka
komunikasi RS485 selain dapat digunakan untuk komunikasi multidrop yaitu berhubungan
secaraone to many dengan jarak yang jauh teknik ini juga dapat digunakan untuk menghubungkan
32 unit beban sekaligus hanya dengan menggunakan dua buah kabel saja tanpa memerlukan
referensi ground yang sama antara unit yang satu dengan unit lainnya.
Sistem komunikasi dengan menggunakan RS485 ini dapat digunakan untuk komunikasi data
antara 32 unit peralatan elektronik hanya dalam dua kabel saja. Selain itu, jarak komunikasi dapat
mencapai 1,6 km dengan digunakannya kabel AWG-24 twisted pair.

Gambar 2 Diagram komunikasi data RS485

Bagaimana Teknik Komunikasi dengan RS485

Agar komunikasi data pada sistem multipoint yang dapat digunakan untuk 32 unit peralatan
elektronik tidak terjadi saling bentrok antar data, maka seperti layaknya pada forum diskusi yang
benar, pada kondisi awal semua peserta menjadi pendengar terlebih dahulu. Kemudian pada saat
salah seorang peserta diskusi berbicara, maka peserta yang lain harus menunggu peserta yang
berbicara tersebut menyelesaikan pembicaraan. Apabila peserta tersebut selesai berbicara, maka
peserta tersebut kembali menjadi pendengar sedangkan yang lain baru boleh berbicara untuk
memberikan tanggapan atau mengajukan usul yang lain. Hal ini diperlukan agar forum diskusi
dapat berjalan dengan baik dan tertib.
Demikian pula pada komunikasi RS485, semua peralatan elektronik berada pada posisi
penerima hingga salah satu memerlukan untuk mengirimkan data, maka peralatan tersebut akan
berpindah ke mode pengirim, mengirimkan data dan kembali ke mode penerima. Setiap kali
peralatan elektronik tersebut hendak mengirimkan data, maka terlebih dahulu harus diperiksa,
apakah jalur yang akan digunakan sebagai media pengiriman data tersebut tidak sibuk. Apabila jalur
masih sibuk, maka peralatan tersebut harus menunggu hingga jalur sepi.

Gambar 15 Flowchart Pengiriman Data

Agar data yang dikirimkan hanya sampai ke peralatan elektronik yang dituju, misalkan ke
salah satu Slave, maka terlebih dahulu pengiriman tersebut diawali dengan Slave ID dan dilanjutkan
dengan data yang dikirimkan. Peralatan elektronik-peralatan elektronik yang lain akan menerima
data tersebut, namun bila data yang diterima tidak mempunyai ID yang sama dengan Slave ID yang
dikirimkan, maka peralatan tersebut harus menolak atau mengabaikan data tersebut.

Gambar 16 Flowchart Penerimaan Data

Namun bila Slave ID yang dikirimkan sesuai dengan ID dari peralatan elektronik yang menerima,
maka data selanjutnya akan diambil untuk diproses lebih lanjut.
Bagaimana cara menghubungkan instrument dalam jaringan RS 485

Untuk menghubungkan instrumen pada jaringan RS485, harus menggunakan kabel khusus yang di
disain untuk komunikasi RS485 sebagai contoh: Screened twisted pair cable, impedansi
120ohm,kapasitansi tidak lebih dari 18pf/ft. Spesifikasi kabel tersebut diperlukan bila ingin
mendapatkan jarak yang optimal yaitu sampai dengan 1,2km. Bila hanya untuk percobaan dengan

jarak pendek dibawah 10meter, bisa digunakan kabe lapasaja. Semua koneksi sisi A harus
digabungkan bersama dengan sebuah konduktor dari twisted pair cable, dan semua koneksi sisi B
juga harus digabungkan menjadi satu dengan menggunakan satu konduktor yang lain dari twisted
pair cable tersebut. Dan yang paling pentinguntukmenghindari noise, EMI (Electro Magnetic
Interference) dan surge, cable screen (serabutluarkabel) harusdihubungkanke terminal Gnd.
Sebagaicontohjeniskabel yang bisadigunakanadalah Belden 9841 (Single pair) atau 9842 (Two pair)
dengankarakteristikimpedansisebesar
120ohm.Kabeltersebutsangatdirekomendasikan.Karenakoneksi RS485 bersifat multi-drop (partyline) makapadaujungkoneksiinstrumenpadajaringakmodbusharusditerminasidengan resistor sebesar
120ohm seperempat watt atau yang lebihbesar.Termination resistor biasanyasudahdisediakandan
switchable bilaandamembeli unit instrument pabrikan.Untukpemilihanjumlah pair
padakabelharusdisesuaikandengankebutuhan, misalandainginmenggabungkancatudaya DC24Volt
padasatukabeldengankomunikasi data, makaandabisamenggunakan Belden 9842 (Two pair)
danjikadalamsatukabelhanyadiperuntukkanuntukkomunikasi data, andabisamenggunakan Belden
9841 (Single pair).

Dalamjaringan RS485 tidakbolehadalebihdariduakabel yang terhubungdalamsatu

terminal.Konfigurasi yang harusdigunakanadalah Daisy Chain atau straight line
ataujaringansatuarahantara master dan slave-nya. Konfigurasi Star ataujaringandengan Stubs
(Tees)
ataupercabangantidakdirekomendasikankarenabisamengakibatkansistemtidakberjalansesuaiharapan
(terjadikorupsi data).

Apa sajakah macam kabel yang direkomendasikan untuk koneksi RS 485

Macam macamkabel yang direkomendasikanuntuk RS 485 adalahsebagaiberikut :

1. Belden 9841 (Single twisted pair cable) denganbeldfoildan braid shiled, impedansi 120 ohms,
kapasitansi 12pf/ft, 24AWG, arusmaksimal 2,1A/conductor @25 Celsius.
2. Belden 9842 (Double twisted pair cable) denganbeldfoildan braid shield, impedansi 120ohms,
kapasitansi 12pf/ft, 24AWG, arusmaksimal 2,1A/conductor @25 Celsius.

3. Belden 89842 (Double twisted pair cable) dengan Plenum rated (Cable untukdipasang di plenum
space). denganbeldfoildan braid shield, impedansi 120ohms, kapasitansi 12pf/ft, 24AWG,
arusmaksimal 2,1A/conductor @25 Celsius.
Kelebihan dan kekurangan

Berikut ini beberapa kelebihan dan kekurangan menggunakan komunikasi serial RS485.
Kelebihan
Kekurangan
Antarmuka yang popular, sehingga banyak
Lebih cocok untuk komunikasi sistem ke
piranti yang telah mendukung komunikasi sistem, dari pada chip ke chip atau chip ke
serial RS485.
sensor.
Dapat mencapai jarak sangat jauh hingga 1000
Penambahan biaya untuk chip sistem
feet
transceiver
dan
kabel twisted
Tahan terhadap noise dan perbedaan tegangan pair denganterminating resistors.
Di
implementasikan
pada hardware dansoftware
Mudah di implementasikan
Banyak digunakan pada industri otomatisasi
Kecepatan tinggi hingga 115200 baud rate.
Kelebihan RS485 dibandingkan RS232

Bisa menghubungkan 1 master dengan 32 slave.

Kecepatan data bisa sampai 1 mbps
Maksimal panjang kabel data 1200 meter.

menggunakan metoda master-slave
