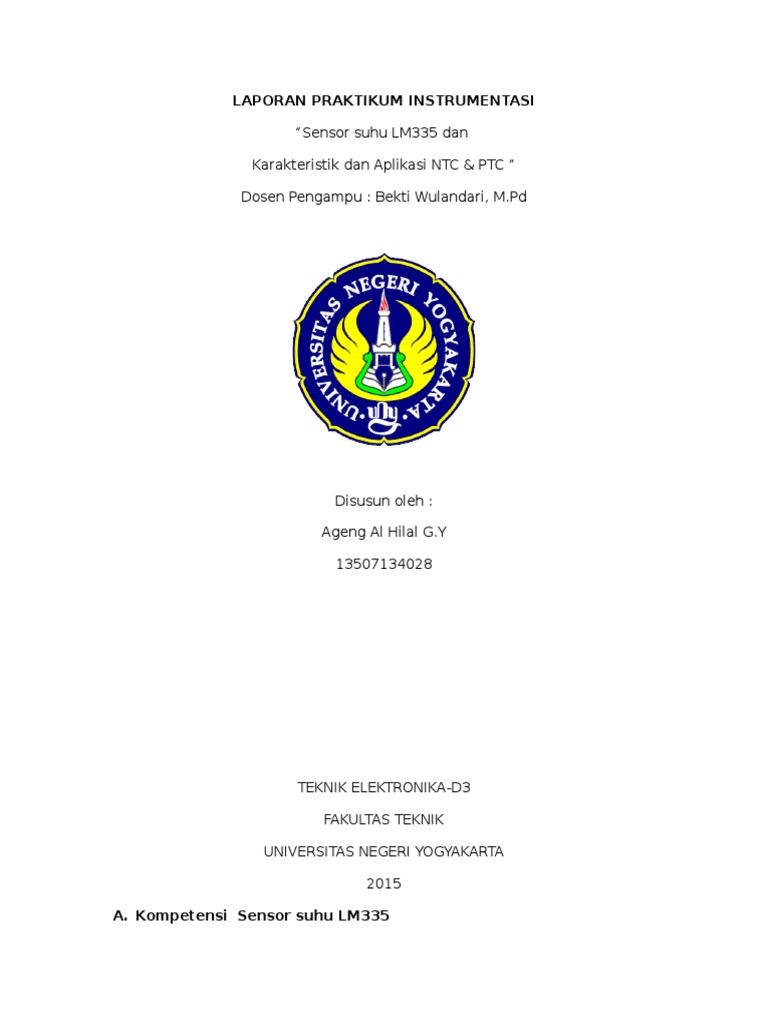

LAPORAN PRAKTIKUM INSTRUMENTASI
Sensor suhu LM335 dan
Karakteristik dan Aplikasi NTC & PTC
Dosen Pengampu : Bekti Wulandari, M.Pd
Disusun oleh :
Ageng Al Hilal G.Y
13507134028
TEKNIK ELEKTRONIKA-D3
FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
2015
A. Kompetensi Sensor suhu LM335
Menjelaskan karakteristik dan kalibrasi rangkaian sensor suhu LM35
B. Kompetensi Karakteristik & Aplikasi PTC, NTC
1. Menggambarkan kurva karakteristik PTC & NTC
2. Mengaplikasikan PTC & NTC sebagai konsep thermometer elektronik
C. Sub Kompetensi Sensor suhu LM335
1. Menggambarkan kurva karakteristik sensor suhu IC LM335 antara
sensor suhu terhadap tegangan output
2. Mengkalibrasi sensor suhu LM 335 pada dua titik (terendah dan
tertinggi)
D. Dasar Teori Sensor suhu LM335
Deskripsi umum
Keluarga sensor suhu IC seri LM 135 adalah sensor suhu yang presisi, dan
mudah dikalibrasi. Sensor suhu LM135 dioperasikan seolah sebagai diode
zener 2-terminal yang mempunyai breakdown voltage yang berbanding lurus
dengan suhu absolute pada +10mV/K. mempunyai impedansi dinamik
kurang dari 1ohm. Bekerja pada arus dengan range 400 A to 5 mA. Bila
dikalibrasikan pada suhu 25C LM135 memberikan error kurang dari 1C pada
range suhu lebih dari 100C. mempunyai karakteristik transfer suhu ke
tegangan output yang linier.
Aplikasi LM135 adalah hamper semua jenis sensor suhu dengan suu
pengideraan antara suh -55C to +150C. dengan nilai impedasi yang rendah
dan linier tegangan output dapat dipasangkan pada interface penampil
output (readout) atau rangkaian control dengan sangat mudah.jenis sensor
suhu LM235 beroprasi pada lebih dari rentang suhu -40C sampai +100C.
kemasan LM135/LM235 memekai kemasan transistor hermetic TO-46,
sedangkan kemasan LM335 memakai kemasan plastic TO-92.
Kalibrasi sensor suhu LM135
Untuk melakukan kalibrasi sensor suhu keluarga LM135 dapat dilakukan
dengan cara yang mudah, dengan ketelitian yang tinggi seperti terlihat pada
gambar.2. 0K dapat dikalibrasikan pada nilai tegangan output sebesar 0Volt,
bertepatan pada suhu -273,15C. untuk memperoleh tegangan output pada
suhu tertentu maka dapat diperoleh dari persamaan sebagai berikut :
Vo ( T ) =Vo ( ) x
( 10KmV )T
Dimana T adalah suhu yang tidak diketahui satuan K. To adalah suhu awal
yang dinyatakan dalam 0K. tegangan output dikalibrasikan pada 10m/K.
E. Alat dan bahan sensor suhu LM135
1. Probe sensor suhu LM-335
2. Tank pemanas air
3. Resistor 4K7, 10Kohm pot, 470ohm dan 5K pot
4. Catu daya
5. Thermometer gelas
6. Multimeter YX-360 TR
F. Alat dan Bahan Karakteristik & Aplikasi NTC, PTC
1. Catu daya
2. Sensor PTC dan NTC
3. Thermometer
4. Lampu (indicator pemanas)
5. Multimeter
6. Galvanometer
7. Kawat penghubung
8. Resistor
G. Keselamatan Kerja
1. Multimeter dalam pengukuran , posisi saklar fungsi harus sesuai
dengan besaran yang diukur, tegangan DC atau tegangan AC, arus DC,
tahanan dan fungsi lainnya.
2. Pemilihan nilai batas ukur teganganan dan arus jangan melebihi nilai
yang diukur.
3. Perhatikan polaritas colok alat ukur, jangan terbalik.
4. Pahami betul titik titik sambung breadboard
5. Pahami betul nomor-nomor kaki pada Integrated Circuit (IC) yang
digunakan.
H. Langkah kerja sensor suhu LM-335
Percobaan I
1. Siapkan rangkaian seperti pada gambar .3. ambilah modul sensor IC
2. Siapkan catu daya, gunakan tegangan sumber +5V. siapkan voltmeter
dengan impedansi input yang tinggi.
3. Atur suhu air dalam tangki dengan kenaikan suhu yang teratur. Tunggu
setiap perubahan harga suhu kira-kira selama 60 detik dengan
mengaduk air. Isikan data amatan pada tabel 1.
4. Buatlah karakteristik sensor suhu IC LM 335 antara suhu (C) sebagai
sumbu datar dan tegangan output (mV) sebagai sumbu tegak.
I. Langkah kerja Karakteristik & Aplikasi NTC, PTC
1. Siapkan rangkaian percobaan karakteristik PTC & NTC seperti pada
gambar rangkaian berikut :
2. Siapkan catu daya DC berikanlah tegangan sumber Vin = 5Volt
3. Dengan sensor PTC pada udara bebas, lakukan penyeimbangan lengan
jembatan dengan mengukur Rdekade. Bila arus Galvanometer = nol,
maka catatlah berapa nlai Rdekadenya. Berapakah nilah tahanan PTC ?
catat berapa suhu udara.
4. Panaskan PTC dengan lampu
5. Ketika suhu PTC naik, lakukan pengukuran berapa nilai Rptc dan
tegangan outputnya. Pengukuran dilakukan setiap kenaikan suhu
10/20 derajat.
6. Catat hasilnya ke dalam tabel pengamatan
7. Gambarkan kurva hubungan antara suhun dengan tegangan output
8. Selesai, kembalikan semua alat dan bahan dengan tertib.
J. Bahan Diskusi sensor suhu LM335
1. Bagaimana hubungan antara kenaikan suhu pada sensor suhu
terhadap tegangan output.
2. Berapakan sensitivitas sensor suhu LM 335 ?
3. Pikirkan aplikasi sensor suhu LM 335 dalam aplikasi system
instrumentasi dan uraikan dalam laporan praktikum yang anda buat.
K. Bahan Diskusi Karakteristik & Aplikasi PTC, NTC
1. Dari gambar kurva percobaan , apakah hubungan antara suhu dan
tahanan PTC & NTC linier ?
2. Apakah kurva hubungan antara suhu dengan tegangan output adalah
linier ?
L. Jawaban Diskusi
Sensor suhu LM335
1. hubungan antara kenaikan suhu pada sensor suhu terhadap
tegangan output tidak linier
2. sensitivitas sensor suhu LM 335 : 80C
3. contoh aplikasinya pengatur suhu ruangan, sehingga dengan
aplikasi tersebut kita bisa lebih mudah mengatur suhu ruangan
yang kita inginkan.
Karakteristik & Aplikasi PTC, NTC
1. Ya, hubungan antara suhu dan tahanan PTC & NTC linier karena
pada PTC semakin besar suhunya maka tahanannya semakin
tinggi & pada NTC semakin besar suhunya maka tahanannya
semakin rendah
2. hubungan antara suhu dengan tegangan output tidak ada
perubahan
M. Gambar Grafik
Sensor suhu LM 335
1400
1200
1000
800
600
400
200
0
Vout
PTC ()
28
38
48
58
68
78
88
Suhu
Grafik Tabel 2. Karakteristik thermometer elektronik dengan sensor NTC
400
350
300
250
200
150
Vout
100
NTC ()
50
0
28
38
48
58
68
78
88
Suhu
Data Pengamatan :
Tabel 1. Karakteristik suhu vs tahanan PTC
Suhu
Vo
PTC(
)
28
14.9
15
38
15
20
48
15
22
58
15
50
68
15
260
78
15
700
88
15
1200
Tabel 2. Karakteristik thermometer elektronik dengan sensor NTC
Suhu
Vo
NTC(
)
28
15
380
38
15
340
48
15
320
58
15
310
68
15
300
78
15
280
88
15
250
Hubungan tegangan input vs arus beban
Suhu awal = 250 C
Suhu akhir =850C
Suhu
Vo
25
3,2
30
3,2
35
3,22
40
3,25
45
3,25
50
3,3
55
3,32
60
3,42
65
3,5
70
3,5
75
3,5
85
3,5
N. Kesimpulan
1. LM335 adalah salah satu sensor pengatur suhu yang mengubah besaran
suhu menjadi besaran listrik & mempunyai bentuk fisik seperti transistor
yang mempunyai 3 buah kaki yaitu anoda katoda dan adjust.
2. Aplikasi LM335 contohnya digunakan untuk pengatur suhu ruangan
3. NTC (Negative Temperature Coeffisient) adalah resistor yang nilai
resistansinya dapat berubah-ubah sesuai dengan perubahan temperatur
terhadapnya. Jika temperaturnya makin tinggi maka nilai resistansinya
kecil dan sebaliknya bila temperaturnya makin rendah maka nilai
resistansinya semakin besar.
4. PTC (Positive Temperature Coeffisient) adalah resistor yang nilai
resistansinya dapat berubah-ubah sesuai dengan temperatur
terhadapnya. Jika temperaturnya makin tinggi maka nilai resistansinya
semakin besar sedangkan bila temperaturnya makin rendah maka nilai
resistansinya pun semakin kecil
