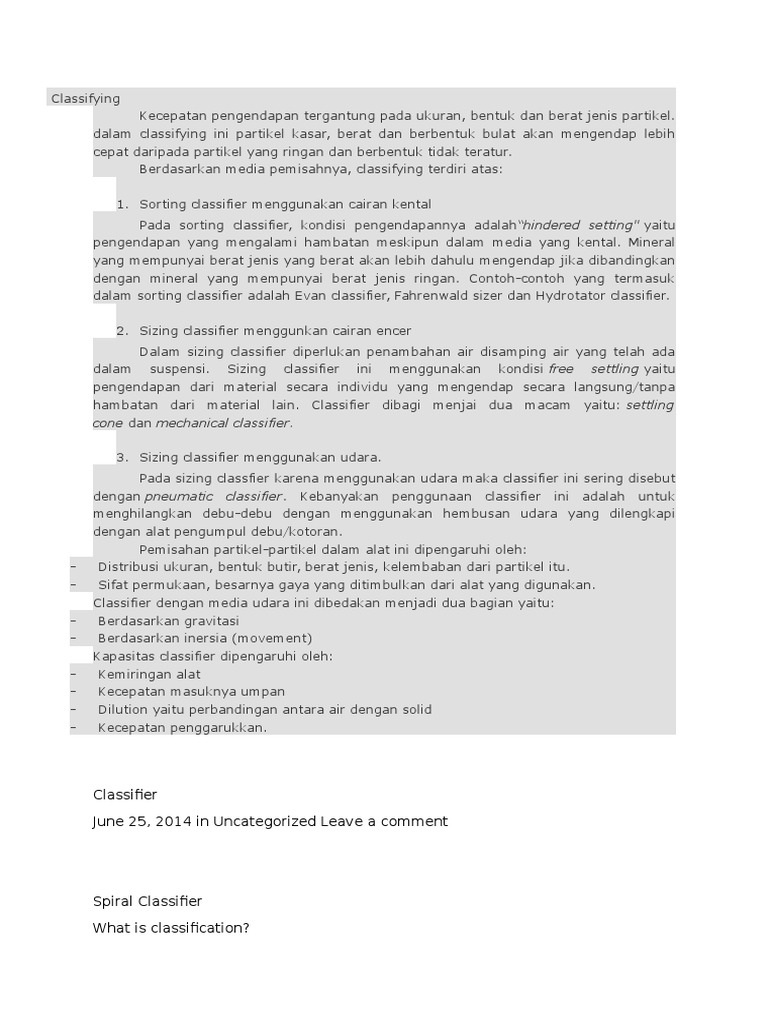

Classifying

Kecepatan pengendapan tergantung pada ukuran, bentuk dan berat jenis partikel.
dalam classifying ini partikel kasar, berat dan berbentuk bulat akan mengendap lebih
cepat daripada partikel yang ringan dan berbentuk tidak teratur.
Berdasarkan media pemisahnya, classifying terdiri atas:
1. Sorting classifier menggunakan cairan kental
Pada sorting classifier, kondisi pengendapannya adalahhindered setting yaitu
pengendapan yang mengalami hambatan meskipun dalam media yang kental. Mineral
yang mempunyai berat jenis yang berat akan lebih dahulu mengendap jika dibandingkan
dengan mineral yang mempunyai berat jenis ringan. Contoh-contoh yang termasuk
dalam sorting classifier adalah Evan classifier, Fahrenwald sizer dan Hydrotator classifier.
2. Sizing classifier menggunkan cairan encer
Dalam sizing classifier diperlukan penambahan air disamping air yang telah ada
dalam suspensi. Sizing classifier ini menggunakan kondisi free settling yaitu
pengendapan dari material secara individu yang mengendap secara langsung/tanpa
hambatan dari material lain. Classifier dibagi menjai dua macam yaitu: settling
cone dan mechanical classifier.
3. Sizing classifier menggunakan udara.

Pada sizing classfier karena menggunakan udara maka classifier ini sering disebut
dengan pneumatic classifier. Kebanyakan penggunaan classifier ini adalah untuk
menghilangkan debu-debu dengan menggunakan hembusan udara yang dilengkapi
dengan alat pengumpul debu/kotoran.
Pemisahan partikel-partikel dalam alat ini dipengaruhi oleh:
Distribusi ukuran, bentuk butir, berat jenis, kelembaban dari partikel itu.
Sifat permukaan, besarnya gaya yang ditimbulkan dari alat yang digunakan.
Classifier dengan media udara ini dibedakan menjadi dua bagian yaitu:
Berdasarkan gravitasi
Berdasarkan inersia (movement)
Kapasitas classifier dipengaruhi oleh:
Kemiringan alat
Kecepatan masuknya umpan
Dilution yaitu perbandingan antara air dengan solid
Kecepatan penggarukkan.

Classifier
June 25, 2014 in Uncategorized Leave a comment

Spiral Classifier
What is classification?

Classification is a method of separating mixtures of minerals into two or more

products on the basis of the velocity with which the grains fall through a fluid
medium. In mineral processing, the fluid medium is usually water, and wet
classification is generally applied to mineral particles which are considered too
fine to be sorted efficiently by screening.
How classification works?
When a solid particle falls freely in a vacuum, it is subject to constant
acceleration and its velocity increases indefinitely, being independent of size and
density. Thus a lump of lead and a feather fall at exactly the same rate. In a
viscous medium, such as air or water, there is resistance to this movement and
the value increases with velocity. When equilibrium is attained between the
gravitational and fluid resistances forces, the body reaches its terminal velocity
and thereafter falls at a uniform rate.
The nature of the resistance depends on the velocity of the descent. At low
velocities motion is smooth because the layer of fluid in contact with the body
moves with it, while the fluid a short distance away is motionless. Between these
two positions is a zone of intense shear in the fluid all around the descending
particle. Effectively all resistance to motion is due to the shear forces or viscosity
of the fluid and is hence called viscous resistance. At high velocities the main
resistance is due to the displacement of fluid by the body, and viscous resistance
is relatively small; this is known as turbulent resistance. Whether viscous or
turbulent resistance predominates, the acceleration of particles in a fluid rapidly
decreases and the terminal velocity is quickly reached.
Classifiers consist essentially of a sorting column in which a fluid is rising at a
uniform rate. Particles introduced into the sorting column either sink or rise
according to whether their terminal velocities are greater or lesser than the
upward velocity of the fluid. The sorting column therefore separates the feed into
two products an overflow consisting of particles with terminal velocities lesser
than the velocity of the fluid and an underflow or spigot product of particles with
terminal velocities greater than the rising velocity.
What are the types of classifiers?
There are many different types of classifiers which can be broadly grouped into
two classes depending on the direction of flow of the carrying current.
Horizontal current classifiers such as mechanical classifiers are essentially of the
free-settling type and accentuate the sizing function.
Vertical current or hydraulic classifiers are usually hindered-settling types and so
increase the effect of density on the separation.
What is free settling?
Free settling refers to the sinking of particles in a volume of fluid which is large
with respect to the total volume of particles, hence particle crowding is
negligible. For well-dispersed ore pulps, free settling predominates when the
percentage of solids by weight is less than about 15%.
The free-settling ratio is larger for coarse particles than for fine particles. This
means that the density difference between the particles has a more pronounced

effect on classification at coarser size ranges. This is important where gravity

concentration is being utilised.
What is hindered settling?
As the proportion of solids in the pulp increases, the effect of particle crowding
becomes more apparent and the falling rate of the particles begins to decrease.
The system begins to behave as a heavy liquid whose density is that of the pulp
rather than that of the carrier liquid. This condition is called hindered-settling.
Because of the high density and viscosity of the slurry through which a particle
must fall in a separation by hindered settling, the resistance to fall is mainly due
to the turbulence created. Hindered-settling reduces the effect of size, while
increasing the effect of density on classification.
What are Hydraulic classifiers and how they work?
These are vertical current classifiers and are usually hindered settling type.
These classifiers use water additional to that of the feed pulp. Water is
introduced so that its direction of flow opposes that of the settling particles. They
normally consist of a series of sorting columns through each of which a vertical
current of water is rising and particles are settling out. The rising currents are
graded from a relatively high velocity in the first sorting column, to a relatively
low velocity in the last, so that a series of spigot products can be obtained, with
the coarser, denser particles in the first spigot and the fines in the latter spigots.
Very fine slimes overflow the final sorting column of the classifier. The size of
each successive vessel is increased, partly because the amount of liquid to be
handled includes all the water used for classifying in the previous vessels and
partly because it is desired to reduce, in stages, the surface velocity of the fluid
flowing from one vessel to the next. The greatest use for hydraulic classifiers in
the mineral industry is for sorting the feed to certain gravity concentration
processes so that the size effect can be suppressed and the density effect is
enhanced.
What are horizontal current classifiers and how they work?
These are free settling type classifiers and there are different varieties. Some are
discussed below:
Settling cones These are the simplest form of classifier, in which there is little
attempt to do more than separate the solids from the liquid, i.e. they are
sometimes used as dewatering units in small-scale operations. They are often
used in the aggregate industry to de-slime coarse sands products.
Mechanical classifiers Several forms of classifier exist in which the material of
lower settling velocity is carried away in a liquid overflow, and the material of
higher settling velocity is deposited on the bottom of the equipment and is
dragged upwards against the flow of liquid by some mechanical means. The pulp
feed is introduced into the inclined trough and forms a settling pool in which
particles of high falling velocity quickly fall to the bottom of the trough. The
settled sands are conveyed up the inclined trough by some mechanical means.
The rake classifier It is a mechanical classifier utilising rakes. The rakes are
actuated by an eccentric motion to dip into the settled material and move it up
the incline for a short distance. The rakes are then withdrawn, and return to the

starting-point, where the cycle is repeated; the settled material is thus slowly
moved up the incline to the discharge. In the duplex type one set of rakes is
moving up, while the other set returns.
Spiral classifiers This classifier uses a continuously revolving spiral to move the
sands up the slope. They can be operated at steeper slopes than the rake
classifier, in which the sands tend to slip back when the rakes are removed.
Steeper slopes aid the drainage of sands, giving a cleaner, drier product.
Agitation in the pool is less than in the rake classifier which is important in
separations of very fine material.

B. Classifying
Kecepatan pengendapan tergantung pada ukuran, bentuk dan
berat jenis partikel. Dalam classifying ini partikel kasar, berat dan berbentuk
bulat akan mengendap lebih cepat daripada partikel yang ringan dan berbentuk
tidak teratur. Ukuran butir yang dapat dipisahkan 20# - 300#.
Kecepatan pengendapan pada classifying menurut hukum stoke :

keterangan :
g = 9,81 m/det2
D = diameter partikel
= densitas solid
= densitas fluida
= viscositas
Berdasarkan media pemisahnya, classifying dibagi menjadi :
1. Sorting Classifier menggunakan cairan kental
Pada sorting classifier, kondisi pengendapannya adalah hindered
settling yaitu pengendapan yang mengalami hambatan, Meskipun dalam media
yang kental mineral yang mempunyai berat jenis yang berat lebih dulu

mengendap bila dibandingkan dengan mineral yang mempunyai berat jenis

ringan.
Pemisahan dicapai atas dasar sorting, yaitu sizing yang
berdasarkan berat jenis dan bentuk. Classifier ini biasanya digunakan untuk
produkta yang relatif kasar.
Contoh-contoh yang termasuk dalam sorting classifier adalah :
a. Evan Classifier
Alat ini terdiri dari sloping launder (pencuci miring) yang
dilengkapi dengan rectangular box yang terbuka dan terletak pada daerah
pencucian BC (lihat gambar 10). Air dimasukkan melalui pipa yang diatur dengan
sebuah klep F. Partikel yang mengendap lebih cepat akan dikeluarkan melalui
pipa spigot G, sedangkan partikel yang pengendapannya lambat (overflow) akan
dikembalikan kedaerah pencucian E. Air yang dimasukkan melalui F lebih dikenal
dengan hydraulic water.
b. Richard Hindered Settling Classifier
Pada alat ini digunakan kolom cylindrical sorting sebagai ganti dari
rectangular boxes dari evan classifier. Sedangkan hydraulic water dimasukkan
melalui bagian bawah kolom cylindrical sorting. Classifier ini merupakan tipe
yang lebih sempurna jika dibandingkan dengan Evan Classifier.
c. Fahrenwald Sizer
Alat ini terdiri dari tangki yang berbentuk trapesium A, dilengkapi
dengan 5 buah rectangular classifying pocket dan cylindrical pocket. Masingmasing rectangular classifying pocket dan cylindrical pocket akan menghasilkan
produkta melalui spigot dimana ukuran butir dari rectanguler pocket yang
pertama sampai ke cylindrical semakin halus.
d. Hydrator Classifier
Pada alat ini hindered settling cone terdapat pada bagian darar dari
classifier suplement, sedangkan free settling cone terdapat pada bagian atas.
Zone-zone ini terjadi akibat adanya peningkatan aliran pada zone bawah
sedangkan pada zone atas tidak terjadi peningkatan kecepatan aliran.
Hydrostator classifier saat ini dilengkapi dengan mesin pengontrol
pulp density dan alat pemisah slime particel dari overflow dan underflow. Alat ini
digunakan untuk pencucian batubara.
2. Sizing Classifier menggunakan cairan encer
Dalam sizing classifier diperlukan penambahan air disamping air
yang telah ada dalam suspensi. Sizing classifier inimenggunakan kondisi free
settling yaitu pengendapan dari material secara individu yang mengendap
secara langsung atau tanpa hambatan dari material lain.
Sizing classifier dibagi menjadi dua macam, yaitu :
a. Settling Cone

Settling cone merupakan conical sheet metal shell dengan puncak

(apex) pada bagian bawah. Umpan dimasukkan pada bagian atas (centre) ke
bagian dalam sebuah cylindrical kecil atau cylindriconical shell, yang berfungsi
untuk mencegah lewatnya umpan ke overflow. Debit air yang masuk lebih besar
daripada debit air yang keluar. Untuk mengatur pengeluaran underflow
digunakan semacam pelampung.
Contohnya Allen Automatic Classifier. Pada alat inipemasukan dan
pengeluaran diatur secara otomatis karena mempunyai bagian yang bergerak
atau pelampung (float) F, yang ditempatkan didalam cylindriconical shell yang
mengelilingi feed shell A dan juga baffle B yang bekerja berlawanan dan
mengakibatkan spigot J akan tertutup. Tetapi apabila level dari sedimen E telah
dicapai maka untuk mencegah lolosnya pulp dari feed shell ke dalam classifier
atau jika di situ ada suspensi yang telah mencapai batas maka pelampung akan
naik dan spigot akan terbuka, spigot akan tertutup lagi jika batas sedimen dan
densitas menjadi rendah. Pengaturan densitas dari spigot produk dilakukan
dengan cara mengatur posisi pemberat K. Agar lebih jelas maka dapat dilihat
pada gambar dibawah.

b. Mechanical Classifier
Mekanisme pemisahan pada mechanical classifier menghasilkan
empat zone, yaitu :
- Zone A, merupakan zone yang pertamakali terbentuk dan lapisan ini
merupakan lapisan yang tidak aktif yang berfungsi untuk melindungi lapisan
dasar dari alat.
- Zone B, Merupakan zone bergerak, material-material yang ada
mengalami penggarukan dan ukurannya agak kasar yaitu berupa pasir yang
dikeluarkan sebagai underflow
- Zone C, merupakan quick sand yang berupa suspensi antara air dan solid
yang berbeda dalam keadaan agitasi dan mempunyai daya apung sehingga
seolah-olah merupakan suspensi yang mempunyai densitas yang sama. Zone ini
mempunyai volume tetap. Apabila ada partikel baru yang masuk dalam zone ini
yang mempunyai ukuran dan densitas yang sama maka partikel tersebut akan
mendesak partikel yang ada dalam zone C untuk mengendap, sehingga partikelpartikel dalam zone ini akan tetap.
- Zone D, merupaka zone yang selalu bergerak dengan arah horisontal.
Hal ini disebabkan karena adanya aliran media dan partikel ke arah tepi overflow
discharge yang mengalirkan partikel halus.
Faktor-faktor yang mempengaruhi pemisahan :

- Kemiringan Classifier (slope)

Untuk pemisahan yang kasar biasanya slope dibuat antara 2,5 3,5
inchi per feet, sedangkan yang lebih halus sekitar 1,5 -2,5 inchi per feet. Juka
slope besar maka memberikan kesempatan pada partikel menjadi overflow lebih

besar. Tetapi kemungkinan material yang telah digaruk kembali jatuh

(mengendap) sehingga classifier akan menghasilkan produkta yang bersih.
- Feed Rate
Ditentukan oleh kapasitas overflow dan overflow tergantung pada
penjang dari bibir overflow yang memberi kesempatan pada material untuk
keluar sebagai overflow.
Mechanical classifier dibedakan menjadi beberapa macam, yaitu :
i. Rake Classifier
Contoh alat ini adalah :
- Dorr Rake Classifier
Alat ini terdiri dari tangki yang biasanya terbuat dari besi, beton
kayu maupun metal lainnya dan settling box yang berbentuk segiempat. Bagian
atas (sand discharge end) terbuka sedangkan bagian bawah (slime overflow end)
tertutup oleh tail board dan bibir overflow. Rake yang digunakan satu, dua
maupun tiga buah. Rake ini degerakkan oleh head motion yang terletak pada
sand discharge end. Gerakan yang dihasilkan diteruskan pada sebuah sistem
dari heavy gear, pinion, crank dan exentric. Gerakan menggaruk (raking) yang
diberikan oleh head motion akan disalurkan pada bidang datar vertikal yang
berbentuksegiempat (indicator diagram) dengan bagian sudut atas bundar.
Sesaat sebelum raking stroke dimulai, rake blade diturunkan dan akan
memberikan gerakan maju ke arah depan discharge end classifier. Pada batas
raking stroke maka blade akan naik dan bergerak lagi ke titik semula.
- Dorr Bowl Classifier
Alat ini dilengkapi dengan settling tankyang luas dan berbentuk
silinder dengan bagian atas dan bawah berbentuk flat cone. Dorr BowlClassifier
dengan settling area yang luas digunakan untuk material berukuran sangat halus
dari pada Dorr Rake Classifier. Penyekat overflow yang panjang dan settling tank
yang relatif luas akan mengurangi amplitudo dari gelombang pulp dan akan
menghasilkan ukuran overflow yang lebih tepat. Dorr Rake dan Dorr Bowl
Classifier sangat banyak digunakan.
- Dorr Multizone Classifier
Alat ini menggunakan dua settling cone, hindered settling atau
kecepatan (zone dekat rake) dan free settling atau zone diam yang merupakan
sorting zone pada ruang yang mengelilingi di atas hindered settling zone. Alat ini
cocok untuk material yang relatif kasar dan slope yang diterapkan antara 2 3
inci/feet.
ii. Drag Classifier
Yang termasuk alat ini adalah Esperanza Classifier. Alat ini terdiri
dari sebuah bak miring yang panjang, pada dasar bak ini butiran besar dan berat
akan diendapkan sedangkan butiran yang halus dan ringan akan menjadi
overflow.
iii. Spiral Classifier

Termasuk dalam alat ini adalah Akins Classifier. Peralatan ini

biasanya menggunakan bak yang miring dan mechanical classifier dimana pulp
ditempatkan dan digerakkan dengan sebuah atau lebih spiral ribbon yang
berputar pada suatu poros (shaft).
Spiral ribbon ini bertindak sebagai rake pada Dorr Classifier atau scrapping
flight pada Esperanza Classifier yang berfungsi tidak hanya untuk memindahkan
material yang mengendap tapi juga untuk mengangkat material. Di dalam Akins
Classifier endapan solid dijungkirbalikkan oleh spiral sebelum pengeluaran akhir.
Keuntungan dari Akins Classifier adalah :
- kapasitas tinggi
- volume settling zone besar dan luas
- ongkos pemakaian dan pemeliharaan rendah
- efisien dan mudah penanganannya
Diameter spiral 10 -100 inchi dengan kecepatan putar untuk spiral
berukuran besar adalah 6 rpm dan untuk spiral berukuran kecil yaitu 20 rpm.
Spiral classifier ini dioperasikan dengan kemiringan (slope) 3 4 inchi/feet.

iv. Hardinge Counter Current Classifier

Bentuk alat ini berupa tabung yang didalamnya terdapat pengaduk.
Alat ini diletakkan dalam keadaan sedikit miring agar overflow dapat mengalir
keluar. Pada kedua sisinya terdapat lubang pengeluaran yaitu untuk overflow dan
lainnya untuk underflow.
3. Sizing Classifier menggunakan udara
Pada sizing classifier karena menggunakan udara maka classifier ini
sering disebut dengan pneumatic classifier. Kebanyakan penggunaan classifier
ini adalah untuk menghilangkan debu-debu dengan menggunakan hembusan
udara yang dilengkapi dengan alat pengumpul debu/kotoran.
Pemisahan partikel-partikel pada alat ini dipengaruhi oleh :
- distribusi ukuran, bentuk butir, berat jenis, kelembaban dari partikel
tersebut
- kecepatan pengaliran udara, temperatur, kelembaban, viscositas dar
udara yang dihembuskan
- sifat permukaan, besarnya gaya yang ditimbulkan dari alat yang
digunakan
Classifier dengan media udara ini dibedakan menjadi dua bagian, yaitu :
a. Berdasarkan Gravitasi
Pemisahan yang terjadi pad classifier dengan udara berdasarka gaya
gravitasi ini disebabkan karena adanya perbedaan gaya gravitasi yang
ditimbulkan oleh partikel itu sendiri. Partikel yang berbutir besar akan

mempunyai gaya gravitasi yang besar pula, begitu pula sebaliknya. Selain itu
juga dipengaruhi oleh berat jenis dari partikel tersebut.
Dengan adanay udara yang disemprotkan maka butiran-butiran partikel
yang halus dan kasar akan terpisahkan. Partikel yang halus akan terlempar lebih
jauh dibandingkan partikel kasar.
b. Berdasarkan Inersia (movement)
Pada pemisahan berdasarkan inersia ini, partikel diberi gaya sehingga
material ini akan terdorong atau terlempar.

Kapasitas classifier dipengaruhi oleh :

1. Kemiringan alat
Untuk material kasar slope antara 2,5 3,5 inchi per feet
2. Kecepatan masuknya umpan
3. Dillution
Yaitu perbandingan antara air dengan solid. Jika airnya banyak maka
materialnya agak halus
4. Kecepatan penggarukan
Bila terlalu cepat maka akan menimbulkan agitasi sehingga hasilnya tidak
bersih

Kapasitas classifier dapat dihitung dengan menggunakan rumus :

dimana :
C = kapasitas, ton solid/jam
A = luas penampang melintang, ft2
v = kecepatan, ft/menit
y = volume solid, %
a = konstanta, nilainya = 1,875
= berat jenis solid

Efisiensi classifier sukit ditentukan secara tepat, tapi dapat dihitung

dengan rumus berikut :

dimana :

E = efisiensi
c = prosentase berat material dalam overflow yang lebih kecil dari mesh
of separation
f = prosentase berat material dalam umpan yang lebih kecil dari mesh of
separation
t = prosentase berat material dalam underflow yang lebih kecil dari mesh
of separation
atau dengan rumus lain :

dimana :
E = efisiensi
C = tonase overflow classifier
F = tonase feed classifier
c = prosentase berat material dalam overflow yang lebih kecil dari mesh
of separation
f = prosentase berat material dalam umpan yang lebih kecil dari mesh of
separation

Contoh soal berkaitan dengan kolam pengendapan :

Bijih yang masuk dalam proses pengolahan sebesar 5000 tpd (ton per
day), bila nosbah konsentrasi 10 : 1, serta tailingnya mengandung 20% solid,
hitunglah volume tailing yang masuk ke settling pond (kolam pengendapan).
Berat jenis bijih adalah 3 ton/m3 (dalam tailing). Hitung pula kecepatan terminal
partikel berdiameter 2 micron yang BJ = 2,8 gr/cc. Jika tailing dimasukkan dalam
kolam pengendapan, berapa luas kolam pengendapan.

Jawab :

Nisbah konsentrasi = 10, berarti berat konsentrat = 5000/10 = 500 ton,

berat tailing = 5000-500 = 4500 ton
% solid = 20%, maka berat air dalam tailing = (80/20)x4500 = 18.000 ton
volume tailing keseluruhan = (4500/3)+(18.000/1) = 19.500 m3/hari
Kecepatan pengendapan pada classifying menurut hukum stoke :

dimana :

g = 9,81 m/det2
D = diameter partikel
= densitas solid (2,8 gr/cc)
= densitas fluida
= viscositas (1 centipoise = 0,01), 1000 centipoise = 1 kg/m det

Kecepatan pengendapan tailing :

= 3,92 x 10-4 cm/det
= 3,92 x 104 x 102 m/det
= (3,92 x 106) x (24x60x60) m/hari
= 0,3387 m/hari
Luas kolam yang diperlukan untuk menampung tailing :

Sketsa Alat

Feeder
Macam macam feeder :
1. Apron feeder
Jumlah pemasukan material (kapasitas muatan) dikontrol oleh
peningkatan dan penurunan gerbang (gate) atau dengan merubah kecepatan
feeder.
Gambar:

2. Chain feeders
Chain feeders digunakan untuk memasukkan umpan ke dalam jaw
crusher. Alat ini terdiri dari sebuah bin kecil dengan bagian depan yang terhalang
oleh sebuah heavy chain. Jumlah muatan dikontrol oleh kecepatan chain yang
berbeda-beda.

Classifier
Macam-macam classifier:
1. Akins classifier
Akin classifier merupakan jenis classifier yang memilki kemiringan dimana
proses agitasi pulp di jaga oleh satu atau lebih spiral yang terletak sejajar.
Gambar:

2. Pneumatic classifiers
Pneumatic classifiers menggunakan medium yang memiliki kekentalan
lima puluh hingga seratus kali lebih besar dari air. Settling velocity dari
pneumatic classifier kira-kira 100 kali lebih besar dari water classifier.
Gambar:
