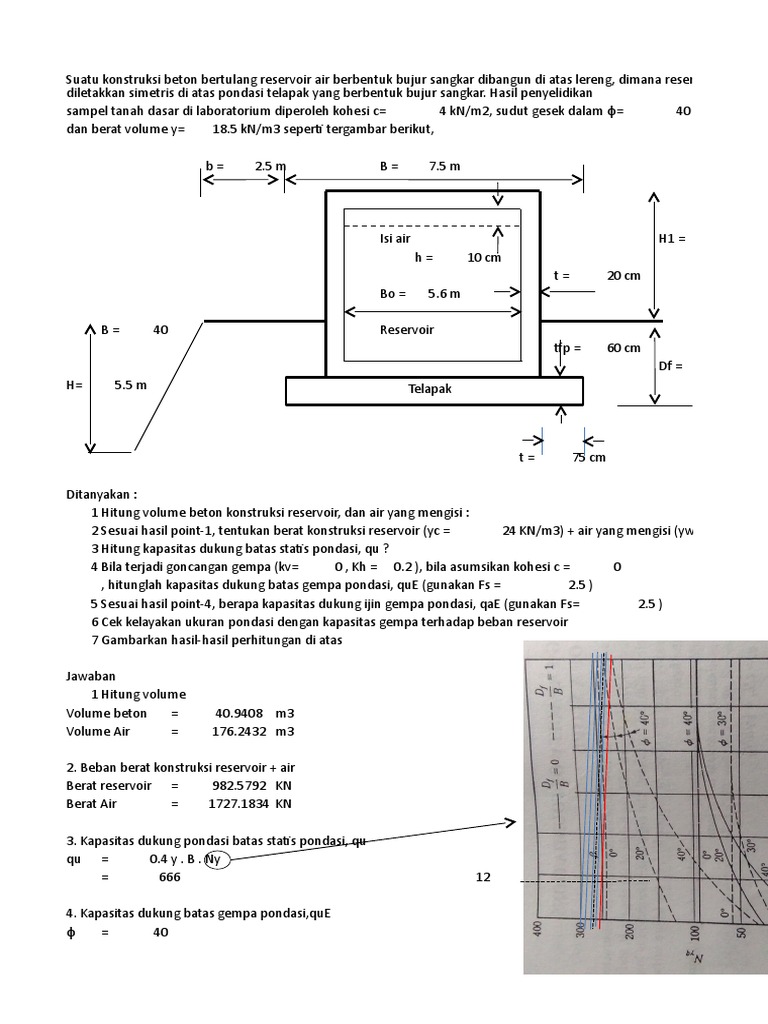

Suatu konstruksi beton bertulang reservoir air berbentuk bujur sangkar dibangun di atas lereng, dimana reservoir

diletakkan simetris di atas pondasi telapak yang berbentuk bujur sangkar. Hasil penyelidikan
sampel tanah dasar di laboratorium diperoleh kohesi c= 4 kN/m2, sudut gesek dalam = 40
dan berat volume y= 18.5 kN/m3 seperti tergambar berikut,

b= 2.5 m B= 7.5 m

Isi air H1 =
h= 10 cm
t= 20 cm
Bo = 5.6 m

B= 40 Reservoir
tfp = 60 cm
Df =
H= 5.5 m Telapak

t= 75 cm

Ditanyakan :
1 Hitung volume beton konstruksi reservoir, dan air yang mengisi :
2 Sesuai hasil point-1, tentukan berat konstruksi reservoir (yc = 24 KN/m3) + air yang mengisi (yw =
3 Hitung kapasitas dukung batas statis pondasi, qu ?
4 Bila terjadi goncangan gempa (kv= 0 , Kh = 0.2 ), bila asumsikan kohesi c = 0
, hitunglah kapasitas dukung batas gempa pondasi, quE (gunakan Fs = 2.5 )
5 Sesuai hasil point-4, berapa kapasitas dukung ijin gempa pondasi, qaE (gunakan Fs= 2.5 )
6 Cek kelayakan ukuran pondasi dengan kapasitas gempa terhadap beban reservoir
7 Gambarkan hasil-hasil perhitungan di atas

Jawaban
1 Hitung volume
Volume beton = 40.9408 m3
Volume Air = 176.2432 m3

2. Beban berat konstruksi reservoir + air

Berat reservoir = 982.5792 KN
Berat Air = 1727.1834 KN

3. Kapasitas dukung pondasi batas statis pondasi, qu

qu = 0.4 y . B . Ny
= 666 12

4. Kapasitas dukung batas gempa pondasi,quE

= 40

N q e tan tan 2 45 o / 2
Nq = 64.195206

N 2 N q 1 tan
Ny = 109.41055

tan = 0.2
N E
= 0.38 NyE = 41.576008
N
N qE
= 0.55 NqE = 35.307364
N q

q uE qN qE 0 , 4 BN E
quE = 3522.3948

5. Kapasitas dukung ijin gempa pondasi, qaE

qaE = 1408.9579

6. Cek kelayakan ukuran pondasi dengan kapasitas

Wreservoir + Wair
qaE
A

48.1735566222 1408.9579
imana reservoir

4.86 m

1.86 m

km
hm
mengisi (yw = 9.8 KN/m3) dam
m
dm
cm
mm
0.33
