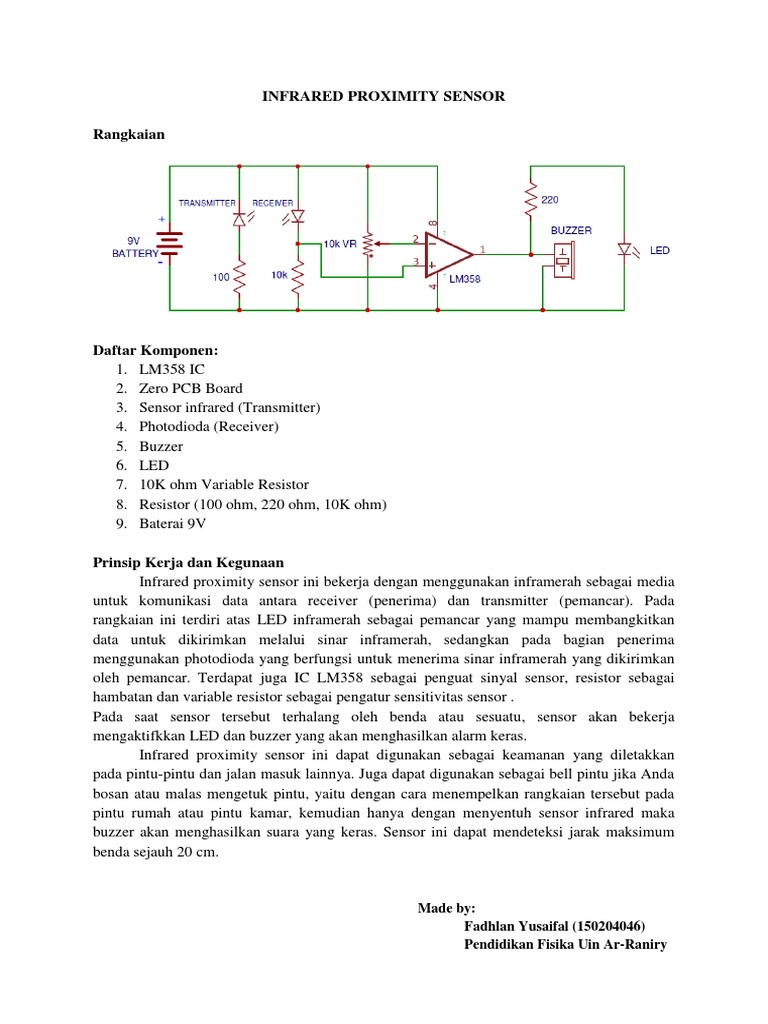

INFRARED PROXIMITY SENSOR

Rangkaian

Daftar Komponen:
1. LM358 IC
2. Zero PCB Board
3. Sensor infrared (Transmitter)
4. Photodioda (Receiver)
5. Buzzer
6. LED
7. 10K ohm Variable Resistor
8. Resistor (100 ohm, 220 ohm, 10K ohm)
9. Baterai 9V

Prinsip Kerja dan Kegunaan

Infrared proximity sensor ini bekerja dengan menggunakan inframerah sebagai media
untuk komunikasi data antara receiver (penerima) dan transmitter (pemancar). Pada
rangkaian ini terdiri atas LED inframerah sebagai pemancar yang mampu membangkitkan
data untuk dikirimkan melalui sinar inframerah, sedangkan pada bagian penerima
menggunakan photodioda yang berfungsi untuk menerima sinar inframerah yang dikirimkan
oleh pemancar. Terdapat juga IC LM358 sebagai penguat sinyal sensor, resistor sebagai
hambatan dan variable resistor sebagai pengatur sensitivitas sensor .
Pada saat sensor tersebut terhalang oleh benda atau sesuatu, sensor akan bekerja
mengaktifkkan LED dan buzzer yang akan menghasilkan alarm keras.
Infrared proximity sensor ini dapat digunakan sebagai keamanan yang diletakkan
pada pintu-pintu dan jalan masuk lainnya. Juga dapat digunakan sebagai bell pintu jika Anda
bosan atau malas mengetuk pintu, yaitu dengan cara menempelkan rangkaian tersebut pada
pintu rumah atau pintu kamar, kemudian hanya dengan menyentuh sensor infrared maka
buzzer akan menghasilkan suara yang keras. Sensor ini dapat mendeteksi jarak maksimum
benda sejauh 20 cm.

Made by:
Fadhlan Yusaifal (150204046)
Pendidikan Fisika Uin Ar-Raniry
