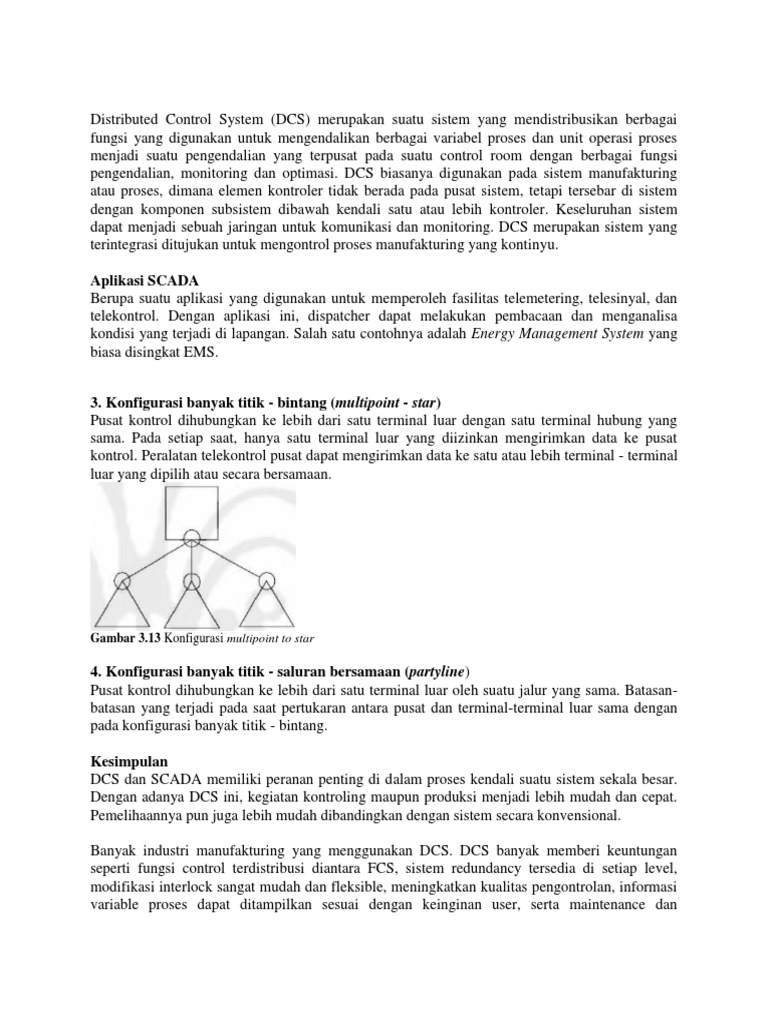

Distributed Control System (DCS) merupakan suatu sistem yang mendistribusikan berbagai

fungsi yang digunakan untuk mengendalikan berbagai variabel proses dan unit operasi proses
menjadi suatu pengendalian yang terpusat pada suatu control room dengan berbagai fungsi
pengendalian, monitoring dan optimasi. DCS biasanya digunakan pada sistem manufakturing
atau proses, dimana elemen kontroler tidak berada pada pusat sistem, tetapi tersebar di sistem
dengan komponen subsistem dibawah kendali satu atau lebih kontroler. Keseluruhan sistem
dapat menjadi sebuah jaringan untuk komunikasi dan monitoring. DCS merupakan sistem yang
terintegrasi ditujukan untuk mengontrol proses manufakturing yang kontinyu.

Aplikasi SCADA
Berupa suatu aplikasi yang digunakan untuk memperoleh fasilitas telemetering, telesinyal, dan
telekontrol. Dengan aplikasi ini, dispatcher dapat melakukan pembacaan dan menganalisa
kondisi yang terjadi di lapangan. Salah satu contohnya adalah Energy Management System yang
biasa disingkat EMS.

3. Konfigurasi banyak titik - bintang (multipoint - star)

Pusat kontrol dihubungkan ke lebih dari satu terminal luar dengan satu terminal hubung yang
sama. Pada setiap saat, hanya satu terminal luar yang diizinkan mengirimkan data ke pusat
kontrol. Peralatan telekontrol pusat dapat mengirimkan data ke satu atau lebih terminal - terminal
luar yang dipilih atau secara bersamaan.

Gambar 3.13 Konfigurasi multipoint to star

4. Konfigurasi banyak titik - saluran bersamaan (partyline)

Pusat kontrol dihubungkan ke lebih dari satu terminal luar oleh suatu jalur yang sama. Batasan-
batasan yang terjadi pada saat pertukaran antara pusat dan terminal-terminal luar sama dengan
pada konfigurasi banyak titik - bintang.

Kesimpulan
DCS dan SCADA memiliki peranan penting di dalam proses kendali suatu sistem sekala besar.
Dengan adanya DCS ini, kegiatan kontroling maupun produksi menjadi lebih mudah dan cepat.
Pemelihaannya pun juga lebih mudah dibandingkan dengan sistem secara konvensional.

Banyak industri manufakturing yang menggunakan DCS. DCS banyak memberi keuntungan
seperti fungsi control terdistribusi diantara FCS, sistem redundancy tersedia di setiap level,
modifikasi interlock sangat mudah dan fleksible, meningkatkan kualitas pengontrolan, informasi
variable proses dapat ditampilkan sesuai dengan keinginan user, serta maintenance dan
 troubleshooting menjadi lebih mudah. Begitu pula dengan penggunaan SCADA juga
memberikan banyak manfaat seperti pada sistem tenaga listrik. Berikut ini beberapa manfaat
SCADA pada sistem tenaga listrik.

ADAM-5000/485
Sistem DA&C Terdistribusi 4-slot untuk RS-485
Sistem ADAM-5000/485 dan ADAM-5000E sesuai dengan standar komunikasi EIA RS-485. Ini
adalah standar saluran transmisi dua arah yang paling banyak digunakan, seimbang, dan dua
arah. RS-485 secara khusus dikembangkan untuk aplikasi industri untuk mengirim dan menerima
data dengan kecepatan tinggi jarak jauh.

Semua Gambar
 Komunikasi RS-485 untuk kemudahan instalasi dan jaringan
 4 slot untuk kontrol kartu pemantauan data hingga 128 poin dalam satu modul
 Dukungan perangkat lunak yang luas, termasuk driver windows DLL, driver OCX, server OPC dan
driver perangkat lunak HMI / SCADA yang populer
 Terintegrasi dengan perangkat lunak akuisisi data ADAMView yang mudah digunakan
 Mendukung protokol ADAM ASCII atau protokol Modbus® / RTU
 Mendukung protokol Modbus / RTU dengan alamat Modbus yang ditentukan pengguna
 ADAM-5018
Modul Input Termokopel 7-ch

 Saluran: 7 diferensial
 Resolusi efektif: 16-bit
 Jenis input: mV, V, mA, Termokopel
 Tegangan isolasi: 3000 VDC
 Tingkat sampling: 10 sampel / detik. (total)
 Akurasi: ± 0,1% atau lebih baik
 Perlindungan gangguan dan tegangan lebih: tahan tegangan lebih hingga ± 35 V
Datasheet (PDF) Dokumen & Unduhan
ADAM-5018 adalah modul input termokopel 7-kanal 16-bit yang menampilkan rentang input yang
dapat diprogram pada semua saluran. Ini menerima input millivolt (± 15 mV, ± 50 mV, ± 100 mV, ±
500 mV), input tegangan (± 1V, ± 2,5 V), input saat ini (± 20 mA, membutuhkan resistor 125 ohm)
dan input Thermocouple (J , K, T, R, S, E, B). ADAM-5018 adalah modul input termokopel 7-
 ADAM-5051
Modul Input Digital 16-ch

Semua Gambar
 Saluran: 16
 Tegangan input: 30 Vmax
 Jenis sirkuit: Pull-Up saat ini: 0,5 mA (Jenis Sumber)
 Konsumsi daya: 0,53 W
ADAM-5051 menyediakan enam belas saluran input digital. Sistem ADAM-5000 dapat
menggunakan input digital modul untuk menentukan status batas atau sakelar keselamatan atau
untuk menerima sinyal digital jarak jauh.

ADAM-5056

Semua Gambar
 Saluran: 16
 Tegangan operasi: 30 Vmax
 Output digital: Kolektor terbuka hingga 30 V, maks 100 mA. beban
 Konsumsi daya: 0,25 W (khas); 0,53 W (maks.)
 Pembuangan daya: 300 mW untuk setiap saluran
 ADAM-5056 menampilkan enam belas saluran keluaran digital. Output digital adalah sakelar
transistor kolektor terbuka yang dapat Anda kontrol dari unit utama ADAM-5000. Anda juga dapat
menggunakan sakelar untuk mengontrol relay solid-state.

ADAM-5069
Modul Output Relai Daya 8-ch dengan LED

Semua Gambar
 Mendukung protokol Modbus / RTU
 Output Relai Daya Tinggi: 250Vac @ 5A, 30Vdc @ 5A
 Output Relai 8-saluran
 8 bentuk saluran A
 Pengaturan jumper untuk status output saat reset
 8 indikator LED
Datasheet (PDF) Dokumen & Unduhan
ADAM-5069 dirancang untuk kontrol hidup / mati pada aplikasi bertegangan tinggi. ADAM-5069
dirancang untuk kontrol hidup / mati pada aplikasi bertegangan tinggi. Fitur utama ADAM-5069
adalah peringkat daya relai pada 240 V AC dan 5 A. Kisaran ini dapat memenuhi sebagian besar
persyaratan untuk mengemudi perangkat yang dikendalikan secara eksternal seperti lampu,
