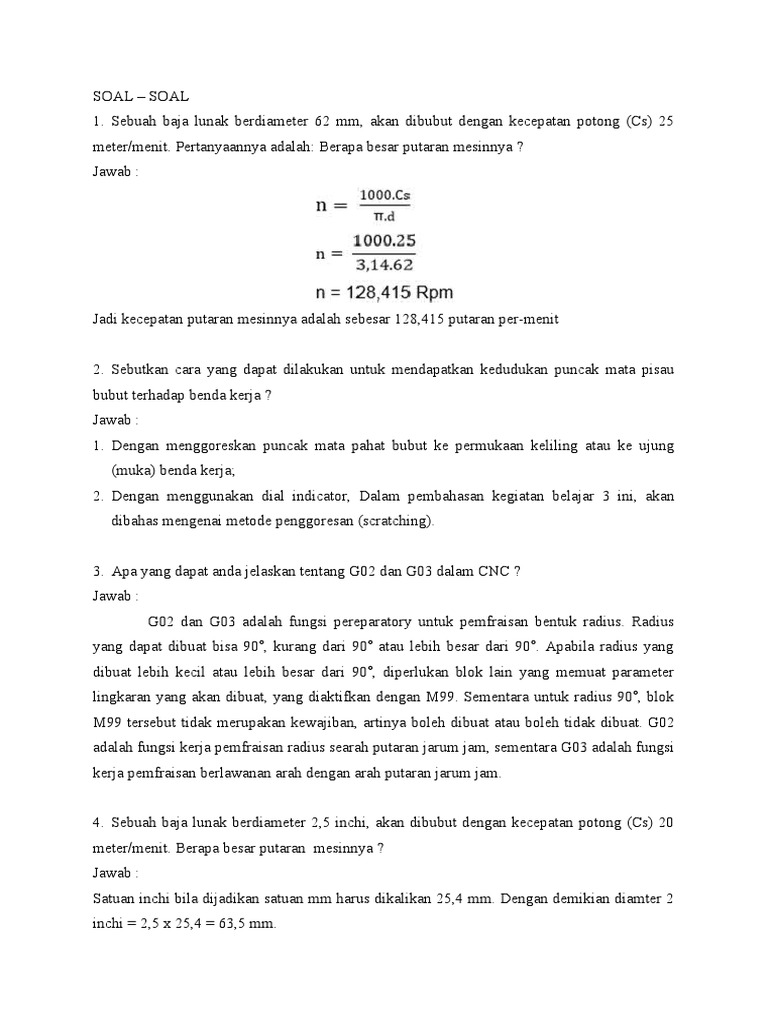

1. Sebuah baja lunak berdiameter 62 mm, akan dibubut dengan kecepatan potong (Cs) 25
meter/menit. Pertanyaannya adalah: Berapa besar putaran mesinnya ?
Jawab :
2. Sebutkan cara yang dapat dilakukan untuk mendapatkan kedudukan puncak mata pisau
bubut terhadap benda kerja ?
Jawab :
1. Dengan menggoreskan puncak mata pahat bubut ke permukaan keliling atau ke ujung
(muka) benda kerja;
2. Dengan menggunakan dial indicator, Dalam pembahasan kegiatan belajar 3 ini, akan
dibahas mengenai metode penggoresan (scratching).
3. Apa yang dapat anda jelaskan tentang G02 dan G03 dalam CNC ?
Jawab :
G02 dan G03 adalah fungsi pereparatory untuk pemfraisan bentuk radius. Radius
yang dapat dibuat bisa 90˚, kurang dari 90˚ atau lebih besar dari 90˚. Apabila radius yang
dibuat lebih kecil atau lebih besar dari 90˚, diperlukan blok lain yang memuat parameter
lingkaran yang akan dibuat, yang diaktifkan dengan M99. Sementara untuk radius 90˚, blok
M99 tersebut tidak merupakan kewajiban, artinya boleh dibuat atau boleh tidak dibuat. G02
adalah fungsi kerja pemfraisan radius searah putaran jarum jam, sementara G03 adalah fungsi
kerja pemfraisan berlawanan arah dengan arah putaran jarum jam.
4. Sebuah baja lunak berdiameter 2,5 inchi, akan dibubut dengan kecepatan potong (Cs) 20
meter/menit. Berapa besar putaran mesinnya ?
Jawab :
Satuan inchi bila dijadikan satuan mm harus dikalikan 25,4 mm. Dengan demikian diamter 2
inchi = 2,5 x 25,4 = 63,5 mm.
Jadi putaran mesinnya adalah sebesar 100,305 putaran per-menit.
5. Sebuah benda kerja akan dibubut dengan putaran mesinnya 750 putaran/mnt dan besar
pemakanan (f) 0,2 mm/putaran. Pertanyaannya adalah; Berapa besar kecepatan
pemakanannya ?
Jawab :
F=fxn
F = 0,2 x 750 = 150 mm/menit.
Pengertiannya adalah; pahat bergeser sejauh 150 mm, selama satu menit.
6. Sebuah benda kerja berdiameter 40 mm, akan dibubut dengan kecepatan potong (Cs) 25
meter/menit dan besar pemakanan (f) 0,15 mm/ putaran. Pertanyaannya adalah: Berapa besar
kecepatan pemakanannya ?
Jawab :
F=fxn
F = 0,15 x 199 = 29,85 mm/menit.
Pengertiannya adalah, pahat bergeser sejauh 29,85 mm, selama satu menit.
7. Sebuah benda kerja dengan diameter terbesar (D) = 40 mm akan dibubut rata menjadi
(d) = 30 mm sepanjang (ℓ) = 65, dengan jarak star pahat (la) = 4 mm. Data-data parameter
pemesinannya ditetapkan sebagai berikut; Putaran mesin = 500 putaran/menit, dan
pemakanan mesin dalam satu putaran (f) = 0,05 mm/putaran. Berapa waktu yang diperlukan
untuk melakukan proses pembubutan rata sesuai data diatas, apabila pemakanan dilakukan
satu kali pemakanan/ proses?
Jawab :
L = ℓa+ ℓ = 65+4 = 69 mm F = f.n = 0,05 x 500 = 25 mm/menit
Jadi waktu yang dibutuhkan untuk pembubutan rata sesuai data diatas adalah selama 2,76
menit.
8. Sebuah benda kerja dengan diameter terbesar (D) = 30 mm akan dibubut rata menjadi
(d) = 30 mm sepanjang (ℓ) = 70, dengan jarak star pahat (ℓa) = 4 mm. Data-data parameter
pemesinannya ditetapkan sebagai berikut: Kecepatan potong (Cs) = 25 meter/menit, dan
pemakanan mesin dalam satu putaran (f) = 0,03 mm/putaran. Berapa waktu yang diperlukan
untuk melakukan proses pembubutan rata sesuai data diatas, apabila pemakanan dilakukan
satu kali pemakanan/proses?
Jawab :
Jadi waktu yang dibutuhkan untuk pembubutan rata sesuai data diatas adalah selama 9,308
menit.
9. Sebuah benda kerja dengan diameter terbesar (D)= 60 mm akan dibubut muka dengan
jarak star pahat (ℓa) = 3 mm. Data parameter pemesinannya ditetapkan sebagai berikut:
Kecepatan potong (Cs) = 35 meter/menit, dan pemakanan dalam satu putaran (f) = 0,06
mm/putaran.
Pertanyaannya adalah; Berapa waktu yang diperlukan untuk melakukan proses pembubutan
muka sesuai data diatas, apabila pemakanan dilakukan satu kali pemakanan/proses?
Jawab :
Jadi waktu yang dibutuhkan untuk pembubutan muka sesuai data diatas adalah selama 3,405
menit.
10. Sebuah benda kerja akan dilakukan pengeboran sepanjang 28 mm dengan mata bor
berdiameter 10 mm. Data parameter pemesinannya ditetapkan sebagai berikut; Putaran mesin
= 700 putaran/menit, dan pemakanan dalam satu putaran (f) = 0,04 mm/putaran. Berapa
waktu yang diperlukan untuk melakukan pengeboran pada mesin bubut sesuai data diatas,
apabila pemakanan dilakukan satu kali pemakanan/proses ?
Jawab :
Jadi waktu yang dibutuhkan untuk pengeboran sesuai data diatas adalah selama 1,107 menit.
11. Sebuah benda kerja dengan diameter terbesar (D) = 50 mm akan dibubut muka dengan
jarak star pahat (ℓa) = 3 mm. Data parameter pemesinannya ditetapkan sebagai berikut:
Putaran mesin = 500 putaran/menit, dan pemakanan dalam satu putaran (f) = 0,05
mm/putaran. Berapa waktu yang diperlukan untuk melakukan proses pembubutan muka
sesuai data diatas, apabila pemakanan dilakukan satu kali pemakanan/proses ?
Jawab :
Jadi waktu yang dibutuhkan untuk pembubutan muka sesuai data diatas adalah selama 1,12
menit.
12. Sebuah benda kerja akan dilakukan pengeboran sepanjang 40 mm dengan mata bor
berdiameter 10 mm. Data parameter pemesinannya ditetapkan sebagai berikut: Kecepatan
potong (Cs) = 25 meter/menit, dan pemakanan dalam satu putaran (f) = 0,03 mm/putaran.
Berapa waktu yang diperlukan untuk melakukan pengeboran pada mesin bubut sesuai data
diatas, apabila pemakanan dilakukan satu kali pemakanan/proses ?
Jawab :
Jadi waktu yang dibutuhkan untuk pengeboran sesuai data diatas adalah selama 1,298 menit.
13. Diketahui material dari bahan Stainless Steel 304 akan dipotong dengan pisau frais jari
(end mill) HSS dengan diameter 20 mm dan jumlah gigi potong (mata potong) = 4 buah.
berapakah putaran mesin dan feeding yang seharusnya dipakai?
Jawab :
Diketahui :
CS = 18 m/menit (diambil dari tabel kecepatan potong untuk material stainless steel 304)
sz = 0,05 mm/gigi (diambil dari tabel sayatan per gigi)
D = 20 mm
n = 1000 . CS / π . D
n = 1000 . 18 / π . 20
n = 286,4 rpm
jadi putaran mesin yang didapatkan adalah 286,4 rpm, karena pada mesin terdapat 250 dan
300 rpm yang dipakai adalah 250 rpm (diambil pendekatan kebawah).
s = sz . z . n
s = 0,05 . 4 . 286,7
s = 57,29 mm/menit
jadi kecepatan penyayatan (feeding) adalah 57,29 mm/menit, artinya dalam satu menit pisau
frais bergerak sepanjang 57,29 mm pada benda kerja. pada mesin terdapat 56 dan 63
mm/menit maka yang dipakai adalah 56 mm/menit
14. Sebuah baja lunak berdiameter (Ø) 30 mm, akan dibubut dengan kecepatan potong (Cs)
80 meter/menit. Berapakah besar putaran mesinnya ?
Jawab :
Besar putaran mesinya adalah:
n = (1000 x Cs)/(π x d)
n = (1000 x 70)/(3,14 x 50)
n = (70000 )/157
n = 445,86 Rpm
15. Sebuah baja lunak berdiameter (Ø) 3 inchi, akan dibubut dengan kecepatan potong (Cs)
20 meter/menit. Pertanyaannya adalah: Berapa besar putaran mesinnya ?.
Jawaban:
Satuan inchi bila dijadikan satuan mm harus dikalikan 25,4 mm. Dengan demikian
diamter (Ø) 3 inchi = 3 x 25,4 = 76,2 mm. Maka putaran mesinnya adalah:
n = (1000 x Cs)/(π x d)
n = (1000 x 50)/(3,14 x 76,2)
n = (50000 )/239
n = 209 Rpm
Jadi putaran kecepatan mesinnya adalah 209 Rpm
16. Sebuah baja lunak akan dilakukan proses pengefraisan dengan pisau frais shell endmill
cutter berdiameter 50 mm dengan kecepatan potong (Cs) 25 meter/menit. Berapa kecepatan
putaran mesinya?
Jawab :
17. Pada pembuatan roda gigi heliks , diketahui mn = 2 , B= 100 , jumlah gigi z = 30 , dan hf
= 1,25 ma. Diameter kakinya adalah ?
Jawab :
18. Roda gigi heliks mempunyai kisar heliks 750 mm dan kisar transportir mesin 6mm
perbandingan putaran kepala pembagi (i) 40:1. Roda gigi pengganti adalah..
Jawab :
Kisar heliks: LM = 750 mm
19. Sebuah benda kerja akan dibubut dengan putaran mesinnya (n) 750 putaran/menit dan
besar pemakanan (f) 0,2 mm/putaran. Pertanyaannya adalah: Berapa besar kecepatan
pemakanannya ?.
Jawab :
F=fxn
F = 0,2 x 750 = 150 mm/menit.
Pengertiannya adalah, pahat bergeser sejauh 150 mm, selama satu menit.
20. Sebuah baja lunak berdiameter (Ø) 60 mm, akan dibubut dengan kecepatan potong (Cs)
25 meter/menit. Berapa besar putaran mesinnya.?
Jawab :
n= (1000.Cs)/(π.d)
n= 1000.25/3,14.60
n = 132,696 Rpm
Jadi kecepatan putaran mesinnya adalah sebesar 132,69 Rpm
24. Jelaskan dan sebutkan dua prinsip utama obyek CAD (Computer Aided Design) ?
Jawab :
1. Menambah produktivitas hasil rancangan
2. Menghasilkan informasi, graphical numerical, dan tekstural yang diperlukan untuk
manufaktur
Tujuan pertama meliputi pemakaian komputer untuk mensimulasikan rancangan produk dan
dapat dianalisa dan diuji. Diagram diatas (gambar 1) menunjukkan CAE dan CAD menjadi
lebih tidak dapat dipisahkan sebagai tingkatan siklus produksi.Output dalam bentuk
grafis/gambar dengansecara langsung dari masukan yang disediakan seorang ahli/insinyur.
Simulasi komputer seringkali sebagai nilai tambah, atau penggantian yang tepat, konstruksi
model fisik untuk pengujian . Output dari proses CAD sering disesuaikan untuk interface
dengan sistem CAM.
29. Program/Software CAD apa saja yang bisa digunakan saat ini?
Jawab :
- AutoCad
- Catia/Cadam
- Catia
- SolidWorks
- ProEngineering
- ZwCad
- Dll
30. Program/Software CAM apa saja yang bisa digunakan saat ini?
Jawab :
- MasterCam
- Catia
- ProEngineering
- Dll
34. Buktikan bahwa kedua garis tidak tegak lurus satu dengan lainnya jika perpotongan
kedua garis berada pada pertengahan (1,3,5) dan (4,5,2) !
Jawab :
4 +1 5
1 1
A= 5 +3 = 8=(2.5 , 4 , 3.5)
2 2
2 +5 7
35. Hitung persamaan Hermite cubic spline yang melalui titik (1,2) dengan (3,4) dan kedua
vector singgungnya berpotongan pada titik (2,7) !
Jawab :
36. Hitung Koordinat Hermite cubic spline diatas pada u = 0 sampai dengan u = 1 dengan
interval ∆ r =0.1 !
Jawab :
37. Apa perangkat lunak pada CAD ?
Jawab :
Salah satu perangkat lunak yang digunakan pada CAD yaitu autocad, AutoCAD merupakan
sebuah program yang biasa digunakan untuk tujuan tertentu dalam menggambar serta
merancang dengan bantuan komputer dalam pembentukan model serta ukuran dua dan tiga
dimensi..
