01) Preview, Mapfile & Input Data

12d Model Software

PT. ASABA TPLLJB DIVISION

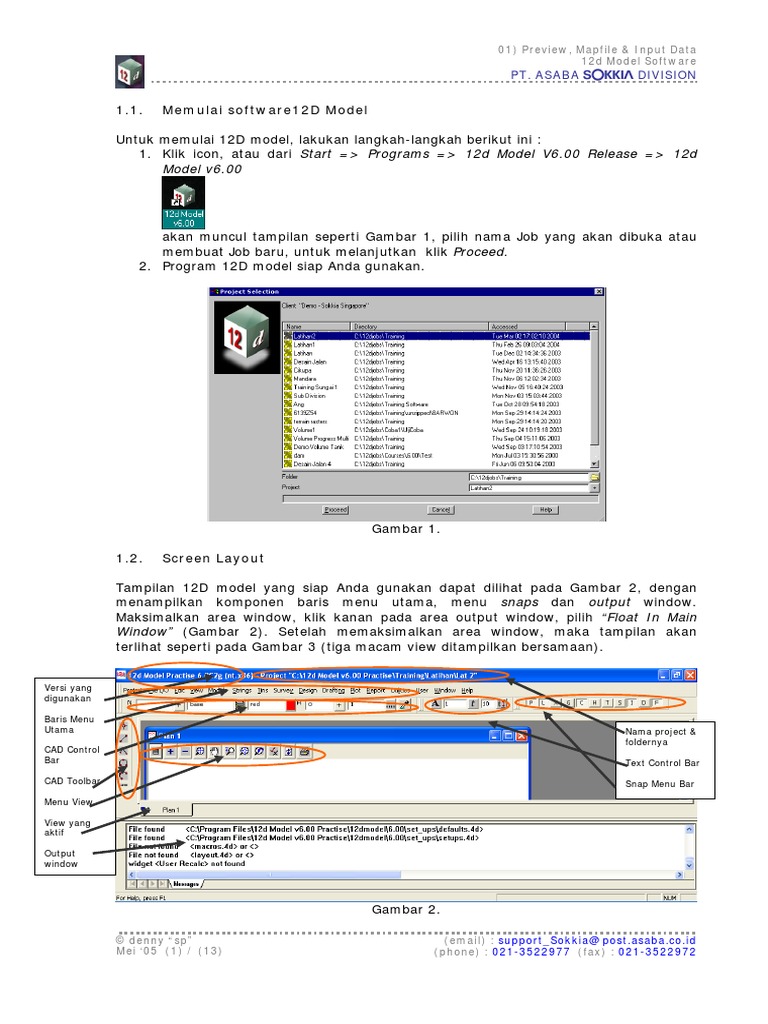

1.1. Memulai software12D Model

Untuk memulai 12D model, lakukan langkah-langkah berikut ini :

1. Klik icon, atau dari Start => Programs => 12d Model V6.00 Release => 12d
Model v6.00

akan muncul tampilan seperti Gambar 1, pilih nama Job yang akan dibuka atau
membuat Job baru, untuk melanjutkan klik Proceed.
2. Program 12D model siap Anda gunakan.

Gambar 1.

1.2. Screen Layout

Tampilan 12D model yang siap Anda gunakan dapat dilihat pada Gambar 2, dengan
menampilkan komponen baris menu utama, menu snaps dan output window.
Maksimalkan area window, klik kanan pada area output window, pilih “Float In Main
Window” (Gambar 2). Setelah memaksimalkan area window, maka tampilan akan
terlihat seperti pada Gambar 3 (tiga macam view ditampilkan bersamaan).

Versi yang
digunakan

Baris Menu
Utama Nama project &
foldernya
CAD Control
Bar Text Control Bar

CAD Toolbar Snap Menu Bar

Menu View

View yang
aktif

Output
window

Gambar 2.

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (1) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION

Menu Tampilkan Hilangkan Fit Pan Zoom Zoom Tampilan Toggle Refresh Plot
In Out Sebelumnya

Menu Tampilkan Hilangkan Eksagerasi Profiling Section Section Regenerate Fit Pan Zoom Zoom Tampilan Toggle Refresh Plo
Sebelumnya Sesudahnya In Out Sebelumnya

Menu Tampilkan Hilangkan Fit Tampilan Toggle Pandangan Joy String Drive Refresh Plot
Sebelumnya Mata View Walk String

Gambar 3.

Segmen properties

Shortcut dari data collector & editing

Gambar 4.

1.3. Pengenalan Menu

1. Project
• Change : Untuk mengganti ke project lain
• Copy : Untuk mengcopy project lain yang berada dalam folder
yang sama ke project yang baru
• Description : Catatan tentang project yang sedang run
• Browse : Tampilan lengkap tentang isi project dalam bentuk
© denny “sp” (email) : support_Sokkia@ post.asaba.co.id
Mei ‘05 (2) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION
mirip Windows Explorer, juga berfungsi untuk membuat font
baru, ukuran kertas baru maupun symbol dan linestyle baru
• Restart : Untuk merestart 12D dari awal lagi dengan project
yang sama
• Check Points : Untuk mengecek jumlah titik yang sudah diproses
dalam current project (hanya ada pada Base selain 5M)
• Save : Untuk menyimpan project
• Projections : Untuk membuat, mengedit dan mendelete sistem
proyeksi
• Utilities : Untuk melihat project yang sudah ada dalam software
12D, mengcreate baru dan rebuild (=change)
• Delete : Untuk mendelete project

2. File I/O
• Data Input : Untuk menginput data ke dalam project dari berbagai
format pilihan
• Data Output : Untuk menghasilkan output dalam berbagai format
Pilihan
• Map file : Untuk mengcreate dan mengedit map file (sistem
pengkodean) ⇒ Basic: berisi kode, keterangan kode,
model, warna, dll.
• Label Map file : Untuk mengcreate dan mengedit label map file (system
pelabelan otomatis dengan menggunakan kode) ⇒ Read :
untuk menampilkan, Write : untuk menyimpan.
• Use Label Map file : Untuk menggunakan label mapfile yang sudah kita
buat sebelumnya pada data yang kita punyai

3. Edit
Berisi Undo, Cut, Copy, Paste, dll

4. View
• New : Untuk menampilkan window baru : berupa Plan,
Perspective dan Section
o Plan : Untuk operasi data processing (tampak atas)
o Section : Untuk operasi data profiling (tampak samping)
o Perspective : Untuk penampakan perspektif 3D
o Perspective Open GL : Untuk penampakan perspektif 3D yang lebih
ringan untuk processing perspective view juga untuk render
textur (masih dalam penyempurnaan)
• Views : Untuk menampilkan seluruh view yang ada dalam
current project berikut model-modelnya
• View Info : Untuk menampilkan informasi dalam view yang ada
dalam current project
• Create : Untuk mengcreate view plan, section & perspective serta
memberi nama pada masing-masing view tersebut.
• Dump : Untuk mengcapture view kedalam file gambar (seperti
print screen)
• Model save/Restore : Untuk mengesave atau merestore model dalam
view tertentu
• Model transfer : Untuk mengcopy paste model-model antar view
• Visualitation : Berbagai object tampilan visualisasi untuk render 3D,
seperti bentuk pohon, pagar, texture, dll. (harus ada lisensi)

5. Models
• Models : Model-model yang ada pada project

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (3) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION
• Model Info : Untuk membuka informasi tentang model tertentu dalam
• Model Info Tabel : Untuk membuka informasi semua model dalam 1 tabel
• String Info Tabel : Untuk membuka informasi permodel dalam tabel
• Create : Untuk membuat model baru
• Rename : Untuk mengganti nama model
• Global Rename : Untuk mengganti nama model secara global
• Utilities : Copy Project Model : Untuk mengcopy model dari
project lain ke project yang sedang running
• Clean : Untuk mengosongkan isi dari satu model, dengan nama
modelnya masih ada
• Delete : Untuk mendelete model

6. Strings
• CAD : Untuk pengolahan dan editing dengan CAD System
• Create : Untuk mengcreate berbagai object (titik, garis, jalan,
Lengkungan, dll) dalam tipe dan model tertentu
• Editor : Untuk mengedit object
• Points Edit : Untuk mengedit object berupa point (verteks)
o Append : Untuk menambahkan point di ujung object
o Between : Untuk menginsert point di antara dua vertex dalam
satu segment
o Extend : Untuk memperpanjang point
o Height : Untuk menginsert height pada point
o Insert : Untuk menginsert point pada line, polyline
o Move : Untuk memindahkan object secara bebas
o Add 3Pt Curve : Untuk membentuk kurva dari 3 verteks dalam
object berbentuk line
o Del 3Pt Curve : Untuk mendelete kurva

• Strings Edit : Untuk mengedit object berupa string

o Change : Untuk mengubah properties (nama, warna, model,
style, dll) suatu object
o Clip : Untuk mengclip (mengambil) suatu bagian tertentu
(satu atau beberapa segmen) dari object
o Close : Untuk menutup line menjadi poligon tertutup
o Delete : Untuk mendelete object
o Duplicate : Untuk menduplikasi object
o Join : Untuk menggabungkan satu atau dengan satu atau
beberapa object yang lain
o Open : Untuk membuka poligon tertutup
o Parallel : Untuk membuat offset object dengan jarak dan
tinggi tertentu
o Reverse : Untuk mengganti arah object
o Translate : Untuk mengcopy dan/atau menggeser object

• Cogo : Untuk operasi create, edit dll dalam sistem Cogo

(Coordinate Geometry) biasanya digunakan untuk editing
desain jalan
• Convert : Untuk mengkonversi bentuk line ke dalam bentuk
Alignment, dll
• Strings Properties: Untuk mengedit string, vertex, dll
• Label : Untuk pemberian label pada object, baik berupa chainage,
cut/fill, dll
• Delete : Untuk mendelete object/string

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (4) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION
7. Tins
• Tins : Melihat daftar tin yang sudah ada dalam project
• Tin Info : Informasi tentang tin yang sudah ada
• Check Breaklines : Untuk memeriksa breaklines baik berupa duplikasi,
intersection, identik, dll
• Create : Untuk mengcreate tin,
o Model : 1 model,
o View : 1 view,
o Model list : beberapa model pilihan,
o Supertin : membuat tampilan merger beberapa tin yang sudah
ada (hanya berupa tampilan, tidak bisa dilakukan
perhitungan)
• Edit : Untuk mengedit tin dengan berbagai pilihan dan metode
• Boundary : Untuk boundary dari tin (diambil dari batas tin terluar)
• Colour : Untuk memberi warna bagi tin dan editing tin lainnya yang
berupa
system pewarnaan
• Contour : Untuk membuat kontur dari tin
o Contour : Untuk membuat kontur (dalam satu model
tertentu)
dari tin
o Depth Contour : Garis kontur yang membedakan antara 2 tin (cut,
zero maupun fill)
o Label : Untuk memberi label pada kontur
o Smooth : Untuk mensmooth garis kontur
• Drape : Untuk memproyeksikan object ke dalam suatu tin
• Inquire : Untuk mengetahui informasi kontur dari tin yang ada
• Null : Untuk mengedit tin dalam kaitan batasan-batasan tertentu yang
diikutkan atau tidak dalam pembuatan tin (include, exclude, Null
by
string, point, dll)
• Utilities : Beberapa kegunaan lain yang dapat dilakukan dari tin
• Sections : Untuk membuat sections
o Long Sections : Membuat long sections sepanjang kerangka
(strings) dalam tin
o Mesh Overtin : Membuat mesh grid diatas tin
o Polygon Sections : Membuat kumpulan section searah yang
mencakup daerah poligon dalam sebuah tin
o X Sections : Membuat cross sections dari string
• Delete : Untuk mendelete tin

8. Survey
• Setup : Untuk menentukan data collector yang akan digunakan,
juga dapat digunakan untuk mengedit parameter-parameter
yang digunakan data collector tersebut
• Download Raw : Untuk mendownload dari alat langsung (raw data)
• Convert Raw : Untuk mengkonversikan raw data yang sudah
ada di dalam komputer ke format 12d (*.fld)
• Create : Untuk menginput data yang sudah diconvert ke project
• Field Data : Survey data reduction function untuk mereduksi data
dengan memanggil data yang akan direduksi, serta
diperlukan mapfile yang akan digunakan.
• Edit Reduction : Untuk mengedit data yang sudah direduksi ke dalam
project
• Report : Untuk menampilkan report survey yang telah direduksi
• Adjustment : Untuk melakukan adjustment dengan berbagai metode

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (5) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION
• Conversion : Survey conversion
• Geodetic : Untuk melakukan perhitungan geodetis, azimuth
matahari/bintang, proyeksi sistem koordinat, dll
• Setout/Upload/TP Stake Out/Set Out : Untuk pembuatan data
stake out dan up load

9. Design
• Template : Untuk pembuatan dan pengeditan desain template
• Apply : Untuk menggunakan/mengaplikasikan template yang
telah dibuat
o Apply default : Untuk setting default apply
o Apply : Untuk menggunakan satu macam template
dalam desain
o Apply many : untuk menggunakan satu/lebih template dalam
desain (menggunakan MTF, Many Template Files)
o Kerb return : Untuk mendesain tepi belokan jalan
• Boxing : Untuk membuat ketebalan (lapisan) tertentu pada
desain jalan yang dibuat
• MTF : Untuk membuat multi template pada satu desain jalan
• Drainage : Untuk membuat desain drainage (saluran air)
• Pipeline : Untuk membuat desain jalur pipa
• Volume : Untuk menghitung volume
o End Area = Volume dengan metode tiap section
Tin to Height : Volume terhadap ketinggian tertentu
Tin to Tin : Volume antara dua tin
o Exact = Volume dengan metode prisma segitiga
Removal Calc : Menghitung galian dari ketinggian tertentu
secara berkala suatu tin
Storage Calc : Menghitung timbunan (menghitung vol
tangki, bendungan, dll) dari ketinggian tertentu secara berkala
terhadap suatu tin
Tin to Height : Volume terhadap ketinggian tertentu
Tin toTin : Volume antar dua tin
o Grid Cell = Volume antara dua tin dengan metode grid
• Estate/lots : Untuk membuat area kavling-kavling tanah
• X-Sections : Untuk membuat cross section dengan berbagai metode

10.Drafting
• Bearing/Distance Labeling : Untuk membuat label sudut dan jarak pada
String
• Create Line Marking : Untuk membuat garis marka dari suatu string
• Create Title Block : Untuk membuat title block file dari suatu model
untuk pengeplotan
• Multi String Translate : Untuk memindahkan kumpulan string
• North Arrow : Untuk menampilkan symbol arah utara
• Scale Bar : Untuk membuat skala garis
• Text and Tables : Untuk membuat dan mengedit segala hal yang
berkaitan dengan text dan tabel-tabel

11.Plot
Untuk membuat dan mengedit segala hal yang berkaitan dengan frame, title
block dan pengeplotan

12.Report
• Edit : Untuk menampilkan dan mengedit file-file laporan (*.rpt)
yang ada pada project

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (6) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION
• Coords/Brg-Dst : Untuk membuat file laporan berupa koordinat dan sudut-
jarak
• Length/Area : Untuk membuat file laporan berupa panjang string dan
area (hanya bisa dilakukan jika berupa poligon tertutup)

13.Utilities
• Defaults : Untuk mengedit default software
• Snaps : Untuk operasi snap point, line, text, dll
• Fence : Untuk proses pemisahan dan merger data
o Fence : Untuk memisahkan data menjadi dua model (dalam
dan luar boundary yang ditentukan)
o Fence Stem : Untuk memisahkan data menjadi beberapa model
sesuai asalnya hanya diberi akhiran (dalam dan luar
boundary yang ditentukan)
o Multi Fence : Untuk memisahkan data menjadi dua model (dalam
dan luar dari beberapa boundary yang ditentukan)
o Multi Fence Stem : Untuk memisahkan data menjadi beberapa
model sesuai asalnya hanya diberi akhiran (dalam
dan luar dari beberapa boundary yang ditentukan)
• Measure : Untuk melakukan berbagai pengukuran
o Angle x 3 pts : Untuk mengukur sudut tengah dari tiga titik yang
dihubungkan
o Bearing/Distance : Untuk mengukur azimut dan jarak
o Plan area : Untuk mengukur luas area pada bidang datar
o Surface Area : Untuk mengukur luas area pada suatu tin
o Value : Untuk mengukur berbagai nilai (koordinat,
chainage, jarak, dll)
• Recalc : Untuk mengedit dan penghitungan kembali fungs-fungsi
yang sudah dilakukan
• Super string : Untuk mengedit object yang bertipe superstring
• A-G : Fasilitas editing string yang berawalan A-G
• H-Z : Fasilitas editing string yang berawalan H-Z

14.User
Untuk editing berbagai fasilitas dan fungsi sesuai dengan keinginan pengguna

15.Window
Untuk penyusunan window view yang ingin ditampilkan

16.Help
Untuk menampilkan help sesuai topik yang diinginkan dan menampilkan lisensi
yang diberikan 12d kepada pengguna.

2. Pembuatan Mapfile
a. Mapfile adalah sistem pengkodean yang meghubungkan antara data lapangan
dengan software 12d.
b. File I/O=>Mapfile=>(buat nama mapfile-nya)=>Basic=>(buat pengkodean
seperti contoh di bawah ini)=>Write
c. Perhatikan urutan pembuatannya seperti berikut

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (7) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION

1) Buat nama mapfile

2) Klik

3) Kode di lapangan 9) Write untuk

meyimpan mapfile

8) Style objek (titik

4) Kode yg akan atau garis)
ditampilkan di 12d

7) Bentuk objek
6) Warna objek (titik atau garis)

5) Model tempat
penyimpanan data

d. Dengan mapfile, kita dapat menginput/mendownload dari data lapangan

langsung menjadi peta. Contohnya setiap kode ’TMN’ (no urut 8 pada contoh
mapfile di atas), akan disimpan di dalam model ’TAMAN’ dan langsung
dihubungkan satu sama lain dengan kode yang sama dengan warna hijau. Dan
begitu selanjutnya.
e. Mapfile cukup dibuat satu kali saja, namun memuat kode-kode yang lengkap.
Sehingga jika akan dilakukan input data selanjutnya kita hanya memanggil
mapfile tersebut dan tak perlu membuat lagi yang baru.

3. Input Data
Ada dua cara untuk memasukkan data ke 12d. Pertama melalui Menu Survey
(untuk rawfile dari lapangan), dan kedua dari Menu File I/O (dalam format file lainnya).
Dalam hal ini. Kita akan melakukan input data format SDR (rawfile dari alat Sokkia)
melalui Survey dan input data format TXT (bisa juga dalam CSV) melalui File I/O

3.1. Input Data SDR

a. Kita harus mensetting data collector baru (jika belum punya dan hanya sekali
saja untuk di awalnya saja) yang akan membaca format SDR. Kita akan beri
nama ‘Sokkia ASABA’ mengedit dari data collector yang sudah ada.
Survey=>Setup=>(pilih data collector ‘Sokkia Feature String’)=>Edit.
b. Lakukan seperti tahapan berikut di bawah ini

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (8) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION

1) Klik

3) Klik lagi
2) Doubleklik

5) Ganti nama-nya

4) Untuk mengedit

6) Untuk mengedit
format delimeternya

7a) Ubah menjadi

spasi (utk SET-030R)
7b) Ubah menjadi titik
(utk SET-10 & SET-C)

9) Write
8) Set

11) Untuk
menyimpan di folder
10) Untuk Program Files
menyimpan di folder
yang bersangkutan
12) Write

c. Sekarang kita sudah punya data collector yang bernama ’Sokkia ASABA’. Pilih
data collector tersebut (kembali ke point a. di atas)
d. Survey=>Download (jika akan mendownload langsung dari alat sokkia)

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (9) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION

1) Samakan parameter
download dengan yang
di SET

2) Beri nama
(ketik)=>Enter

3) Download
4) Enter pada SET

e. Survey=>Convert (untuk mengkonversi format file SDR menjadi FLD yaitu

formatnya 12d)
1) Panggil file
”Class.SDR”
=>Enter
2) Convert

f. Survey=>Create=>Field File
g. Dalam hal ini, kita akan menggunakan data contoh ”Class.SDR” yang sudah kita
Convert sebelumnya.

1) Buat nama fungsi

2) Pilih file FLD yang

4) Nama report file akan di reduksi
(tidak diisi pun tidak
masalah)
3) Tempat data yang
6) Buat nama untuk tidak mempunyai kode
awalan model, data yang
sama
5) Pilih mapfile yang
7) Klik sudah kita buat
sebelumnya
8) Untuk mereduksi data

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (10) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION
h. Data sudah tereduksi, maka kita tinggal menampilkan data tersebut dengan add
model pada view plan

i. Data ini perlu kita edit karena masih belum sempurna (ada yang belum
tersambung, atau ada yang urutan datanya belum teratur). Proses editing akan
kita bahas pada modul berikutnya

3.2. Konsep Pengkodean SDR

a. Pada alat Total Station Sokkia (SET C, x10, x030R, dan lainnya) umumnya
mempunyai sistem pengkodean sendiri yang berbeda dengan alat ukur merk lain.
b. Pada 12d, seperti yang sudah ditunjukkan pada item 3.1.b (pembuatan data
collector Sokkia ASABA) memfasilitasi pengkodean dari Alat Sokkia (yang sudah
disesuaikan dengan keinginan user)
c. Contoh pengkodean yang umum digunakan

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (11) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION

’spasi’ sebagai
delimeter
Untuk meng- perintah
close-kan

Untuk membuat
kotak

Untuk memulai
lengkung

Untuk
Untuk memulai mengakhiri
garis baru kode lengkung
yang sama

d. Contoh
Tidak diukur
Kode: JL ST
Kode: SWH C Kode: SWH Kode: SWH
Kode: JL

Pengukuran Kode: SWH R Kode:SWH

Kode: JL
di Kode: SWH ST
Hasil
Lapangan Kode: SWH Tampilan
Kode: JL S di 12d
Kode: JL Kode: JL ST
Kode: JL
Kode: JL E

Kode: JL ST Kode: JL
Stasiun
berdiri alat
SET Sokkia

3.3. Input Data TXT/CSV

Gunakan Prolink untuk mereduksi

data ”Class.SDR” menjadi ”txt
Class.TXT”
(Prosedur penggunaan ProLink
dibahas pada modul lain)

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (12) / (13) (phone) : 021-3522977 (fax) : 021-3522972
 01) Preview, Mapfile & Input Data
12d Model Software
PT. ASABA TPLLJB DIVISION
a. File I/O=>Data Input=>x y z s pt_no
b. Ikuti prosedur di bawah ini

1) Pilih file yg akan diinput (contoh

“txt Class.txt”) seperti di bawah ini

3) Awalan utk kumpulan 2) Pilih Mapfile yg sudah kita buat

model data yang sama sebelumnya

4) Model utk data yang

tanpa kode

5) tidak usah di cekbox

karena di file tidak ada
judul kolom

6) Posisi data utk

masing-masing kolom.
’Name’ adalah kode

7) Pilih delimeter yang

sesuai dengan data

8) Read, untuk meng-

input data ke 12d

c. Data sudah masuk, untuk menampilkannya ‘add model’ ke plan view

d. Data ini adalah sama seperti data sebelumnya pada Room.SDR. namun bisa kita
lihat ada perbedaan hasil yang ditampilkan. Untuk proses editing, akan kita
bahas pada modul berikutnya

© denny “sp” (email) : support_Sokkia@ post.asaba.co.id

Mei ‘05 (13) / (13) (phone) : 021-3522977 (fax) : 021-3522972
