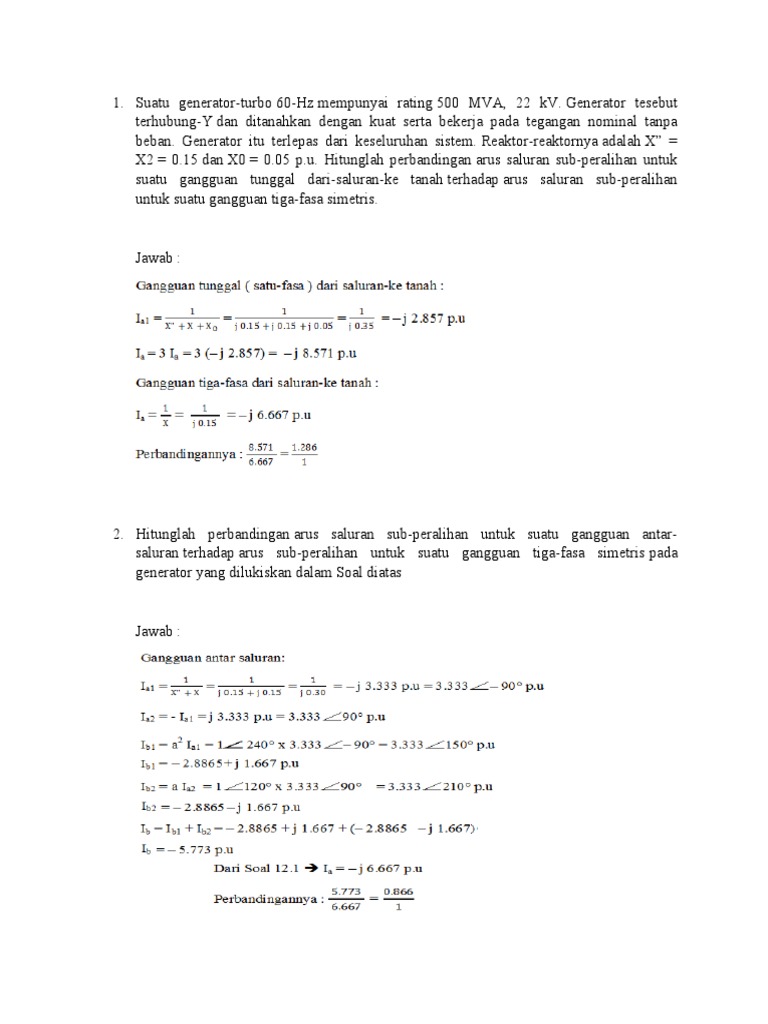

1. Suatu generator-turbo 60-Hz mempunyai rating 500 MVA, 22 kV.

 Generator tesebut
terhubung-Y dan ditanahkan dengan kuat serta bekerja pada tegangan nominal tanpa
beban. Generator itu terlepas dari keseluruhan sistem. Reaktor-reaktornya adalah X” =
X2 = 0.15 dan X0 = 0.05 p.u. Hitunglah perbandingan arus saluran sub-peralihan untuk
suatu gangguan tunggal dari-saluran-ke tanah terhadap arus saluran sub-peralihan
untuk suatu gangguan tiga-fasa simetris.

Jawab :

2. Hitunglah perbandingan arus saluran sub-peralihan untuk suatu gangguan antar-

saluran terhadap arus sub-peralihan untuk suatu gangguan tiga-fasa simetris pada
generator yang dilukiskan dalam Soal diatas

Jawab :
3. Suatu generator dengan rating 100 MVA, 20 kV mempunyai X” = X2 = 20% dan X0 =
5%. Netralnya ditanahkan melalui suatu reaktor sebesar 0.32Ω . Generator tersebut
bekerja pada tegangan nominal tanpa beban dan dipisahkan dari sistem ketika terjadi
suatu gangguan tunggal dari-saluran-ke tanah pada terminal-terminalnya. Hitunglah arus
sub-peralihan pada fasa yang mengalami gangguan.

Jawab :

4. Generator DC 4 kutub mempunyai belitan jangkar yang terdiri dari 648

penghantar(konduktor) total yang dihubungkan dalam dua garis edar paralel. Jika flux per
kutub= 0,321.106maxwell dankecepatan perputaran jangkar 1800 rem. Hitung
teganganrata-rata yang dibangkitkan.

Jawab :
oBanyaknya perputaran / garis edar parallel
548/2  324penghantar
oBanyaknya flux yang dipotong / putaran4.0,32.106= 1,284.106
N = 1800 rad/menit = 1800/60 = 30 Put/s
Waktu yang digunakan untuk perputaran
T= 130= 0,033 at
=Eau / Penghantar =/ t.108
=63,3.10108
= 0,389
Tegangan total yang dibangkitkan
Eg = Eau.
n/garis edar parallel
= 0,389.324
= 126 volt
5. Generator DC 6 kutub, 85 KW mempunyai jangkar yang terdiri atas 66 slot. Tiap-tiap
slot terdiri atas 12 lilitan. Belitan jangkar dihubungkan sedemikian sehinggaterdapat G
garis edar paralel. Jika tiap kutub menghasilkan flux sebesar 2,18.106maxwell dan
kecepatan putarjangkar 870 rpm. Hitung tegangan yang dibangkitkan.
Jawab :
Dik : P = 85 KW = 85.000 W
66
Z = 66.12 = 792
a=6
= 2,18.106
n = 870 rpm
Dit : Eg :........?
I :................?

Jawab :
Eg =..n.z / a.60. 10-8
= 2,18.106.870.792.10-8
60.6
= 250, 35 Volt
= I=  / = 85000
250,35
= 339,52 A
Maka Arus penghantar
= 339,52 = 56,59 A
6

6. Suatu Generator DC berpenguatan bebas melayani beban 450 A pada teganganterminal

230 Volt. Tahanan jangkar0,03. Rugi total tegangan pada sikat 2 V.Hitung tegangan
yang dibangkitkan.
Dik : I =450 A
Vt =230 V
Ra =0,03
Vsi = 2 V
Dit : Eg ..............?
Jawab:
Eg = Vt + Ia Ra +Vsi
 = 230 + (450.0,03)+2
= 245,5 V
7. Dari soal nomor 6 diatas, hitung besarnya. Tahanan pengatur arus masuk
kumparanmedan, jika : Arus medan untuk membangkitkan flux sebesar 4 A, tegangan
sumberarus searah untuk penguatan 220 V dantanahan medan 50.
Dik : If= 4 A Rf= 50
Vf= 220
Dit : R...................?
Jwb:
Vf = If(Rf+ R )
220 = 4 ( 50+R)
220 = 200 + 4R
4R = 20
R =5

8. Generator DC shunt 4 kutub mempunyai 55 alur jangkar berisi 8 penghantar

dengankecepatan putaran 900 rpm. Flux / kutub 5,6.106 . maxwell dan garis edar paralel
= 4.hitung tegangan yang diabngkitkan oleh jangkar.
Jwb:
Dik : P=4 n=900
Z = 55.8 = 440 a=4
Dit : Eg..............?
Eg = .z.n.p .10-8
60
= 369, 6 volt

9. Jika arus jangkar 100 A, tahanan kumparan jangkar 0,05rugi tegangan pada sikat1 V.
Hitunglah tegangan terminal generator pada soal No.5
Jwb:
Eg = Vt. Ia.Ra +Vs
369,6 = Vt+ 1000(0,05) +1
369,6 = Vt+ 6
Vt = 369,6 –6
= 363, 6

10. Generator DC seri 50 KW, 250 V. tahanan kumparan jangkar 0,1rugi teganganpada
sikat tidak ada, Hitung :
a. Arus jangkar bila bekerja pada beban penuh
b. Tegangan yang dibangkitkan jika tahapan medan seri 0,15
jawab :
Dik : Pout = 50 KW = 50. 10 3 W
 Vt = 250 volt
Ra = 0,1
Vsi= 0
Dit : a. Ia........?
b. Eg Rs = 0,15
jwb:
a. Ia = pout = 50.10 = 50.103 = 200 A
Vt 250 250

b. Eg = Vt + iaRa + i Rs +Vsi
= 250 + 200.0,1 + 200 (0,15) +0
= 300 V
