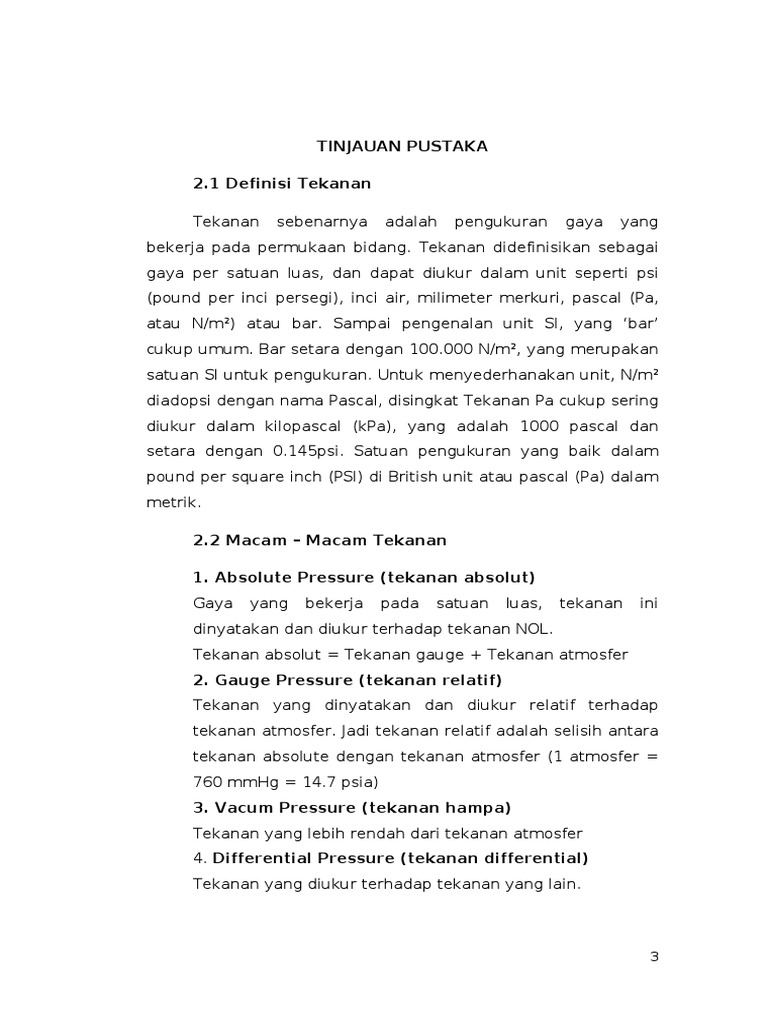

TINJAUAN PUSTAKA

2.1 Definisi Tekanan

Tekanan sebenarnya adalah pengukuran gaya yang

bekerja pada permukaan bidang. Tekanan didefinisikan sebagai
gaya per satuan luas, dan dapat diukur dalam unit seperti psi
(pound per inci persegi), inci air, milimeter merkuri, pascal (Pa,
atau N/m²) atau bar. Sampai pengenalan unit SI, yang ‘bar’
cukup umum. Bar setara dengan 100.000 N/m², yang merupakan
satuan SI untuk pengukuran. Untuk menyederhanakan unit, N/m²
diadopsi dengan nama Pascal, disingkat Tekanan Pa cukup sering
diukur dalam kilopascal (kPa), yang adalah 1000 pascal dan
setara dengan 0.145psi. Satuan pengukuran yang baik dalam
pound per square inch (PSI) di British unit atau pascal (Pa) dalam
metrik.

2.2 Macam – Macam Tekanan

1. Absolute Pressure (tekanan absolut)

Gaya yang bekerja pada satuan luas, tekanan ini
dinyatakan dan diukur terhadap tekanan NOL.
Tekanan absolut = Tekanan gauge + Tekanan atmosfer
2. Gauge Pressure (tekanan relatif)
Tekanan yang dinyatakan dan diukur relatif terhadap
tekanan atmosfer. Jadi tekanan relatif adalah selisih antara
tekanan absolute dengan tekanan atmosfer (1 atmosfer =
760 mmHg = 14.7 psia)
3. Vacum Pressure (tekanan hampa)
Tekanan yang lebih rendah dari tekanan atmosfer
4. Differential Pressure (tekanan differential)
Tekanan yang diukur terhadap tekanan yang lain.

3
 Mayoritas pengukuran tekanan di pabrik adalah gauge.
Mutlak pengukuran cenderung digunakan di mana di bawah
tekanan atmosfir. Biasanya ini adalah sekitar vakum kondensor
dan bangunan.

2.3 Jenis Alat Ukur Tekanan

2.3.1 Manometer
Untuk mengukur tekanan udara tertutup.

Manometer adalah alat ukur tekanan dan manometer

tertua adalah manometer kolom cairan. Alat ukur ini sangat
sederhana, pengamatan dapat dilakukan langsung dan cukup
teliti pada beberapa daerah pengukuran. Manometer kolom
cairan biasanya digunakan untuk pengukuran tekanan yang tidak
terlalu tinggi (mendekati tekanan atmosfir).

Fungsi manometer

Manometer adalah alat yang digunakan secara luas pada

audit energi untuk mengukur perbedaan tekanan di dua titik
yang berlawanan. Jenis manometer tertua adalah manometer
kolom cairan. Versi manometer sederhana kolom cairan adalah
bentuk pipa U) yang diisi cairan setengahnya (biasanya berisi
minyak, air atau air raksa) dimana pengukuran dilakukan pada
satu sisi pipa, sementara tekanan (yang mungkin terjadi karena
atmosfir) diterapkan pada tabung yang lainnya. Perbedaan
ketinggian cairan memperlihatkan tekanan yang diterapkan.

Bentuk paling sederhana dari manometer adalah bahwa

dari sebuah tabung berbentuk U diisi dengan cairan. tekanan
yang akan diukur diterapkan ke ujung terbuka tabung. Jika ada
perbedaan tekanan, maka ketinggian cairan pada dua sisi tabung

4
akan berbeda. Perbedaan ketinggian adalah tekanan proses
dalam mm air (atau mm merkuri).

Konversi menjadi kPa cukup sederhana:

untuk air, Pa = 9,807 x mm H2O

untuk merkuri, Pa = 133,3 mm Hg x

Pipa U

• Pipa U terdiri dari air atau raksa yang dalam pipa

berbentuk U
• Salah satu ujung dihubungkan dengan tekanan yang
ingin diukur dan ujung yang lain dihubungkan dengan
tekanan referensi (biasanya tekanan atmosferik) Jika fluida
C atmosferik, fluida B cairan dalam pipa U (air atau
merkuri), dan fluida A adalah gas dengan asumsi rB » rA
dan rB » rC

Gambar 2.1 Manometer pipa U

5
 Gambar 2.2 Manometer pipa
U
Keuntungan dan kekurangan
• Biaya murah
• Sederhana dan cukup baik
• Respon lambat dan terjadi osilasi
• Akurasi pengukuran tergantung pada presisi tinggi cairan
pada pipa U
• Tidak dapat digunakan untuk tekanan vakum
• Cairan dalam pipa U TIDAK BOLEH ada interaksi
denganfluida yang diukur
• Kontaminasi merkuri dan uap air dapat terjadi, terutama
padapengukuran tekanan rendah

Gambar 2.3 Manometer

Gambar 2.4 Ilustrasi skema manometer kolom cairan

Prinsip kerja manometer adalah sebagai berikut

6
 Gambar a. Merupakan gambaran sederhana manometer
tabung U yang diisi cairan setengahnya, dengan kedua
ujung tabung terbuka berisi cairan sama tinggi.

Gambar b. Bila tekanan positif diterapkan pada salah satu

sisi kaki tabung, cairan ditekan kebawah pada kaki tabung
tersebut dan naik pada sisi tabung yang lainnya.
Perbedaan pada ketinggian, “h”, merupakan penjumlahan
hasil pembacaan diatas dan dibawah angka nol yang
menunjukkan adanya tekanan.

Gambar c. Bila keadaan vakum diterapkan pada satu sisi

kaki tabung, cairan akan meningkat pada sisi tersebut dan
cairan akan turun pada sisi lainnya. Perbedaan ketinggian
“h” merupakan hasil penjumlahan pembacaan diatas dan
dibawah nol yang menunjukkan jumlah tekanan vakum.

Dimana manometer digunakan

Selama pelaksanaan audit energi, manometer digunakan

untuk menentukan perbedaan tekanan diantara dua titik di
saluran pembuangan gas atau udara. Perbedaan tekanan
kemudian digunakan untuk menghitung kecepatan aliran di
saluran dengan menggunakan persamaan Bernoulli (Perbedaan
tekanan = v2/2g). Rincian lebih lanjut penggunaan manometer
diberikan pada bagian tentang bagaimana mengoperasikan
manometer. Manometer harus sesuai untuk aliran cairan.

2.3.2 Barometer
Untuk mengukur tekanan udara luar.

7
 Definisi barometer adalah alat untuk mengukur tekanan
udara luar (tekanan atmosfer). Barometer sederhana adalah
barometer raksa atau barometer Torricelli. Pengukur tekanan
dengan barometer ini dengan cara menghitung tinggi permukaan
raksa pada bejana (bentuk lurus) atau selisih tinggi permukaan
raksa pada bejana (bentuk J) barometer Torricelli ditemukan oleh
ilmuwan fisika berkebangsaan Italia, bernama Evangelista
Torricelli (1608 – 1647) mula-mula tabung kaca yang panjangnya
1 meter diisi raksa, kemudian tabung kaca diubalik dan dipasang
pada statif. Ternyata, sebagian raksa turun ke bejana dan pada
bagian atas tabung terdapat ruang hampa yang disebut ruang
hampa Torricelli. Tinggi raksa dalam tabung adalah 76 cm.
tekanan raksa setinggi 76 cm inilah yang dimaksudkan tekanan 1
atmosfer. Jenis barometer yang lain adalah barometer logam
atau barometer aneroid.

Gambar 2.5 Macam-macam barometer

2.3.2.1Barometer Air

8
 Konsep bahwa penurunan tekanan atmosfer memprediksi
badai 'itu dipostulatkan oleh Lucien Vidie : merupakan dasar
untuk perangkat prediksi cuaca yang disebut "badai kaca" atau "
Goethe barometer "(setelah nama penulis yang dipopulerkan di
Jerman). Ini terdiri dari wadah kaca dengan tubuh disegel,
setengah penuh dengan air. Sebuah sempit tergadai terhubung
ke tubuh di bawah permukaan air dan naik di atas permukaan
air, di mana ia terbuka untuk atmosfer. Ketika tekanan udara
lebih rendah dari itu pada waktu tubuh itu disegel, tingkat air di
cerat akan naik di atas permukaan air dalam tubuh, ketika
tekanan udara lebih tinggi, tingkat air di cerat akan turun di
bawah permukaan air dalam tubuh.

2.3.2.2Barometer Mercuri

Sebuah barometer raksa memiliki tabung gelas minimal 84

cm tingginya, tertutup pada salah satu ujungnya, dengan
reservoir merkuri-diisi terbuka di pangkalan.. Berat merkuri
menciptakan kekosongan di bagian atas tabung. Raksa di dalam
tabung menyesuaikan sampai berat kolom merkuri saldo gaya
atmosfer diberikan pada reservoir. atmosfer bertekanan tinggi
tempat lebih gaya reservoir, memaksa merkuri lebih tinggi dalam
kolom. merkuri tekanan rendah memungkinkan untuk turun ke
tingkat yang lebih rendah dalam kolom dengan menurunkan
gaya ditempatkan pada reservoir. Karena suhu yang lebih tinggi
pada alat tersebut akan mengurangi kepadatan merkuri, skala
untuk membaca ketinggian air raksa disesuaikan untuk
mengkompensasi efek ini. Torricelli mencatat bahwa ketinggian
air raksa dalam barometer berubah sedikit setiap hari dan
menyimpulkan bahwa ini adalah akibat tekanan perubahan di
atmosfer . Dia menulis: "Kita hidup tenggelam di dasar samudra
udara dasar, yang dikenal dengan percobaan disangkal untuk

9
memiliki berat ". Desain barometer merkuri yang menimbulkan
ekspresi tekanan atmosfir dalam inci atau milimeter (torr):
tekanan dikutip sebagai tingkat tinggi merkuri dalam kolom
vertikal. 1 atmosphere is equivalent to about 760 millimeters, of
mercury. 1 atmosfer ekuivalen dengan 760 milimeter, dari
merkuri.

Gambar 2.6 Barometer Mercuri

Pencatat tekanan udara

10
 Gambar 2.7 Old aneroid barometer Gambar 2.8 Modern
aneroid barometer

Sebuah barometer aneroid, diciptakan oleh insinyur abad

ke-19 Perancis dan penemu Lucien Vidie , menggunakan logam,
kotak fleksibel kecil yang disebut sel aneroid. Kapsul ini aneroid
(sel) yang terbuat dari paduan dari berilium dan tembaga .
Kapsul dievakuasi (atau biasanya kapsul lebih) dicegah dari
keruntuhan oleh pegas yang kuatSedikit perubahan dalam
tekanan udara luar menyebabkan sel untuk memperluas atau
kontrak. Drive ini ekspansi dan kontraksi mekanik tuas seperti
bahwa gerakan-gerakan kecil kapsul diperkuat dan ditampilkan
di muka barometer aneroid. Banyak model termasuk jarum set
secara manual yang digunakan untuk menandai pengukuran
arus sehingga perubahan dapat dilihat. Selain itu, mekanisme
tersebut dibuat dengan sengaja "kaku" sehingga penyadapan
barometer mengungkapkan apakah tekanan naik atau turun
sebagai pointer bergerak.

2.3.2.3Barographs

Seorang pencatat tekanan udara , yang mencatat grafik

beberapa tekanan atmosfer, menggunakan mekanisme
barometer aneroid untuk memindahkan jarum pada foil merokok
atau untuk memindahkan pena di atas kertas, baik yang
terpasang pada drum dipindahkan oleh jarum jam.

11
 2.4 Alat Ukur Tekanan

1. Bourdon Tube
2. Diaphragm Pressure Gage
3. Bellows Element

2.4.1 Bourdon Tube

• Terdiri pipa lengkung berongga.

• Digunakan untuk fluida dalam pipa.
• Tekanan dalam pipa menyebabkan pipa pada alat berubah
bentuk.
• Tekanan ditentukan dari perubahan secara mekanik
penunjuk pada alat
• Tipe bourdon tube adalah C, spiral, dan helical.

Gambar 2.9 Bagian-bagian bourdon tube

12
 Bourdon tabung yang berbentuk bulat lonjong tabung
dengan penampang. Tekanan dari media bekerja pada bagian
dalam tabung. Lahiriah tekanan pada penampang oval
memaksanya untuk menjadi bulat. Karena kelengkungan tabung
cincin, tabung Bourdon kemudian membungkuk seperti yang
ditunjukkan dalam searah dengan tanda panah.
Karena mereka kuat konstruksi, Bourdon sering digunakan
dalam lingkungan yang keras dan tekanan tinggi, tetapi juga
dapat digunakan untuk tekanan sangat rendah; waktu respons
bagaimanapun, adalah lebih lambat dari bellow atau diafragma.
Tabung Bourdon bekerja pada prinsip sederhana bahwa
tabung bengkok akan berubah bentuknya saat terkena variasi
tekanan internal dan eksternal. Sebagai tekanan diterapkan
secara internal, meluruskan tabung dan kembali ke bentuk
aslinya ketika tekanan dilepaskan.
Ujung tabung bergerak dengan perubahan tekanan internal
dan mudah dikonversi dengan pointer ke skala. Link konektor
digunakan untuk mentransfer gerakan ujung ke sektor gerakan
diarahkan. Pointer ini diputar melalui pinion bergigi oleh sektor
diarahkan Jenis gauge mungkin memerlukan pemasangan
vertikal (orientasi tergantung) untuk hasil yang benar. Unsur ini
tunduk pada shock dan getaran, yang juga karena massa tabung.
Karena ini dan jumlah gerakan dengan jenis penginderaan,
mereka rentan terhadap kerusakan, terutama di dasar tabung.
Keuntungan utama dengan tabung Bourdon adalah bahwa ia
memiliki operasional yang luas (tergantung pada bahan tabung).
Jenis pengukuran tekanan dapat digunakan untuk rentang
tekanan positif atau negatif, walaupun akurasi yang terganggu
ketika dalam ruang hampa.
a. C-type Bourdon Tube

13
 - Range 15 ~ 100.000 psig
- Range akurasi (± 0.1 ~ ± 5) % span.

Gambar 2.10 bourdon tube

Gambar 2.11 bourdon tube

Spiral Bourdon Tube

• Range tekanan menengah (medium pressure)
• Tersedia dalam range hingga 100.000 psig.
• Range akurasinya sekitar ± 0.5 % dari span.

bag

14
 Gambar 2.12 Spiral bourdon tube
Keuntungan dan kekurangan
• Bersifat portabel
• Ketelitian cukup tinggi
• Pengukuran terbatas pada tekanan statis
• Terjadi histerisis
• Terpengaruh shock dan vibrasi

2.4.2 Element Bellows

Prinsip Operasi
Prinsip operasi didasarkan pada perubahan volume dari
element bellows sehingga diperoleh hubungan yang linear antara
tekanan dan simpangan. Sebuah bellow merupakan unsur
diperluas dan terdiri dari serangkaian lipatan yang
memungkinkan ekspansi. Salah satu ujung Bellows adalah tetap
dan bergerak lainnya dalam menanggapi diterapkan tekanan.
Sebuah pegas digunakan untuk melawan gaya diterapkan dan
hubungan yang menghubungkan akhir bellow ke sebuah
penunjuk untuk indikasi. Bellow tipe sensor juga tersedia yang
memiliki tekanan penginderaan di bagian luar dan atmosfer
kondisi dalam. musim semi ini ditambahkan ke bellow untuk
pengukuran yang lebih akurat. Yang elastis aksi bellow sendiri
tidak cukup untuk secara tepat mengukur kekuatan tekanan

15
diterapkan. Jenis pengukuran tekanan terutama digunakan untuk
kontrol ON / OFF menyediakan membersihkan kontak untuk
membuka dan menutup sirkuit listrik. Bentuk penginderaan
menanggapi perubahan tekanan pneumatik atau hidrolik.

• Kuningan
• fosfor-perunggu
• Berrilium-tembaga
• Monel
• stainless steel
• inconel
• dan bahan metal lainnya

Gambar 2.13 Bagian-bagian element bellows

Aplikasi :
- Pengukuran tekanan rendah (absolute atau relative)
- Tekanan diferensial,
- Tekanan vacuum sampai tekanan 0 – 400 psig.
Range (inch H2O) :

16
 - Hingga 30 atau 40 psig
- Tersedia juga dalam range 0 – 2.000 psig.

Penggunaan yang terbesar sebagai :

- Elemen penerima
- Pneumatic recorders, indicators dan controllers.
- Unit diferensial pressure untuk pengukuran aliran (flow).
Ketelitian bellows element adalah sekitar ± ½ %.

Spesifikasi Umum
Kelebihan
• Biaya pengadaan awal : rendah
• Konstruksi kuat dan sederhana
• Dapat digunakan untuk tekanan rendah dan menengah
• Dapat digunakan untuk mengukur tekanan absolut,
tekanan relatif (gauge) dan tekanan diferensial.

Kekurangan
• Memerlukan kompensasi temperature
• Tidak dapat digunakan untuk mengukur tekanan tinggi.
• Mempunyai histeresis dan drift yang besar.
• Tidak cocok untuk mengukur tekanan yang dinamis.

Aplikasi khas

Tekanan proses terhubung ke sensor dan diterapkan

secara langsung. Dengan meningkatnya tekanan, bellow
mengerahkan gaya pada musim semi utama. Ketika gaya
ambang musim semi utama adalah mengatasi, gerak ditransfer
ke blok kontak menyebabkan kontak untuk menjalankan. Ini
adalah pengaturan Trip. Ketika tekanan menurun, mata air
utama akan menarik yang menyebabkan sekunder diferensial

17
pisau pegas untuk mengaktifkan dan me-reset kontak. Ini adalah
pengaturan Reset. Gaya pada pegas utama adalah bervariasi
dengan memutar penyesuaian rentang operasi sekrup. Hal ini
menentukan di mana perjalanan akan kontak. Gaya pada pegas
pisau diferensial sekunder bervariasi dengan memutar diferensial
sekrup penyesuaian. Ini menentukan di mana kontak akan
mengatur ulang.

Ilustrasi grafis

Paduan tembaga dapat digunakan pada air atau udara.

cairan dan gas lainnya mungkindigunakan jika non-korosif
terhadap paduan ini. Gunakan jenis baja stainless 316 lebih
korosif cairan atau gas. Piston kontrol digunakan untuk cairan
hidrolik yang beroperasi pada tekanan tinggi. Mereka tidak
dimaksudkan untuk digunakan dengan udara atau air sebagai
ketepatan mereka terbatas.

Pendinginan Aplikasi

Kontrol Refrigerasi dibangun dengan denyut peredam

tambahan untuk menyaring keluar pulsations parah yang
dihasilkan oleh reciprocating kompresor pendingin. Tekanan
kontrol tidak dilengkapi dengan fungsi snubber ditambahkan
dapat mengakibatkan berkurangnya bellow hidup.

Hasil hidup berkurang dari pulsations cukup parah untuk

menyebabkan bellow untuk memekik pada frekuensi pompa atau
pada gelombang harmonik yang dihasilkan terdistorsi di SPBU
tertentu loading tuntutan. kontrol Pendinginan umumnya
disediakan sebagai standar dengan snubber pulsasi dibangun ke
dalam batang dari bellow.

18
 2.4.3 Diaphragm Pressure Gauge
Alat ini menggunakan deformasi elastis dari suatu diafragma
(membran) untuk mengukur perbedaan tekanan yang tidak
diketahui dengan tekanan referensi
Salah satu bentuk Diaphragm pressure gage terdiri sebuah
kapsul yang terbagi atau sebuah diafragm. Salah satu sisi
diafragma terbuka pada tekanan eksternal target, P Ext, dan sisi
lain dihubungkan dengan tekanan yang diketahui, P Ref,

• Perbedaan tekanan, P Ext – P Ref,secara mekanik mengubah

diafragma`

Gambar 2.14 Bagian-bagian diafragma pressure

gauge

19
 Sebuah diafragma berbentuk melingkar berbelit membran
yang melekat pada tekanan bohlam sekitar keliling. Tekanan
media di satu sisi dan indikasi media di sisi lain. Defleksi yang
diciptakan oleh tekanan dalam pembuluh akan berada di arah
panah yang ditunjukkan. Diafragma menyediakan kerjanya cepat
dan akurat indikasi tekanan. Namun, gerakan atau stroke tidak
sebesar bellow sensor tekanan Banyak bergantung pada defleksi
diafragma untuk pengukuran. Diafragma adalah disc fleksibel,
yang dapat dilakukan secara datar atau dengan konsentris.
Lipatannya dan terbuat dari logam lembaran dengan dimensi
toleransi yang tinggi. Diafragma dapat digunakan sebagai alat
mengisolasi cairan proses, atau untuk highpressure aplikasi. Hal
ini juga berguna dalam memberikan pengukuran tekanan dengan
transduser listrik. Diafragma yang dikembangkan dengan baik
dan terbukti. desain modern telah diabaikan histeresis, gesekan
dan masalah kalibrasi bila digunakan dengan instrumentasi
cerdas. Mereka digunakan secara luas pada tanaman penyejuk
udara dan untuk ON / OFF switching aplikasi. Seleksi Pemilihan
bahan diafragma adalah penting, dan sangat tergantung pada
aplikasi. tembaga Berilium memiliki kualitas elastis yang baik, di
mana Ni-Span C memiliki sangat suhu rendah koefisien
elastisitas. Stainless steel dan Inconel digunakan dalam aplikasi
temperatur ekstrim, dan juga cocok untuk lingkungan korosif.
Untuk histerisis minimum dan drift, maka Quartz adalah pilihan
terbaik.
Ada dua jenis utama pembangunan dan pengoperasian
sensor diafragma. Yaitu:
- Motion Balanced
- Angkatan Balanced

20
 Desain Motion seimbang digunakan untuk mengendalikan
lokal, indikator pembacaan langsung. Namun demikian rentan
terhadap kesalahan histeresis dan gesekan. desain Force
seimbang digunakan sebagai pemancar untuk menyampaikan
informasi dengan tinggi akurasi, namun mereka tidak memiliki
kemampuan indikasi langsung.
Range normal : vacuum hingga 200 psig,
Akurasi (±½ ~ ±1¼) % full span.
Berbagai bentuk disain dari diaphragm yaitu single capsul
dan multiple Capsul

Gambar 2.15 Bentuk-bentuk kapsul

21
 Gambar 2.16 Berbagai bentuk disain dari diaphragm
Pressure Gage

Keuntungan dan kekurangan

• Respon lebih cepat
• Akurasi tinggi (sampai 0,5 % FS)
• Linieritas baik jika perubahan tekanan tidak lebih besar
dari pada ketebalan diafragma

Keuntungan
- Memberikan isolasi dari fluida proses
- Baik untuk tekanan rendah
- Murah
- Beragam
- Handal dan terbukti
- Digunakan untuk mengukur gauge, tekanan atmosfer dan
diferensial

22
