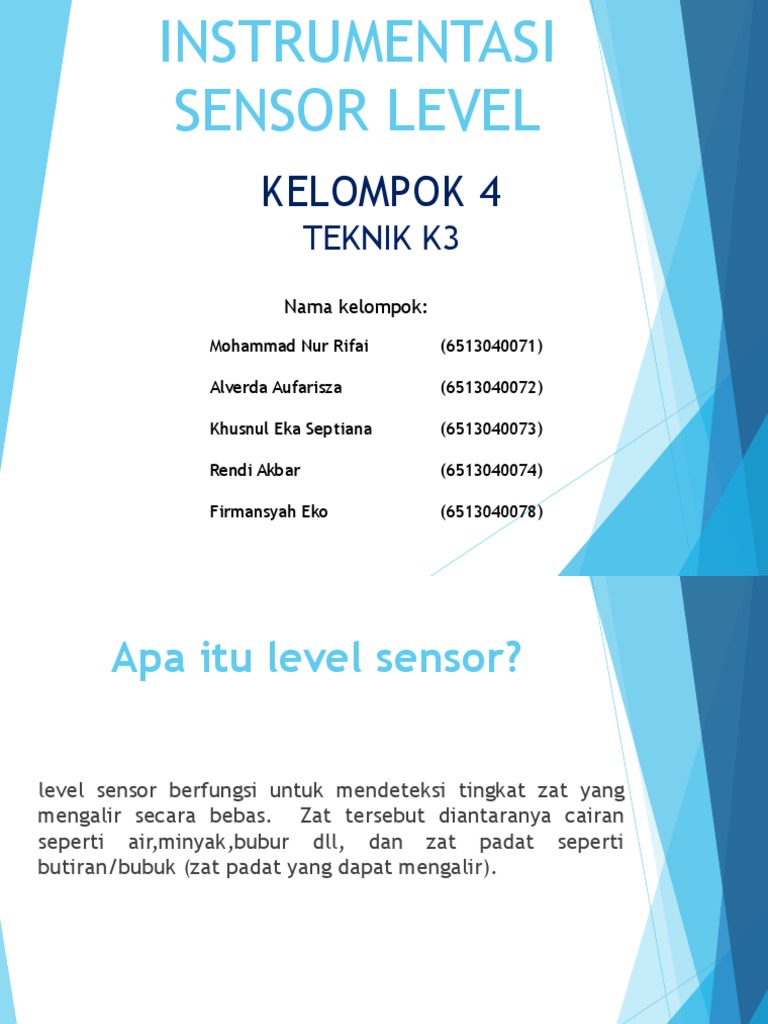

INSTRUMENTASI

SENSOR LEVEL
KELOMPOK 4
TEKNIK K3
Nama kelompok:
Mohammad Nur Rifai (6513040071)

Alverda Aufarisza (6513040072)

Khusnul Eka Septiana (6513040073)

Rendi Akbar (6513040074)

Firmansyah Eko (6513040078)

 Apa itu level sensor?

level sensor berfungsi untuk mendeteksi tingkat zat yang

mengalir secara bebas. Zat tersebut diantaranya cairan
seperti air,minyak,bubur dll, dan zat padat seperti
butiran/bubuk (zat padat yang dapat mengalir).
Sistem pengukuran level
sensor terbagi menjadi 2.

point level
point level merupakan pengukuran secara diskrit/digital yang
biasanya menggunakan metode pensaklaran switching sebagai
contoh signal untuk level low-low, low, high, high-high,

continuous level
continuous level pengukuran ini menggunakan metode analog
(420 mA) contoh seperti sensor level yang memakai prinsip kerja
gelombang mikro (microwave radar) atau gelombang suara
(ultrasonic).
 Berikut ini beberapa jenis jenis level sensor
yang sering ditemukan dalam dunia industri :

1. Level Switch
Secara umum level berarti ketinggian, sedangkan
switch berarti saklar, jadi level switch dapat di
definisikan saklar otomatis yang digunakan untuk
mendeteksi ketinggian, sebagai contoh digunakan
untuk mendeteksi suatu volume benda cair yang
terdapat pada suatu tabung/tanki, seperti tanki
penyimpanan minyak,tanki air dan lain lain.
Gambar dari Level Switch
pada pabrik semen
 Cara Kerja Level Switch
Sesuai dengan namanya, bahwa level switch adalah alat yang
mendeteksi ketinggian atau level dari suatu volume benda cair pada
suatu tabung atau tangki, kita ambil contoh, misalkan level switch
dipasang pada tangki air untuk mendeteksi jumlah atau volume air yang
masuk kedalam tangki, kemudian alat ini dihubungkan dengan mesin
pompa air, pada saat volume air didalam tabung sudah mencapai level
tertentu ( high misalkan ) dan terdeteksi oleh sensor, maka sensor level
switch akan bekerja sebab bagian depan dari level switch terendam
oleh air, ketika itu pula level switch akan memerintahkan mesin pompa
air untuk berhenti berputar, dalam artian level switch akan
memutuskan aliran arus yang ke mesin pompa air.
Pertanyaanya kapan mesin pompa
air akan bekerja kembali ?
mesin pompa air akan bekerja kembali
manakala volume air yang ada didalam tangki
berkurang akibat pemakaian, dan terdeteksi
oleh sensor level switch yang dipasang
dibagian bawah tangki ( low ) pada saat itu
pula sensor akan memerintahkan mesin
pompa air untuk bekerja atau berputar agar
mengisi tangki, demikian seterusnya.
2. Radar Level
Pada dasarnya prinsip kerja sensor ini akan
mengeluarkan gelombang mikro (microwave) yang
selanjutnya gelombang tersebut akan dipantulkan
oleh material yang diukur , dan rentang waktu antara
pengiriman (transmitter) sampai kembali di
terima (receiver) ini kemudian dikali kecepatan
cahaya dibagi dua sehingga kita mendapatkan jarak
ketinggian (4-20mA).
Gambar dari Radar Level
 Cara Kerja Radar Level

Prinsip kerja sensor ini mengeluarkan gelombang mikro

(microwave) yang kemudian gelombang tersebut
kembali dipantulkan oleh material yang diukur, dan
rentang waktu antara pengiriman (transmitter) sampai
kembali di terima (receiver) ini kemudian dikali
kecepatan cahaya dibagi dua sehingga kita
mendapatkan jarak ketinggian (4-20 mA).
3. Silo Pilot

Memiliki cara kerja sebagai berikut ; pertama silo pilot akan

mendapatkan perintah/command (CCR/Local) yang
memerintahkan motor untuk menurunkan bandul, lalu jika
bandul menyentuh material maka pita pada silo pilot akan
mengendor sehingga menyentuh/menekan kontak switch pada
silo pilot yang kemudian silo pilot memerintahkan motor untuk
membalik putaran sehingga bandul kembali naik ke atas,
dengan itu ketinggian/volume material dapat diketahui dari
panjang pita bandul yang diturunkan tadi. Signal dari silo pilot
ini berupa analog (4-20 mA atau 0-20 mA).
Gambar dari Silo Pilot
Cara Kerja Silo Pilot
Prinsip kerja dari silo pilot ini ialah yang pertama silo pilot
akan mendapatkan perintah/command (CCR/Local) yang
memerintahkan motor untuk menurunkan bandul, lalu jika
bandul menyentuh material maka pita pada silo pilot akan
mengendor sehingga menyentuh/menekan kontak switch pada
silo pilot yang kemudian silo pilot memerintahkan motor untuk
membalik putaran sehingga bandul kembali naik ke atas,
dengan itu ketinggian/volume material dapat diketahui dari
panjang pita bandul yang diturunkan tadi. Signal dari silo pilot
ini berupa analog (4-20 mA atau 0-20 mA
Penggunaan sensor level di pabrik semen
biasanya di pasang di bin material, Silo ataupun
untuk mengetahui ketinggian/volume tandon
air (water treatment). Dari ketiga sensor level
di atas yang paling cocok untuk pengukuran
level di pabrik semen adalah silo pilot karena
selain cukup handal sensor ini juga baik untuk
pengukuran material bulk seperti semen .
Level Sensors on Cars

Tingkat sensor tidak hanya digunakan dalam industri

dan aplikasi kimia
Sensor ini berkisar dari sederhana mekanik untuk
alat elektronik atau memancar
Level Sensors on Cars

Mobil mengandung dua jenis utama tingkat sensor

Sensor mengapung
Sensor visual
Sensor mengapung ini ditemukan dalam tangki bensin, sedangkan
ada beberapa visual sensor-sensor di bawah kap mobil
Gas Tank Float Sensor

Pada awalnya, pengapung adalah tank di atas

Yang terpasang wiper adalah lebih dekat ke sisi terminal
negatif
Kurang resistansi
arus lebih
Panas pemanasan kumparan
Menarik bimetal strip jadi dashboard mengukur menampilkan penuh
Gas Tank Float Sensor

Sebagai bahan bakar keluar tank, mengapung menurunkan

Wiper bergerak lebih jauh ke bawah resistor
lebih perlawanan
kurang arus
kumparan mendingin
Strip menarik dengan pengerutan logam
Gas Tank Float Sensor

Akhirnya, setelah float hits bawah tank, wiper ditarik

ke kanan jauh
Hambatan tertinggi
Terendah saat ini
Pemanasan kumparan
Strip menarik mengukur untuk kosong
 Daftar Pustaka
http://www.testingindonesia.com/article/detail/22/apa-
itu-level-sensor
http://nonoharyono.blogspot.com/2010/01/level-switch-
sensor-ketinggian.html
http://www.guntursanjaya.com/2013/02/sensor-level-di-
dunia-industri.html
Penerapan Sensor Level di
Industri
 THANKS FOR YOUR
ATTENTION
MATRIKS.... BE THE BEST YO...
