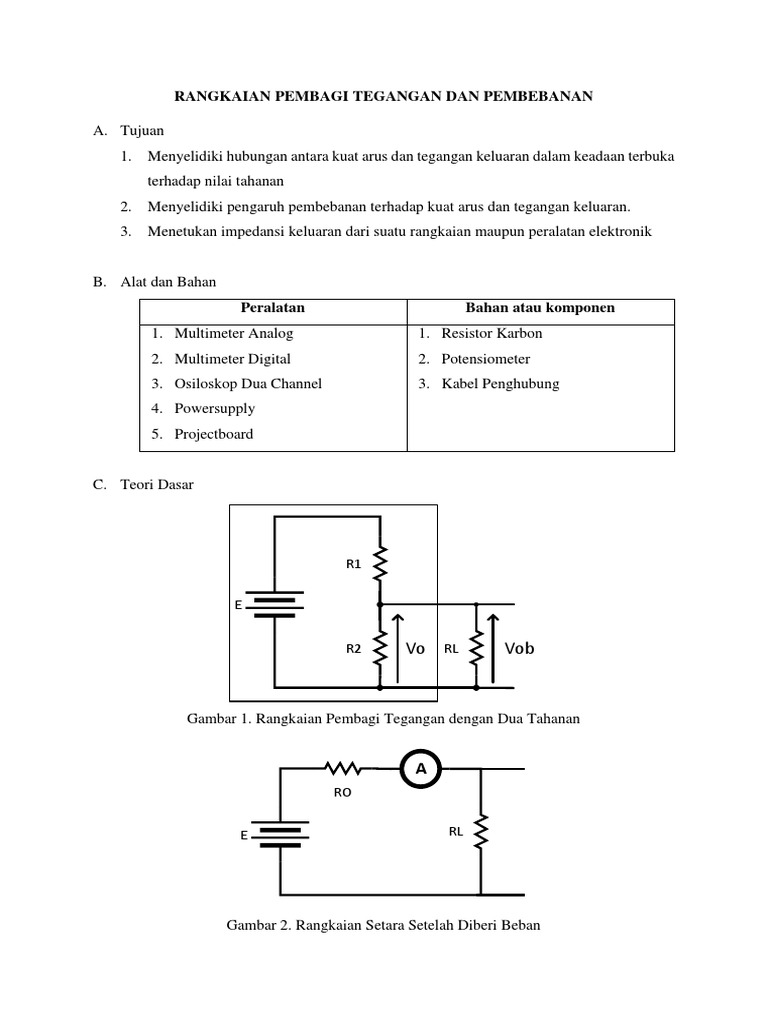

RANGKAIAN PEMBAGI TEGANGAN DAN PEMBEBANAN

A. Tujuan
1. Menyelidiki hubungan antara kuat arus dan tegangan keluaran dalam keadaan terbuka
terhadap nilai tahanan
2. Menyelidiki pengaruh pembebanan terhadap kuat arus dan tegangan keluaran.
3. Menetukan impedansi keluaran dari suatu rangkaian maupun peralatan elektronik

B. Alat dan Bahan

Peralatan Bahan atau komponen
1. Multimeter Analog 1. Resistor Karbon
2. Multimeter Digital 2. Potensiometer
3. Osiloskop Dua Channel 3. Kabel Penghubung
4. Powersupply
5. Projectboard

C. Teori Dasar

R1

R2 Vo RL Vob

Gambar 1. Rangkaian Pembagi Tegangan dengan Dua Tahanan

A
RO

E RL

Gambar 2. Rangkaian Setara Setelah Diberi Beban

D. Tugas Pendahuluan
1. Diberikan suatu rangkaian listrik seperti pada gambar

R1=100 R4=400

R2=200
R5=200
E=9V Vo
E=6V

R3=100
E=6V
Tentukanlah:
a. Arus yang mengalir melalui tahanan R1, R2, dan R5
b. Tegangan keluaran pada tahanan R5
2. Berdasarkan gambar 2, buktikanlah persamaan (4a) dan (4b)
3. Pada gambar 1 diberikan suatu tegangan DC sebesar 12 Volt dan nilai tahanan R 1 =
10 KΩ, sedangkan tahanan R2 dapat divariasikan menggunakan potensiometer 10 KΩ.
dimulai dari nilai tahanan R2 = 1 KΩ dan setiap kenaikan sebesar 1 KΩ tentukanlah:
a. Besar arus dan tegangan keluaran dalam keadaan terbuka
b. Berdasarkan data buatlah grafik yang menghubungkan antara arus dengan
tahanan R2, dan tegangan keluaran dengan tahanan R2.
4. Jika pada soal nomor 3 untuk nilai tahanan R2 = 6 KΩ dan nilai tahanan beban
divariasikan dari 1 KΩ sampai 5 KΩ dengan kenaikan 1 KΩ:
a. Tentukanlah arus dan tegangan keluaran setiap nilai tahanan beban yang
diberikan
b. Buatlah grafik yang menghubungkan antara tegangan keluaran dan arus keluaran
terhadap tahanan beban
c. Buatlah grafik yang menghubungkan antara tegangan keluaran dalam keadaan
terbeban dengan kuat arus keluaran
5. Jelaskanlah Teknik pengukuran impedansi keluaran dari suatu rangkaian elektronik
atau peralatan fisika yang berbasis elektronik.
E. Prosedur Kerja
1. Berdasarkan gambar 1, tetapkanlah besar tegangan sumber, tahanan R2 menggunakan
potensiometer dan nilai tahanan R1 seperti 2 KΩ
2. Rakitlah komponen-komponen tersebut pada projectboard dan hubungkanlah
rangkaian dengan sumber tegangan DC
3. Ukurlah kuat arus dan tegangan keluaran pada setiap perubahan nilai tahanan R2 yang
diberikan
4. Masukanlah data hasil pengukuran dan perhitungan dari kuat arus dan tegangan
keluaran pada tabel 1
5. Tetapkanlah nilai tahanan R2 pada suatu nilai tertentu dan ukurlah tegangan
keluarannya
6. Pasanglah tahanan beban menggunakan potensiometer pada bagian keluaran dari
rangkaian pembagi tegangan
7. Dengan memvariasikan nilai tahanan beban ukurlah kuat arus dan tegangan keluaran
dalam keadaan terbeban
8. Masukanlah data hasil pengukuran kuat arus dan tegangan keluaran pada tabel 2.
9. Pilihlah suatu sumber tegangan seperti DC variable low voltage transformer atau
powersupply
10. Tetapkanlah tegangan keluaran yang diinginkan dari sumber tegangan seperti 9 Volt
11. Hubungkanlah bagian keluaran dari sumber tegangan dengan beban seperti tahanan
geser 100 Ω.
12. Dengan memvariasikan nilai tahanan geser ukurlah kuat arus dan tegangan keluaran
dalam keadaan terbeban
13. Masukan data hasil pengukuran kuat arus dan tegangan keluaran pada tabel 2
F. Tabel Data
Tabel 1. Data hubungan antara kuat arus dan tegangan keluaran dengan tahanan R2 yang
didapat dari hasil pengukuran dan perhitungan
Kuat Arus (mA) Tegangan Keluaran (Volt)
No R2
IU IH VOU VOH

Tabel 2. Data hasil pengukuran kuat arus dan tegangan keluaran, jatuh tegangan sebagai
fungsi dari tahanan beban
No RL (KΩ) IL (mA) VOB (Volt) ΔVO (Volt)
G. Tugas akhir
1. Berdasarkan data hasil pengukuran kuat arus dan tegangan keluaran dari rangkaian
pembagi tegangan buatlah grafik yang menghubungkan antara kuat arus dengan
tahanan R2 dan antara tegangan keluaran dengan tahanan R2 yang didapat dari hasil
pengukuran dan perhitungan. Grafik dapat dibuat menggunakan program Microsoft
excel atau lotus release 5. Berikanlah interpretasi terhadap kedua grafik tersebut
2. Dari data hasil pengukuran terhadap kuat arus dan tegangan keluaran pada tabel 2
buatlah grafik yang menghubungkan antara kuat arus dengan tahanan beban, tegangan
keluaran dengan tegangan beban, dan tegangan keluaran dengan kuat arus. Berikanlah
analisis dan interpretasi untuk setiap grafik yang didapat. Melalui hubungan antara
tegangan keluaran dengan kuat arus tentukan impedansi keluaran dari rangkaian
pembagi tegangan
3. Melalui data pada tabel 3, buatlah grafik yang menghubungkan antara tegangan
keluaran dengan kuat arus. Tentukanlah impedansi keluaran dari sumber tegangan
yang digunakan. Buatlah rangkaian setara Thevenin dari sumber tegangan yang
digunakan

H. Daftar Pustaka
D.I. Crecraft, D.A. Gorham, J.J. Sparkes, (1993). Electronic. Chapman & Hall. Hal: 11 –
13
Sutrisno, (1986). Elektronika Teori Dasar dan Penerapannya Jilid I. ITB. Bandung. Hal: 1
– 10
W.L. Faissler, (1991). An Introduction to Modern Electronics. John Wiley & Sons, Inc.
Hal: 33 - 34
