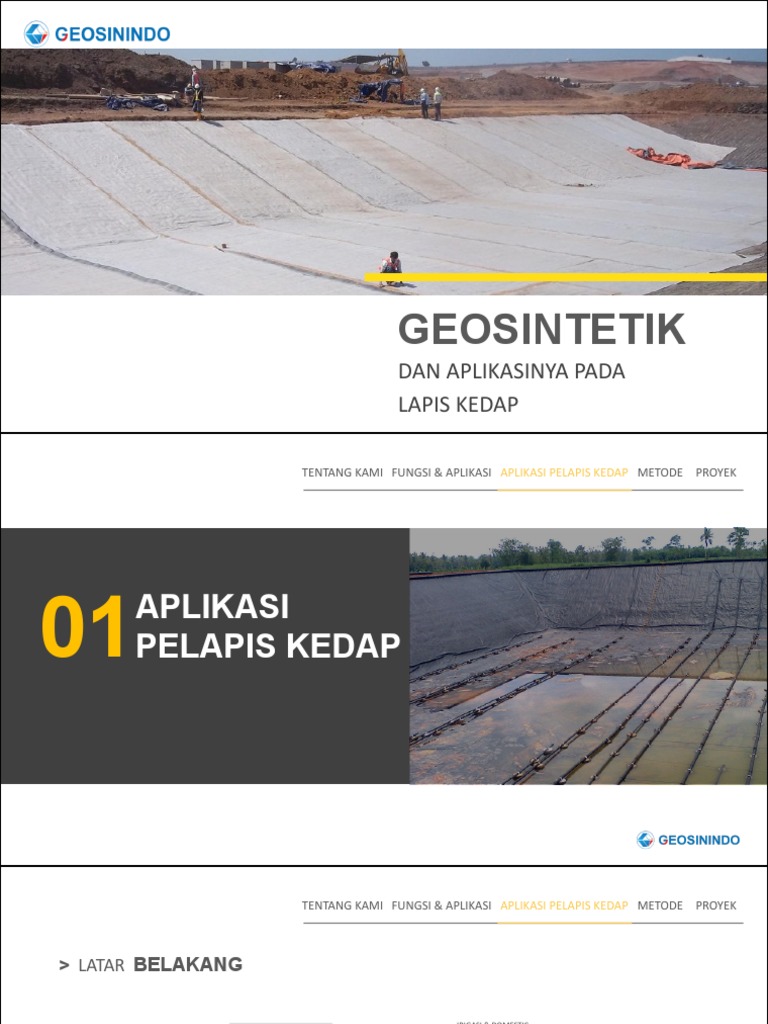

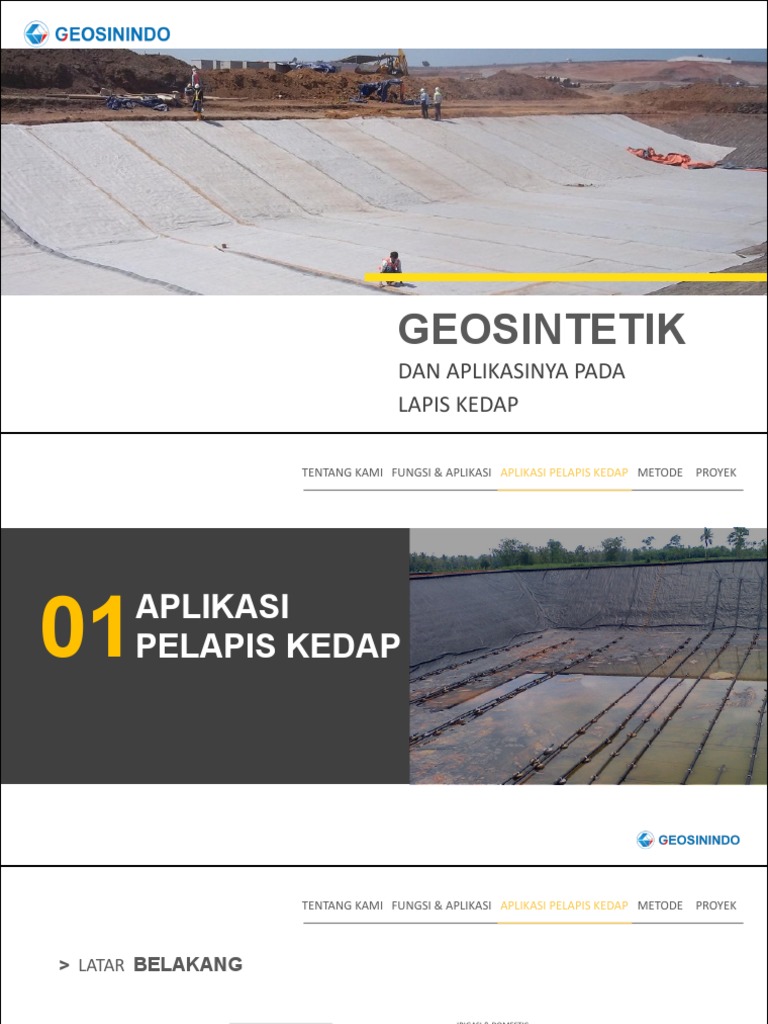

Geosintetik: Dan Aplikasinya Pada Lapis Kedap

GEOSINTETIK
DAN APLIKASINYA PADA

LAPIS KEDAP
TENTANG KAMI FUNGSI & APLIKASI APLIKASI PELAPIS KEDAP METODE PROYEK
01 APLIKASI
PELAPIS KEDAP
> LATAR BELAKANG
IRIGASI & DOMESTIC

WELLS
WATER TABLE LANDFILL

A
A
SUNGAI
LEACHATE
> LATAR BELAKANG

Metode/struktur konvensional: tanki besi/ baja, cor beton, compacted clay
Kendala :
1. Kualitas material: keseragaman & konsistensi
2. Metode kerja: perlu alat berat/pemancangan, bekisting
3. Waktu: setting time (cor beton)
4. Biaya: mobilisasi bahan, proses pekerjaan kompleks
MATERIAL GEOSINTETIK
GEOSYNTHETIC CLAY LINER ( GCL) :

VELKOSEAL®, ENVIROMAT
Material geosintetik komposit dari 2 lapis
geotekstil yang menjepit bentonite di
tengahnya, memiliki kekedapan sangat tinggi.
> MATERIAL GEOSINTETIK

GCL
EFEK TUSUKAN DENGAN BATU RUNCING TAMPAK BEKAS TUSUKAN BATU BENTONITE KEMBALI KE BENTUK
SEMULA
> MATERIAL GEOSINTETIK

GCL
Geotextile to support bentonite
Reinforcement of bentonite layer

by entanglement of fibers
Tightly encapsulated sodium
bentonite
Moisture induced swelling

Impermeable natural clay seal with
constructed by fibers results
high internal shear strength
an low permeability barrier
MATERIAL GEOSINTETIK
GCL-SODIUM BENTONITE
Lempung montmorrillonite diproses dari

bahan sedimentasi abu vulkanik
Dapat mengembang hingga 15 kali volume

asal, karena pengaruh kadar air
Permeabilitas < 5x10-9 cm/dtk

> ANALISA PERANCANGAN
KEPUTUSAN BAPEDAL NO 04 TAHUN 1995

TENTANG
TATA CARA PERSYARATAN PENIMBUNAN HASIL PENGOLAHAN,
PERSYARATAN LOKASI BEKAS PENGOLAHAN DAN
LOKASI BEKAS PENIMBUNAN LIMBAH BAHAN BERBAHAYA DAN BERACUN
- Kategori I (Secure Landfill Double Liner)

- Kategori II (Secure Landfill Single Liner)
- Kategori III (Landfill Clay Liner)

KEPUTUSAN KEPALA BADAN PENGENDALIAN DAMPAK LINGKUNGAN
NOMOR : KEP-04/BAPEDAL/09/1995
LANDFILL KATEGORI I LAPISAN PELINDUNG

Tanah setempat yang tidak mengandung material tajam setebal minimum 30 cm.
SISTEM PENGUMPULAN DAN PEMINDAHAN LINDI

Menggunakan tanah butiran minimum setebal 30 cm dengan permeabilitas minimum 1 x 10-4 m/detik. Untuk
LIMBAH di dinding/lereng, menggunakan geonet.
LAPISAN GEOMEMBRANE PERTAMA

HDPE Geomembrane dengan tebal 1,5 – 2,0 mm
LAPISAN PELINDUNG
LAPISAN TANAH PENGHALANG
SISTEM PENGUMPULAN DAN
PEMINDAHAN LINDI Tanah liat yang dipadatkan hingga permeabilitas 10-9 m/detik. Minimal ketebalan 30 cm. Atau bisa
menggunakan GCL.
SISTEM DETEKSI KEBOCORAN

Geonet yang di atasnya dilekatkan geotekstil non woven. Untuk mengumpulkan Lindi dan mengalirkannya ke
bak pengumpul.
LAPISAN DASAR
LAPISAN GEOMEMBRANE KEDUA
TANAH SETEMPAT LAPISAN DASAR

Tanah yang dipadatkan. Minimum 1 m (berlapis). Daya dukung cukup
RANCANG BANGUN/ DESAIN PELAPISAN DASAR
TEMPAT PENIMBUNAN LIMBAH B3 (LANDFILL)

LANDFILL KATEGORI II
LAPISAN PELINDUNG

LIMBAH
di dinding/lereng, menggunakan geonet.

LAPISAN PELINDUNG Tanah liat yang dipadatkan hingga permeabilitas 10-9 m/detik. Minimal ketebalan 30 cm. Atau bisa
SISTEM PENGUMPULAN DAN menggunakan GCL.
PEMINDAHAN LINDI
LAPISAN GEOMEMBRANE PERTAMA
Geonet yang di atasnya dilekatkan geotekstil non woven. Untuk mengumpulkan Lindi dan mengalirkannya ke
LAPISAN DASAR bak pengumpul.
LAPISAN DASAR
TANAH SETEMPAT Tanah yang dipadatkan. Minimum 1 m (berlapis). Daya dukung cukup


LANDFILL KATEGORI III
LAPISAN PELINDUNG
LIMBAH
di dinding/lereng, menggunakan geonet.
LAPISAN PELINDUNG LAPISAN TANAH PENGHALANG

SISTEM PENGUMPULAN DAN Tanah liat yang dipadatkan hingga permeabilitas 10-9 m/detik. Minimal ketebalan 30 cm. Atau bisa
PEMINDAHAN LINDI menggunakan GCL.
SISTEM DETEKSI KEBOCORAN Geonet yang di atasnya dilekatkan geotekstil non woven. Untuk mengumpulkan Lindi dan mengalirkannya ke
bak pengumpul.
LAPISAN DASAR
LAPISAN DASAR
Tanah yang dipadatkan. Minimum 1 m (berlapis). Daya dukung cukup
TANAH SETEMPAT


VEGETASI PENUTUP
Tanaman yang sesuai dengan kondisi setempat dan tidak
VEGETASI PENUTUP merusak lapisan di bawahnya (rerumputan)
PELAPIS TANAH UNTUK PELAPIS TANAH UNTUK TUMBUHAN

TUMBUHAN Tanah setempat dengan kembang susut yang kecil setebal
PELAPIS TUDUNG DRAINASE minimum 60cm.
TUDUNG GEOMEMBRAN
PELAPIS TUDUNG DRAINASE
TANAH TUDUNG PENGHALANG Geonet yang di atasnya dilekatkan geotekstil non woven.
Untuk mengumpulkan air permukaan yang meresap
TANAH PENUTUP PERANTARA
TUDUNG GEOMEMBRANE
HDPE Geomembrane dengan tebal minimum 1 mm
LIMBAH TANAH TUDUNG PENGHALANG

Lempung yang dipadatkan dengan permeabilitas 10-9
m/detik. Tebal minimum 60 cm.
TANAH PENUTUP PERANTARA

Tanah setebal minimum 15 cm
PELAPISAN DASAR
PELAPIS PENUTUP AKHIR TEMPAT PENIMBUNAN

LIMBAH B3 KATEGORI I, II, & III
02 METODE
PELAKSANAAN
> METODE PELAKSANAAN

GEOMEMBRAN – PERSIAPAN LAHAN

GCL-TAHAPAN INSTALASI
PENYIAPAN LAHAN PENGGELARAN MATERIAL


PENGANGKURAN PENYAMBUNGAN

300 MM OVERLAP
DIRECTION OF
INSTALLATION

GCL-PENYAMBUNGAN UNDERCOAT
1 PART BENTONITE
6 PARTS UNDERCOAT
MARKING
UNDERCOAT WITH MARKING OF

MIX 1 : 6 OVERLAP
150 150 150
200

GCL-PENYAMBUNGAN TOP COAT
1 PART BENTONITE
4 PARTS WATER TOP COAT

UNDERCOAT
TOPCOAT
MARKING OF TOPCOAT
OVERLAP
150 150 150
300

GCL-SUSUNAN PANEL PADA LERENG
03 REFERENSI
PROYEK
REFERENSI PROYEK
PPLI MODULE IV
PROJECT DATA
Location : West Java
Job : Supply & Installation
Material : Geosynthetic Clay Liner
Application : Waste Pond Lining
Execution : 2005
REFERENSI PROYEK
BBSI KARAWANG
PROJECT DATA
Location : West Java
Job : Supply & Installation
Material : Geosynthetic Clay Liner
Application : Lining
Execution : 2014 & 2015
TERIMA KASIH
ROXY MAS BUSINESS CENTER BLOK C4 NO.18-20
PT TETRASA GEOSININDO JL.K.H. HASYIM ASHARI, JAKARTA 10150

PHONE : +62 21 633 0150 I FAX : +62 21 633 0540
email : office@geosinindo.com
