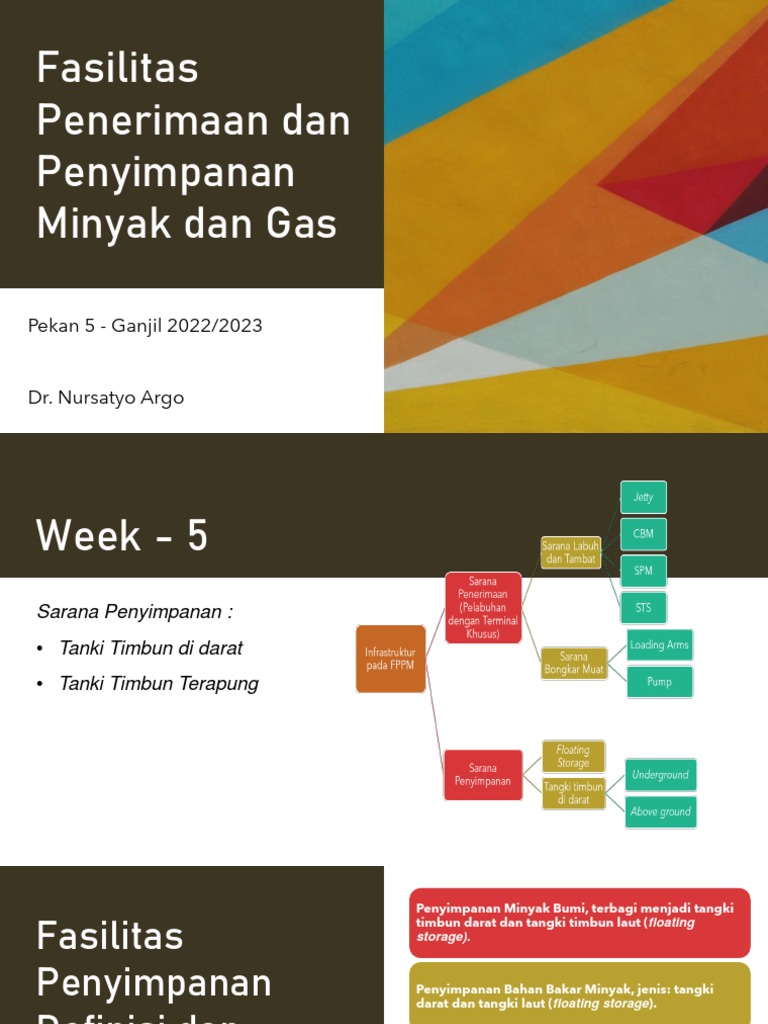

Fasilitas

Penerimaan dan
Penyimpanan
Minyak dan Gas

Pekan 5 - Ganjil 2022/2023

Dr. Nursatyo Argo

Week - 5
Sarana Penyimpanan :
• Tanki Timbun di darat
• Tanki Timbun Terapung
 Penyimpanan Minyak Bumi, terbagi menjadi tangki

Fasilitas
timbun darat dan tangki timbun laut (floating
storage).

Penyimpanan Penyimpanan Bahan Bakar Minyak, jenis: tangki

darat dan tangki laut (floating storage).

Definisi dan Penyimpanan Liquefied Petroleum Gas (LPG),

Kategori
Compressed Natural Gas (CNG), Liquefied Natural
Gas (LNG) atau Bahan Bakar Gas (BBG) yang terletak
di darat (tangki darat) dan di laut (floating storage)

(PP no. 36/2004)

Penyimpanan Hasil Olahan, jenis: tangki darat dan
tangki laut (floating storage)

Penyimpanan LPG dengan fasilitas Bottling Plant

(SPBE)
Sarana Penyimpanan
Tangki Timbun (Storage Tank) adalah :
Tempat yang digunakan untuk menyimpan minyak bumi atau hasil olahan minyak (BBM,
Naphta, Avtur, LPG, CNG, LNG, Base Oil, MFO, Bitumen, dll) sebelum didistribusikan kepada
konsumen.
Terbagi menjadi 2 kategori besar:
1. Tangki timbun (storage) yang terletak di darat dan dapat dikategorikan berdasarkan
letaknya, berdasarkan tekanannya dan berdasarkan bentuk atapnya.
2. Tangki apung (floating storage) yang merupakan tanki timbun di atas air (sarana apung)
 Memiliki beberapa bentuk dan tipe, antara lain:
1. Berdasarkan letaknya
• Underground Tank
• Aboveground Tank
2. Berdasarkan jenis atapnya
• Fixed Roof Tank (Cone Roof or Dome Roof)
• Floating Roof Tank (External or Internal)
3. Berdasarkan tekanannya
• Atmospheric Tank
• Pressure Tank

Jenis-jenis Tangki Penyimpanan

Storage Tank
Berdasar letak
Tangki Timbun
berdasarkan letaknya :

➢ Above Ground Tank

➢ + : Mudah dideteksi kalua ada keretakan/kebocoran,
mudah dikuras dan harga lebih murah
➢ - : Memakan banyak tempat, Terpapar sinar matahari.

➢ Below the Ground Tank

➢ + : Tidak terpapar matahari, tidak membutuhkan banyak tempat, tidak menganggu pemandangan
➢ - : Sulit mendeteksi bila ada kebocoran, Sulit dikuras, Lebih mahal harganya dan membutuhkan
pompa untuk operasional nya.
 Crude Oil Storage
Cavern
➢ Crude oil is typically stored in aboveground tanks
or in underground caverns, depending on market
conditions and supply/demand dynamics. It is
also occasionally stored in tanker ships.
➢ Crude oil storage tanks are typically large
cylindrical structures built of carbon steel, and
usually are painted a light color to reflect the rays
of the sun and minimizing evaporation.
 LNG – Underground Storage

https://link.springer.com/chapter/10.1007/978-3-030-35525-8_12
 Storage Tanks
Berdasar jenis atap nya
The types of industrial oil storage tanks
are as follows:
1. Fixed roof tank, this tank type is
employed for holding oil products in
lower volume. It consists of a
cylindrical steel shell with a cone- or
dome-shaped roof that is
permanently affixed to the tank
shell. This tank is fully welded and
designed for both liquid and vapor
tight. A breather valve is commonly
installed on the roof to allows the
tank to operate at a slight internal
pressure of vacuum.
 Storage Tanks – Above Ground

2. External Floating Roof Tank, it consists of an open-

topped cylindrical steel shell equipped with a roof that
floats on the surface of the stored liquid, rising and falling
with the liquid level. This tank is designed to minimize the
evaporative losses from the stored liquid.
 Storage Tanks –
Above Ground
3. Internal Floating Roof tank, it consists
of a fixed roof and an internal floating
roof that rises and falls with the liquid
level.
Storage Tanks – Above Ground
4. Domed Internal Floating
Roof Tank, it has heavier
type of deck used on
external floating roof
tanks. The function of the
fixed roof is not to act as a
vapor barrier, but to block
the wind. The type of fixed
roof most-commonly used
is a self-supporting
aluminum dome roof.
Storage Tanks
Berdasarkan tekanan nya
Pressure Tanks, the most common pressure tanks are those used in diving
cylinders, distillation towers and the LNG and LPG tanks. The spherical
pressure vessel is preferred for storage of the high-pressure fluids, since it
enables the even distribution of stresses.
Storage Tanks
Berdasarkan tekanan nya
Atmospheric storage tank adalah
tangki yang dirancang untuk
beroperasi dengan tekanan internal
yang mendekati atau sama dengan
tekanan atmosfer (atmosferik).
Tangki atmosferik biasanya terbuat
dari dari carbon steel, alloy steel,
atau logam lainnya tergantung
penggunaannya..
Integrated
Fuel and LPG
Terminals -
Dispersed
around
Indonesian
Archipelago
Indonesia Fuel Key Points:
1. Klasterisasi wilayah kerja Pertamina dibagi menjadi 8 marketing Operation
Region (MOR).

Storage - 2. Masing-masing MOR memiliki paling sedikit 1 (satu) TBBM terbesar yang
menjadi pusat penyimpanan/distribusi BBM intra dan/atau antar MOR.

Pertamina 3. Selain TBBM, terdapat beberapa MOR yang di dalamnya terdapat kilang
yang juga menjadi storage BBM serta menjadi titik distribusi BBM.
Pola Supply
dan
Distribusi
BBM
Beberapa Terminal BBM Pertamina
Terminal BBM
dan LPG
Wayame, Maluku
Terminal BBM&LPG Wayame
Terminal BBM Wayame adalah pemasok utama BBM dan
LPG untuk Wilayah Timur Indonesia.

TBBM Wayame juga merupakan loading port (pelabuhan

muat) yang menjadi lokasi transit supply dengan total 17
tangki timbun berkapasitas 160 ribu KL untuk produk:
• Premium, Pertamax dan Pertalite;
• Kerosene (minyak tanah);
• Avtur (bahan bakar pesawat);
• Solar dan Biosolar;
• Dexlite;
• Marine Fuel Oil (MFO/Bahan Bakar Kapal);
• Fatty Acid Methyl Ester (FAME/bahan campuran biosolar);
• LPG.
 Floating Storage adalah sebuah fasilitas
terapung yang digunakan untuk

Floating menampung minyak atau gas cair di

lepas pantai. Umumnya berupa kapal

Storage
lambung tunggal yang sudah
dikonversi.

Pada awalnya FSO atau FPSO dipakai

untuk menampung minyak mentah di
area eksplorasi lepas pantai di laut
dalam (untuk menghemat biaya
penyaluran minyak melalui submarine
pipeline), tapi pada perkembangannya
sistem FSO juga dipakai untuk
menyimpan produk yang bersifat
sementara.
Pemanfaatan
Kapal Tanker
sebagai Floating
Storage
Pada awal masa pandemi
COVID-19 (pertengahan tahun
2020), perusahaan migas
memanfaatkan kapal tanker
untuk menyimpan crude
oil/produk karena tangki timbun
penuh.
 FSO, FPSO and
FSRU
Floating Storage and Offloading (FSO) and
Floating Production, Storage and Offloading
(FPSO) are two types of offshore facilities that can
store, refine and load the oil products to the oil
tankers.

While the Floating Storage and Regasification Unit

(FSRU) is the facility that can store (temporarily) and
re-gasify the LNG/LPG before it is distributed.
 FSO Abherka adalah kapal MT. Geundondong
(berlambung tunggal/1985/80.000DWT) yang
telah dikonversi menjadi FSO di galangan Cosco,

FSO Abherka
Guandong – China pada tahun 2011.

(Crude Oil) Ukuran FSO Abherka: LOA 242.9m, Breadth

41.6m, Draft 12.89m
Kapasitas penampungan: 600.000 barrel minyak
mentah dan 150 pekerja

Lokasi: West Madura Offshore (WMO) di lepas

pantai barat Madura
Operator: Pertamina Hulu Energi
Kontrak sewa: 10 tahun
Floating Storage (LPG)
untuk Ketahanan Stok LPG 15 hari

Penggunaan
floating
storage dapat
mengurangi
RTD tanker
dalam
mengangkut
LPG ke
depot-depot
Pertamina.
FSO (Product Oil)
Pertamina menempatkan kapal Mt.
Pungut sebagai FSO di Pontianak pada
tgl. 20 Januari 2019.

Tujuannya adalah :
• Meningkatkan ketahanan stock di
daerah Pontianak dan sekitarnya.
• Mengurangi potensi Depot Kritis di
Kalimantan Barat
• Mengurangi jetty occupancy di
dermaga Sambu

Source : Foto Force Technology

 • Dibangun di galangan Samsung Heavy
Industries Ltd., Busan – Korea, 2021
• Owner: PT Jawa Satu Regas (JSR), yaitu
perusahaan patungan PT Pertamina Power
Indonesia, Marubeni Corporation, Sojitz
Corporation, PT Humpuss Intermoda
Transportasi, dan Mitsui OSK Lines.
• Kapasitas kargo penyimpan liquefied natural
gas (LNG) sebesar 170.150 m3.
• Kapasitas regasifikasi 300 MMscfd (tiga train
beroperasi dan satu standby).
• Pasokan LNG dari kilang LNG BP Tangguh,
Teluk Bintuni, Papua Barat.

FSRU Jawa-1 • Pipa gas sepanjang 21 km ke PLTGU Jawa-1

di Cilamaya Wetan – Karawang.
(Floating Storage untuk LNG) • Target COD (Commercial Operation Date) di
PLTGU Jawa-1 pada 15 Desember 2021.
Terima Kasih
