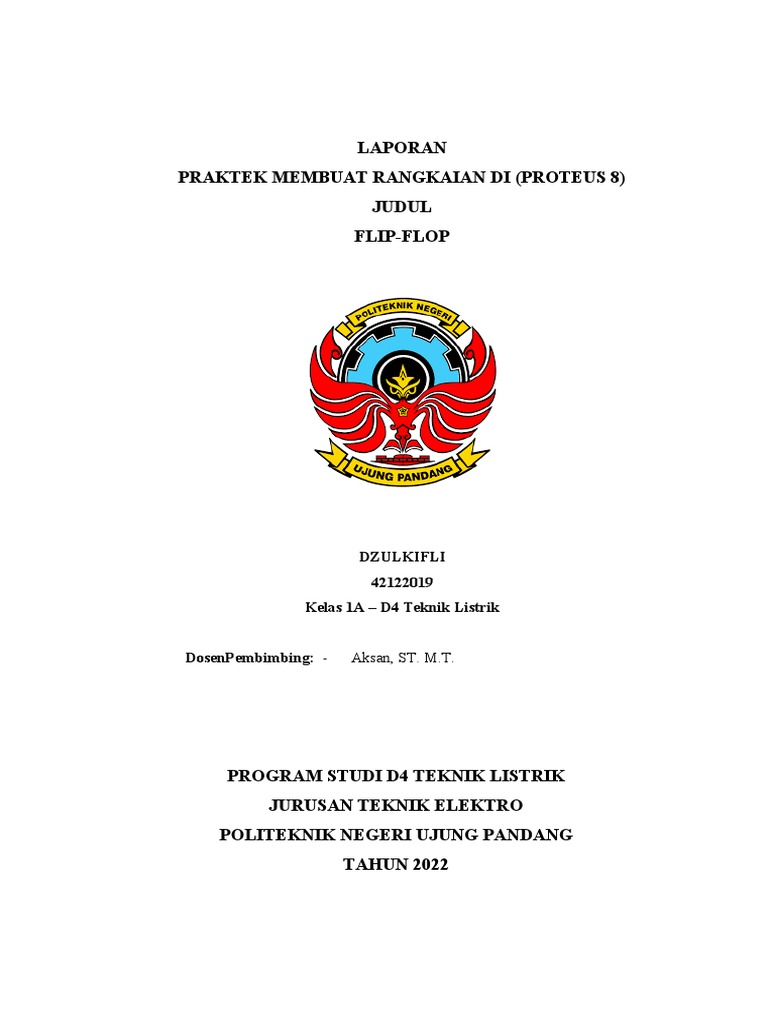

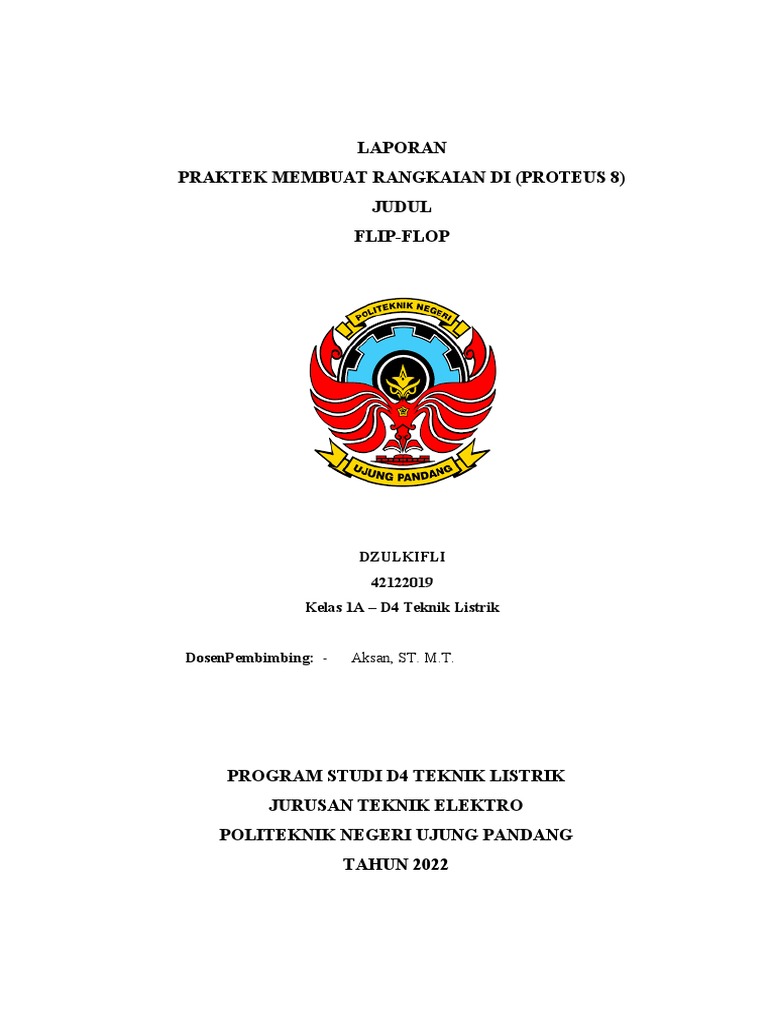

LAPORAN

PRAKTEK MEMBUAT RANGKAIAN DI (PROTEUS 8)


JUDUL
FLIP-FLOP

DZULKIFLI
42122019
Kelas 1A – D4 Teknik Listrik

DosenPembimbing: - Aksan, ST. M.T.

PROGRAM STUDI D4 TEKNIK LISTRIK


JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI UJUNG PANDANG
TAHUN 2022
KATA PENGANTAR

Puji syukur kita panjatkan atas kehadirat Allah Swt. yang telah memberikan
rahmat dan serta hidayah-Nya sehingga saya dapat menyelesaikan tugas yang
berjudul “Laporan Praktikum membuat rangkaian di software Proteus 8 “ ini
tepat pada waktunya.

Adapun tujuan dari penulisan dari laporan ini adalah untuk memenuhi tugas pada
mata kuliah Perangkat Elektronika . Selain itu, laporan ini juga bertujuan untuk
menambah wawasan tentang Flip-flop sebagai elemen penyimpan data, seperti
penyimpan data yang dapat digunakan untuk menyimpan memori, seperti sirkuit
yang dijelaskan pada logika sekuensial. di kehidupan sehari-hari bagi para
pembaca dan juga bagi penulis.

Terlebih dahulu, saya mengucapkan terima kasih kepada Bapak Aksan, ST. M.T.
Dosen Perangkat Elektronika yang telah memberikan tugas ini sehingga dapat
menambah pengetahuan dan wawasan sesuai dengan Program studi yang saya
tekuni ini.

Penulis ,

Dzulkifli

2
DAFTAR ISI
Kata Pengantar……………………………………………………………………..i
Daftar Isi..................................................................................................................ii
Daftar Gambar........................................................................................................iii
BAB I PENDAHULUAN
1.1 Latar Belakang..........................................................................................1
1.2 Tujuan.......................................................................................................1
BAB II TINJAUAN PUSTAKA
2.1 Dasar Teori...............................................................................................2
BAB III METODE PRAKTIKUM
3.1 Alat dan Bahan.........................................................................................4
3.2 Rangkaian ................................................................................................5
3.3 Simulasi....................................................................................................6
BAB IV PERANCANGAN DAN HASIL
4.1 Langkah Kerja..........................................................................................8
BAB V KESIMPULAN
5.1 Kesimpulan ............................................................................................14
5.2 Saran.......................................................................................................14
BAB VI DAFTAR PUSTAKA..............................................................................15

3
DAFTAR GAMBAR

Gambar 1. Rangkaian ..............................................................................................5


Gambar 2. Simulasi..................................................................................................6
Gambar 3. Simulasi 1 LED Blue ON......................................................................7
Gambar 4. Simulasi 2 LED Green ON...................................................................7
Gambar 5&6.............................................................................................................8
Gambar 7&8.............................................................................................................9
Gambar 9&10.........................................................................................................10
Gambar 11&12.......................................................................................................11
Gambar 13&14.......................................................................................................12
Gambar 15..............................................................................................................13
Gambar 16..............................................................................................................13

4
BAB I

PENDAHULUAN

1.1 Latar Belakang

Flip-flop merupakan rangkaian digital yang digunakan untuk menyimpan


satu bitsecara semi permanen sampai ada suatu perintah untuk menghapus atau
mengganti isi daribit.yang disimpan. Prinsip dasar dari flip-flop adalah suatu
komponen elektronika dasar sepertitransistor, resistor dan dioda yang di rangkai
menjadi suatu gerbang logika yang dapatbekerja secara sekuensial. Flip – Flop
juga merupakan suatu rangkaian yang terdiri dari 2elemen aktif (transistor) yang
kerjanya saling bergantian.Ada banyak fungsi flip-flop diantaranya yaitu dapat
menyimpan bilangan biner,mencacah pulsa dan menyerempakan/mensinkronkan
rangkaian aritmatika. Ada banyakmacam – macam jenis flip – flop. Pada
percobaan ini natntinya kita dapat mengetahui dan memahami prinsip kerja dari
flip – flop.

1.2 Tujuan
Tujuan dari praktikum logika flip flop ini untuk
1) Mampu membuat rangkaian flip-flop di software proteus 8
2) Mengetahui bentuk rangkaian flip-flop
3) Memahami prinsip kerja dari flip-flop.

5
BAB II

TINJAUAN PUSTAKA

2.1 Dasar teori

Rangkaian Flip Flop merupakan rangkaian yg memakai trigger, karenanya akan


menghasilkan angka logic berupa 1 dan 0 disaat keluarnya. Keadaan ini terjadi
karena pengaruh apabila keduanya ataupun salah satu dari angka tersebut
dimasukkan. Kapasiatasnya sendiri adalah satu bit. Namun hal ini hanya berlaku
apabila salah satu dr daya mereka masing terhubung ataupun terpasang.
Rangkaian Flip Flop bila dibandingkan dengan fungsi dari gerbang logic dasar
serta kombinasi adalah sangat jauh berbeda. Penyebabnya adalah karena keluaran
dr flip flop itu sering menggantung di keadaan awal. Keadaan ini dapat juga bisa
menjadikan keluarannya menjadi kondisi memory atau tidak berubah keluarannya.
Nah inilah yang menjadi penyebab kenapa flip flop itu lebih sering dipakai untuk
elemen memori.(Jevanda, 2007)

Prinsip kerja dari rangkaian flip flop dibandingkan dengan prinsip dari kerja
transistor sebagai saklar adalah sama, yaitu apabila rangkaiannya diberi tegangan
maka salah-satu dr kondisi transistornya menjadi hidup. Keadaan ini pula
memiliki ketergantungan kepada kapasitor yang memiliki ketinggian muatan yang
lebih jika dibandingkan dengan komponen lainnya. Bila lebih diperinci lagi,
sebuah kapasitor yang ketinggian muatannya lebih akan menyebabkan lepasnya
muatan listrik lebih dulu kemudian terjadi hubungan antara kaki transistor dengan
kapasitor yg kondisinya sedang on.(Novyanto & Tohari, 2015)

Untuk merubah memory yg ada pada flip flop, kita harus memberikan clock pd
masukan-nya. Rangkaian dasar yg berupa latch lah yang sebenarnya menjadi
penyusun flip flop. Untuk jenis latch yg digunakan adalah memakai jenis latch –

6
RS. Jenis latch tersebut digunakan karena bisa dibentuk dr gerbang logic NOR
dan NAND. Berbeda dengan fungsi awalnya yg sangat tergantung dengan kondisi
tertentu. Keadaan ini juga yg mengakibatkan tidak berubahnya keluaran.

Semua transistor yg keadaannya masih on menjadikan kapasitor tersambung dgn


kaki kolektron dan akhirnya diisi dengan muatan. Namun bila hanya salah satu
transistor saja yang on, maka transistor lainnya akan menjadi off. Reaksi tersebut
akan terus menerus terjadi dengan berganti-gantian yang menyebabkan aliran
lampu yang menyala, yang kita sebut sebagai rangkaian flip flop.

Sebuah flip-flop merupakan multivibrator-dwistabil. Sirkuit dapat dibuat untuk


mengubah arus dengan sinyal yang dimasukkan pada satu atau lebih input kontrol
dan akan memiliki satu atau dua output. Ini merupakan elemen penyimpanan
dasar pada Logika Sekuensial. Flip-flop dan latch merupakan bangunan penting
dalam sistem elektronik digital yang digunakan pada komputer, komunikasi dan
tipe lain dari sistem.(Anggara, n.d.)

Flip-flop dan latch digunakan sebagai elemen penyimpan data, seperti


penyimpan data yang dapat digunakan untuk menyimpan memori, seperti sirkuit
yang dijelaskan pada logika sekuensial. Ketika menggunakan Read-only Memory,
output dan keadaan selanjutnya tidak hanya bergantung pada input awalnya saja,
namun pula pada keadaan yang sekarang. Flip-flops juga dapat digunakan untuk
menghitung detak, dan untuk mengsinkronisasikan input signal waktu variable
untuk beberapa signal waktu yang direferensi.(Nuryanto, 2017)

7
BAB III

METODE PRAKTIKUM

3.1 Alat dan Bahan

Alat :
A. Laptop 1. Buah
B. Cas laptop 1. Buah
C. Mouse 1. Buah
D. Software “proteus 8” 1. Buah
E. Software “ bandicam” (perekaman video) 1. Buah

Bahan :
A. Resistor 10 k 4. Buah
B. Resistor 100 k 4. Buah
C. Transistor (BC547) 4. Buah
D. Capacitors ( HITEMP 50 u 16 v) 4. Buah
E. LED-RED 2. Buah
F. LED-BLUE 2. Buah

8
3.2 Rangkaian

(Gambar 1.)
Rangkaian

9
3.3 Simulasi

(Gambar 2 )
Kondisi awal sebelum simulasi

10
(Gambar 3.)
Simulasi ON 1 LED Green ON

(Gambar 4.)
Simulasi 1 LED Red ON

11
BAB IV
PERANCANGAN DAN HASIL

4.1 Langkah Kerja

(Gambar 5.)
Langkah pertama Pertama Ialah buka “software Proteus 8”

(Gambar 6.)
Setelah itu masuk ke mode “isis”

12
(Gambar 7.)
Siapkan alat dan bahan dengan klik “P” kemudian cari bahan yang
diperlukan

(Gambar 8.)
Siapkan bahan perancangan untuk skema flip flop
(RESISTOR , BC547 , HITEMP 1000 6 U ,LED-RED DAN LED
GREEN)

13
(Gambar 9.)
Atur skema yang di ingikan , seperti gambar di atas

(Gambar 10.)
Tambahkan power dan ground di tiap – tiap led .

14
(Gambar 11.)
Hubungkan garis – garis yang sesuai skema yang akan dibuat

(Gambar 12.)
Pada Langkah ini Gambar Rangkaian telah selesai dan siap untuk di simulasikan
.

15
(Gambar 13.)
Untuk mensimulasikan kalian tekan tombol yang berada pada panah
diatas

(Gambar 14.)
Setelah itu , rangkaian flip-flop sudah selesai dan simulasi berjalan sesuai
instruksi atau skema yang di inginkan .

16
(Gambar 15.)
Jika ingin menghentikan sejenak simulasi tekan tombol yang berada pada
panah diatas

(Gambar 16.)
Kemudian jika kalian ingin menghentikan simulasi , tekan tombol yang
berada pada panah diatas

17
BAB V

KESIMPULAN

4.1. Kesimpulan

Flip-flop adalah keluarga Multivibrator yang mempunyai dua keadaaan stabil atau

disebut Bistobil Multivibrator. Prinsip dasar dari flip-flop adalah suatu komponen

elektronika dasar seperti transistor, resistor dan dioda yang di rangkai menjadi

suatu rangkaian elektronika yang dapat bekerja secara sekuensial

4.2. Saran

Dengan adanya pembelajaran mengenai rangkaian elektronika sederhana,

hendaknya kita mampu untuk lebih inovatif serta kreatif, demi perkembangan

ilmu pengetahuan yang lebih maju ke depannya.

18
BAB VI

DAFTAR PUSTAKA

Anggara, S. A. D. (n.d.). Literatur Review Rangkaian Digital Flip-Flop.


Jevanda, B. S. (2007). MODUL PRAKTIKUM RANGKAIAN DIGITAL UNTAI
LACTH DAN FLIP-FLOP. STMIK AKAKOM Yogyakarta.
Novyanto, M., & Tohari, S. (2015). APLIKASI FLIP-FLOP PADA SISTEM
DIGITAL DENGAN MENGGUNAKAN LAMPU LED. Power Elektronik:
Jurnal Orang Elektro, 1(2).
Nuryanto, L. E. (2017). Aplikasi Jk Flip-Flop Untuk Merancang Decade Counter
Asinkron. Orbith: Majalah Ilmiah Pengembangan Rekayasa Dan Sosial,
13(2).

19
