Materi 4: Analisis Struktur Dengan Metode Clapeyron

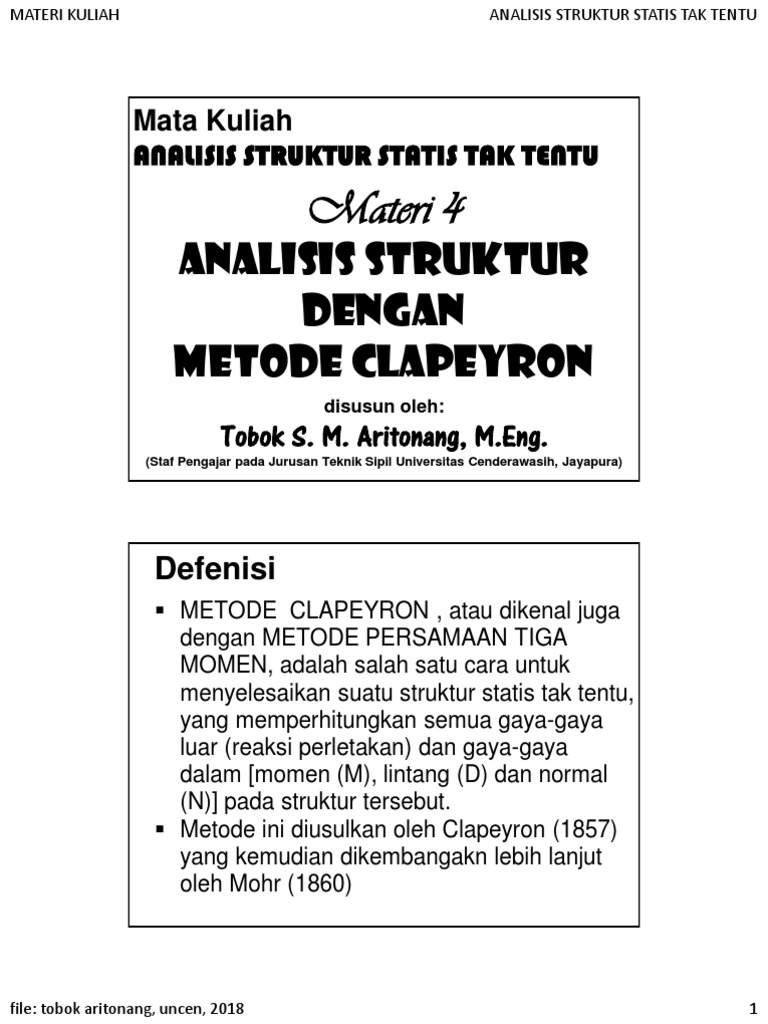

MATERI KULIAH ANALISIS STRUKTUR STATIS TAK TENTU
Mata Kuliah
ANALISIS STRUKTUR STATIS TAK TENTU
Materi 4
Analisis Struktur
dengan
Metode Clapeyron
disusun oleh:
Tobok S. M. Aritonang, M.Eng.
(Staf Pengajar pada Jurusan Teknik Sipil Universitas Cenderawasih, Jayapura)
Defenisi
 METODE CLAPEYRON , atau dikenal juga
dengan METODE PERSAMAAN TIGA
MOMEN, adalah salah satu cara untuk
menyelesaikan suatu struktur statis tak tentu,
yang memperhitungkan semua gaya-gaya
luar (reaksi perletakan) dan gaya-gaya
dalam [momen (M), lintang (D) dan normal
(N)] pada struktur tersebut.
 Metode ini diusulkan oleh Clapeyron (1857)
yang kemudian dikembangakn lebih lanjut
oleh Mohr (1860)
file: tobok aritonang, uncen, 2018 1

Pada suatu struktur (baik balok maupun portal),

sambungan antara batang-batang pada struktutr
tersebut diasumsikan sebagai sambungan kaku
(jepit), dimana pada sambungan kaku tersebut
harus dipenuhi 2 persyaratan , yaitu :
1. Keseimbangan, dimana JUMLAH MOMEN
batang-batang yang bertemu pada sebuah titik
simpul yang disambung secara kaku adalah
nol.
2. Kestabilan, dimana ROTASI dari batang-batang
yang bertemu pada sebuah titik simpul yang
disambung secara kaku sama besarnya dan
arahnya.
Untuk lebih jelasnya, perhatikan gambar berikut.
MT1 + MT2 + M T3 = 0
T1 = T2 =  T3

Rotasi Balok
DEFORMASI (ROTASI) pada balok
disebabkan oleh beberapa faktor, yaitu :
1. Akibat beban luar yang bekerja
2. Akibat momen pada salah satu ujung balok
3. Akibat perpindahan (translasi) relatif ujung
balok terhadap ujung balok yang lain.
Selanjutnya rotasi pada ujung balok merupakan
penjumlahan / superposisi dari semua
pengaruh di atas.
ROTASI AKIBAT BEBAN LUAR

YANG BEKERJA
q(kN/m)
A B
EI
L (m)
Rotasi :
A B qL3
A = -B = 24 EI
Garis lentur balok

ROTASI AKIBAT MOMEN PADA

UJUNG BALOK
Rotasi :
MA B
A A =
MA L
3 EI
M L
Garis lentur balok B = − 6 AEI
MB L
A B MB A = 6 EI
M L
B = − 3 BEI
Garis lentur balok
ROTASI AKIBAT PERPINDAHAN

RELATIF UJUNG BALOK

A B
Rotasi :

 A = B = L

ROTASI TOTAL UJUNG BALOK

Rotasi total pada ujung balok merupakan
penjum-lahan / superposisi dari semua
pengaruh di atas.
qL3 MA L MB L ∆
θA = 24 EI
+ 3 EI
+ 6 EI
+L
qL3 MA L MB L ∆
θB = − 24 EI − 6 EI
− 3 EI
+L
Rumus-rumus
Rotasi Balok Akibat
Beban Luar
CATATAN :
Rotasi searah
jarum jam bernilai
positif (+)
Rotasi berlawanan
arah jarum jam
bernilai negatif (-)

Prosedur Analisis
TAHAP 1 : ANALISIS STRUKTUR
Analisis ini dilakukan untuk menghitung momen
pada titik kumpul balok.
1. Asumsikan momen yang bekerja pada setiap titik
simpul (joint) sebagai gaya luar yang akan dicari.
2. Hitung rotasi yang terjadi pada ujung-ujung balok
(A dan B) dengan menggunakan rumus-rumus
rotasi yang sudah ditetapkan.
3. Terapkan persamaan deformasi pada setiap titik
simpul balok.
4. Selesaikan persamaan tersebut untuk
mendapatkan momen ujung.
TAHAP 2 : ANALISIS FREE BODY

Analisis ini dilakukan untuk menghitung reaksi
perletakan.
1. Nyatakan struktur dalam bentuk batang-batang
yang bebas (free body).
2. Hitung besarnya reaksi perletakan setiap ujung
balok akibat beban luar dan momen ujung yang
telah diperoleh.
TAHAP 3 : GAMBAR BIDANG M, D, N

1. Dengan menggunakan data-data yang telah
diperoleh, hitung momen maksimum dan gaya
lintag yang terjadi pada setiap balok.
2. Gambar bidang momen (M), bidang geser/lintang
(D) dan bidang normal (N).

KETENTUAN UNTUK PEMISALAN BENTUK

GARIS ELASTIS STRUKTUR
 Rotasi batang-batang yang bertemu pada suatu
titik simpul adalah sama besarnya maupun
arahnya. Untuk itu, apabila salah satu batang yang
bertemu pada satu titik simpul dimisalkan rotasinya
searah jarum jam, maka batang-batang yang lain
yang bertemu pada titik simpul tersebut harus
digambarkan dengan arah rotasi yang sama, yaitu
searah jarum jam.
 Ujung batang yang terjepit tetap mengalam rotasi .
Hal ini berarti pada saat pemisalan garis elastis ,
batang yang ujungnya terjepit diasumsikan sebagai
tumpuan sendi, sehingga mengalami rotasi.
Contoh penggambaran garis elastis struktur.

Contoh 1
Contoh 2

Contoh Soal No. 1

Diketahui suatu balok dibebani dengan beban
terpusat dan beban merata seperti terlihat pada
gambar di bawah ini.
100 kN
20 kN/m
A B C
EI EI
4m 2m 2m
Hitung dan gambarkan bidang M dan D yang terjadi

pada balok tersebut dengan menggunakan Metode
Clapeyron.
Penyelesaian
Asumsi awal arah Momen MB dan garis elastis balok
dapat dilihat pada gambar berikut.
BC
MB
A BA B C
PERSAMAAN SUDUT ROTASI

Asumsi nilai EI = 1
qL3 MB LBA 20 × 43 MB × 4
θBA = − + =− + = −𝟓𝟑, 𝟑𝟑𝟑 + 𝟏, 𝟑𝟑𝟑𝐌𝐁
24 EI 3 EI 24 EI 3 EI
2 2
PL MB LBC 100 × 4 MB × 4
θBC = − = − = 𝟏𝟎𝟎 − 𝟏, 𝟑𝟑𝟑𝐌𝐁
16 EI 3 EI 16 EI 3 EI

Syarat kekontinuan di Titik B : BA = BC

maka :
−53,333 + 1,333 MB = 100 − 1,333 MB
1,333 MB + 1,333 MB = 100 +53,333
2,666 MB = 153,333
MB = 𝟓𝟕, 𝟓𝟏𝟒 𝐤𝐍. 𝐦
Karena MB bernilai positif, maka asumsi awal arah

momen sudah sesuai.
ANALISIS FREE BODY

100 kN
20 kN/m
A EI B EI C
4m 2m 2m
20 kN/m 57,514 kN.m 100 kN
A B B C
EI EI
(204)/2 = 40 kN 40 kN 100/2 = 50 kN 50 kN
57,514/4= 14,378 kN 14,378 kN

14,378 kN 57,514/4 = 14,378 kN
25,622 kN 54,378 kN 64,378 kN 35,622 kN

PERHITUNGAN MOMEN (M)

Balok AB x
20 kN/m 57,514 kN.m
A B
EI
4m
25,622 kN 54,378 kN
1
Mx = R AB x − qx 2 = 25,622x − 10x 2
2
dM
Momen maksimum pada saat : x = 0
dx
dMx
= 25,622 − 20x = 0  x = 1,281 m
dx
Maka Mmax untuk balok AB adalah :
Mmax = 25,622 × 1,281 − 10 1,281 2 = 𝟏𝟔, 𝟒𝟏𝟐 𝐤𝐍. 𝐦
Balok BC
57,514 kN.m x 100 kN
B C
EI
4m
64,378 kN 35,622 kN
Mx = R BC x − MBC = 64,378 x − 57,514

Momen maksimum terjadi pada saat x = 2 m, maka:
Mmax = 64,378 × 2 − 57,514 = 𝟕𝟏, 𝟐𝟒𝟐 𝐤𝐍. 𝐦

GAMBAR BIDANG M & D

100 kN
20 kN/m
A B C
EI EI
4m 2m 2m
57,514 kN.m
BIDANG M
1,281 m
(-)
(+)
(+)
16,412 kN.m
71,242 kN.m
BIDANG D 64,378 kN
25,622 kN
(+)
(+)
(-)
(-)
35,622 kN
54,378 kN
Contoh Soal No. 2

Suatu balok memikul beban terbagi rata di sepanjang
bentang seperti terlihat pada gambar di bawah. Hitung
dan gambarkan bidang Momen (M) dan Geser (D)
yang terjadi pada balok tersebut.
20 kN/m
A EI B EI C
3m 5m

Penyelesaian
Asumsi awal arah Momen MB dan garis elastis balok
BA
MB
A B BC C

Asumsi nilai EI = 1
Momen pada tumpuan ujung: MA = 0 dan MC = 0
qL3 MB L 20×33 MB ×3
θBA = − 24 EI + 3 EI
= − 24
+ 3
= −22,5 + MB
qL3 MB L 20×53 MB ×5
θBC = 24 EI − = − = 104,167 − 1,667 MB
3 EI 24 3
Syarat kontinyu:
θBA = θBC  −22,5 + MB = 104,167 − 1,667 MB
2,667 MB = 126,667
MB = 47,494 kN. m
ANALISIS FREE BODY
20 kN/m 47,494 kN.m 20 kN/m
A B B C
EI EI
(203)/2= 30 kN 30 kN (205)/2 = 50 kN 50 kN
47,494/3= 15,83 kN 9,494 kN

15,83 kN 47,494/5 = 9,49 kN
14,17 kN 45,83 kN 59,49 kN 40,505 kN

PERHITUNGAN MOMEN
Balok AB x
20 kN/m 47,494 kN.m
A B
EI
3m
14,17 kN 45,83 kN
1
Mx = R A x − 2 qx 2 = 14,17x − 10x 2
dMx
Momen maksimum terjadi pada saat = 0,
dx
diperoleh:
14,17 − 20x = 0 → x = 0,708 m
Maka momen maksimum pada Balok AB adalah:
Mmaks = 14,170,708 − 10 0,708 2 = 𝟓, 𝟎𝟏𝟗 𝐤𝐍. 𝐦
Balok BC x
47,494 kN.m 20 kN/m
B C
EI
5m
59,49 kN 40,506 kN
1
Mx = R B x − qx 2 − MB = 59,49 x − 10x 2 − 47,494
2
dMx
Momen maksimum terjadi pada saat = 0,
dx
diperoleh:
59,49 − 20x = 0 → x = 2,974 m
Mmaks = 59,492,974 − 10 2,974 2 − 47,494
= 𝟒𝟎, 𝟗𝟖𝟑 𝐤𝐍. 𝐦

GAMBAR BIDANG M & D

20 kN/m
A B C
EI EI
3m 5m
BIDANG M 2,974 m
47,494 kN.m
0,708 m
(-)
(+) (+)
5,019 kN.m
59,49 kN 40,983 kN.m
BIDANG D
14,17 kN
(+)
(+)
(-) (-)
45,83 kN 40,506 kN
Contoh Soal No. 3

Tinjau balok menerus dengan pembebanan
sebagaimana dapat dilihat pada gambar berikut.
10 kN/m 20 kN
A
EI B EI C EI D
6m 4m 2m 2m
Hitung dan gambar diagram bidang momen dan geser

yang terjadi pada balok tersebut akibat beban yang
bekerja .

Penyelesaian
Asumsi awal arah Momen dan garis elastis balok
BC CB
A D
B C CD DC
MA AB BA
MB MC
Asumsi nilai EI = 1
Batang AB
3
qL M L MB LAB 10×63 MA ×6 MB ×6
θAB = AB − A AB − = − −
24 EI 3 EI 6 EI 24 EI 3 EI 6 EI
= 90 − 2MA − MB
3
qL M L M L 10×63 MA ×6 M ×6
θBA = − 24AB
EI
+ A AB + B AB = −
6 EI 3 EI 24 EI
+
6 EI
+ B
3 EI
= −90 + MA + 2MB
Batang BC
3
qL M L M L 10×43 M ×4 M ×4
θBC = BC − B BC − C BC = − B − C
24 EI 3 EI 6 EI 24 EI 3 EI 6 EI
= 26,667 − 1,333 MB − 0,667 MC
qL 3 M L M L 10×43 M ×4 M ×4
θCB = − 24BC
EI
+ B BC + C BC = −
6 EI 3 EI 24 EI
+ B + C
6 EI 3 EI
= −26,667 + 0,667 MB + 1,333 MC
Batang CD
2
PL M L 20×42 MC ×4
θCD = 16CD − C CD
= −
EI 3 EI 16 EI 3 EI
= 20 − 1,333 MC

Syarat kontinyu :
1. θAB = 0 (Tumpuan jepit, tidak terjadi rotasi)
2. θBA = θBC
3. θCB = θCD
Dari syarat 1 : θAB = 0  − 90 + MA + 2MB = 0
90−M
diperoleh : MA = 2 B … (1)
Dari syarat 2 : θBA = θBC

−90 + MA + 2MB = 26,667 − 1,333 MB − 0,667 MC …(2)
Dari syarat 3 : θCB = θCD

−26,667 + 0,667 MB + 1,333 MC = 20 − 1,333 MC
−46,667 + 0,667 MB + 2,666 Mc = 0
46,667−0,667 MB
diperoleh : MC = … (3)
2,666
Subsitusi Pers. (1) dan Pers. (3) ke Pers. (2),

diperoleh :
90 − MB 46,667 − 0,667 MB
−90 + + 2MB = 26,667 − 1,333 MB − 0,667
2 2,666
−90 + 45 − 0,5MB + 2MB = 26,667 − 1,333MB − 0,25 46,667 − 0,667MB
−45 + 1,5MB = 26,667 − 1,333MB − 11,667 + 0,1667MB
−45 + 1,5MB = 15 − 1,1662 MB
2,666 MB = 60
diperoleh : 𝐌𝐁 = 𝟐𝟐, 𝟓 𝐤𝐍. 𝐦
Subsitusi nilai MB ke Pers. (1), diperoleh :
90−22,5
MA = = 𝟑𝟑, 𝟕𝟓 𝐤𝐍. 𝐦
2
Subsitusi nilai MB ke Pers. (3), diperoleh :

46,667− 0,667×22,5
Mc = = 𝟏𝟏, 𝟖𝟕 𝐤𝐍. 𝐦
2,666

ANALISIS FREE BODY

10 kN/m 20 kN
A D
B C
6m 4m 2m 2m
33,75 kN.m 22,5 kN.m 22,5 kN.m 11,87 kN.m 11,87 kN.m
20 kN
(106)/2 = 30 kN (104)/2 = 20 kN 20/2 = 10 kN

30 kN 20 kN 10 kN
5,625 kN 5,625 kN 2,967 kN
33,75/6 = 5,625 kN 22,5/4 = 5,625 kN 11,87/4=2,967 kN
(22,5/6) = 3,75 kN 11,87/4 = 2,967 kN
3,75 kN 2,697 kN
31,875 kN 22,656 kN 12,967 kN

28,125 kN 17,072 kN 7,033 kN
PERHITUNGAN MOMEN
Batang AB x
33,75 kN.m 10 kN/m 22,5 kN.m
A B
6m
31,875 kN 28,125 kN
1
Mx = R A x − 2 qx 2 − MA = 31,875 x − 5x 2 − 33,75
dMx
Momen maksimum terjadi pada saat = 0, diperoleh:
dx
31,875 − 10x = 0 → x = 3,187 m
Mmaks = 31,8753,187 − 5 3,187 2 − 33,75
= 𝟏𝟕, 𝟎𝟓 𝐤𝐍. 𝐦

Batang BC
x
22,5 kN.m 10 kN/m 11,87 kN.m
B C
4m
22,656 kN 17,072 kN
1
Mx = R B x − 2 qx 2 − MB = 22,656 x − 5x 2 − 22,5
dMx
Momen maksimum terjadi pada saat = 0, diperoleh:
dx
22,656 − 10x = 0 → x = 2,265 m
Mmaks = 22,6562,265 − 5 2,265 2 − 22,5
= 𝟑, 𝟏𝟔𝟒 𝐤𝐍. 𝐦
Batang CD
20 kN
x
11,87 kN.m
C D
4m
12,967 kN 7,033 kN
Mx = R C x − MC = 12,967 x − 11,87
Momen maksimum terjadi pada saat x = 2 m,
diperoleh:
Mmaks = 12,9672 − 11,87
= 𝟏𝟒, 𝟎𝟔𝟒 𝐤𝐍. 𝐦

GAMBAR BIDANG M & D

10 kN/m 20 kN
A D
B C
6m 4m 2m 2m
33,75 kN.m 2,265 m
BIDANG M 22,5 kN.m 11,87 kN.m
(-) (-) (-)

(+) (+)
(+)
3,16 kN.m
31,875 kN 14,064 kN.m
17,05 kN.m
22,656 kN
BIDANG D 12,967 kN
(+)
(+) (+)
(-)
3,187 m (-) (-)
7,033kN
28,125 kN 17,072 kN
Contoh Soal No. 4

Diketahui struktur portal tak bergoyang dengan pembebanan
seperti terlihat pada gambar berikut ini. Hitung dan gambarkan
diagram bidang M, D dan N yang terjadi pada portal tersebut.
P=100 kN q=20 kN/m
A EI B EI C
2m
EI P=50 kN
4m
D
4m 4m 8m


BC CB
C
A EI B EI
BA MB MC
CD
EI
DC
MD
D

Batang AB
2
PL M L 100×82 MB ×8
θBA = − AB + B AB = − +
16 EI 3 EI 16 EI 3 EI
= −400 + 2,667 MB
Batang BC
q LBC 3 M L M L 20×83 M ×8 M ×8
θBC = − 3B EIBC − 6C EIBC = 24 EI − 3BEI − 6CEI
24 EI
= 426,667 − 2,667 MB − 1,333 MC
qL 3 M L M L 20×83 M ×8 M ×8
θCB = − 24BC
EI
+ B BC + C BC = −
6 EI 3 EI 24 EI
+ B + C
6 EI 3 EI
= −426,667 + 1,333 MB + 2,667 MC
Batang CD
Pb L 2 −b2 M L M L 50×4 62 −42 M ×6 M ×6
θCD = 6 EICDL − 3C EICD − 6D EICD = 6 EI × 6 − 3CEI − 6DEI
CD
= 111,111 − 2 MC − MD

Pa LCD 2 −a2MC LCD MD LCD

θDC = − + +
6 EI LCD 6 EI 3 EI
50×2 62 −22 M ×6 M ×6
= − + C + D
6 EI × 6 6 EI 3 EI
= −88,888 + MC + 2 MD
Syarat kontinyu :
θDC = 0
−88,888 + MC + 2 MD = 0
MC + 2 MD = 88,888 … (1)
θCB = θCD
−426,667 + 1,333 MB + 2,667 MC = 111,111 − 2 MC − MD
1,333 MB + 4,667 MC + MD = 537,778 …(2)
θBA = θBC
−400 + 2,667 MB = 426,667 − 2,667 MB − 1,333 MC
5,334 MB + 1,333 MC = 826,667 … (3)
Dari Pers. (1) diperoleh:

MC + 2 MD = 88,888
88,888−MC
MD = … (4)
2
Subsitusi nilai MD ke Pers. (2), diperoleh :
88,888−MC
1,333 MB + 4,667 MC + 2
= 537,778
1,333 MB + 4,667 MC + 44,444 − 0,5 MC = 537,778
1,333 MB + 4,167 MC = 493,334 … (5)
Selanjutnya dari Pers. (3) dan (5) diperoleh :

5,334 MB + 1,333 MC = 826,667 1
1,333 MB + 4,167 MC = 493,334 4
5,334 MB + 1,333 MC = 826,667
5,334 MB + 16,672 MC = 1973,829

diperoleh :
−15,339 Mc = −1147,162
MC = 𝟕𝟒, 𝟕𝟖𝟕 𝐤𝐍. 𝐦
Subsitusi nilai MC ke Pers. (4), diperoleh :

88,888−72,787
MD = = 𝟕, 𝟎𝟓 𝐤𝐍. 𝐦
2

5,334 MB + 1,333 74,787 = 826,667
MB = 𝟏𝟑𝟔, 𝟐𝟗𝟏 𝐤𝐍. 𝐦
136,291 kN.m 136,291 kN.m

100 kN q=20 kN/m 74,787 kN.m
44,62 C
A 44,62 kN
B (208)/2 = 80
100/2 = 50 50 80
136,291/8=17,036 136,291/8=17,036
17,036 17,036
74,787/8= 9,34
9,34
72,31 kN
32,964 kN 67,036 kN 87,696 kN
72,31 kN C
44,462 kN
74,787
1,175
74,782/6=12,46
504/6=33,33
502/6=16,66
7,05/6=1,175
50 kN
12,46
5,37 kN
7,05
ANALISIS FREE BODY D
72,31 kN

PERHITUNGAN MOMEN, GESER DAN NORMAL

(M, D, N)
Batang AB P=100 kN
136,291 kN.m
x
A B
8m
32,964 kN 67,036 kN
Mx = R A x = 32,964 x
Momen maksimum terjadi pada saat x = 0,5 L = 4 m,
diperoleh :
Mmax = 32,9644 = 𝟏𝟑𝟏, 𝟖𝟓𝟔 𝐤𝐍. 𝐦
Batang BC
x
136,291 kN.m 74,787 kN.m
20 kN/m
B C
44,62 kN 44,62 kN
8m
87,696 kN 72,31 kN
1
Mx = R B x − 2 qx 2 − MB = 87,696 x − 10x 2 − 136,291
dMx
Momen maksimum terjadi pada saat dx
= 0, diperoleh:
87,696 − 20x = 0 → x = 4,385 m
Mmaks = 87,6964,385 − 10 4,385 2 − 136,291
= 𝟓𝟓, 𝟗𝟕𝟑 𝐤𝐍. 𝐦

72,31 kN
C
44,462 kN Batang CD
2m Mx = −R D x + MDC
74,787 kN.m = −5,37x + 7,05
50 kN Momen maksimum terjadi
7,05 kN.m 4m pada :
x
X = 4 m (dari Titik D)
5,37 kN maka:
D
Mmaks = −5,37 × 4 + 7,05
= −𝟏𝟒, 𝟒𝟑 𝐤𝐍. 𝐦
72,31 kN
GAMBAR BIDANG MOMEN (M)

136,291 kN.m
74,787 kN.m
(-)
(-) 74,787 kN.m
A
B (+) C (-)
(+)
2m
55,973 kN.m
(-)
131,836 kN.m 14,43 kN.m
(+)
4,385 m
4m
D
4m 4m 8m 7,05 kN.m

GAMBAR BIDANG GESER (D)

87,696 kN
32,964 kN
(+) (+) 44,62 kN

A
72,31 kN
B C
(-) (-)
2m
67,036 kN
44,62 kN 5,37 kN
4,385 m
(+) 4m
D 5,37 kN
4m 4m 8m
GAMBAR BIDANG NORMAL (N)
A B C
(-)
44,62 kN
6m
(-)
D
72,31 kN
8m 8m

Contoh Soal No. 5

Struktur balok menerus memikul pembebanan seperti
terlihat pada gambar di bawah ini.
30 kN
20 kN 10 kN
20 kN/m
10 kN/m
2EI A 2EI B 3EI C EI D EI
1,5 m 3m 3m 3m 2m 3m 2m
Hitung dan gambar diagram bidang Momen (M) dan

Geser (D)!!.
PENYELESAIAN
AB BA CD DC
MA MB BC CB MC MD
Asumsi nilai EI = 1
Batang AB
3
qL M L M L 20×33 MA ×3 MB ×3
θAB = AB − A AB − B AB = − −
24.2EI 3.2EI 6.2EI 48 EI 6 EI 12 EI
= 11,25 − 0,5MA − 0,25MB

Momen di Titik A :
1 1
MA = − 2 qL2 = − 2 × 20 × 1,52 = −22,5 kN. m
maka :
θAB = −0,25 MB …(1)
3
qL
AB M L M L 20×33 MA ×3 MB ×3
θBA = − 24.2EI + A AB + B AB = − + +
6.2EI 3.2EI 48 EI 12 EI 6 EI
= −5,625 + 0,5MB …(2)
Batang BC
q LBC 3 P LBC 2 MB LBC MC LBC
θBC = + − −
24.3EI 16.3EI 3.3EI 6.3EI
10×63 30× 62 MB ×6 MC ×6
= + 48EI − 9EI − 18 EI
72 EI
= 52,5 − 0,667 MB − 0,333 MC …(3)
q LBC 3 P LBC 2 MB LBC MC LBC

θCB = − 24.3EI − 16.3EI + 6.3EI + 3.3EI
10×63 30× 62 MB ×6 M ×6
= − 72 EI − 48EI + 18EI + 9CEI
= −52,5 + 0,333 MB + 0,667 MC …(4)
Batang CD
Pb LCD 2 −b2 MC LCD MD LCD
θCD = − −
6EILCD 3EI 6EI
Momen di Titik D :
MD = −PLCD = −10 × 2 = −20 kN. m
maka:
20×3 52 −32C M ×5 20×5
θCD = − 3EI − 6 EI
30 EI
= 15,333 − 1,667 MC …(5)

Pa LCD 2 −a2MC LCD MD LCD

θDC = − + +
6EILCD 6EI 3EI
20×2 52 −32 MC ×5 20×5
= − + 6EI + 3 EI
30 EI
= 5,333 + 0,8333 MC …(6)
Syarat kontinyu :
1. θBA = θBC
2. θCB = θCD
Untuk syarat 1 : θBA = θBC
−5,625 + 0,5MB = 52,5 − 0,667 MB − 0,333 MC
1,167 MB + 0,333 MC = 58,125 …(7)
Untuk syarat 2 : θCB = θCD
−52,5 + 0,333 MB + 0,667 MC = 15,333 − 1,667 MC
0,333 MB + 2,334 MC = 67,833 …(8)
Selanjutnya dari Pers. (7) dan (8) diperoleh :

1,167 MB + 0,333 MC = 58,125 1
0,333 MB + 2,334 MC = 67,833  3,5
1,167 MB + 0,333 MC = 58,125
1,167 MB + 8,169 MC = 237,41
−7,836 MC = −179,285
𝐌𝐂 = 𝟐𝟐, 𝟖𝟕𝟗 𝐤𝐍. 𝐦
1,167 MB + 0,333 22,879 = 58,125
𝐌𝐁 = 𝟒𝟑, 𝟐𝟕𝟖 𝐤𝐍. 𝐦
Dari perhitungan sebelumnya juga telah diperoleh :
𝐌𝐀 = 𝟐𝟐, 𝟓 𝐤𝐍. 𝐦
𝐌𝐃 = 𝟐𝟎 𝐤𝐍. 𝐦

ANALISIS FREE BODY

30 kN 10 kN
20 kN/m 20 kN
10 kN/m
2EI A 2EI B 3EI C EI D EI

1,5 m 3m 3m 3m 2m 3m 2m
30 kN
22,5 kN.m 43,278 kN.m 22,879 kN.m 20 kN 20 kN.m 10 kN
20 kN/m 10 kN/m
(203)/2 = 30 kN (106)/2+(30/2) 12 kN
= 45 kN
30 kN 45 kN 8 kN
30 kN 10 kN
7,5 kN 7,213 kN 4,57 kN
22,5/3 = 7,5 kN 43,278/6 =7,213 4,57 kN
43,278/3=14,426 22,879/6 = 3,813 4 kN
14,426 kN 3,813 kN 4 kN
23,074 kN 48,4 kN 12,57 kN

30 kN 36,926 kN 41,6 kN 7,43 kN 10 kN
PERHITUNGAN MOMEN
Batang AB x
22,5 kN.m 20 kN/m 43,278 kN.m
A B
3m
23,074 kN 36,926 kN
1
Mx = R A x − 2 qx 2 − MA = 23,074 x − 10x 2 − 22,5
dMx
Momen maksimum terjadi pada saat dx
= 0, diperoleh:
23,074 − 20x = 0 → x = 1,153 m
Mmaks = 23,0741,153 − 10 1,153 2 − 22,5
= −𝟗, 𝟏𝟖𝟗 𝐤𝐍. 𝐦

Batang BC
30 kN
x
43,278 kN.m 10 kN/m 22,879 kN.m
B C
3m 3m
48,4 kN 41,6 kN
1
Mx = R B x − 2 qx 2 − MB = 48,4 x − 5x 2 − 43,278
Momen maksimum berada di lokasi beban P, atau di
x = 3 m, maka:
Mmaks = 48,33 − 5 3 2 − 43,278
= 𝟓𝟔, 𝟗𝟐𝟐 𝐤𝐍. 𝐦
Batang CD
P=20 kN
22,879 kN.m 20 kN.m
x
C D
2m 3m
12,57 kN 7,43 kN
Mx = R C x − MC = 12,57x − 22,879
Momen maksimum terjadi di lokasi beban P, diperoleh :
Mmax = 12,572 − 22,879 = 𝟐, 𝟐𝟔𝟏𝐤𝐍. 𝐦

GAMBAR BIDANG M & D

30 kN 10 kN
20 kN/m 20 kN
10 kN/m
A B C D
1,5 m 3m 3m 3m 2m 3m 2m
-43,278 kN.m
-22,879 kN.m
-22,5 kN.m -20 kN.m
BIDANG M
(-) -9,189 (-) (-) (-)
1,153m 2,261 kN.m
(+)
48,4 kN 56,922 kN.m

23,07 kN BIDANG D
12,57 kN 10 kN
(+) (+) (+)
(-) (-)
(-) 7,43 kN
30 kN 36,93 kN
41,6 kN
Sekian & Terimakasih

Materi 4: Analisis Struktur Dengan Metode Clapeyron

Diunggah oleh

Informasi Dokumen

Deskripsi Asli:

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Materi 4: Analisis Struktur Dengan Metode Clapeyron

Diunggah oleh

Hak Cipta:

Format Tersedia

MATERI KULIAH ANALISIS STRUKTUR STATIS TAK TENTU

file: tobok aritonang, uncen, 2018 1

Pada suatu struktur (baik balok maupun portal),

Untuk lebih jelasnya, perhatikan gambar berikut.

file: tobok aritonang, uncen, 2018 2

ROTASI AKIBAT BEBAN LUAR

Garis lentur balok

file: tobok aritonang, uncen, 2018 3

ROTASI AKIBAT MOMEN PADA

ROTASI AKIBAT PERPINDAHAN

file: tobok aritonang, uncen, 2018 4

ROTASI TOTAL UJUNG BALOK

file: tobok aritonang, uncen, 2018 5

TAHAP 2 : ANALISIS FREE BODY

TAHAP 3 : GAMBAR BIDANG M, D, N

file: tobok aritonang, uncen, 2018 6

KETENTUAN UNTUK PEMISALAN BENTUK

Contoh penggambaran garis elastis struktur.

file: tobok aritonang, uncen, 2018 7

Contoh Soal No. 1

Hitung dan gambarkan bidang M dan D yang terjadi

PERSAMAAN SUDUT ROTASI

file: tobok aritonang, uncen, 2018 8

Syarat kekontinuan di Titik B : BA = BC

Karena MB bernilai positif, maka asumsi awal arah

ANALISIS FREE BODY

20 kN/m 57,514 kN.m 100 kN

57,514/4= 14,378 kN 14,378 kN

25,622 kN 54,378 kN 64,378 kN 35,622 kN

file: tobok aritonang, uncen, 2018 9

PERHITUNGAN MOMEN (M)

57,514 kN.m x 100 kN

Mx = R BC x − MBC = 64,378 x − 57,514

file: tobok aritonang, uncen, 2018 10

GAMBAR BIDANG M & D

Contoh Soal No. 2

file: tobok aritonang, uncen, 2018 11

PERSAMAAN SUDUT ROTASI

47,494/3= 15,83 kN 9,494 kN

14,17 kN 45,83 kN 59,49 kN 40,505 kN

file: tobok aritonang, uncen, 2018 12

file: tobok aritonang, uncen, 2018 13

GAMBAR BIDANG M & D

Contoh Soal No. 3

Hitung dan gambar diagram bidang momen dan geser

file: tobok aritonang, uncen, 2018 14

file: tobok aritonang, uncen, 2018 15

Dari syarat 2 : θBA = θBC

Dari syarat 3 : θCB = θCD

Subsitusi Pers. (1) dan Pers. (3) ke Pers. (2),

Subsitusi nilai MB ke Pers. (3), diperoleh :

file: tobok aritonang, uncen, 2018 16

ANALISIS FREE BODY

(106)/2 = 30 kN (104)/2 = 20 kN 20/2 = 10 kN

31,875 kN 22,656 kN 12,967 kN

file: tobok aritonang, uncen, 2018 17

file: tobok aritonang, uncen, 2018 18

GAMBAR BIDANG M & D

BIDANG M 22,5 kN.m 11,87 kN.m

(-) (-) (-)

Contoh Soal No. 4

file: tobok aritonang, uncen, 2018 19
